Jak podłączyć ładowarki ChargeAmps do kontrolera Reduxi
Podłącz ładowarkę Charge Amps (Halo, Luna, …) do Reduxi Controller przez Wi‑Fi i OCPP.
Opis tekstowy tego obrazu

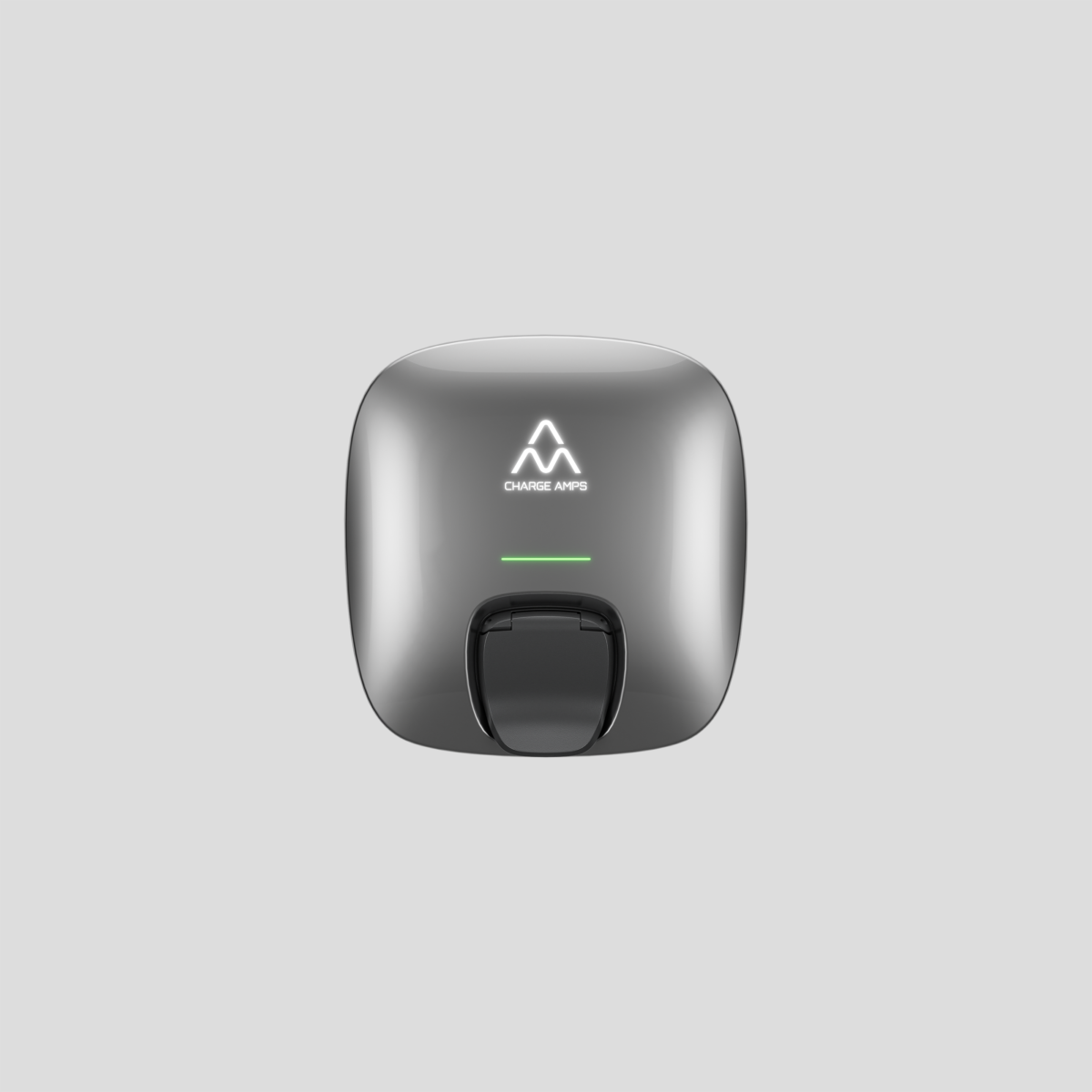

Zdjęcie produktu: ładowarka EV Charge Amps Luna na jasnoszarym tle: zaokrąglona kwadratowa wallbox w ciemnoszarym metalicznym wykończeniu. Logo CHARGE AMPS (biały symbol przypominający góry z tekstem) znajduje się w górnej części przodu, pod nim cienka zielona linia świetlna, a na dole pośrodku czarny uchwyt na kabel lub wnęka gniazda.
- Dokumentacja techniczna
- Wymagane wyposażenie
- Logowanie do interfejsu internetowego Reduxi
- Ustawienie statycznego adresu IP dla Reduxi Controller
- Dodawanie ładowarki do Reduxi
- Konfiguracja OCPP w aplikacji Charge Amps Installer
- Test komunikacji w Reduxi
- Sprawdzenie odczytów
- Podsumowanie
- Typowe problemy
- Powiązane artykuły
1 Dokumentacja techniczna
Dokumenty producenta ładowarki Charge Amps:
- Charge Amps Luna Installation Manual – instrukcja instalacji ładowarki Luna (po angielsku).
- Charge Amps Halo product page – specyfikacja ładowarki Halo.
- Video: how to connect the charger in the Installer app – film instruktażowy Charge Amps, zob. punkt 6.
2 Wymagane wyposażenie
Potrzebne będą:
- Reduxi Controller
- Ładowarka Charge Amps (Halo, Luna, …) z Wi‑Fi i OCPP
- Numer seryjny ładowarki (używany jako Device identifier)
- Smartfon z aplikacją Charge Amps Installer (Android lub iOS)
- Sieć Wi‑Fi, do której mogą dołączyć zarówno Reduxi Controller, jak i ładowarka
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
4 Ustawienie statycznego adresu IP dla Reduxi Controller
Ładowarka łączy się z kontrolerem według adresu IP. Stały adres zapewnia stabilność tego połączenia.
4.1 Otwórz ustawienia sieci
W Reduxi Configurator (zob. punkt 3) wybierz Settings – Network.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi w przeglądarce telefonu (godzina na pasku stanu 22:32, pasek adresu 192.168.1.50 z trójkątem ostrzegawczym). Lewy pasek ikon: logo z błyskawicą, ikona urządzenia (wybrana), ikona błyskawicy, ikona wykresu. Nagłówek: Home, zielony status Connected, godzina 22:32:26. Mały schemat przepływu energii pokazuje ikonę sieci i ikonę PV z wartością 6.800 kW. Menu Settings (rozwinięte, znak minus) z pozycjami Grid i Network; pozycja Network jest zaznaczona grubą niebieską ramką.
4.2 Wprowadź statyczny adres IP
Wybierz Static IP. Wpisz dane statycznego adresu IP dla modułu komunikacyjnego podłączonego do Twojej sieci LAN (WAN, LAN lub Wi‑Fi). Wybierz Save.
Opis tekstowy tego obrazu
Zrzut ekranu strony ustawień sieci Settings w interfejsie internetowym Reduxi na telefonie (godzina na pasku stanu 22:37). Lewy pasek ikon: logo z błyskawicą, ikona urządzenia/układu, ikona błyskawicy, ikona wykresu, ikona koła zębatego (wybrana). Tytuł strony: Settings. Karty: WAN (z zieloną kropką), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Pola: Type: STATIC (lista rozwijana); IP: 192.168.1.50; Netmask: 255.255.255.0; Gateway: 192.168.1.1 (z ikoną informacji); Network isolation (z ikoną informacji): przełącznik pokazujący Yes. Przycisk: Save.
5 Dodanie ładowarki do Reduxi
Utwórz komunikację OCPP między ładowarką a Reduxi Controller.
5.1 Ustawienia podstawowe
Kliknij + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu górnej części lewego menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozwinięte, znak minus) zawiera jedną pozycję, Energy Meter (ikona sieci), a po niej przycisk + Add device zaznaczony grubą niebieską ramką. Poniżej: Strategies (+), Utility Rate Plan, Settings (+).
Wprowadź ustawienia podstawowe:
- Typ urządzenia:
EV charger - Type:
OCPP 1.6 - JSON - Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi, strona Device, krok 1 Basic settings. W prawym górnym rogu zielony status Connected. Lewy pasek ikon z logo z błyskawicą, ikoną urządzenia (wybrana), ikoną błyskawicy, ikoną wykresu, ikoną koła zębatego. Wskaźnik kroków: 1 Basic settings (aktywny), 2 Communication channel (wyszarzony). Nagłówek: Basic settings. Pola: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Chargeamps Halo. Przyciski: Back, Next (turkusowy).
5.2 Ustawienia komunikacji
Skonfiguruj kanał komunikacji dla OCPP:
| Parametr | Wartość |
|---|---|
| Identyfikator urządzenia | Numer seryjny ładowarki |
| Controller OCPP JSON 1.6 URL | Wyświetlany na dole strony konfiguracji. Przykład: ws://192.168.1.97/ocpp/1.6/json
|
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi na wąskim ekranie, strona Device, krok 2 Communication channel. W prawym górnym rogu zielony status Connected. Lewy pasek ikon: logo z błyskawicą, ikona urządzenia (wybrana), ikona błyskawicy, ikona wykresu, ikona koła zębatego. Wskaźnik kroków: 1 Basic settings, 2 Communication channel (aktywny). Nagłówek: Communication channel and device configuration. Szara uwaga: There are no available connections. Pola: Device identifier *: 2104031222T; Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Auto detect from EVSE; Per phase max. current manual override: 16 (podpowiedź: In effect when manual override is selected); Forward communication to backend OCPP server: wss://ocpp.charge.space/ocpp; Override authentication username for backend OCPP server: puste; Override authentication password for backend OCPP server: puste; Forward measurements to backend OCPP server once every: 1 second; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.97/ocpp/1.6/json (pole tylko do odczytu, podświetlone, z przyciskiem kopiowania). Przyciski: Back, Done.
Controller OCPP JSON 1.6 URL będzie potrzebny w punkcie 6.
6 Konfiguracja OCPP w aplikacji Charge Amps Installer
Wklej adres URL OCPP z Reduxi Controller w menu CPMS Connection w aplikacji.
6.1 Zainstaluj aplikację Charge Amps Installer
Opis tekstowy tego obrazu
Ikona aplikacji Charge Amps Installer: zaokrąglony czarny kwadrat z białym symbolem (dwa piętrowe szczyty przypominające góry) nad białym tekstem CHARGE AMPS.
Google Play: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
6.2 Połącz się z ładowarką Charge Amps
Film: https://www.youtube.com/watch?v=wQN1QZn6INY
6.3 Połącz ładowarkę z tą samą siecią Wi‑Fi co Reduxi Controller
Reduxi Controller i ładowarka muszą być w tej samej sieci Wi‑Fi. W aplikacji otwórz menu Internet, wybierz sieć Wi‑Fi i połącz ładowarkę, używając danych tej sieci.
6.4 Wprowadź adres URL OCPP
Opis tekstowy tego obrazu
Zrzut ekranu aplikacji Charge Amps Installer na telefonie (godzina na pasku stanu 22:59), ciemny motyw, ekran SETTINGS z kartami General i Advanced (wybrana Advanced). Urządzenie: Charge Amps Luna, numer seryjny LUNA-020100003. Sekcja CPMS CONNECTION: ws://192.168.1.50/ocpp/1.6/json z linkiem Edit; zielona kropka ze statusem Connected. Sekcja CHARGE POINT ID: 0201000039. Sekcja CHARGER CONFIGURATION z linkiem Edit: Maximum current: 16 A; Installation phase(s): 3; Installation phase order: RST; Fallback current: 10 A. Przycisk: Complete configuration.
ws://192.168.1.97/ocpp/1.6/json. Kliknij Connect.Opis tekstowy tego obrazu
Zrzut ekranu aplikacji Charge Amps Installer na telefonie (godzina na pasku stanu 22:58), ciemny motyw, ekran CPMS CONNECTION. Tekst: Enter the credentials to connect to the Charge Point Management System (CPMS). Pola: OCPP server URL: ws://192.168.1.50/ocpp/1.6/json z linkiem Reset i ikoną pomocy; tekst przykładu: Example: wss://server.com/ocpp; Charge Point ID: 0201000039, z ikoną pomocy; Authorization Password: puste, z ikoną pomocy. Przycisk: Connect (biały).
Opis tekstowy tego obrazu
Zrzut ekranu szerokiego białego zaokrąglonego przycisku z ciemnym tekstem Complete configuration na czarnym tle, z aplikacji Charge Amps Installer.
Opis tekstowy tego obrazu
Zrzut ekranu szerokiego przycisku z białym tekstem I understand na czarnym tle, z białym zaokrąglonym obrysem, z aplikacji Charge Amps Installer.
7 Test komunikacji w Reduxi
Wróć do Reduxi Configurator i do ustawień nowego urządzenia. Kliknij Test communication w prawym dolnym rogu. Test odczytuje ładowarkę jeden raz i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: urządzenie tworzy dopiero Done.
Test daje jeden z trzech wyników:
Opis tekstowy tego obrazu
Zrzut ekranu okna Test communication w interfejsie internetowym Reduxi, pokazujący udany test. Tekst na zielono: Successful readout from device. Wartości: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE null. Przycisk: Close. Krzyżyk zamykania w prawym górnym rogu.
Opis tekstowy tego obrazu
Zrzut ekranu okna Test communication w interfejsie internetowym Reduxi, pokazujący nieudany test. Pierwsze pole (czerwono-brązowy tekst): Unable to communicate with device. Drugie pole: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: my_station_ID1. Przycisk: Close. Krzyżyk zamykania w prawym górnym rogu.
Opis tekstowy tego obrazu
Zrzut ekranu okna Test communication w interfejsie internetowym Reduxi, pokazujący nieudany test. Pierwsze pole (czerwono-brązowy tekst): Unable to communicate with device. Drugie pole: Number of devices found on OCPP - JSON 1.6: 0. Przycisk: Close. Krzyżyk zamykania w prawym górnym rogu. Wiersz strony za oknem jest częściowo widoczny przy dolnej krawędzi (tekst ucięty, kończy się na backend OCPP server).
8 Sprawdzenie odczytów
8.1 Last measurements
Po nawiązaniu komunikacji sprawdź wartości w Devices – EV charger w Reduxi Configurator.
8.2 Włączanie sterowania przez Reduxi
W sekcji Devices w Reduxi Configurator ustaw control type ładowarki na AUTO. Dopiero wtedy polecenia strategii wpływają na ładowarkę.
Aby sterować ładowaniem według cen dynamicznych i taryf dynamicznych, zdefiniuj strategię zgodnie z opisem w artykule Strategie dla kontrolera Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Zbierz instrukcje i sprzęt, w tym numer seryjny ładowarki.
Ładowarka Charge Amps (punkt 6): Zainstaluj aplikację Installer, dołącz do tej samej sieci Wi‑Fi i wklej adres URL OCPP kontrolera w CPMS Connection.
Dodanie do Reduxi (punkty 3–5, 7): Zaloguj się, ustaw statyczny adres IP, dodaj urządzenie OCPP 1.6 - JSON z numerem seryjnym jako Device identifier, uruchom Test communication i kliknij Done.
Uruchomienie (punkt 8): Sprawdź ostatnie pomiary i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier nie jest ustawiony lub jest inny. Wpisz dokładnie numer seryjny ładowarki (punkt 5.2). |
| Test communication: No device with OCPP 1.6 communication is found | Sprawdź, czy adres URL OCPP jest wpisany w CPMS Connection (punkt 6.4) oraz czy ładowarka i kontroler są w tej samej sieci Wi‑Fi (punkt 6.3). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
