Łączenie kontrolera Reduxi z ładowarką ChargeAmps (Halo, Luna,…). Ładowarka ChargeAmps może być podłączona przez Wi-Fi i wykorzystuje protokół OCPP.
1. Zaloguj się do aplikacji Reduxi i ustaw statyczny adres IP dla kontrolera Reduxi oraz

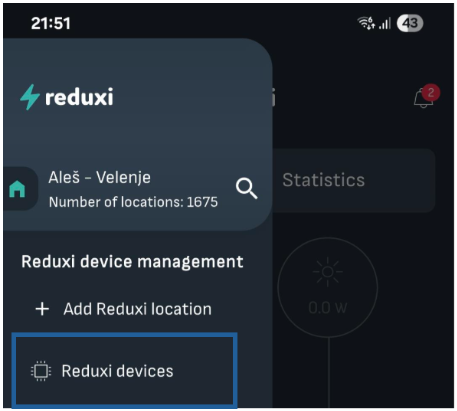

1.1 Zaloguj się do aplikacji Reduxi -> Wybierz ikonę menu i wybierz „Urządzenia Reduxi”

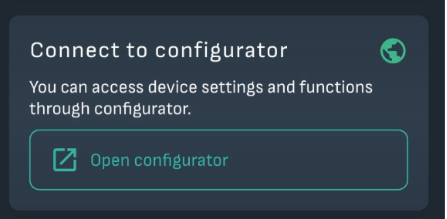

1.2 Wybierz „Otwórz konfigurator”
1.3 Wprowadź nazwę użytkownika (admin) i hasło (domyślnie admin).

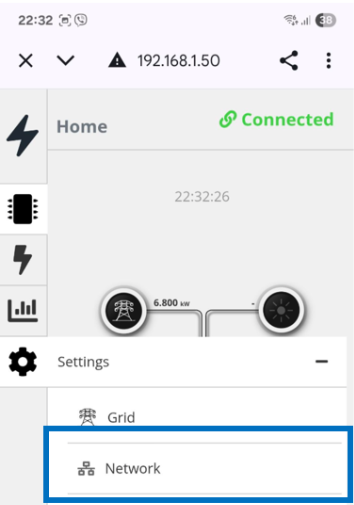

1.4 Wybierz Ustawienia -> Sieć

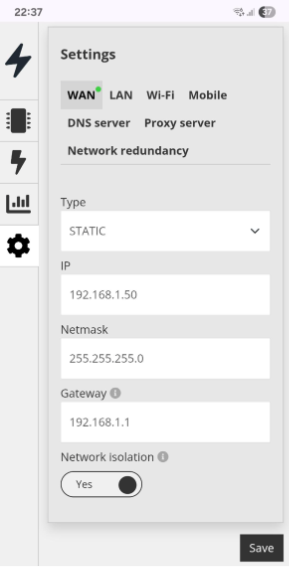

1.5. Wybierz „Statyczny adres IP” i wprowadź dane dla ustawień statycznego adresu IP w module komunikacyjnym podłączonym do Twojej sieci LAN (WAN, LAN lub WiFi) i wybierz „Zapisz”
2. Dodaj urządzenie i utwórz konfigurację komunikacji OCPP między ładowarką a kontrolerem Reduxi

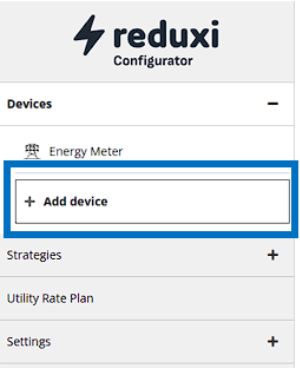

2.1 Wybierz „Dodaj urządzenie”

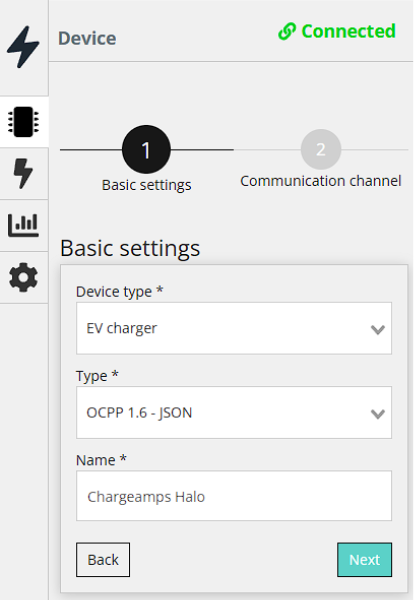

2.2 Wprowadź podstawowe ustawienia:
- Wybierz typ urządzenia: Ładowarka EV
- Wybierz typ: OCPP 1.6 - JSON
- I nazwa

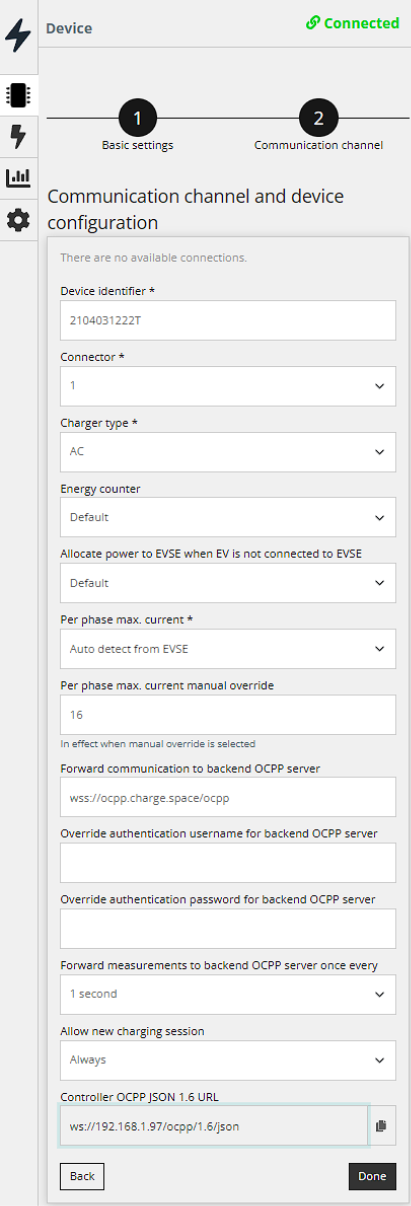

2.3 Skonfiguruj kanał komunikacyjny dla OCPP:
- Wprowadź „Identyfikator urządzenia” (Numer seryjny ładowarki)
- Na dole strony konfiguracji znajdziesz „Adres URL kontrolera OCPP JSON 1.6” - Przykładowy adres URL: ws://192.168.1.97/ocpp/1.6/json
3. Konfiguracja OCPP w aplikacji Charge Home
Po uzyskaniu prawidłowego adresu URL OCPP należy wkleić go w menu „Połączenie CPMS” znajdującym się w aplikacji Charge Home.
3.1 Zainstaluj aplikację ChargeAmps Installer:
Aplikacja jest dostępna w Google Store: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Aplikacja jest dostępna w Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
3.2 Połącz się z aplikacją Charge Amps
Film instruktażowy, jak się połączyć: https://www.youtube.com/watch?v=wQN1QZn6INY
3.3 Podłącz ładowarkę do tej samej sieci Wi-Fi co kontroler Reduxi
Kontroler Reduxi i ładowarka ChargeAmps muszą być podłączone do tej samej sieci Wi-Fi. Można to zrobić za pomocą menu „Internet” w aplikacji. Po prostu wybierz pożądaną sieć Wi-Fi i podłącz do niej ładowarkę ChargeAmps za pomocą danych uwierzytelniających dla tej sieci.
3.4 Wybierz menu „Zaawansowane” i wybierz „Edytuj” w sekcji Połączenie CPMS

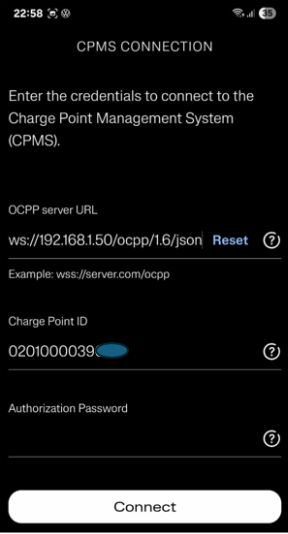

3.5 W polu Adres URL serwera OCPP skopiuj adres URL OCPP z kontrolera Reduxi w menu „Zaawansowane” i wybierz „Edytuj” w sekcji Połączenie CPMS w kroku 2.3. (Przykład: ws://192.168.1.97/ocpp/1.6/json) i kliknij „Połącz”

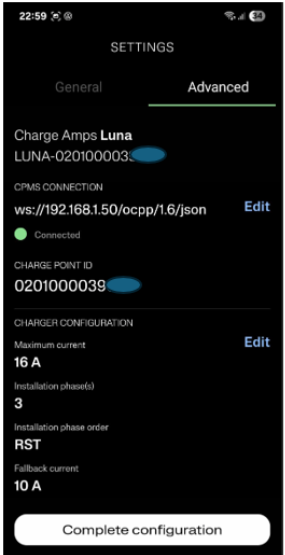

3.6 W następnym kroku kliknij „Zakończ konfigurację”
3.7 W następnym kroku kliknij „Rozumiem”
4. Test komunikacji w aplikacji Reduxi
Wróć do ustawień w aplikacji Reduxi i kliknij „Testuj komunikację”
Istnieją trzy różne przypadki odpowiedzi komunikacyjnej.

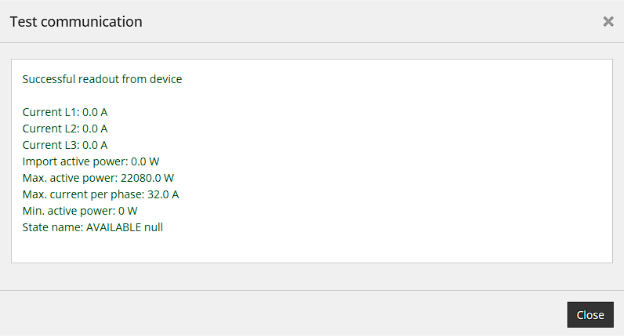

Przypadek 1: Komunikacja działa prawidłowo

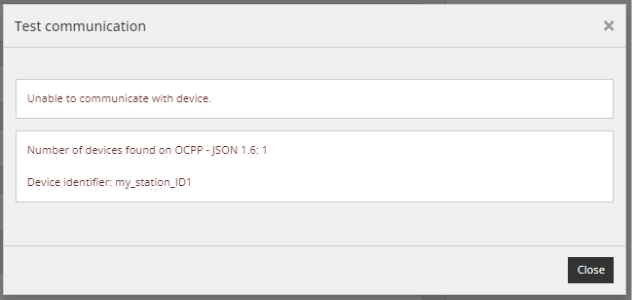

Przypadek 2: Nie można skomunikować się z urządzeniem 1, identyfikator urządzenia nie jest ustawiony lub jest inny
Przypadek 3: Nie znaleziono urządzenia z komunikacją OCPP 1.6
