Jak połączyć ładowarkę EV Voltie ze sterownikiem Reduxi
Zintegruj ładowarki Voltie z Reduxi przez Wi‑Fi i platformę Voltie za pomocą protokołu OCPP. Maksymalna elastyczność i możliwe obniżenie kosztów nawet o 30%.
Opis tekstowy tego obrazu

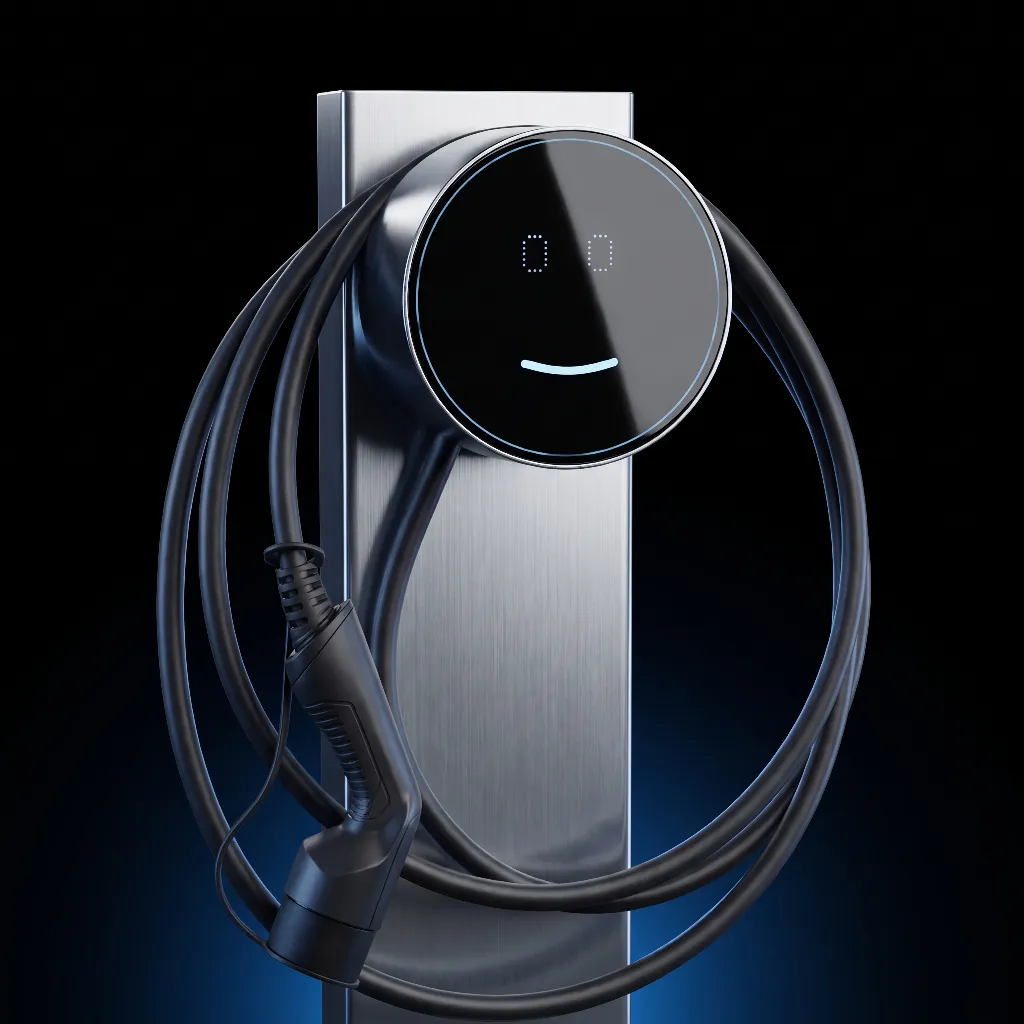

Zdjęcie produktu, ładowarka EV na ciemnym tle: ładowarka ścienna z okrągłym czarnym szklanym frontem, na którym widać małą podświetloną na niebiesko linię w kształcie uśmiechu i dwie słabe prostokątne cyfry, zamontowana na pionowej płycie ze szczotkowanego metalu. Czarny kabel ładowania ze złączem jest owinięty wokół urządzenia w dużych pętlach. Na dole obrazu świeci niebieskie światło. Nie widać czytelnego tekstu. Podpis nazywa ją ładowarką EV Voltie.
1 Dokumentacja techniczna
Dokumenty producenta i dodatkowe informacje:
- Voltie Quick start – pliki instalacyjne, filmy o instalacji ładowarki, rejestracji w aplikacji, połączeniu Wi‑Fi i trybie instalatora.
- Voltie technical data sheet – dane techniczne ładowarki.
- Open Charge Alliance – specyfikacja OCPP.
2 Wymagane wyposażenie
- Ładowarka EV Voltie, zainstalowana i uruchomiona
- Aplikacja Voltie na smartfonie: rejestracja i połączenie ładowarki z Wi‑Fi
- Sieć Wi‑Fi ze stabilnym połączeniem z internetem
- Sterownik Reduxi w tej samej sieci, ze statycznym adresem IP
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Konfiguracja ładowarki Voltie
3.1 Aplikacja Voltie i połączenie Wi‑Fi
Zarejestruj ładowarkę w aplikacji Voltie i połącz ją z siecią Wi‑Fi. Do konfiguracji służy platforma Voltie (aplikacja). Kroki pokazują filmy Voltie na stronie Quick start.
3.2 Instalacja
Zainstaluj ładowarkę zgodnie z opisem na stronie Voltie Quick start. Voltie wymienia protokół OCPP jako jedną z opcji integracji ładowarki.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodawanie ładowarki Voltie do Reduxi
Wykonaj te kroki, aby dodać nową ładowarkę Voltie lub edytować istniejącą.
5.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator (zobacz punkt 4) i dodaj nowe urządzenie, klikając przycisk Add device.
Opis tekstowy tego obrazu
Zrzut ekranu górnej części lewego menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozwinięte, znak minus) zawiera tylko przycisk + Add device (w ramce). Poniżej: Strategies (+), Utility Rate Plan, Settings (+).
W pierwszym kroku należy zdefiniować ustawienia podstawowe:
- Typ urządzenia:
EV charger - Type:
Voltie - Name: dowolna nazwa
Opis tekstowy tego obrazu

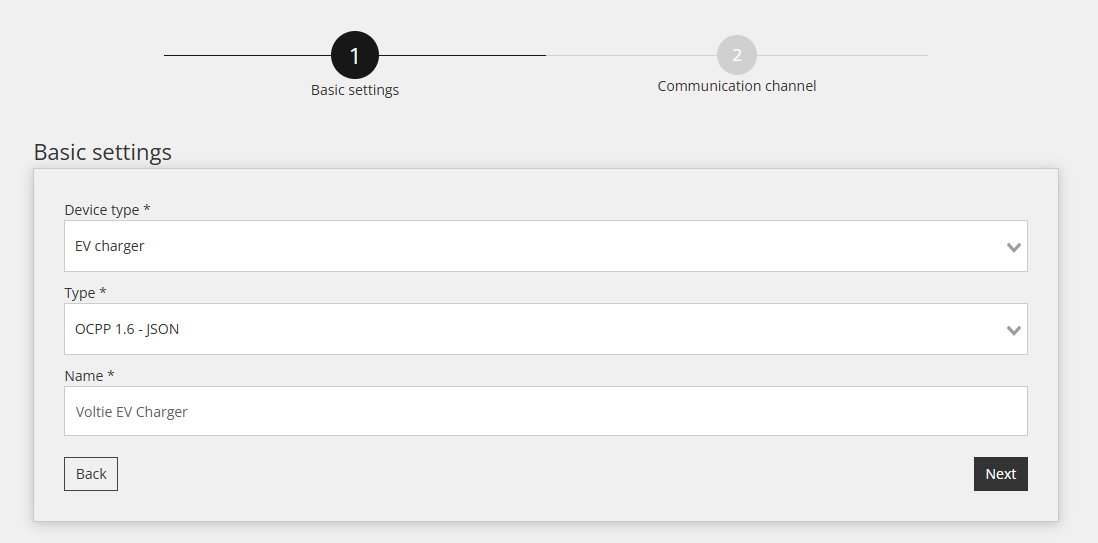

Zrzut ekranu kreatora urządzeń Reduxi Configurator, krok 1 Basic settings. Wskaźnik kroków: 1 Basic settings (aktywny), 2 Communication channel (wyszarzony). Nagłówek: Basic settings. Pola: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Przyciski: Back, Next.
Należy nacisnąć Next.
5.2 Ustawienia komunikacji
W drugim kroku ustawia się kanał komunikacji dla OCPP. Najpierw zdefiniuj Device identifier. Możesz go wybrać dowolnie.
Dla protokołu OCPP JSON 1.6 potrzebny jest adres URL. Sterownik Reduxi generuje go automatycznie. Dodaj /Device ID na końcu tego adresu URL.
| Parametr | Wartość |
|---|---|
| Identyfikator urządzenia | Dowolna nazwa, na przykład my_station_ID1
|
| URL | Adres URL wygenerowany przez sterownik Reduxi + /Device ID
|
| Przykład | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Opis tekstowy tego obrazu

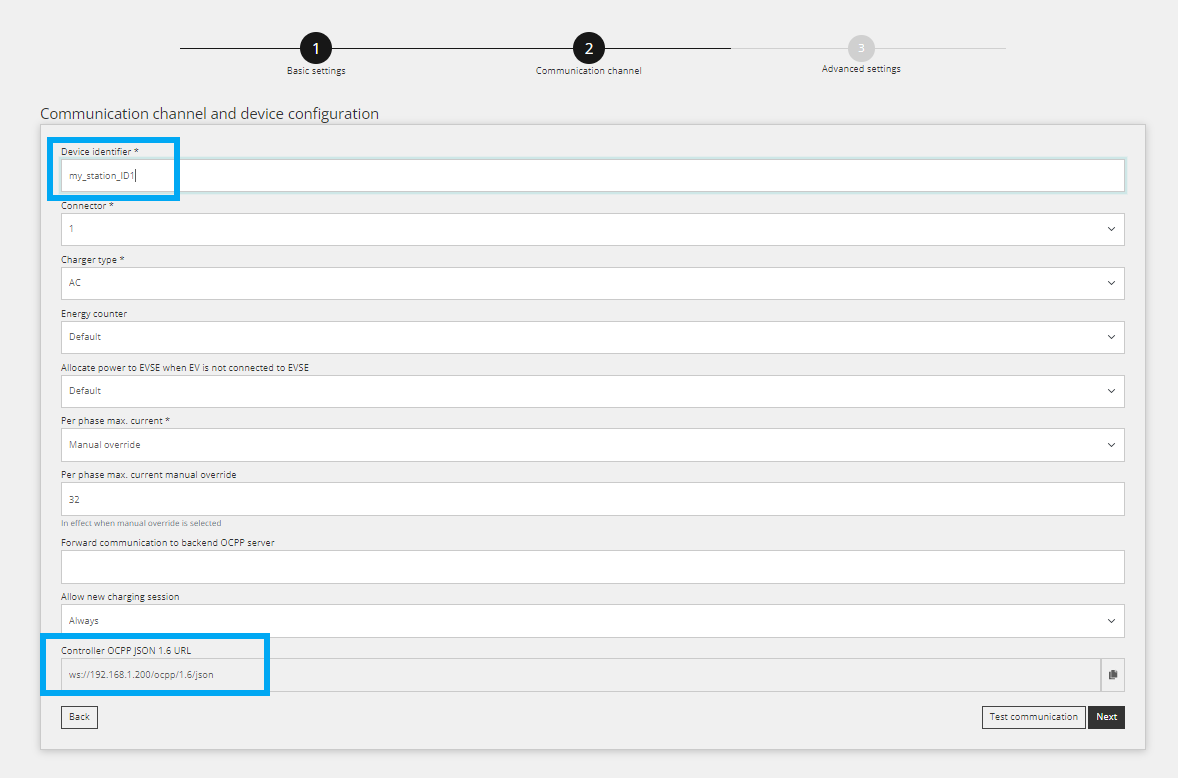

Zrzut ekranu kreatora Reduxi Configurator, krok 2 Communication channel. Pasek postępu: 1 Basic settings (ukończony), 2 Communication channel (aktywny), 3 Advanced settings (szary). Tytuł sekcji: Communication channel and device configuration. Pola: Device identifier *: my_station_ID1 (niebieskie podświetlone pole); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (podpowiedź: In effect when manual override is selected); Forward communication to backend OCPP server: puste; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (tylko do odczytu, niebieskie podświetlone pole, ikona kopiowania po prawej). Przyciski: Back (po lewej), Test communication (z obrysem) i Next (ciemny) po prawej.
5.3 Wpisanie adresu URL w ładowarce
Wpisz pełny adres URL, razem z Device ID, jako adres serwera OCPP w ładowarce Voltie. Device ID musi być identyczny z Device identifier w Reduxi.
5.4 Test komunikacji
Kliknij Test communication na dole kreatora. Test odczytuje ładowarkę Voltie jeden raz i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: tylko Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź wartości w Devices w Reduxi Configurator.
6.2 Włączenie sterowania przez Reduxi
Aby Reduxi sterował ładowarką, ustaw control type urządzenia na AUTO w Devices w Reduxi Configurator. Dopiero wtedy polecenia strategii wpływają na ładowarkę.
Aby obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, zdefiniuj strategię zgodnie z opisem w Strategies for Reduxi controller.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Przeczytaj dokumenty Voltie i przygotuj sprzęt, w tym statyczny adres IP dla sterownika.
Ładowarka Voltie (punkt 3): Zarejestruj ładowarkę w aplikacji Voltie i połącz ją z Wi‑Fi.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do Reduxi Configurator, dodaj ładowarkę z OCPP JSON 1.6, wpisz adres URL w ładowarce i przetestuj komunikację.
Uruchomienie (punkt 6): Sprawdź odczyty i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Ładowarka nie łączy się ze sterownikiem | Sprawdź, czy adres URL w ładowarce kończy się Device ID i czy Device ID jest równy Device identifier w Reduxi. Sprawdź, czy sterownik ma statyczny adres IP. |
| Ładowarka straciła połączenie Wi‑Fi po wymianie routera | Powtórz konfigurację Wi‑Fi w aplikacji Voltie. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
