Inteligentna integracja Reduxi z hybrydowym falownikiem FOX ESS G-Max C&I obniża koszty nawet o 70% za pomocą protokołu Modbus TCP/IP
1. Połączenie fizyczne
Symboliczna ilustracja całego połączenia od kontrolera Reduxi do falownika znajduje się poniżej:
2. Ustawienia komunikacji dla FOX ESS G-Max
W przypadku Fox ESS G-Max adres IP musi być skonfigurowany statycznie, a sterowanie zdalne musi być również aktywowane.
Ustawienia można dokonać bezpośrednio w interfejsie.
2.1 Ustawienie adresu IP
Należy pamiętać, że adres IP musi być ustawiony jako statyczny.
- Na stronie głównej naciśnij przycisk Menu w prawym górnym rogu, a następnie wybierz ustawienia sieci.
- W następnym menu wprowadź ustawienia zgodnie z Twoją siecią lokalną i je potwierdź.
- Powrót do ekranu głównego.
2.2 Aktywacja sterowania zdalnego
- Na stronie głównej możesz ustawić typ sterowania w górnym lewym polu.
- Aktywuj przycisk „remote” w zakładce centralnego terminala.
Teraz możesz przejść do następnego kroku.
3. Dodaj FOX ESS G-MAX C&I do systemu Reduxi
Po podłączeniu Reduxi i FOX ESS G-Max można go zarejestrować jako nowe urządzenie (Fox ESS G-Max).
3.1 Dodaj urządzenie (Fox ESS G-Max)
Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk „Dodaj urządzenie”.

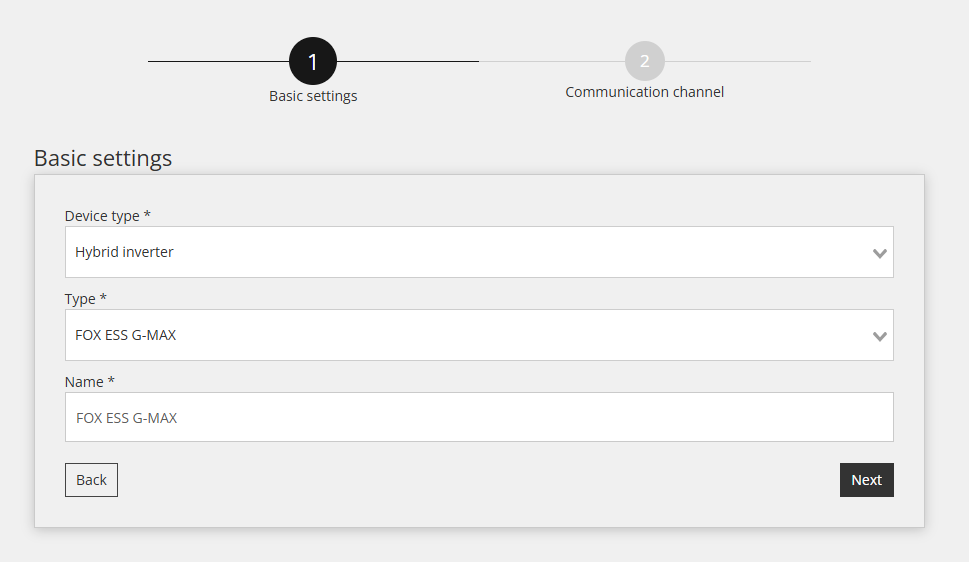

3.2 Wybierz FOX ESS G-Max
W pierwszym kroku definiowane są podstawowe ustawienia:
- Typ urządzenia: Hybrydowy falownik,
- Typ: FOX ESS G-Max,
- Nazwij urządzenie, jak chcesz, na przykład: FOX ESS G-Max
<br>3.3 Konfiguracja urządzenia dla kanału komunikacyjnego
Drugi krok obejmuje konfigurację kanału komunikacyjnego, co jest niezbędne do prawidłowej komunikacji Modbus TCP/IP. W tym kroku nawiązywane jest połączenie komunikacyjne między kontrolerem Reduxi a falownikiem Fox ESS G-Max.
Ustawienia kanału komunikacyjnego są wyświetlone poniżej:
- Połączenie: TCP/IP
- IP: Wprowadź adres IP urządzenia Fox ESS G-Max
- Port: 502
- ID jednostki Modbus: Jest to to samo ID, które jest ustawione na falowniku (domyślnie 1)
- Moc znamionowa falownika: Należy wprowadzić zgodnie z falownikiem (np. 100 kW)
3.4 Test komunikacji
Poniżej wszystkich pól kanału komunikacyjnego wspomnianych w poprzednim kroku znajduje się przycisk „Testuj komunikację”.
Ten przycisk służy do sprawdzenia, czy połączenie Modbus TCP/IP między urządzeniami działa poprawnie.
Pomyślna odpowiedź (przykład):
Nieudana odpowiedź (przykład):
3.5 Odczyty z urządzenia
Ta sekcja pokazuje, jak sprawdzić zmierzone wartości urządzenia i czy komunikuje się ono poprawnie. Można to zrobić w sekcji „Urządzenia / FOX ESS G-Max / Ostatni pomiar"
Aby uzyskać zaawansowane sterowanie, zintegruj urządzenie z trybami Optymalizacji systemu Reduxi. W sekcji Urządzenia / FOX ESS G-Max w <a href="https://support.reduxi.eu/hc/articles/13542849560081">konfiguratorze Reduxi</a>, typ sterowania musi być ustawiony na AUTO, aby polecenia strategii wpływały na akumulator.
Aby osiągnąć maksymalną elastyczność i redukcję kosztów energii w odniesieniu do dynamicznych cen i dynamicznych taryf, postępuj zgodnie z instrukcjami dotyczącymi definiowania strategii pod tym linkiem: Strategie dla kontrolera Reduxi.
Po pomyślnym dodaniu urządzenia można je monitorować i kontrolować za pośrednictwem aplikacji Reduxi.
