Jak połączyć falowniki Sungrow i baterie ST z controllerem Reduxi
Połącz falowniki stringowe, falowniki hybrydowe i baterie ST Sungrow z Reduxi Controller przez Modbus TCP/IP (WiNet-S/S2, Data Logger lub LC300), aby uzyskać maksymalną elastyczność i niższe koszty energii.
- Dokumentacja techniczna
- Obsługiwane urządzenia i wymagane wyposażenie
- Połączenie falownika stringowego lub hybrydowego
- Połączenie ESS C&I (seria baterii ST) przez LC300
- Logowanie do interfejsu internetowego Reduxi
- Dodanie urządzenia Sungrow do Reduxi
- Sprawdzenie odczytów
- Podsumowanie
- Typowe problemy
- Powiązane artykuły
1 Dokumentacja techniczna
Instrukcje producenta dla urządzeń komunikacyjnych Sungrow:
- Instrukcja obsługi WiNet-S/S2 – dongle do połączenia falownika przez Wi-Fi lub LAN
- Instrukcja obsługi Data Logger 1000 – logger do połączenia falowników przez LAN
- Instrukcja obsługi Data Logger 4000 – zob. rozdział 2.2 instrukcji
- Instrukcja obsługi LC300 – lokalny kontroler dla serii baterii ST
2 Obsługiwane urządzenia i wymagane wyposażenie
2.1 Obsługiwane urządzenia Sungrow
Sposób połączenia zależy od typu urządzenia:
| Typ | Modele | Typ połączenia |
|---|---|---|
| Falownik stringowy Sungrow 3p | Seria SGXXX-XX | WiNet-S/S2 (zob. punkt 3) Data Logger (zob. punkt 3) |
| Falownik hybrydowy Sungrow 3p | Seria SH | WiNet-S/S2 (zob. punkt 3) Data Logger (zob. punkt 3) |
| ESS C&I | Seria STXXX kWh / Power stack | Lokalny kontroler Sungrow LC300 (zob. punkt 4) |
2.2 Wymagane wyposażenie
- Reduxi Controller
- Falownik stringowy lub hybrydowy Sungrow albo bateria ST (ESS C&I)
- Dongle WiNet-S/S2, Data Logger 1000/4000 lub LC300 (zależnie od urządzenia)
- Kabel Ethernet (RJ45)
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Połączenie falownika stringowego lub hybrydowego
3.1 Połączenie przez dongle WiNet-S/S2
Dongle WiNet-S/S2 łączy falownik z siecią lokalną przez Wi-Fi lub LAN.
3.2 Instalacja WiNet-S/S2 na falowniku

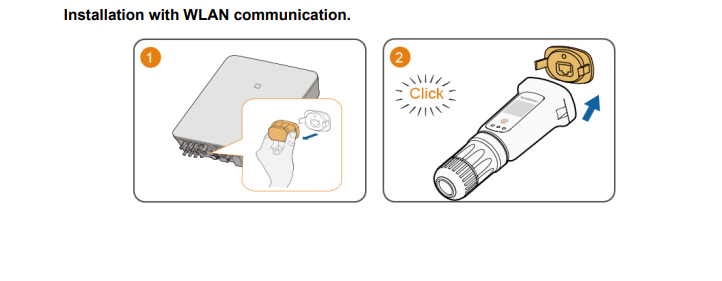

Rysunki pokazują ogólną instalację WiNet na falowniku Sungrow, najpierw z komunikacją WLAN, potem z komunikacją LAN. Szczegóły znajdziesz w instrukcjach w punkcie 1.
Opis tekstowy tego obrazu
Schemat z tytułem Installation with WLAN communication. Dwa ponumerowane panele. Panel 1: dłoń przytrzymuje pomarańczowy element dongle przy spodzie ściennego falownika (białe pudełko ze złączami na dole), niebieska strzałka pokazuje kierunek wsuwania. Panel 2: biały dongle z okrągłym gwintowanym złączem i małym panelem wskaźników; nad nim pomarańczowa nakładka z napisem Click i niebieską strzałką skierowaną w górę.

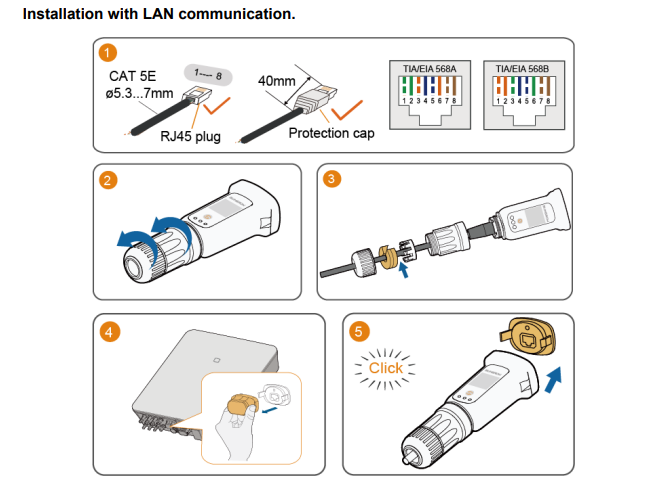

Opis tekstowy tego obrazu
Schemat z tytułem Installation with LAN communication, pięć ponumerowanych kroków. Krok 1: kabel z opisem CAT 5E, średnica 5.3...7mm; wtyk RJ45; długość odizolowania 40mm z nakładką ochronną (Protection cap) na kablu; dwie małe tabele okablowania z opisami TIA/EIA 568A i TIA/EIA 568B z pinami 1 2 3 4 5 6 7 8 i kolorowymi przewodami; ptaszki oznaczają prawidłowe elementy. Krok 2: biały dongle z gwintowanym złączem, niebieska zakrzywiona strzałka pokazuje dokręcanie nakrętki złącza. Krok 3: elementy kabla (nakrętka, uszczelka, nakładka ochronna) są nasunięte na kabel i dosunięte do dongle, niebieska strzałka. Krok 4: dłoń przytrzymuje pomarańczowy element przy spodzie falownika. Krok 5: zmontowany dongle z pomarańczową nakładką, napis Click i niebieska strzałka skierowana w górę.
3.3 Lokalne otwarcie Modbus TCP w WiNet-S/S2
Reduxi może komunikować się z falownikiem Sungrow tylko wtedy, gdy Modbus TCP jest włączony na porcie 502. Możesz to ustawić lokalnie w interfejsie internetowym WiNet (ten punkt) lub w aplikacji internetowej iSolarCloud (zob. punkt 3.4).
- Połącz się z interfejsem internetowym WiNet-S/S2.
- Przejdź do System – Forwarding Configuration i włącz port 502.

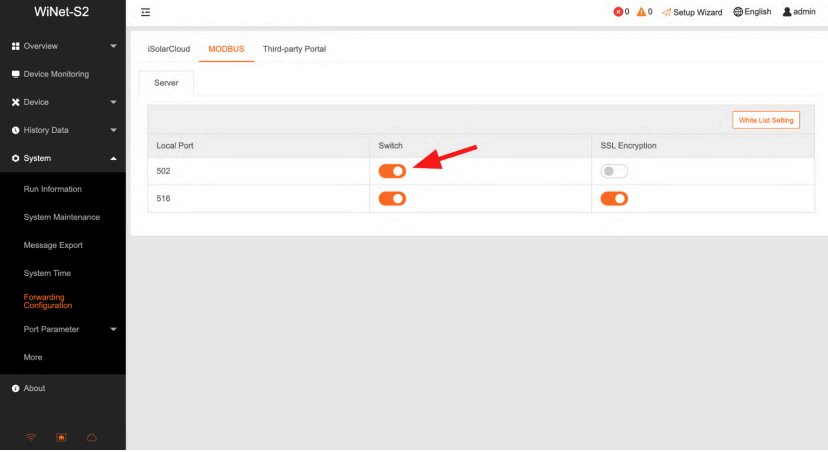

Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego WiNet-S2, strona Forwarding Configuration. Lewe menu: Overview, Device Monitoring, Device, History Data, System (rozwinięte; pozycje Run Information, System Maintenance, Message Export, System Time, Forwarding Configuration wyróżnione na pomarańczowo, Port Parameter, More), About. Górny pasek: liczniki błędów i ostrzeżeń, Setup Wizard, English, admin. Zakładki: iSolarCloud, MODBUS (wybrana, pomarańczowa), Third-party Portal. Podzakładka: Server. Przycisk po prawej: White List Setting. Kolumny tabeli: Local Port, Switch, SSL Encryption. Wiersz 1: Local Port 502; Switch: on (pomarańczowy przełącznik, zaznaczony czerwoną strzałką); SSL Encryption: off (wyszarzony przełącznik). Wiersz 2: Local Port 510; Switch: on; SSL Encryption: on.

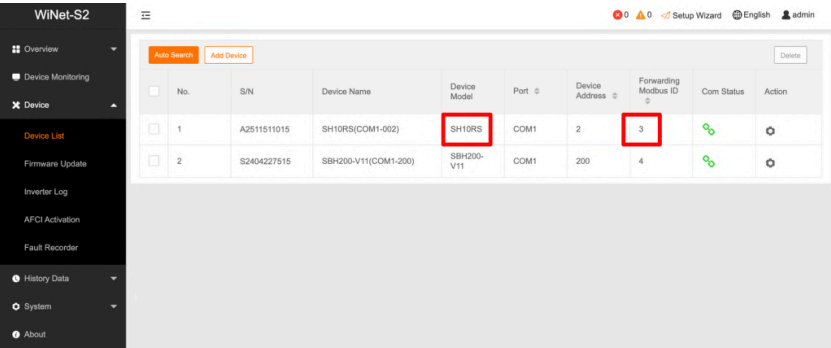

Aby znaleźć Modbus unit ID falownika, przejdź do Device – Device List i sprawdź Forwarding Modbus ID falownika.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego WiNet-S2, strona Device List. Lewe menu: Overview, Device Monitoring, Device (rozwinięte; pozycje Device List wyróżniona na pomarańczowo, Firmware Update, Inverter Log, AFCI Activation, Fault Recorder), History Data, System, About. Górny pasek: liczniki błędów i ostrzeżeń, Setup Wizard, English, admin. Przyciski: Auto Detect, Add Device, Delete. Kolumny tabeli: No, S/N, Device Name, Device Model, Port, Device Address, Forwarding Modbus ID, Com Status, Action. Wiersz 1: No. 1; S/N A2011511015; Device Name SH10RS(COM1-002); Device Model SH10RS (czerwona ramka); Port COM1; Device Address 2; Forwarding Modbus ID 3 (czerwona ramka); Com Status zielona ikona łącza. Wiersz 2: No. 2; S/N; Device Name SBH200-V11(COM1-200); Device Model SBH200-V11; Port COM1; Device Address 200; Forwarding Modbus ID 4; Com Status zielona ikona łącza.
3.4 Otwarcie Modbus TCP przez aplikację internetową iSolarCloud
- Zaloguj się do aplikacji internetowej iSolarCloud na komputerze.
- Przejdź do Settings – Device parameters – Common Settings dla dongle WiNet.

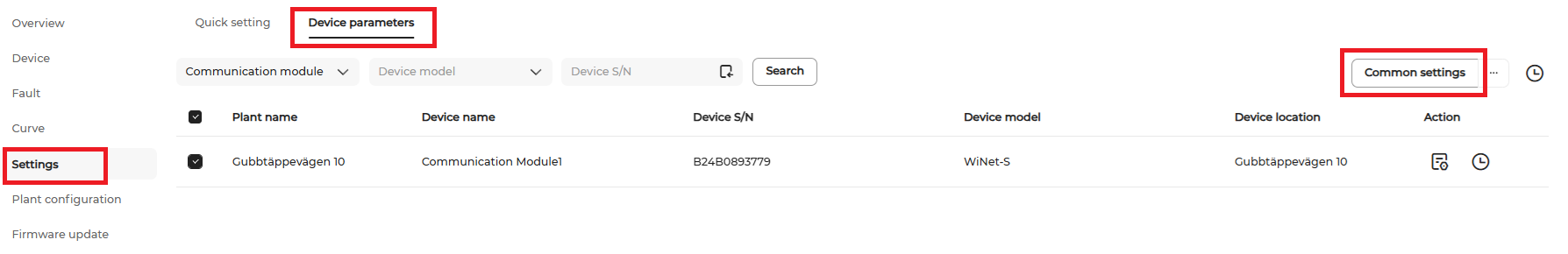

Opis tekstowy tego obrazu
Zrzut ekranu aplikacji internetowej iSolarCloud, Settings, Device parameters (bardzo mały tekst). Lewe menu: Overview, Device, Fault, Curve, Settings (zaznaczone czerwoną ramką), Plant configuration, Firmware update. Górne zakładki: Quick setting i Device parameters (Device parameters zaznaczone czerwoną ramką). Wiersz filtrów: lista rozwijana Communication module, lista rozwijana Device model, pole Device S/N i przycisk Search; po prawej przycisk Common settings (czerwona ramka). Kolumny tabeli: pole wyboru, Plant name, Device name, Device S/N, Device model, Device location, Action. Pokazany jest jeden wiersz: Plant name, Device name: Communication Module, Device S/N, Device model: WiNet-S, Device location, dwie ikony akcji.

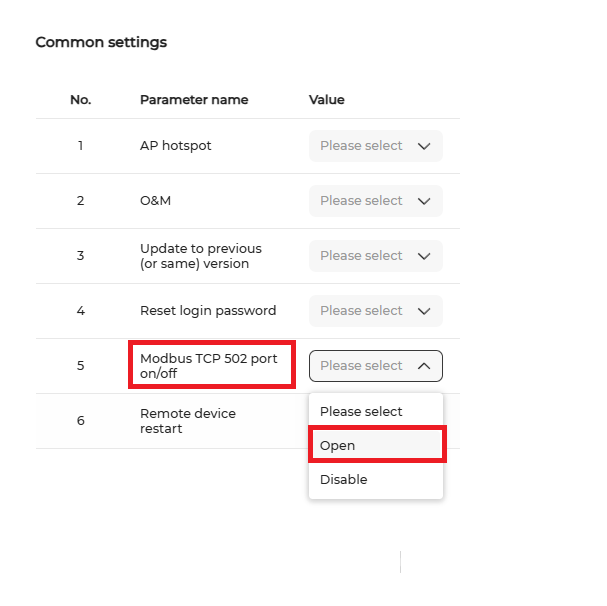

We wspólnych ustawieniach dongle WiNet ustaw Modbus TCP 502 Port on/off na open.
Opis tekstowy tego obrazu
Zrzut ekranu tabeli ustawień iSolarCloud z tytułem Common settings. Kolumny: No., Parameter name, Value. Wiersze: 1 AP hotspot (Please select); 2 O&M (Please select); 3 Update to previous (or same) version (Please select); 4 Reset login password (Please select); 5 Modbus TCP 502 port on/off (nazwa w czerwonej ramce; lista rozwijana otwarta, opcje Please select, Open, Disable; Open zaznaczone czerwoną ramką); 6 Remote device restart (wartość ukryta za otwartą listą rozwijaną).
3.5 Połączenie przez Data Logger 1000/4000
Szczegóły znajdziesz w dokumentacji Sungrow dla Data Logger 1000 i Data Logger 4000.
Krok 1. Połącz Data Logger z falownikami kablem Ethernet (RJ45).

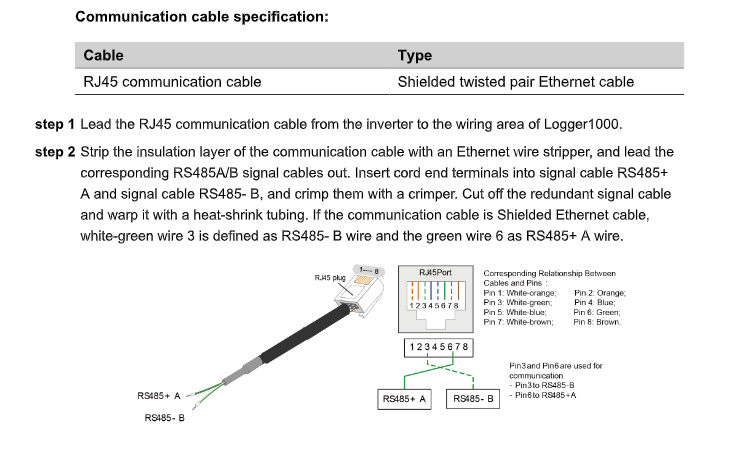

Opis tekstowy tego obrazu
Obraz z tytułem Communication cable specification z tabelą: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Tekst: step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. Poniżej: rysunek wtyku RJ45 na czarnym kablu z dwoma cienkimi przewodami opisanymi RS485+ A i RS485- B; schemat pinów portu RJ45 z numerami 12345678 i listą kolorów pinów (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); pola RS485+ A i RS485- B; mała uwaga, że do komunikacji używane są Pin 3 do RS485-B i Pin 6 do RS485-A (drobny druk).

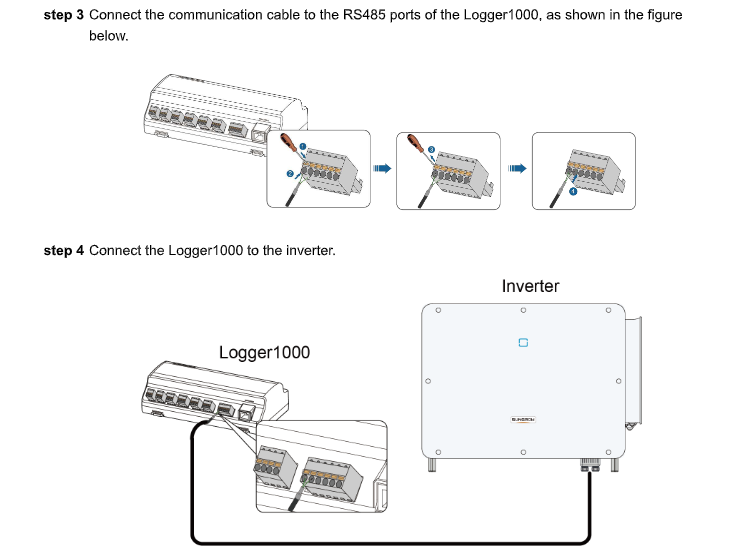

Opis tekstowy tego obrazu
Obraz z dwoma krokami instrukcji z przewodnika producenta. Krok 3: tekst Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Poniżej trzy rysunki od lewej do prawej połączone niebieskimi strzałkami: jednostka Logger1000 na szynę DIN z blokiem zacisków i wkrętakiem przy zacisku, zbliżenie bloku zacisków z włożonym przewodem i dokręcającym wkrętakiem (numerowane znaczniki 1 i 2) oraz blok zacisków z założonymi przewodami. Krok 4: tekst Connect the Logger1000 to the inverter. Rysunek: pudełko z opisem Logger1000 po lewej z dwoma wyjmowanymi blokami zacisków, duże białe pudełko z opisem Inverter po prawej oraz czarna linia kabla biegnąca od bloków zacisków Logger1000 dołem do spodu falownika.

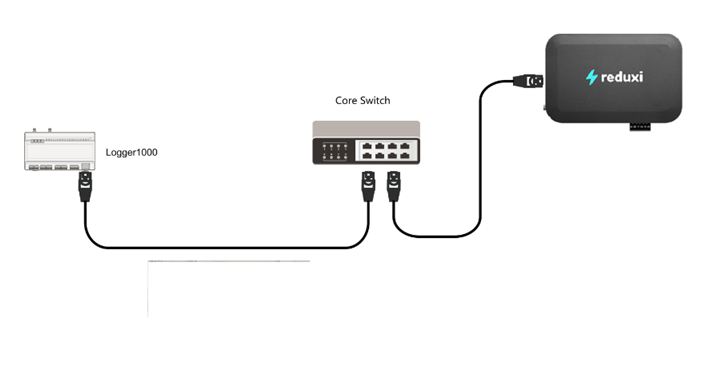

Krok 2. Połącz Data Logger 1000/4000 z Reduxi Controller kablem Ethernet.
Opis tekstowy tego obrazu
Schemat na białym tle. Po lewej: małe jasnoszare urządzenie na szynę DIN z opisem Logger1000. Pośrodku: czarno-szary przełącznik sieciowy z 8 portami z opisem Core Switch. Po prawej: czarne zaokrąglone pudełko z logo reduxi (błyskawica i napis reduxi) i złączem po lewej stronie. Połączenia: czarny kabel z wtykami RJ45 biegnie od Logger1000 do Core Switch; drugi czarny kabel z wtykiem RJ45 biegnie od Core Switch do pudełka reduxi.
4 Połączenie ESS C&I (seria baterii ST) przez LC300
4.1 Połączenie LC300 z baterią i Reduxi Controller

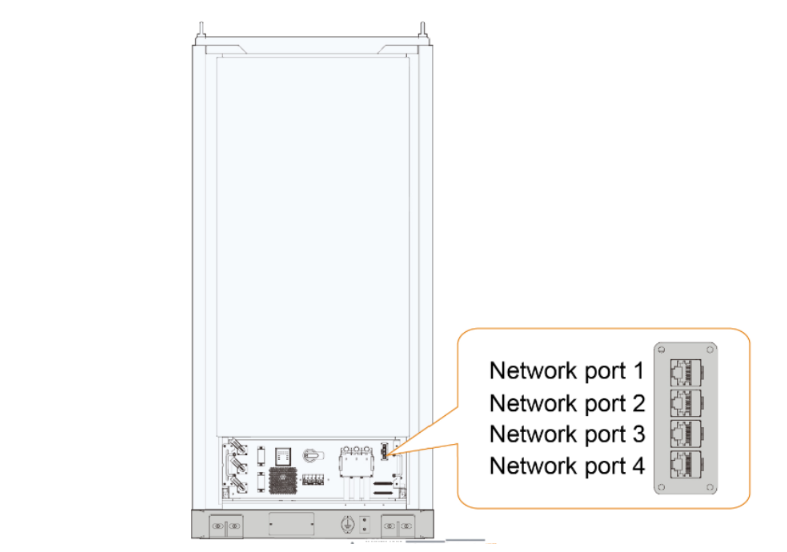

Podłącz LC300 w baterii ST bezpośrednio do Reduxi Controller przez Ethernet. Rysunek pokazuje położenie portów komunikacyjnych Ethernet.
Opis tekstowy tego obrazu
Rysunek wysokiej, wąskiej szafy (szafy bateryjnej) widzianej od przodu, z dużym pustym panelem przednim i cokołem u dołu. Przy dole po lewej obszar przyłączeniowy z zaciskami i małymi elementami. Zaokrąglony wyróżnik z pomarańczowym obrysem w prawym dolnym rogu pokazuje powiększony szary blok złączy z czterema ułożonymi jedno nad drugim gniazdami Ethernet (RJ45) z opisami obok: Network port 1, Network port 2, Network port 3, Network port 4 (od góry do dołu). Cienka linia łączy wyróżnik z małym blokiem portów w dolnej części szafy.
4.2 Ustawienie parametrów komunikacji
Zaloguj się do interfejsu internetowego LC300 i przejdź do Parameter Settings – Comm Parameters. Upewnij się, że IP address, Subnet mask i Gateway odpowiadają sieci lokalnej dla Ethernet.
Port Modbus jest ustawiony na 502 i domyślnie otwarty, jak pokazują rysunki. Zapisz ustawienia.

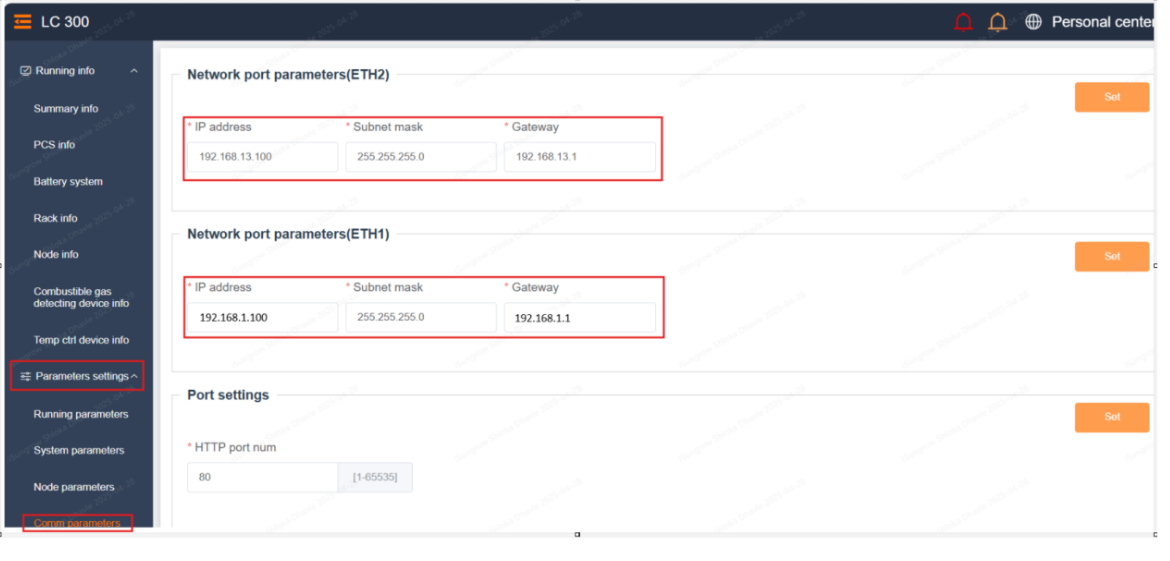

Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego LC 300, strona parametrów sieciowych. Lewe menu: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (zaznaczone czerwoną ramką; podpozycje Running parameters, System parameters, Node parameters oraz pozycja w czerwonej ramce poniżej, częściowo ucięta). U góry po prawej: Personal center. Sekcja Network port parameters(ETH2) z przyciskiem Set: IP address, Subnet mask, Gateway w czerwonej ramce (maska wygląda na 255.255.255.0). Sekcja Network port parameters(ETH1) z przyciskiem Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (w czerwonej ramce). Sekcja Port settings z przyciskiem Set: HTTP port num: 80 (zakres podany w nawiasie).

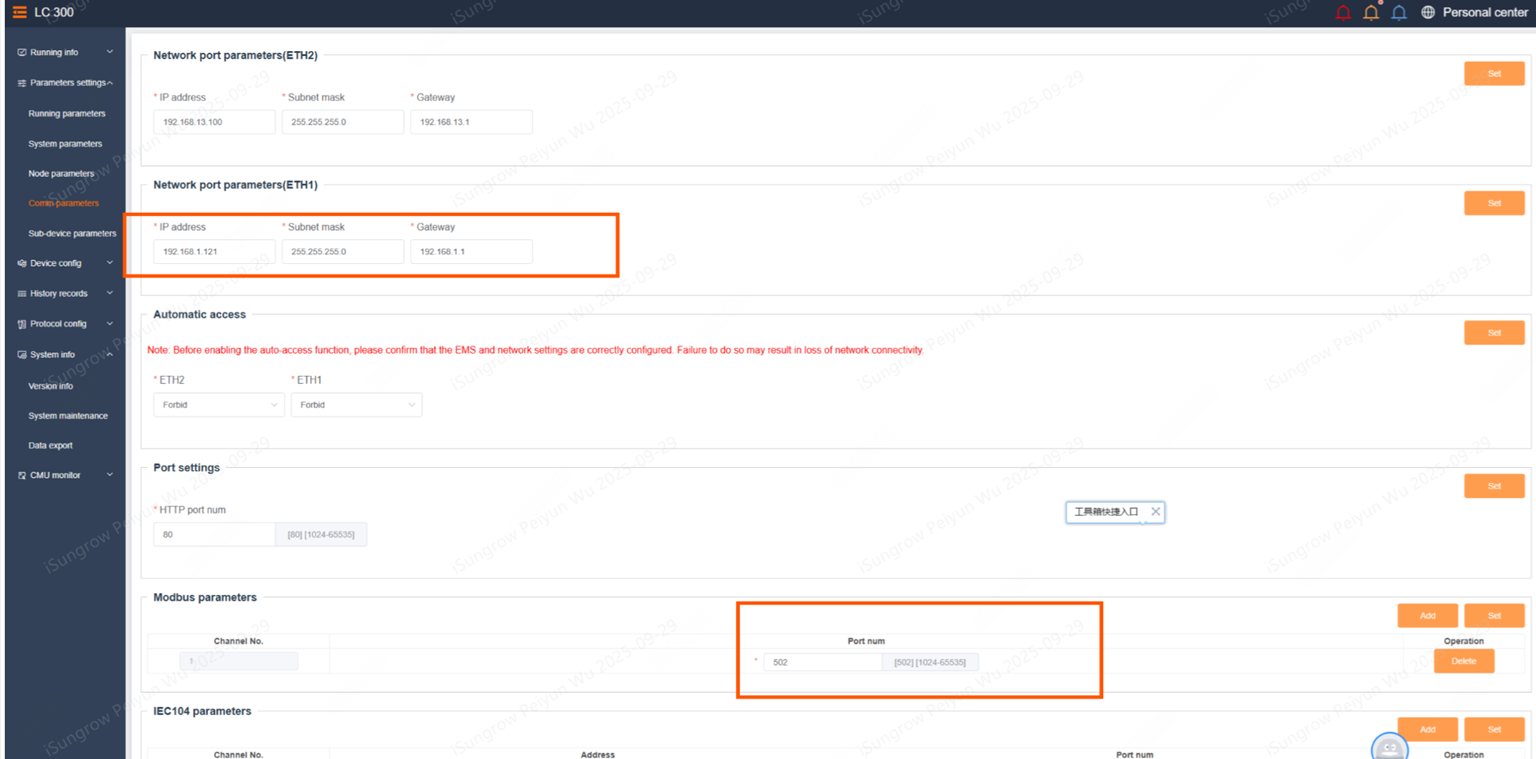

Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego LC 300, strona parametrów komunikacji (bardzo mały tekst). Lewe menu z pozycjami Running info, Parameters settings (podpozycje, jedna wyróżniona na pomarańczowo), Device config, Protocol config, System info i innymi. U góry po prawej: Personal center. Sekcje od góry: Network port parameters(ETH2) z przyciskiem Set; Network port parameters(ETH1) z polami IP address, Subnet mask, Gateway w pomarańczowej ramce; Automatic access z czerwoną uwagą o włączeniu funkcji automatycznego dostępu i dwiema listami rozwijanymi; Port settings z polem numeru portu i listą rozwijaną po prawej; Modbus parameters z tabelą (kolumny m.in. Channel No, Port num, Operation) i polem Port num w pomarańczowej ramce; poniżej kolejna sekcja (IEC104 parameters). Przyciski Set są pomarańczowe w każdej sekcji.

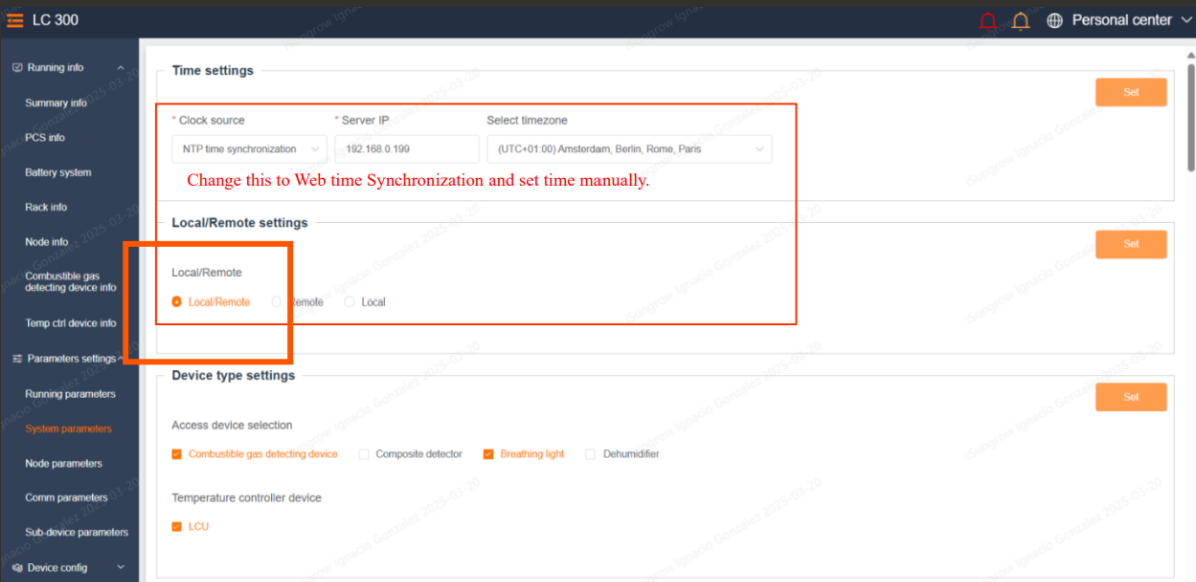

4.3 Ustawienie parametrów systemu
Przejdź do System Parameters i ustaw opcję lokalne/zdalne na Local/Remote. Zmień ustawienie czasu na Web Time Synchronization i ustaw czas ręcznie.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego LC 300, strona System parameters. Lewe menu: Running info (Summary info, PCS info, Battery system, Rack info, Node info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (Running parameters, System parameters wyróżnione na pomarańczowo, Node parameters, Comm parameters, Sub device parameters), Device config. U góry po prawej: Personal center. Sekcja Time settings z przyciskiem Set: Clock source: NTP time synchronization; Server IP:; Select timezone: (UTC+01:00) Amsterdam, Berlin, Rome, Paris. Pole w czerwonej ramce wokół tych pól zawiera czerwony tekst: Change this to Web time Synchronization and set time manually. Sekcja Local/Remote settings z przyciskiem Set: Local/Remote z opcjami Local/Remote (wybrana, pomarańczowa, w pomarańczowej ramce), Remote, Local. Sekcja Device type settings z przyciskiem Set: Access device selection: Combustible gas detecting device (zaznaczone), Composite detector (niezaznaczone), trzecia opcja, Dehumidifier (niezaznaczone); Temperature controller device: jedna opcja.
5 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
6 Dodanie urządzenia Sungrow do Reduxi
Te kroki służą do dodania nowego urządzenia Sungrow lub edycji istniejącego.
6.1 Ustawienia podstawowe
Należy zalogować się lokalnie do Reduxi Configurator na sterowniku (zob. Punkt 5) i kliknąć + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu górnej części lewego menu Reduxi Configurator. Logo: reduxi Configurator. Devices (rozwinięte, znak minus) zawiera tylko przycisk + Add device (w ramce). Poniżej: Strategies (+), Utility Rate Plan, Settings (+).
W pierwszym kroku zdefiniuj ustawienia podstawowe.

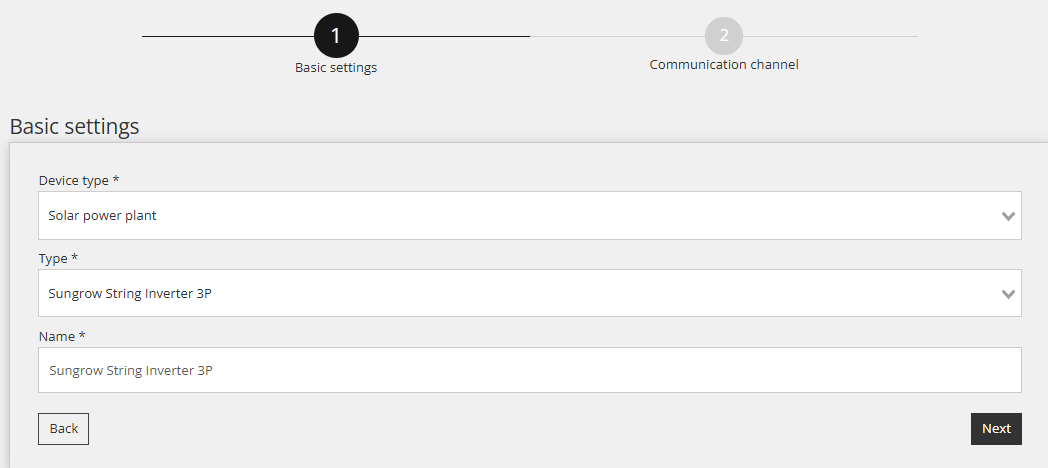

Falownik stringowy lub hybrydowy Sungrow
- Typ urządzenia:
Solar Power PlantlubHybrid, zależnie od systemu - Typ:
Sungrow string/hybrid inverter 3p - Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 1 Basic settings (krok 2, Communication channel, jest wyszarzony). Nagłówek: Basic settings. Pola: Device type *: Solar power plant (lista rozwijana); Type *: Sungrow String Inverter 3P (lista rozwijana); Name *: Sungrow String Inverter 3P (pole tekstowe). Przyciski: Back (po lewej), Next (po prawej, ciemny).

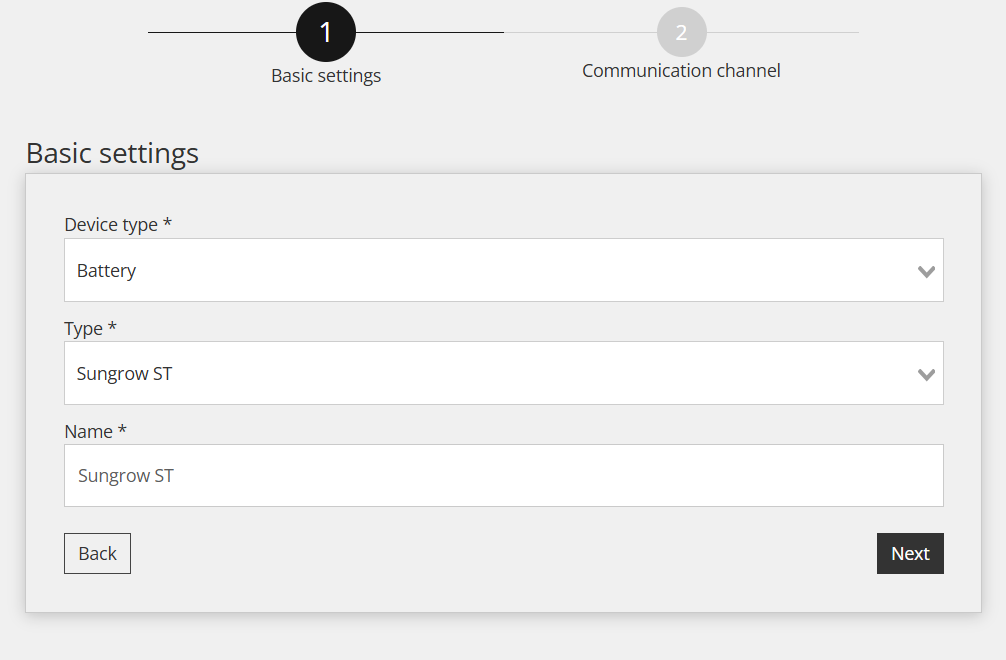

Sungrow ESS C&I (seria baterii ST)
- Typ urządzenia:
Battery - Typ:
Sungrow ST - Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 1 Basic settings (krok 2, Communication channel, jest wyszarzony). Nagłówek: Basic settings. Pola: Device type *: Battery (lista rozwijana); Type *: Sungrow ST (lista rozwijana); Name *: Sungrow ST (pole tekstowe). Przyciski: Back (po lewej), Next (po prawej, ciemny).
Należy kliknąć Next.
6.2 Ustawienia komunikacji
W drugim kroku zdefiniuj kanał komunikacji między Reduxi Controller a urządzeniem Sungrow.
Falownik stringowy lub hybrydowy Sungrow
| Parametr | Wartość |
|---|---|
| Połączenie | TCP |
| IP | Adres IP falownika |
| Modbus ID | Modbus ID z WiNet-S/S2 lub Data Logger (zob. punkt 3) |
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 2 Communication channel (krok 1 to Basic settings). Nagłówek: Communication channel and device configuration. Pola: Connection *: TCP/IP (lista rozwijana, w czerwonej ramce razem z polem IP); IP *: puste; Port *: 502; Modbus unit ID *: 1 (w drugiej czerwonej ramce). Przyciski: Back (po lewej), Test communication i Done (po prawej).

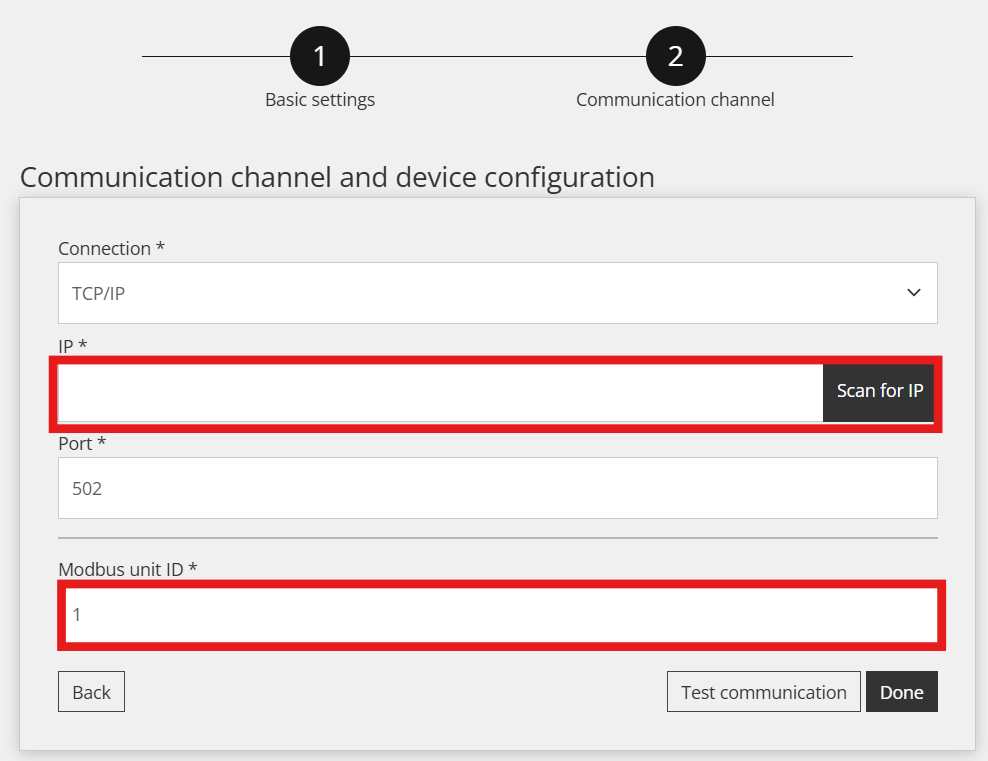

Sungrow ESS C&I (seria baterii ST)
| Parametr | Wartość |
|---|---|
| Połączenie | TCP/IP |
| IP | Adres IP LC300. Kliknij Scan for IP, aby go znaleźć. |
| Modbus ID | Modbus ID z interfejsu internetowego LC300 |

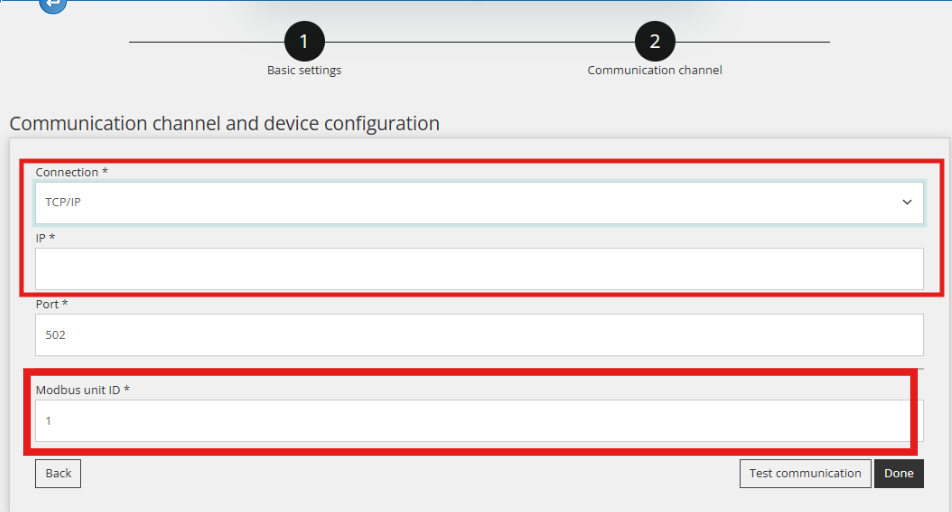

Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 2 Communication channel (krok 1 to Basic settings). Nagłówek: Communication channel and device configuration. Pola: Connection *: TCP/IP (lista rozwijana); IP *: puste, z ciemnym przyciskiem Scan for IP na prawym końcu (pole IP i przycisk w czerwonej ramce); Port *: 502; Modbus unit ID *: 1 (w drugiej czerwonej ramce). Przyciski: Back (po lewej), Test communication i Done (po prawej).
6.3 Test komunikacji

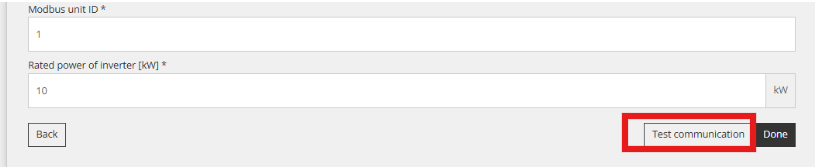

Kliknij Test communication pod parametrami komunikacji. Test sprawdza, czy połączenie Modbus działa. Jednorazowo odczytuje dane z urządzenia i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnej części formularza urządzenia w Reduxi Configurator. Pola: Modbus unit ID *: 1; Rated power of inverter (kW) *: 10 (jednostka kW po prawej). Przyciski: Back (w lewym dolnym rogu), Test communication i Done (w prawym dolnym rogu). Czerwona ramka zaznacza przycisk Test communication.
Test daje jeden z dwóch wyników:

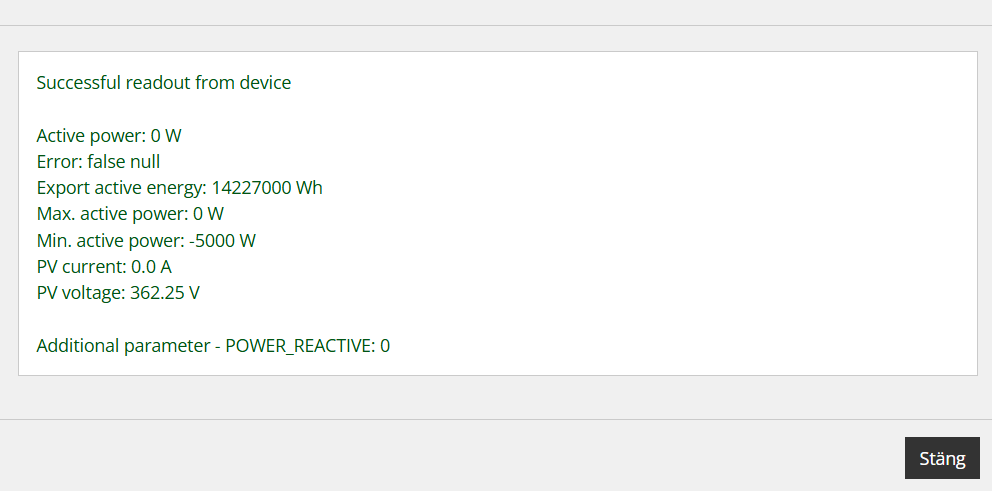

Opis tekstowy tego obrazu
Zrzut ekranu okna wyniku z zielonym tekstem: Successful readout from device. Wiersze: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Przycisk w prawym dolnym rogu: Stäng [po szwedzku: Zamknij].
Opis tekstowy tego obrazu
Zrzut ekranu okna z tytułem Test communication i przyciskiem zamknięcia x w prawym górnym rogu. Komunikat czerwonym tekstem: Unable to communicate with device. Ciemny przycisk w prawym dolnym rogu: Close.
7 Sprawdzenie odczytów
7.1 Last measurements

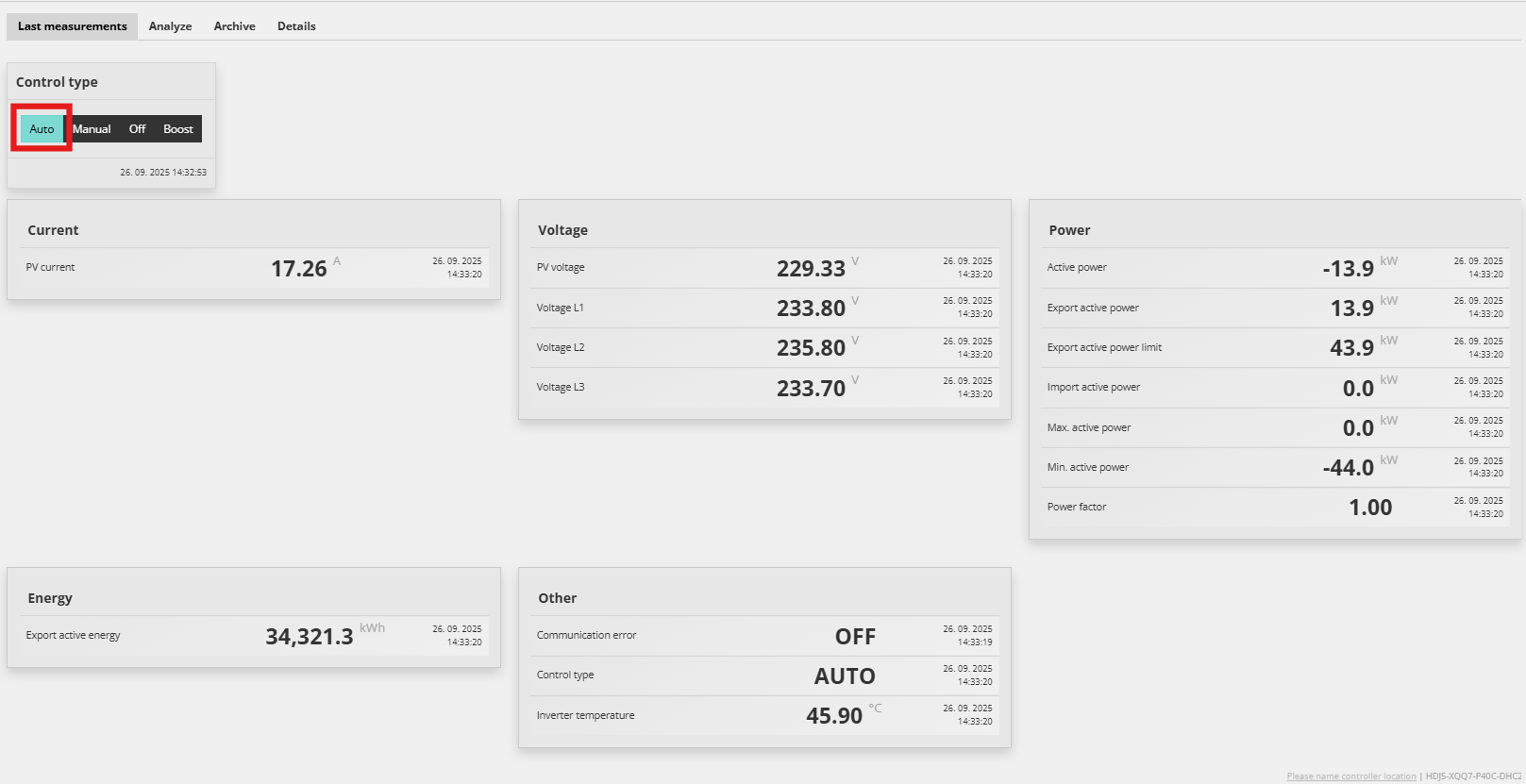

Po nawiązaniu komunikacji sprawdź wartości w sekcji Devices – Sungrow – Last Measurements w Reduxi Configurator jako dodatkowy test.
Opis tekstowy tego obrazu
Zrzut ekranu strony urządzenia w Reduxi Configurator, zakładka Last measurements (pozostałe zakładki: Analysis, Archive, Details). Pole Control type z czterema przyciskami: Auto (wybrany, jasnoniebieski, w czerwonej ramce), Manual, Off, Boost. Karty z wierszami wartości; etykiety wierszy są bardzo małe. Karta Current: jedna wartość 17.26. Karta Voltage: 229.33; 233.80; 235.80; 233.70. Karta Power: -13.9; 13.9; 43.9; 0.0; 0.0; -44.0; 1.00. Karta Energy: 34,321.3. Karta Other: OFF; AUTO; 45.90. Każda wartość ma po prawej mały znacznik daty i godziny.
7.2 Włączenie sterowania przez Reduxi
Aby korzystać z zaawansowanego sterowania baterią i falownikiem, włącz urządzenie do strategii Reduxi. W sekcji Devices – Sungrow w Reduxi Configurator ustaw control type na AUTO. Dopiero wtedy polecenia strategii wpływają na falownik.
Aby uzyskać maksymalną elastyczność i obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller.
Po dodaniu urządzenia możesz je też monitorować i sterować nim w aplikacji Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Sprawdź instrukcje producenta. Wybierz sposób połączenia: WiNet-S/S2 lub Data Logger dla falowników stringowych i hybrydowych, LC300 dla baterii ST.
Sungrow (punkty 3–4): Otwórz Modbus TCP na porcie 502 i zanotuj Modbus ID urządzenia. Dla baterii ST ustaw adres IP, maskę podsieci i bramę w LC300.
Dodanie do Reduxi (punkty 5–6): Zaloguj się do Configuratora, dodaj urządzenie, wpisz IP i Modbus ID, uruchom Test communication i kliknij Done.
Uruchomienie (punkt 7): Sprawdź ostatnie pomiary i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test communication kończy się niepowodzeniem przy połączeniu przez WiNet-S/S2 lub iSolarCloud | Modbus TCP nie jest otwarty. Włącz port 502 w sekcji System – Forwarding Configuration w interfejsie internetowym WiNet albo ustaw Modbus TCP 502 Port on/off na open w iSolarCloud (zob. punkt 3). |
| Test communication kończy się niepowodzeniem, mimo że port 502 jest otwarty | Sprawdź Modbus ID. Odczytaj Forwarding Modbus ID w sekcji Device – Device List i wpisz tę samą wartość w Reduxi Configurator. |
| LC300 jest nieosiągalny | Sprawdź IP address, Subnet mask i Gateway w sekcji Parameter Settings – Comm Parameters (zob. punkt 4). W Configuratorze kliknij Scan for IP, aby znaleźć LC300. |
| Polecenia strategii nie mają wpływu | Ustaw control type urządzenia na AUTO (zob. punkt 7). Dla baterii ST sprawdź, czy ustawienie lokalne/zdalne w LC300 to Local/Remote (zob. punkt 4). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
