Jak połączyć falownik hybrydowy SolaX X1/X3 G4/Pro/Ultra z controllerem Reduxi
Obniż koszty energii nawet o 70%: połącz falowniki hybrydowe SolaX Power X1/X3 G4, Pro i Ultra z Reduxi Controller przez Modbus TCP/IP lub RTU.
Opis tekstowy tego obrazu

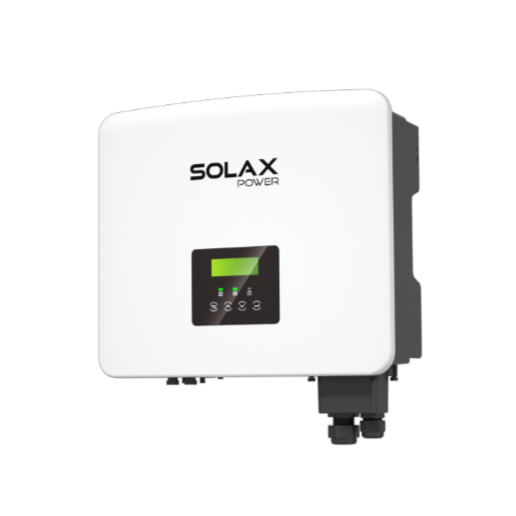

Zdjęcie (render produktu) białego falownika ściennego widzianego pod lekkim kątem na białym tle. Na froncie nadrukowano SOLAX POWER. Pod logo mały czarny wyświetlacz z zielonym ekranem, trzy małe diody sygnalizacyjne i cztery okrągłe przyciski. Po prawej stronie ciemnoszara część boczna; pod spodem ciemnoszary blok przyłączeniowy z dwoma dławikami kablowymi i małymi złączami na dolnej krawędzi.
1 Przygotowanie falownika SolaX
1.1 Dokumentacja techniczna
- SolaX X1-Hybrid G4 – strona produktu
- Materiały do pobrania SolaX – instrukcje i karty katalogowe
1.2 Wymagane wyposażenie
- Falownik hybrydowy SolaX Power X1 lub X3 (G4, Pro lub Ultra)
- Dla Modbus TCP: dongle WiFi 3.0 lub dongle WiFi & LAN 3.0
- Dla Modbus RTU: połączenie RS485 z Reduxi Controller (zob. schematy okablowania w punkcie 2)
- Reduxi Controller
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
1.3 Instalacja najnowszego oprogramowania układowego
Falownik musi mieć najnowsze oprogramowanie układowe. Aby je zaktualizować, skontaktuj się ze wsparciem SolaX Power: service.global@solaxpower.com
Tabela pokazuje wersje oprogramowania układowego dla poszczególnych urządzeń:
Opis tekstowy tego obrazu
Tabela urządzeń ze sprzętem i wersjami oprogramowania układowego. Kolumny: Device, Hardware, Firmware. Energy Storage Inverters, Singlephase: X1-IES, ARM V1.23. Threephase: X3-HybridG4, ARM V1.20; X3-Hybrid G4 Pro(Need LAN), ARM V4; X3-IES, ARM V13; X3-Ultra, ARM V4.04. On-grid Inverters, Singlephase: X1-MINIG3, ARM V1.46; X1-MINIG4, ARM V1.0; X1-MINI G4 Plus, ARM V1.0; X1-SMART G2, ARM V2.05; X1-BOOSTG3, ARM V1.46; X1-BOOSTG4, ARM V1.0. Threephase: X3-MICG2, ARM V1.17; X3-PROG2, ARM V1.17; X3-MEGAG2, ARM V008.02; X3-FORTH, ARM V015.01; X3-FORTH Plus, ARM V002.01; X3-GROUND, ARM V1.00. Wi-Fi dongle: Pocket WiFi2.0/Plus(Transition)(SX/SJ), V3.005.01; Pocket WiFi 3.0(SV/SR), V3.005.01; Pocket WiFi 3.0(SS), V3.031.02; Pocket WiFi+LAN(SN), V1.001.20(WiFi, LAN all support); Pocket WiFi+4GM(SM), V1.001.23(Only WiFi); Pocket WiFi+LAN 2.0(XW), V001.31(WiFi, LAN all support).
2 Połączenie fizyczne
2.1 Modbus TCP/IP
Obraz przedstawia całe połączenie od sterownika Reduxi do falownika.
Opis tekstowy tego obrazu
Schemat połączenia Modbus TCP/IP na białym tle. U góry po lewej: czarne zaokrąglone pudełko z podpisem Controller i logo reduxi. U góry pośrodku: białe pudełko z podpisem Hybrid Inverter z nadrukiem SOLAX POWER i małym zielonym wyświetlaczem. Pośrodku po lewej: biały router z antenami i symbolem Wi-Fi, podpisany Router. U dołu po lewej: globus z napisem WWW. Linie: ciągła turkusowa linia z podpisem Ethernet od Controller w dół do Router; ciągła turkusowa linia z podpisem Ethernet od Router do spodu falownika; przerywana turkusowa linia od Router do globusa WWW. Turkusowa linia od spodu falownika prowadzi do pola w turkusowej ramce z dwoma czarnymi donglami, obok którego jest czerwony wykrzyknik, i z czerwonym tekstem: Dongle WiFi 2.0 or Dongle WiFi & LAN 3.0.
2.2 Modbus RTU
Obraz przedstawia całe połączenie od sterownika Reduxi do falownika.
Opis tekstowy tego obrazu
Schemat połączenia Modbus RTU na białym tle. Pośrodku: czarne zaokrąglone pudełko z podpisem Controller i logo reduxi. Po prawej: białe pudełko z podpisem Hybrid Inverter z nadrukiem SOLAX POWER. Po lewej: biały router z antenami z podpisem Router, a pod nim globus z napisem WWW. Linie: ciągła turkusowa linia z podpisem Ethernet od Router do Controller; ciągła turkusowa linia z podpisem RS 485 A/B od Controller do spodu falownika; przerywana turkusowa linia od Router do globusa WWW.
2.2.1 Schematy okablowania
Podłącz zaciski A i B portu RS485 w Reduxi Controller do portu COM falownika, jak pokazano dla Twojej serii.
Opis tekstowy tego obrazu
Schemat okablowania z tytułem X1/X3 G4 Series. Po lewej: rysunek liniowy spodu falownika SolaX z okrągłymi złączami i wentylatorami; jedno złącze jest zaznaczone czerwoną ramką. Turkusowa linia prowadzi do obszaru z turkusowym obrysem po prawej. U góry listwa wtykowa z podpisem SolaX Inverter COM z jedną pozycją zaznaczoną czerwoną ramką, połączoną czarną linią w dół z zaciskami. Poniżej: blok z podpisem Reduxi Controller z 4-pinowym zaciskiem z podpisem RS485; obok listwa czterech zacisków z podpisami GND, A, B, 5VDC. Zaciski A i B znajdują się w czerwonej ramce i są połączone czarną linią z przyłączem COM falownika.
Opis tekstowy tego obrazu
Schemat okablowania z tytułem X1/X3 Ultra Series. Po lewej: rysunek liniowy spodu falownika SolaX z kilkoma złączami i wentylatorami; jeden blok złączy jest zaznaczony czerwoną ramką. Turkusowa linia prowadzi do rysunku pokrywy z czterema gniazdami, z których jedno jest zaznaczone czerwoną ramką. Po prawej: duży obszar z turkusowym obrysem. U góry tabela z podpisem SolaX Inverter COM 1, połączona czarną linią z pokrywą. Poniżej: blok z podpisem Reduxi Controller z 4-pinowym zaciskiem z podpisem RS485; obok listwa czterech zacisków z podpisami GND, A, B, 5VDC. Zaciski A i B znajdują się w czerwonej ramce i są połączone czarną linią z przyłączem od falownika.
Opis tekstowy tego obrazu
Schemat okablowania z tytułem X1/X3 PRO Series. Po lewej: rysunek liniowy spodu falownika SolaX; na jego prawym końcu obszar z turkusowym obrysem z czterema opisanymi gniazdami RJ45, z których jedno jest zaznaczone czerwoną ramką. Turkusowa linia prowadzi do obszaru z turkusowym obrysem po prawej. U góry wtyk RJ45 z kolorowymi przewodami i tabelą pinów z podpisem Solax Inverter Com 1 / RS485 (kolumny Pin No. i Definition; piny 1 i 2 Not assigned; pin 3 linia +12V; piny 4 i 5 w czerwonej ramce, z opisami REMOTE_485A i REMOTE_485B; pin 6 GND2_COM; piny 7 i 8 Not assigned). Poniżej: blok z podpisem Reduxi Controller z 4-pinowym zaciskiem z podpisem RS485; obok listwa czterech zacisków z podpisami GND, A, B, 5VDC. Zaciski A i B znajdują się w czerwonej ramce i są połączone czarną linią z wtykiem RJ45.
3 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
4 Dodanie falownika SolaX do Reduxi
Po podłączeniu Reduxi Controller i falownika hybrydowego SolaX zarejestruj go jako nowe urządzenie.
4.1 Ustawienia podstawowe
Zaloguj się do lokalnego Reduxi Configurator (zob. punkt 3) i kliknij + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu paska bocznego Reduxi Configurator. Nagłówek: logo reduxi Configurator. Sekcja Devices (z ikoną minus) zawiera: Iskraemeco AM550 (ikona słupa elektrycznego) oraz dwie pozycje z ikonami słońca i bez widocznych nazw. Na dole przycisk Add device ze znakiem plus, zaznaczony prostokątem w kolorze cyjan.
W pierwszym kroku wybierz ustawienia podstawowe. Dla falownika jednofazowego wybierz X1. Dla falownika trójfazowego wybierz X3.
- Device type:
Hybrid Inverter - Typ:
SolaX Power X1 HybridlubSolaX Power X3 Hybrid - Nazwa: dowolna nazwa, na przykład Solax Power X3 Hybrid G4
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 1 Basic settings (krok 2, Communication channel, jest wyszarzony). Nagłówek: Basic settings. Pola: Device type *: Hybrid inverter (lista rozwijana); Type *: Solax Power X3 Hybrid G4 (lista rozwijana); Name *: Solax Power X3 Hybrid G4 (pole tekstowe). Przyciski: Back (po lewej), Next (po prawej, ciemny).
Należy kliknąć Next.
4.2 Ustawienia komunikacji
Drugi krok konfiguruje kanał komunikacji Modbus między Reduxi Controller a falownikiem SolaX. Wybierz TCP/IP lub RTU, zależnie od używanego połączenia.
4.2.1 Modbus TCP
| Parametr | Wartość |
|---|---|
| Połączenie | TCP/IP |
| IP | Adres IP falownika SolaX |
| Port | 502 |
| Modbus unit ID | Taki sam ID, jak ustawiony w falowniku. Domyślnie: 1
|
| Hasło użytkownika | Taki sam kod PIN jak dla wyświetlacza falownika, na przykład 2014
|
| PV | Czy zainstalowano PV: Yes lub No
|
| Bateria | Czy zainstalowano baterię: Yes lub No
|
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 2 Communication channel (krok 1 to Basic settings). Nagłówek: Communication channel and device configuration. Pola: Connection *: TCP/IP (lista rozwijana); IP *: puste; Port *: 502; Modbus unit ID *: 1; User password *: wpisana wartość (pole pokazuje hasło; wartość pominięta); PV *: Yes (lista rozwijana, podpowiedź: Is PV installed on the inverter?); Battery *: Yes (lista rozwijana, podpowiedź: Is battery installed on the inverter?). Przyciski: Back (po lewej), Test communication i Done (po prawej).
4.2.2 Modbus RTU
| Parametr | Wartość |
|---|---|
| Połączenie | Local Port |
| Port | 1 |
| Prędkość transmisji | 9600 |
| Data Bits | 1 |
| Stop Bits | 1 |
| Parity | None |
| Modbus unit ID |
1 (taki sam ID jak w falowniku) |
| Hasło użytkownika | Taki sam kod PIN jak dla wyświetlacza falownika, na przykład 2014
|
| PV | Czy zainstalowano PV: Yes lub No
|
| Bateria | Czy zainstalowano baterię: Yes lub No
|
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 2 Communication channel (krok 1 to Basic settings). Nagłówek: Communication channel and device configuration. Pola: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; User password *: wpisana wartość (pole pokazuje hasło; wartość pominięta); Phase *: L1 (podpowiedź: To what phase is the inverter connected to.); PV *: Yes (podpowiedź: Is PV installed on the inverter?); Battery *: Yes (podpowiedź: Is battery installed on the inverter?). Przyciski: Back (po lewej), Test communication i Done (po prawej).
4.3 Test komunikacji
Kliknij Test communication u dołu kreatora. Test jednorazowo odczytuje dane z falownika SolaX i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
Przykłady wyniku dla tego urządzenia:
Opis tekstowy tego obrazu
Zrzut ekranu okna dialogowego Test communication w Reduxi Configurator (krzyżyk zamknięcia w prawym górnym rogu, ciemny przycisk Close w prawym dolnym rogu). Zielony tekst w białym polu: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (częściowo ucięte na obrazie); PV_POWER_ACTIVE_MAX: 0.
Opis tekstowy tego obrazu
Zrzut ekranu okna z tytułem Test communication i przyciskiem zamknięcia x w prawym górnym rogu. Komunikat czerwonym tekstem: Unable to communicate with device. Ciemny przycisk w prawym dolnym rogu: Close.
Jeśli test się nie powiedzie, należy sprawdzić ustawienia i okablowanie, a następnie spróbować ponownie.
5 Sprawdzenie odczytów
5.1 Ostatnie pomiary
Sprawdź zmierzone wartości i komunikację w sekcji Devices – SolaX Power Inverter – Last Measurement w Reduxi Configurator.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Last measurements' urządzenia w Reduxi Configurator. Karty: Last measurements (aktywna), Analyze, Archive. U góry po prawej: lista odświeżania 'Without refreshing' i przycisk odświeżania. Karta 'Control type': przyciski Auto (jasnozielony) i Manual (ciemny, wybrany); znacznik czasu 14. 03. 2025 12:49:13. Wszystkie poniższe wartości mają znacznik czasu 14. 03. 2025 12:49:01, o ile nie zaznaczono inaczej. Karta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: puste (jednostka kW); enumeration.PV_STATE_NAME: CONNECTED. Karta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: puste (kW); Grid export active power limit: puste (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (znacznik czasu 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Włączenie sterowania przez Reduxi
Aby korzystać z zaawansowanego sterowania, włącz urządzenie do trybów optymalizacji systemu Reduxi. W sekcji Devices – SolaX Power Inverter w Reduxi Configurator ustaw control type na AUTO. Dopiero wtedy polecenia strategii wpływają na baterię.
Aby uzyskać maksymalną elastyczność i obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller.
Po dodaniu urządzenia możesz je monitorować i sterować nim w aplikacji Reduxi.
✓ Podsumowanie
Przygotowanie (punkt 1): Zainstaluj najnowsze oprogramowanie układowe. Dla Modbus TCP przygotuj dongle WiFi 3.0 lub WiFi & LAN 3.0.
Połączenie z SolaX (punkt 2): Podłącz falownik do Reduxi Controller przez Modbus TCP/IP lub połącz przewodami RS485 dla Modbus RTU.
Dodanie do Reduxi (punkty 3–4): Zaloguj się do interfejsu internetowego Reduxi, kliknij + Add device, wybierz X1 lub X3 i wpisz ustawienia komunikacji. Kliknij Test communication, a następnie Done.
Uruchomienie (punkt 5): Sprawdź ostatnie pomiary. Ustaw control type na AUTO i zdefiniuj strategię.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Modbus nie działa | Zainstaluj najnowsze oprogramowanie układowe. W sprawie aktualizacji skontaktuj się z service.global@solaxpower.com. |
| Brak połączenia Modbus TCP | Modbus TCP wymaga dongle WiFi 3.0 lub dongle WiFi & LAN 3.0. |
| Test komunikacji kończy się błędem | Sprawdź ustawienia i okablowanie. Sprawdź Modbus unit ID (domyślnie 1) i hasło użytkownika. Jest to kod PIN wyświetlacza falownika. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
