Zmniejsz koszty energii nawet o 70%: Reduxi integruje falowniki hybrydowe SolaX Power X1/X3 G4/Pro/Ultra przez Modbus TCP/IP lub RTU.

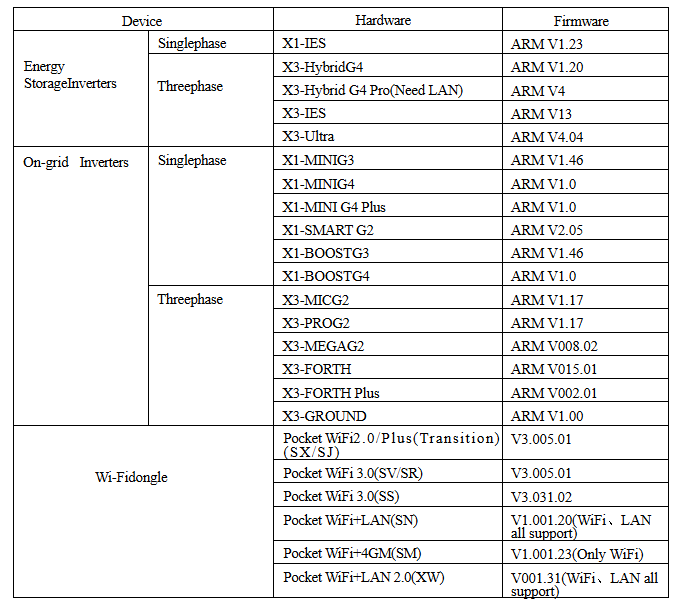

1. Oprogramowanie układowe Solax
Uwaga: Falownik musi mieć najnowszą aktualizację oprogramowania. W tym celu skontaktuj się bezpośrednio z działem wsparcia Solax Power pod adresem
2. Połączenie fizyczne
2.1 Modbus TCP/IP
Poniżej znajduje się symboliczny obraz całego połączenia od sterownika Reduxi do falownika:
Uwaga: Aby skonfigurować połączenie przez Modbus TCP, potrzebny jest moduł WiFi 3.0 lub WiFi & LAN 3.0 Dongle
2.2 Modbus RTU
Poniżej znajduje się symboliczny obraz całego połączenia od sterownika Reduxi do falownika:
2.2.1 Schematy połączeń:
3. Dodaj SolaX X1/X3 Hybrid Inverter do systemu Reduxi
Po podłączeniu Reduxi i SolaX Hybrid Inverter, możesz go zarejestrować jako nowe urządzenie.
3.1 Wybierz Dodaj urządzenie
Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk 'Dodaj urządzenie'.
3.2 Wybierz SolaX Power Hybrid Inverter
To zależy od posiadanego falownika. Jeśli masz falownik jednofazowy (X1), wybierz... Jeśli masz zainstalowany falownik trójfazowy, wybierz X3.

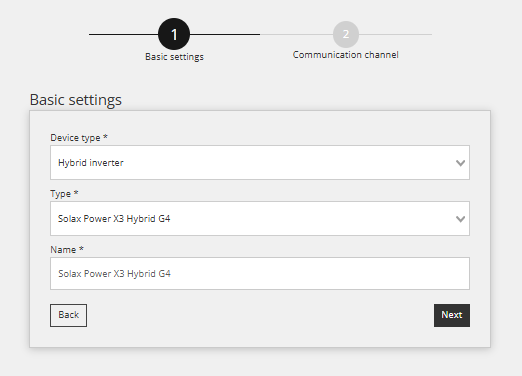

W pierwszym kroku definiowane są podstawowe ustawienia:
- Wybierz Typ urządzenia: Falownik hybrydowy,
- Wybierz Typ: SolaX Power X1 lub X3 Hybrid,
- Nazwij urządzenie, jak chcesz, na przykład: Solax Power X3 Hybrid G4
3.3 Konfiguracja urządzenia dla kanału komunikacji
Drugi krok polega na skonfigurowaniu kanału komunikacji, który jest niezbędny do prawidłowej komunikacji Modbus. W tym kroku ustanawiane jest połączenie komunikacyjne między sterownikiem Reduxi a falownikiem Solax Power.
Możesz wybrać połączenie TCP/IP lub RTU (w zależności od używanego urządzenia)

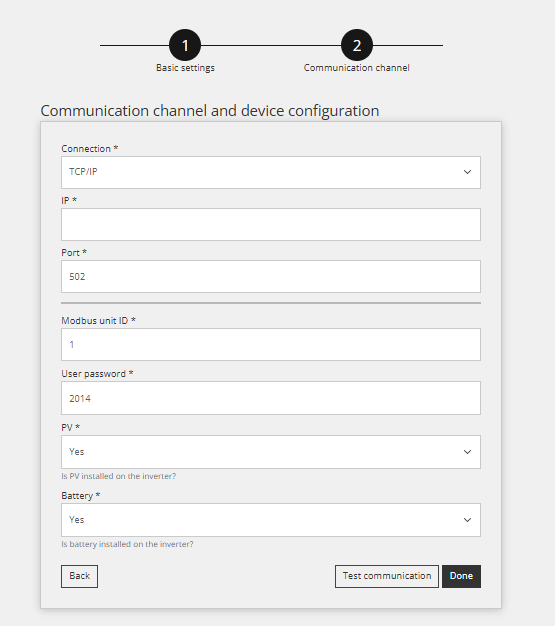

3.3.1 Modbus TCP
- Połączenie: TCP/IP
- IP: Wprowadź adres IP falownika Solax Power
- Port: 502
- Identyfikator jednostki Modbus: To jest ten sam identyfikator, który jest ustawiony na falowniku (jako domyślny 1)
- Hasło użytkownika: To ten sam kod PIN, co dla wyświetlacza na falowniku (na przykład 2014)
- PV: czy jest zainstalowana instalacja fotowoltaiczna? Tak lub Nie
- Akumulator: czy jest zainstalowany akumulator? Tak lub Nie

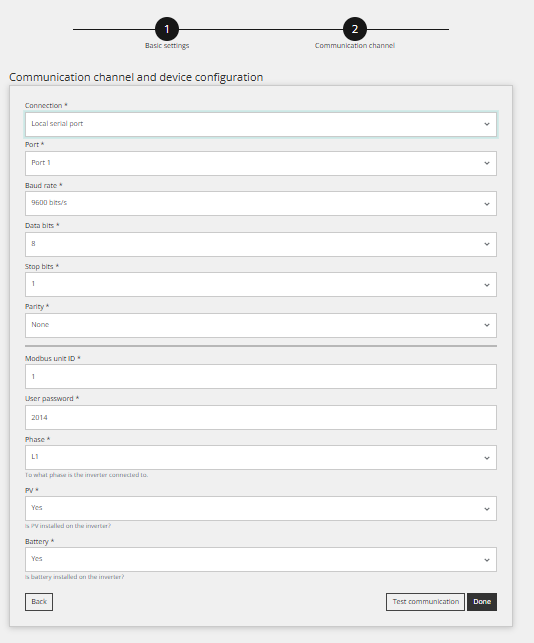

3.3.2 Modbus RTU
- Połączenie: Port lokalny
- Port: 1
- Prędkość transmisji: 9600
- Bity danych: 1
- Bity stopu: 1
- Parzystość: Brak
- Identyfikator jednostki Modbus: 1 (taki sam identyfikator jak na falowniku)
- Hasło użytkownika: To ten sam kod PIN, co dla wyświetlacza na falowniku (na przykład 2014)
- PV: czy jest zainstalowana instalacja fotowoltaiczna? Tak lub Nie
- Akumulator: czy jest zainstalowany akumulator? Tak lub Nie
3.4 Test komunikacji
Poniżej wszystkich pól kanału komunikacji wymienionych w poprzednim kroku znajduje się przycisk "Test Communication".
Ten przycisk służy do sprawdzenia, czy połączenie Modbus między urządzeniami działa prawidłowo.
Pomyślna odpowiedź (przykład):
Nieudana odpowiedź (przykład):
W takim przypadku sprawdź ustawienia, okablowanie i spróbuj ponownie.
3.5 Odczyty z urządzenia
Ta sekcja pokazuje, jak sprawdzić wartości pomiarowe urządzenia i czy komunikuje się ono prawidłowo. Można to zrobić w "Urządzenia /SolaX Power Inverter /Ostatni pomiar."
Aby uzyskać zaawansowane sterowanie, zintegruj urządzenie z trybami optymalizacji systemu Reduxi.
W obszarze Urządzenia/Falownik SolaX Power w konfiguratorze Reduxi, typ sterowania musi być ustawiony na AUTO, aby polecenia strategii wpływały na akumulator.
Aby osiągnąć maksymalną elastyczność i redukcję kosztów energii w odniesieniu do dynamicznych cen i dynamicznych taryf, postępuj zgodnie z instrukcjami dotyczącymi sposobu definiowania strategii pod tym linkiem: Strategie dla kontrolera Reduxi.
Po pomyślnym dodaniu urządzenie może być monitorowane i sterowane za pośrednictwem aplikacji Reduxi.
