Jak podłączyć falowniki hybrydowe AlphaESS Smile Hybrid Series do sterownika Reduxi
Obniżenie kosztów energii nawet o 70%: Reduxi integruje falowniki hybrydowe serii AlphaESS Smile przez Modbus TCP/IP lub RTU.
Opis tekstowy tego obrazu
Logo AlphaESS z hasłem your smart energy. Po lewej stylizowana litera A złożona z szarych, czarnych, zielonych i żółtych kształtów; po prawej słowo AlphaESS ciemnoszarym kolorem, a pod nim tekst your smart energy.
1 Dokumentacja techniczna
Dokumenty producenta dotyczące serii AlphaESS Smile:
- AlphaESS SMILE-G3 trójfazowy 4/6/8/10 kW – strona produktu producenta
- Karta katalogowa SMILE-G3-S3.6/S5/B5 – PDF, EN
- Karta katalogowa SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Wymagane wyposażenie
Przygotuj następujące elementy, zależnie od wybranego połączenia:
- Sterownik Reduxi Controller (zainstalowany i online)
- Falownik hybrydowy AlphaESS Smile z najnowszym oprogramowaniem układowym
- Modbus TCP/IP przez LAN: kabel Ethernet do falownika
- Modbus TCP/IP przez Wi-Fi: dongle Wi-Fi z najnowszym oprogramowaniem układowym
- Modbus RTU: kabel Ethernet ze złączem RJ45 dla przewodów RS 485 (zob. punkt 3)
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Podłączenie Reduxi Controller do falownika
Wybierz jedno z trzech połączeń, zależnie od sposobu wykonania instalacji:
- Modbus TCP/IP przez kabel LAN
- Modbus TCP/IP przez dongle Wi-Fi
- Modbus RTU
3.1 Modbus TCP/IP przez LAN

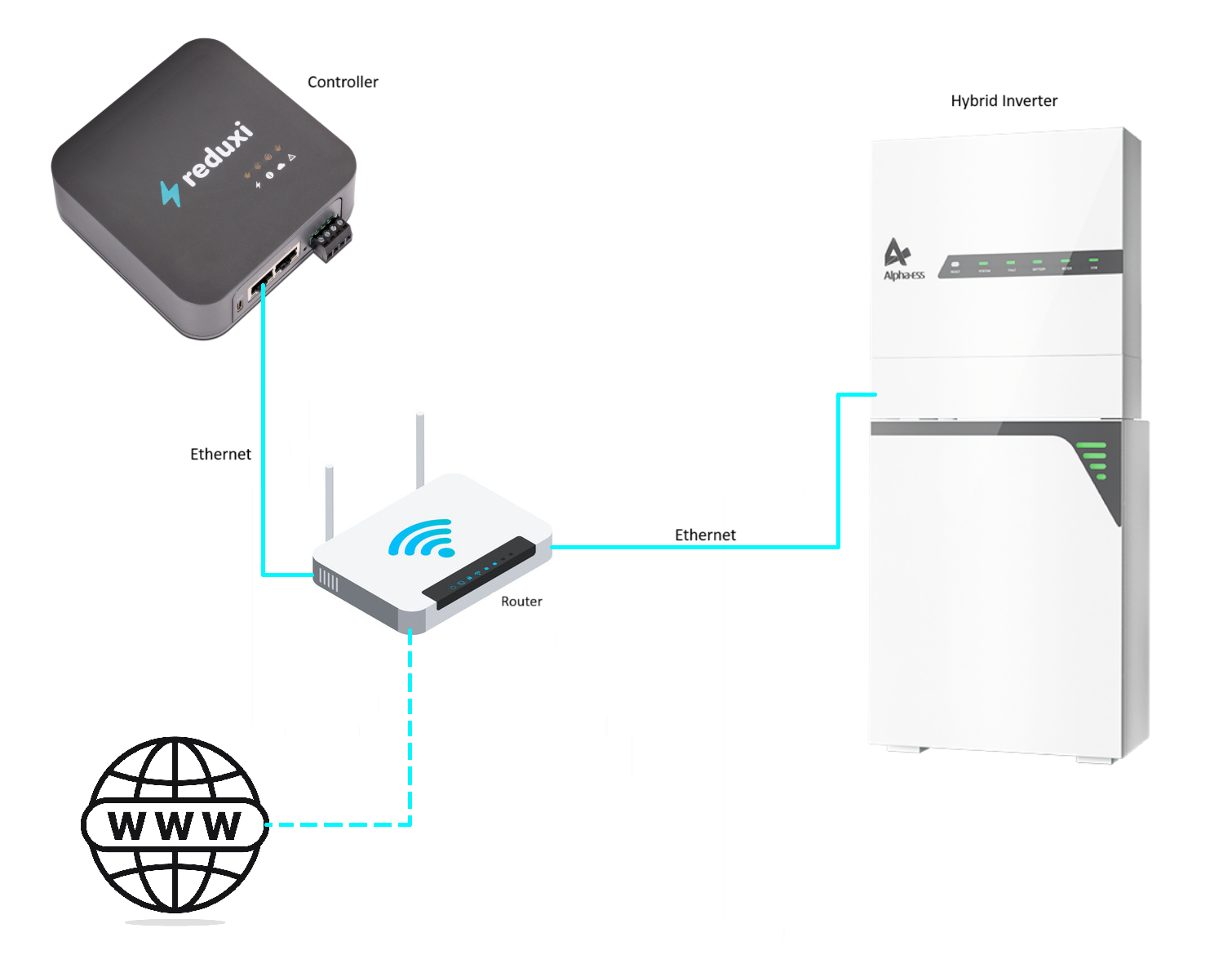

Obraz przedstawia całe połączenie od sterownika Reduxi do falownika.
Opis tekstowy tego obrazu
Schemat połączenia kablem LAN. Elementy: Reduxi Controller (szare pudełko z logo reduxi, podpis 'Controller'); router (biały router Wi-Fi, podpis 'Router'); ikona globusa WWW (internet); falownik hybrydowy (biała jednostka AlphaESS z zestawem baterii, podpis 'Hybrid Inverter'). Połączenia: Controller do routera: ciągła niebieskozielona linia z podpisem 'Ethernet'; router do falownika hybrydowego: ciągła niebieskozielona linia z podpisem 'Ethernet'; router do internetu (WWW): przerywana niebieskozielona linia.
Aby przeprowadzić aktualizację, należy skontaktować się z pomocą techniczną AlphaESS pocztą e-mail: info@alpha-ess.com
3.2 Modbus TCP/IP przez Wi-Fi
Obraz przedstawia całe połączenie od sterownika Reduxi do falownika.
Opis tekstowy tego obrazu

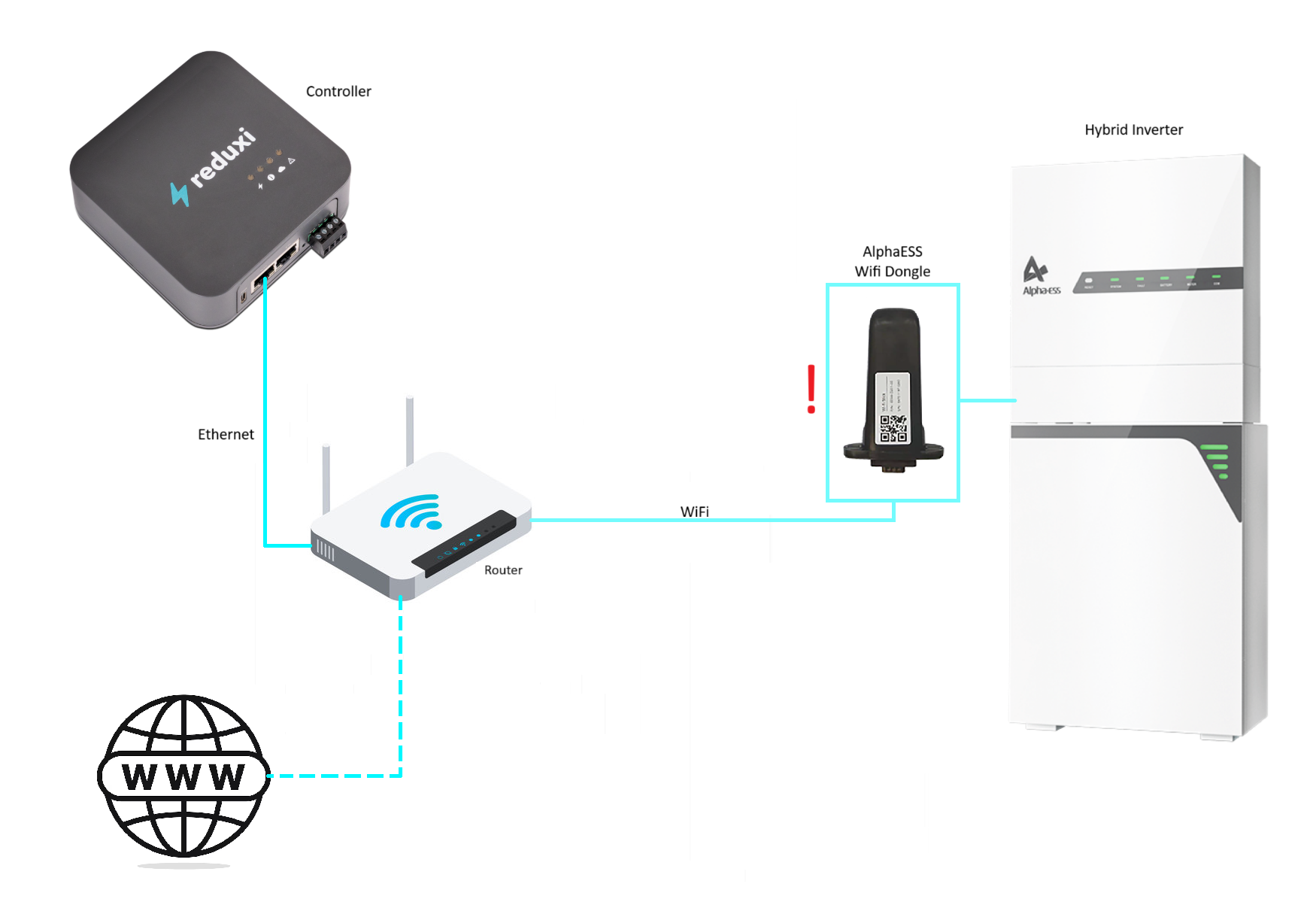

Schemat połączenia przez dongle Wi-Fi. Elementy: Reduxi Controller (szare pudełko z logo reduxi, podpis 'Controller'); router (biały router Wi-Fi, podpis 'Router'); ikona globusa WWW (internet); dongle Wi-Fi AlphaESS (czarny dongle, podpis 'AlphaESS WiFi Dongle', obok czerwony wykrzyknik); falownik hybrydowy (biała jednostka AlphaESS z zestawem baterii, podpis 'Hybrid Inverter'). Połączenia: Controller do routera: ciągła niebieskozielona linia z podpisem 'Ethernet'; router do internetu (WWW): przerywana niebieskozielona linia; router do dongle Wi-Fi AlphaESS: ciągła niebieskozielona linia z podpisem 'WiFi'; dongle do falownika hybrydowego: krótka niebieskozielona linia.
Aby przeprowadzić aktualizację, należy skontaktować się z pomocą techniczną AlphaESS pocztą e-mail: info@alpha-ess.com
3.3 Modbus RTU
Obraz przedstawia całe połączenie od sterownika Reduxi do falownika.
Opis tekstowy tego obrazu

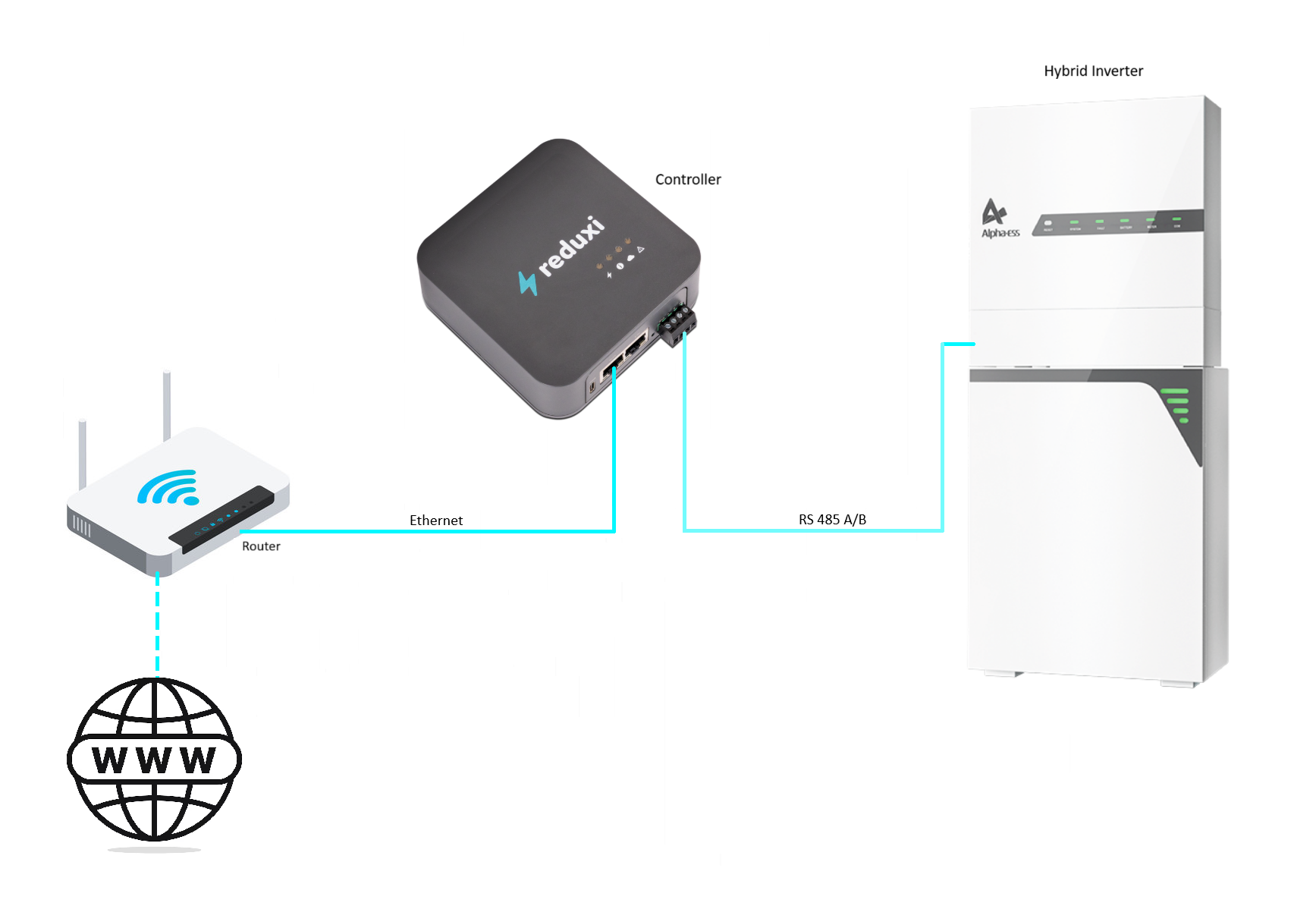

Schemat połączenia przez Modbus RTU. Elementy: Reduxi Controller (szare pudełko z logo reduxi, podpis 'Controller'); router (biały router Wi-Fi, podpis 'Router'); ikona globusa WWW (internet); falownik hybrydowy (biała jednostka AlphaESS z zestawem baterii, podpis 'Hybrid Inverter'). Połączenia: router do Controller: ciągła niebieskozielona linia z podpisem 'Ethernet'; Controller do falownika hybrydowego: ciągła niebieskozielona linia z podpisem 'RS 485 A/B'; router do internetu (WWW): przerywana niebieskozielona linia.
Okablowanie według serii:
AlphaESS Smile seria B
| Reduxi Controller | Kolor przewodu (controller) | Kolor przewodu (falownik) | Falownik AlphaESS |
|---|---|---|---|
| Kabel Ethernet | Złącze Ethernet RJ45 | ||
| RS 485 + | Niebiesko-biały | Niebiesko-biały | Pin 5 |
| RS 485 - | Niebieski | Niebieski | Pin 4 |
Opis tekstowy tego obrazu

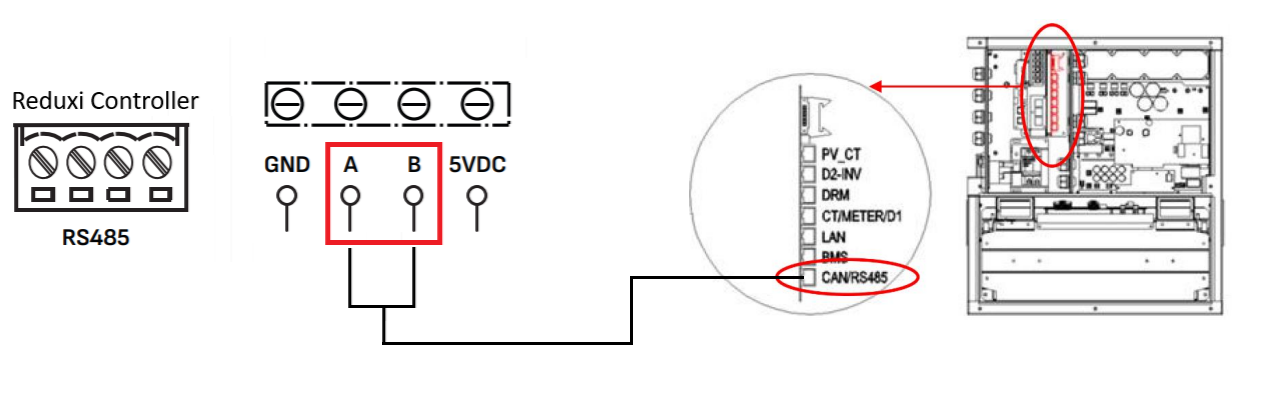

Schemat okablowania AlphaESS Smile seria B. Po lewej: 'Reduxi Controller' z 4-pinową listwą zaciskową z podpisem 'RS485'. Nad nią listwa jest opisana GND, A, B, 5VDC; zaciski A i B są otoczone czerwoną ramką. Czarna linia prowadzi od A i B do falownika po prawej. Po prawej: powiększone koło z listą złączy falownika z pozycjami PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS i CAN/RS485; pozycja CAN/RS485 jest zakreślona na czerwono i tam kończy się przewód od A i B. Czerwona strzałka łączy to koło z rysunkiem obudowy falownika, na którym obszar złączy jest zakreślony na czerwono.
AlphaESS Smile seria G
| Reduxi Controller | Kolor przewodu (controller) | Kolor przewodu (falownik) | Falownik AlphaESS |
|---|---|---|---|
| Kabel Ethernet | Złącze Ethernet RJ45 | ||
| RS 485 + | Niebiesko-biały | Niebiesko-biały | Pin 5 |
| RS 485 - | Niebieski | Niebieski | Pin 4 |
Opis tekstowy tego obrazu

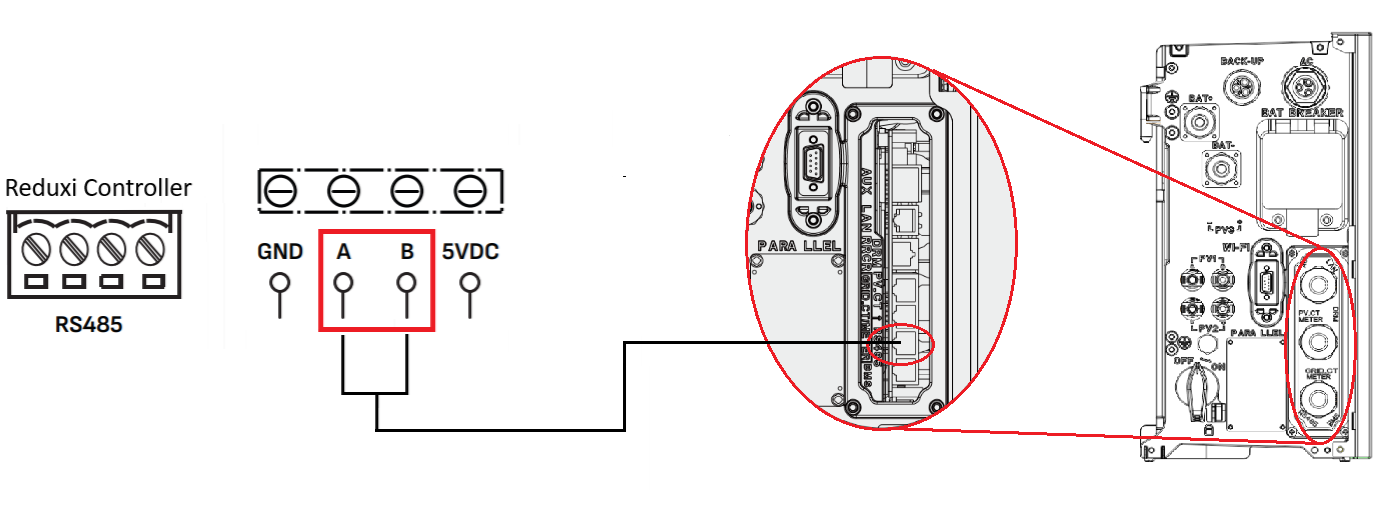

Schemat okablowania AlphaESS Smile seria G. Po lewej: 'Reduxi Controller' z 4-pinową listwą zaciskową z podpisem 'RS485'. Nad nią listwa jest opisana GND, A, B, 5VDC; zaciski A i B są otoczone czerwoną ramką. Czarna linia prowadzi od A i B do złącza w falowniku. Po prawej: powiększony owalny widok bloku złączy falownika z małym portem u góry i kilkoma portami typu RJ45; przewód kończy się na jednym z portów, zakreślonym na czerwono. Czerwone linie łączą owal z rysunkiem falownika po prawej, na którym dwie grupy portów po prawej stronie są zakreślone na czerwono; na rysunku falownika są opisy.
AlphaESS Smile seria T-10
| Reduxi Controller | Kolor przewodu (controller) | Kolor przewodu (falownik) | Falownik AlphaESS |
|---|---|---|---|
| Kabel Ethernet | Złącze Ethernet RJ45 | ||
| RS 485 + | Niebiesko-biały | Niebiesko-biały | Pin 5 |
| RS 485 - | Niebieski | Niebieski | Pin 4 |
Opis tekstowy tego obrazu

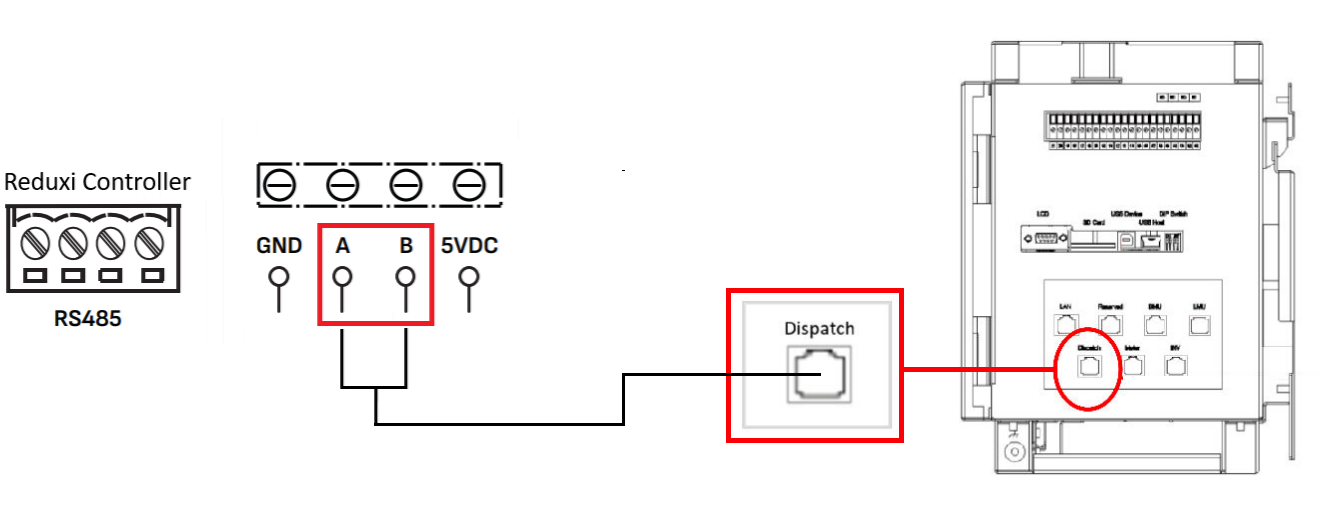

Schemat okablowania AlphaESS Smile seria T-10. Po lewej: 'Reduxi Controller' z 4-pinową listwą zaciskową z podpisem 'RS485'. Nad nią listwa jest opisana GND, A, B, 5VDC; zaciski A i B są otoczone czerwoną ramką. Czarna linia prowadzi od A i B do ramki w kolorze czerwonym z podpisem 'Dispatch', w której widać gniazdo typu RJ45. Czerwona linia prowadzi od tej ramki do czerwonego koła na rysunku falownika po prawej, oznaczającego port, do którego podłącza się kabel.
Aby przeprowadzić aktualizację, należy skontaktować się z pomocą techniczną AlphaESS pocztą e-mail: info@alpha-ess.com
Po zakończeniu aktualizacji należy przejść do Punktu 4.
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodanie falownika hybrydowego AlphaESS do Reduxi
Po podłączeniu falownika hybrydowego AlphaESS zarejestruj go jako nowe urządzenie.
5.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator na controllerze (zob. punkt 4) i kliknij + Add device.
Opis tekstowy tego obrazu

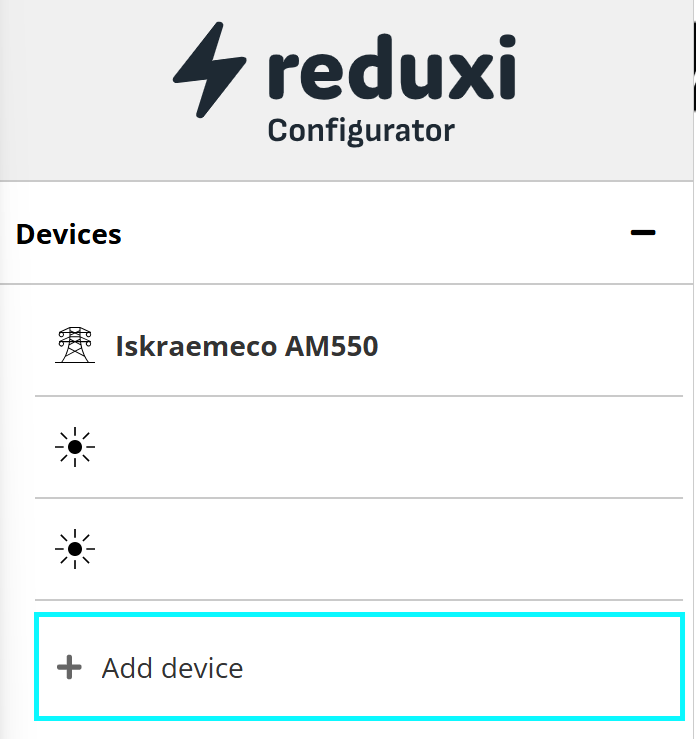

Zrzut ekranu paska bocznego Reduxi Configurator. Nagłówek: logo reduxi Configurator. Sekcja Devices (z ikoną minus) zawiera: Iskraemeco AM550 (ikona słupa elektrycznego) oraz dwie pozycje z ikonami słońca i bez widocznych nazw. Na dole przycisk Add device ze znakiem plus, zaznaczony prostokątem w kolorze cyjan.
W pierwszym kroku należy zdefiniować ustawienia podstawowe:
- Device type:
Hybrid Inverter - Typ:
AlphaESS Smile Series - Nazwa: dowolna nazwa, na przykład AlphaESS Smile G3-S5

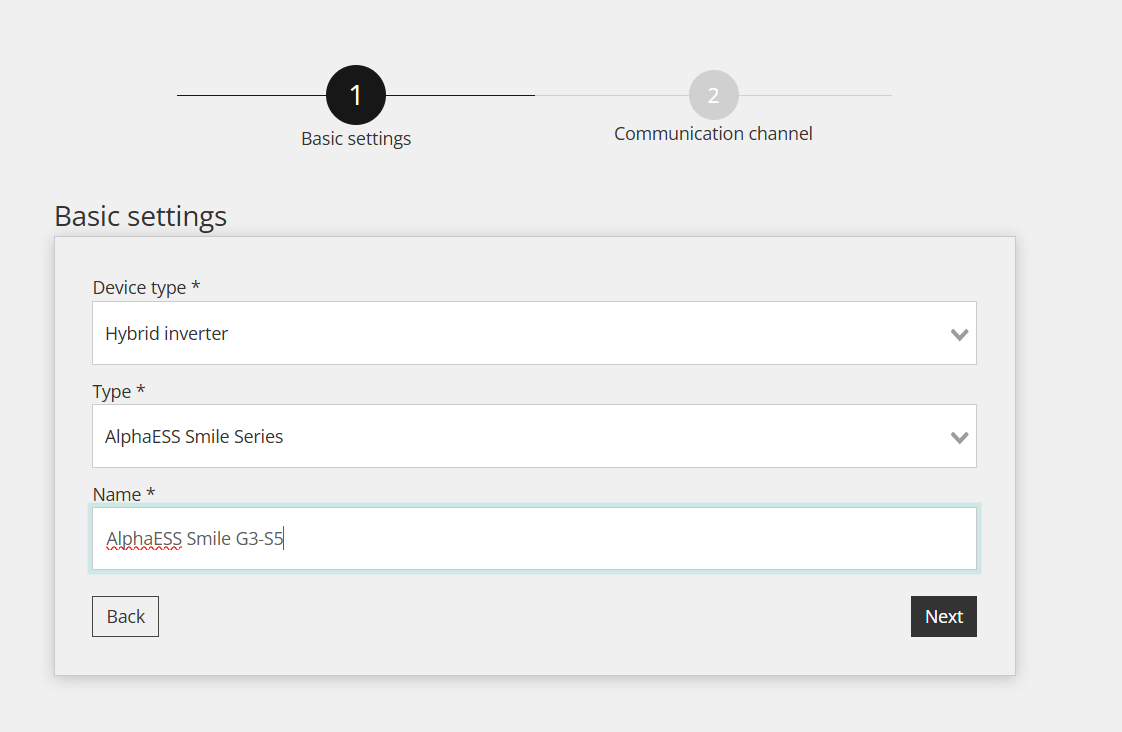

Opis tekstowy tego obrazu
Zrzut ekranu kroku 1 kreatora Reduxi Configurator, 'Basic settings' (krok 2, 'Communication channel', jest wyszarzony). Formularz: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (pole aktywne z kursorem, pisownia podkreślona). Przyciski: Back, Next.
Należy kliknąć Next, aby przejść do ustawień komunikacji.
5.2 Ustawienia komunikacji
Ten krok konfiguruje łącze Modbus między Reduxi Controller a falownikiem. Wybierz Modbus TCP/IP lub Modbus RTU, zależnie od używanego połączenia.
Modbus TCP
| Parametr | Wartość |
|---|---|
| Połączenie | TCP/IP |
| IP | Adres IP falownika AlphaESS lub użyj Scan for IP |
| Port | 502 |
| Modbus unit ID |
85 (domyślnie) |
Opis tekstowy tego obrazu

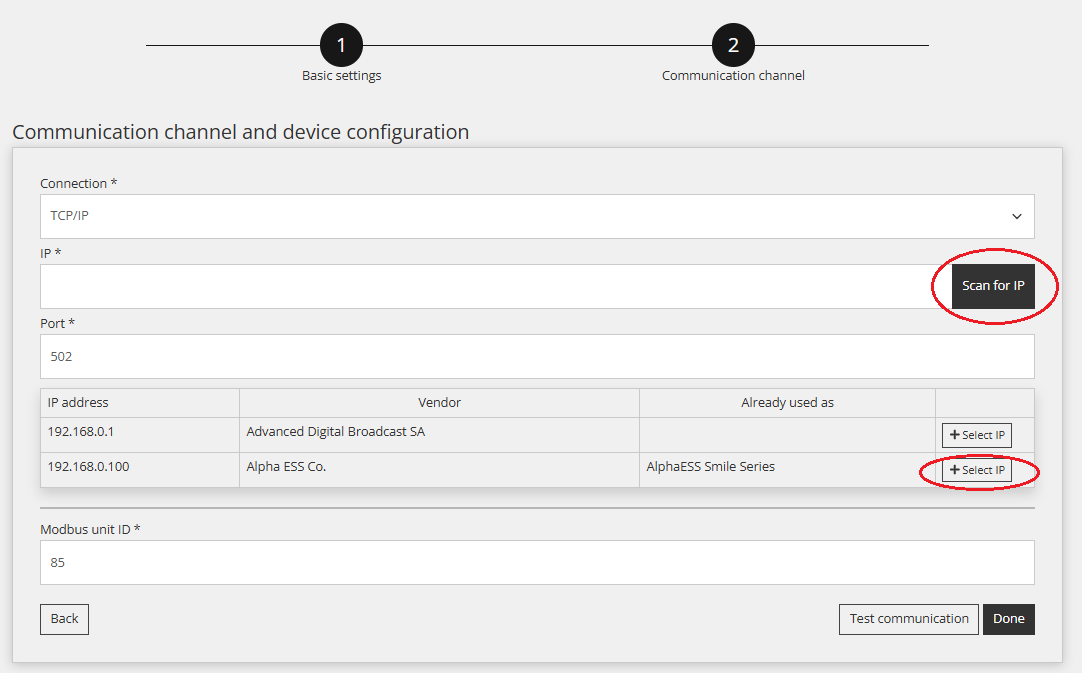

Zrzut ekranu kroku 2 kreatora Reduxi Configurator, 'Communication channel' (krok 1, 'Basic settings', ukończony), z tytułem 'Communication channel and device configuration'. Pola: Connection *: TCP/IP; IP *: puste, przycisk 'Scan for IP' zakreślony na czerwono; Port *: 502. Tabela znalezionych urządzeń z kolumnami IP address, Vendor, Already used as, w każdym wierszu przycisk '+ Select IP': wiersz 1: 192.168.0.1, Advanced Digital Broadcast SA, (puste); wiersz 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, jego przycisk '+ Select IP' zakreślony na czerwono. Modbus unit ID *: 85. Przyciski: Back, Test communication, Done.
Modbus RTU
| Parametr | Wartość |
|---|---|
| Połączenie | Local Port |
| Port | 1 |
| Prędkość transmisji | 9600 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID |
85 (domyślnie) |

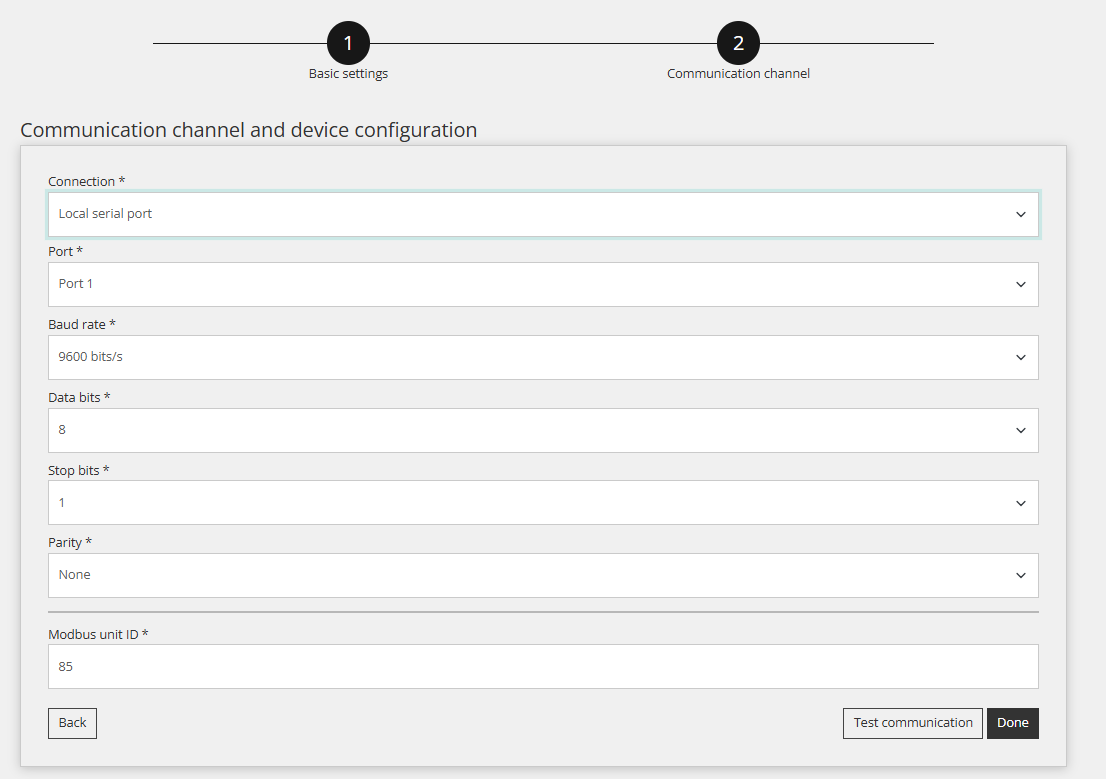

Opis tekstowy tego obrazu
Zrzut ekranu kroku 2 kreatora Reduxi Configurator, 'Communication channel' (krok 1, 'Basic settings', ukończony), z tytułem 'Communication channel and device configuration'. Pola: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Przyciski: Back, Test communication, Done.
5.3 Test komunikacji
Kliknij Test communication u dołu kreatora. Test jednorazowo odczytuje dane z falownika AlphaESS i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
Test daje jeden z dwóch wyników:
Opis tekstowy tego obrazu
Zrzut ekranu okna dialogowego Test communication w Reduxi Configurator (krzyżyk zamknięcia w prawym górnym rogu, ciemny przycisk Close w prawym dolnym rogu). Zielony tekst w białym polu: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (częściowo ucięte na obrazie); PV_POWER_ACTIVE_MAX: 0.
Opis tekstowy tego obrazu
Zrzut ekranu okna z tytułem Test communication i przyciskiem zamknięcia x w prawym górnym rogu. Komunikat czerwonym tekstem: Unable to communicate with device. Ciemny przycisk w prawym dolnym rogu: Close.
Jeśli test się nie powiedzie, należy sprawdzić ustawienia i okablowanie, a następnie spróbować ponownie.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Sprawdź zmierzone wartości i poprawność komunikacji urządzenia w Reduxi Configurator w sekcji Devices – AlphaESS Smile G3-S5 – Last measurements.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Last measurements' urządzenia w Reduxi Configurator. Karty: Last measurements (aktywna), Analyze, Archive. U góry po prawej: lista odświeżania 'Without refreshing' i przycisk odświeżania. Karta 'Control type': przyciski Auto (jasnozielony) i Manual (ciemny, wybrany); znacznik czasu 14. 03. 2025 12:49:13. Wszystkie poniższe wartości mają znacznik czasu 14. 03. 2025 12:49:01, o ile nie zaznaczono inaczej. Karta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: puste (jednostka kW); enumeration.PV_STATE_NAME: CONNECTED. Karta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: puste (kW); Grid export active power limit: puste (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (znacznik czasu 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Włączenie sterowania przez Reduxi
Aby korzystać z zaawansowanego sterowania, włącz urządzenie do trybów optymalizacji systemu Reduxi. W sekcji Devices – AlphaESS G3-S5 w Reduxi Configurator ustaw control type na AUTO. Dopiero wtedy polecenia strategii wpływają na baterię.
Aby uzyskać maksymalną elastyczność i obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller.
Po dodaniu urządzenia można je monitorować i sterować nim za pomocą aplikacji Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Zapoznaj się z dokumentami producenta i przygotuj kabel lub dongle Wi-Fi oraz laptop lub tablet.
AlphaESS Smile (punkt 3): Podłącz falownik przez LAN, dongle Wi-Fi lub Modbus RTU. Poproś wsparcie AlphaESS o najnowsze oprogramowanie układowe. Aktualizacja włącza komunikację TCP lub RTU.
Dodanie do Reduxi (punkty 4–5): Otwórz Configurator i dodaj urządzenie z typem AlphaESS Smile Series. Wpisz IP i port 502 lub wartości RTU oraz Modbus unit ID 85. Uruchom Test communication.
Uruchomienie (punkt 6): Sprawdź Last measurements i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź ustawienia i okablowanie. Sprawdź adres IP, port 502 i Modbus unit ID 85 oraz czy zainstalowano najnowsze oprogramowanie układowe (zob. punkt 3). |
| Modbus TCP nie odpowiada | Falownik musi mieć najnowsze oprogramowanie układowe, a w przypadku dongle Wi-Fi także dongle. Skontaktuj się ze wsparciem AlphaESS: info@alpha-ess.com. Aktualizacja włącza komunikację TCP. |
| Modbus RTU nie odpowiada | Sprawdź okablowanie (RS 485 + na pinie 5, RS 485 - na pinie 4) oraz ustawienia RTU: port 1, 9600 bodów, 8 bitów danych, 1 bit stopu, brak parzystości. Falownik musi mieć najnowsze oprogramowanie układowe. |
| Nie znaleziono adresu IP podczas skanowania | Należy wybrać odpowiedni adres IP na liście i dodać go przyciskiem select IP. W przeciwnym razie należy wprowadzić adres IP ręcznie. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
