Jak podłączyć falownik fotowoltaiczny sprzężony po stronie AC (falownik hybrydowy Deye, dodatkowa instalacja PV na porcie GEN) do sterownika Reduxi
Ustawienia falownika hybrydowego Deye z dodatkowym falownikiem PV sprzężonym po stronie AC na porcie GEN.
Opis tekstowy tego obrazu

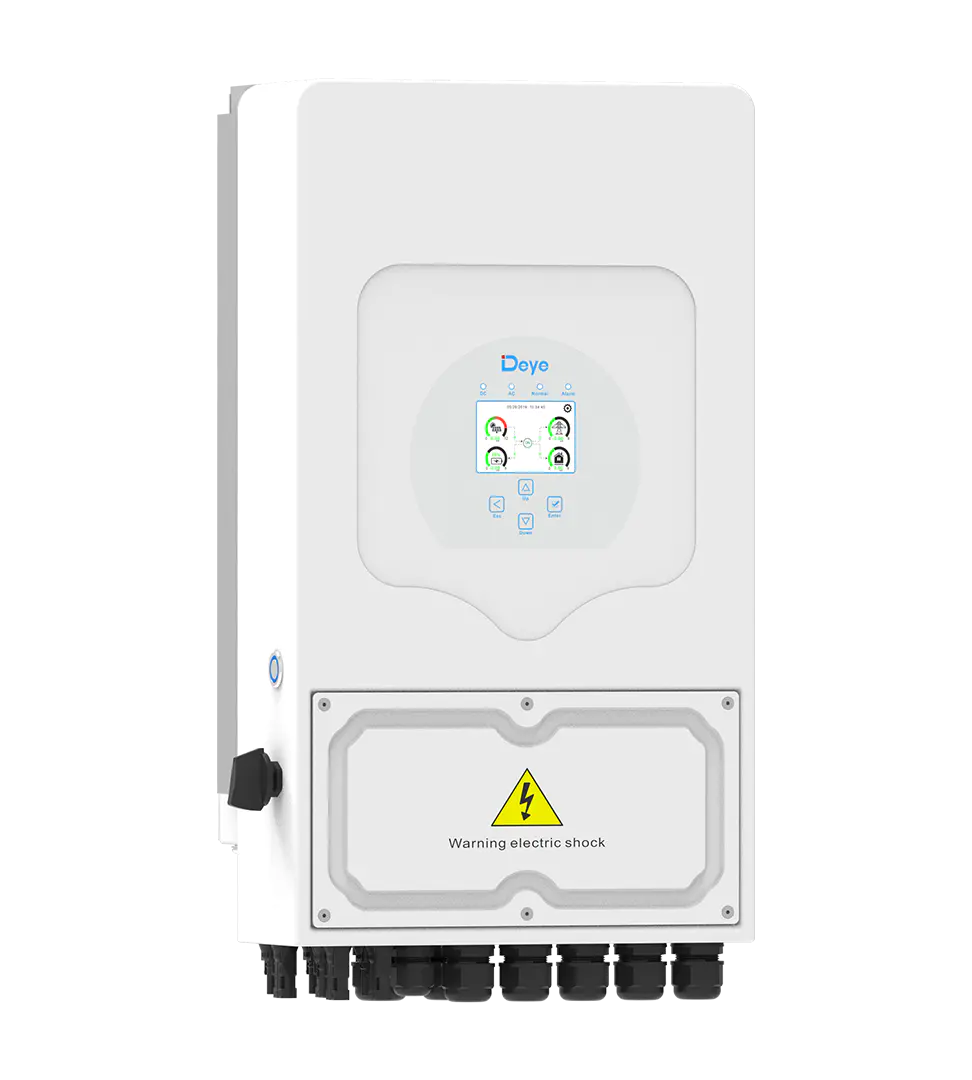

Zdjęcie białego naściennego falownika hybrydowego z logo „Deye” na froncie. Ma okrągły panel z małym kolorowym ekranem i przyciskami dotykowymi pod logo oraz zaokrągloną prostokątną osłonę u dołu z żółtym trójkątem ostrzegawczym z napisem „Warning electric shock”. Dławiki kablowe znajdują się na dolnej krawędzi.
1 Wymagane wyposażenie
Potrzebne są następujące elementy:
- Falownik hybrydowy Deye z dodatkowym falownikiem PV podłączonym do portu GEN
- Dodatkowy licznik Grid Tie (Grid_Tie_meter2) lub emulator RS485 Reduxi, jeśli licznika nie można podłączyć do falownika hybrydowego Deye (patrz Punkt 4)
- Reduxi Controller
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
2 Przegląd systemu i okablowanie
2.1 Schemat

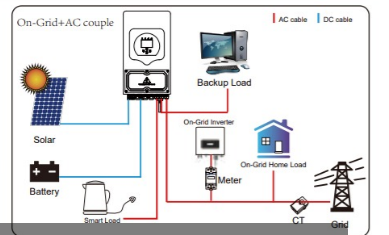

Schemat przedstawia falownik fotowoltaiczny sprzężony po stronie AC oraz falownik hybrydowy Deye z dodatkową instalacją PV podłączoną do portu GEN.
Opis tekstowy tego obrazu
Diagram zatytułowany „On-Grid+AC couple” z legendą: czerwona linia „AC cable”, niebieska linia „DC cable”. Elementy z opisami: falownik hybrydowy (u góry pośrodku); Backup Load (ikona komputera); Solar (ikona panelu); Battery; Smart Load (ikona czajnika); On-Grid Inverter (małe pudełko falownika); Meter; On-Grid Home Load (ikona domu); CT; Grid (słup energetyczny). Solar i Battery są połączone z falownikiem hybrydowym niebieskimi liniami DC. Czerwone linie AC łączą falownik z Backup Load, Smart Load, On-Grid Inverter i Meter oraz prowadzą do CT i Grid po prawej stronie; On-Grid Inverter i Meter zasilają On-Grid Home Load.

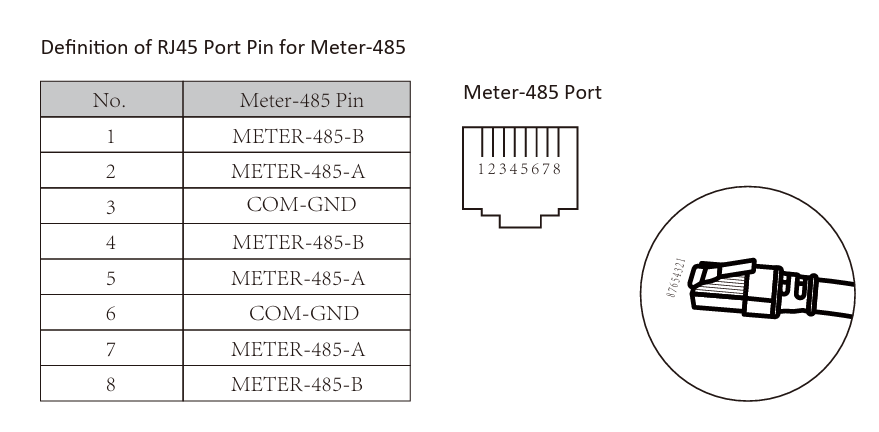

2.2 Definicja pinów
- PIN 1 i 2:
EX_meter_for_CT - PIN 4 i 5:
Grid_Tie_meter2
Opis tekstowy tego obrazu
Zrzut ekranu z instrukcji zatytułowany „Definition of RJ45 Port Pin for Meter-485”. Tabela z kolumnami No. i Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. Po prawej: rysunek „Meter-485 Port” jako gniazda RJ45 z numerowanymi pinami 1 2 3 4 5 6 7 8 oraz zakreślone w kółko powiększenie wtyczki RJ45 z kablem.
3 Konfiguracja urządzenia (falownik hybrydowy Deye)
3.1 Ustawienia zaawansowane

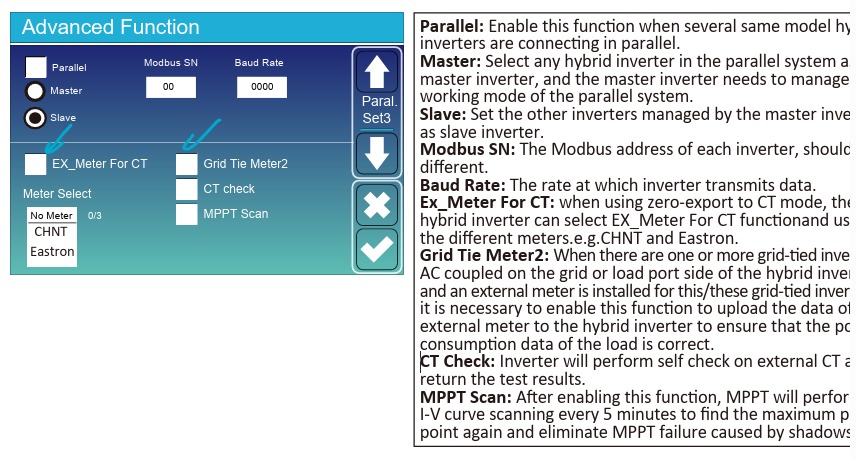

W Advanced Settings należy ustawić obie opcje na TRUE i wybrać swój licznik.
Opis tekstowy tego obrazu
Zrzut ekranu ekranu falownika Deye „Advanced Function” (niebieski panel) obok tekstu pomocy. Po lewej stronie: pole wyboru Parallel (niezaznaczone); przyciski opcji Master (niewybrany) i Slave (wybrany); Modbus SN: 00; Baud Rate: 9600; pole wyboru EX_Meter For CT z niebieską strzałką wskazującą na nie; pole wyboru Grid Tie Meter2 z niebieską strzałką wskazującą na nie; pole wyboru CT check; pole wyboru MPPT Scan; lista rozwijana Meter Select z wartością „No Meter” i pozycjami CHNT oraz Eastron. Na tym obrazie dwa pola wyboru ze strzałkami wyglądają na puste (brak widocznego znacznika), co różni się od podpisu „obie opcje ustawione na TRUE”. Przyciski boczne: Paral Set3, strzałka w dół, X, znacznik wyboru. Po prawej stronie: tekst pomocy (ucięty przy prawej krawędzi) opisujący Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check i MPPT Scan.
3.2 Ustawienia Modbus dla Grid_Tie_meter2
| Parametr | Wartość |
|---|---|
| Prędkość transmisji | 9600 |
| Slave | 2 |

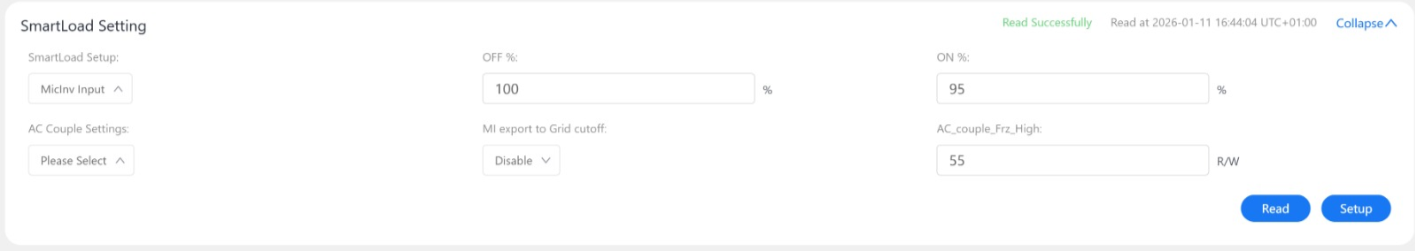

3.3 Dodatkowa instalacja PV na porcie GEN
Dodatkowa instalacja PV jest podłączona do portu GEN.
Opis tekstowy tego obrazu
Mały zrzut ekranu panelu ustawień zatytułowanego „SmartLoad Setting” (interfejs internetowy falownika Deye). Dwa wiersze pól: pierwszy wiersz: lista rozwijana SmartLoad setup, OFF % z wartością 100 i jednostką %, ON % z wartością 95 i jednostką %; drugi wiersz: lista rozwijana „AC Couple Settings” z napisem „Please select”, lista rozwijana „MI export to Grid cut-off” z wartością „Disable” oraz pole z wartością około 55 i jednostką. W prawym górnym rogu zielony komunikat „Read Successfully” ze znacznikiem czasu i odnośnik „Collapse”. Dwa niebieskie przyciski w prawym dolnym rogu: „Read” i „Setup”.
4 Emulator dodatkowego licznika Grid Tie
Emulatora należy użyć, gdy dodatkowego licznika Grid Tie nie można podłączyć do falownika hybrydowego Deye. W takim przypadku interfejs RS485 sterownika Reduxi emuluje dane licznika dla falownika hybrydowego Deye.

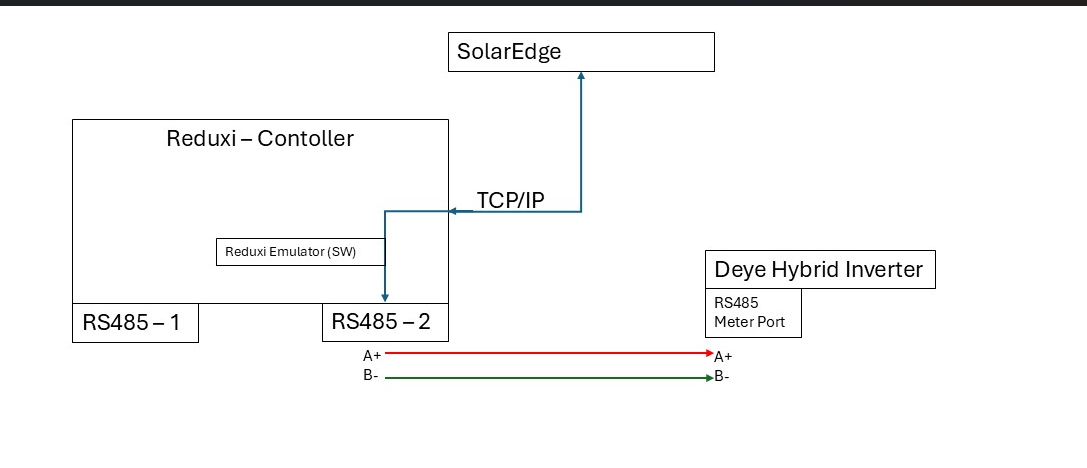

Schemat połączeń:
Opis tekstowy tego obrazu
Schemat połączeń emulatora. Pola: „SolarEdge” u góry; duże pole „Reduxi – Contoller” [pisownia jak na obrazie] zawierające małe pole „Reduxi Emulator (SW)” i dwa pola portów „RS485 – 1” oraz „RS485 – 2”; pole „Deye Hybrid Inverter” z podpolem „RS485 Meter Port”. Niebieska linia opisana „TCP/IP” prowadzi od pola SolarEdge do pola Reduxi Emulator (SW) wewnątrz sterownika, ze strzałką wskazującą RS485 – 2. Od RS485 – 2 dwie linie prowadzą do RS485 Meter Port w Deye: czerwona linia A+ do A+ i zielona linia B- do B-.
5 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
6 Dodawanie urządzenia do Reduxi
6.1 Ustawienia podstawowe
Należy dodać falownik hybrydowy Deye w Reduxi Configurator zgodnie z opisem w artykule Podłączenie falownika hybrydowego Deye do Reduxi. Należy zalogować się lokalnie do Reduxi Configurator (patrz Punkt 5) i kliknąć + Add device.
6.2 Test komunikacji
Na dole kreatora należy kliknąć Test communication. Test odczytuje falownik hybrydowy Deye jednokrotnie i niczego nie zapisuje. Jeśli test przebiegł pomyślnie, należy kliknąć Done: urządzenie zostanie utworzone dopiero po kliknięciu Done.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
7 Sprawdzenie odczytów
7.1 Last measurements
Po nawiązaniu komunikacji należy sprawdzić wartości urządzeń w Reduxi Configurator w sekcji Devices.
7.2 Włączenie sterowania przez Reduxi
Należy ustawić control type na AUTO. Dopiero wtedy polecenia strategii wpływają na urządzenie. Aby zdefiniować strategię, patrz Strategie dla sterownika Reduxi.
✓ Podsumowanie
Przygotowanie (Punkty 1–2): Należy przygotować falownik hybrydowy Deye, dodatkowy licznik Grid Tie lub emulator RS485 Reduxi oraz okablowanie.
Falownik hybrydowy Deye (Punkty 3–4): Należy ustawić obie opcje zaawansowane na TRUE, ustawić Grid_Tie_meter2 na 9600 baud i slave 2 oraz wyłączyć MI export to Grid.
Dodanie do Reduxi (Punkty 5–6): Należy zalogować się do Reduxi Configurator, dodać urządzenie i przetestować komunikację.
Uruchomienie (Punkt 7): Należy sprawdzić odczyty i ustawić typ sterowania na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Grid_Tie_meter2 nie odpowiada | Należy sprawdzić połączenie pinów (PIN 4 i 5), prędkość transmisji 9600 i adres urządzenia podrzędnego 2. |
| Dodatkowa instalacja PV eksportuje energię do sieci | Należy sprawdzić, czy opcja MI export to Grid jest ustawiona na Disabled (Punkt 3.3). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
