Jak podłączyć magazyn energii CHINT POWER CPS ES-125kW-261kWh-EU do sterownika Reduxi
Należy zintegrować magazyn energii CHINT C&I ze sterownikiem Reduxi przez Modbus TCP/IP, aby uzyskać maksymalną elastyczność i niższe koszty energii.
Opis tekstowy tego obrazu

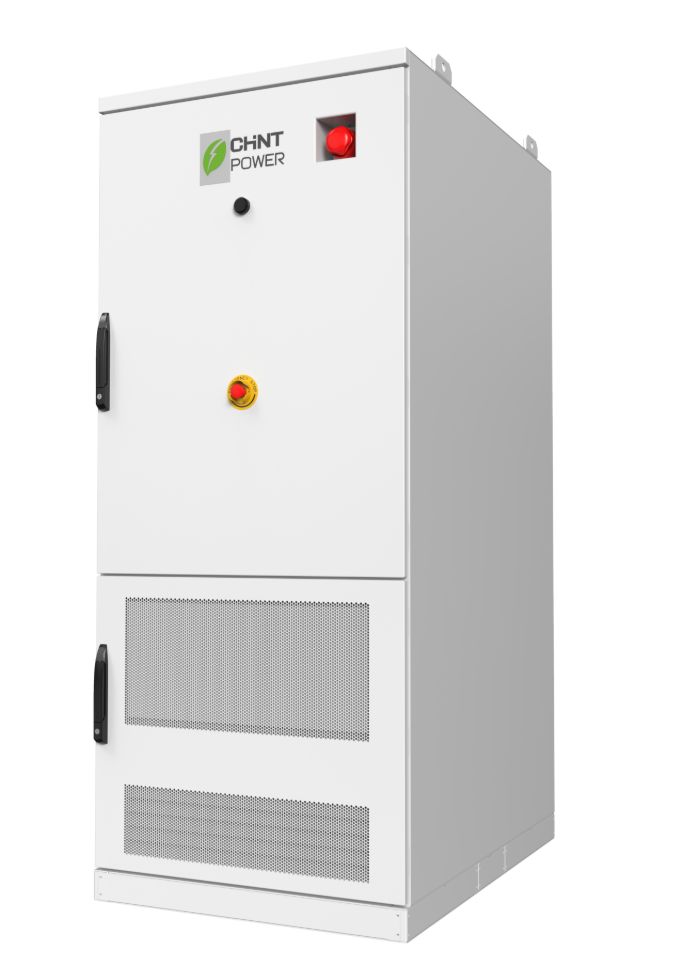

Zdjęcie produktowe (zdjęcie producenta) wolnostojącej białej zewnętrznej szafy magazynu energii z logo „CHINT POWER” (zielony symbol liścia) w górnej części frontu drzwi. Czerwony przycisk awaryjny znajduje się we wnęce w prawym górnym rogu frontu, a kolejny okrągły żółto-czerwony przycisk zatrzymania awaryjnego na środku drzwi; pod logo jest mały czarny okrągły przycisk. Drzwi mają czarną klamkę przy lewej krawędzi. Perforowane kratki wentylacyjne znajdują się w dolnej części drzwi i nad cokołem. Całość na białym tle.
1 Dokumentacja techniczna
Poniższe najważniejsze dane pochodzą z karty katalogowej producenta dla CPS ES-125kW/261kWh-EU.
Dokumenty producenta:
- Karta katalogowa – CPS ES-125kW/261kWh-EU (PDF, EN)
- Instrukcja obsługi – wydanie dla USA, Rev. 1.6 (PDF, EN)
- Instrukcja obsługi, model EU – CPS ES-125kW/261kWh-EU, v2.1, kwiecień 2026 (PDF, EN)
- Strona produktu CHINT POWER – CPS ES-125kW/261kWh-EU
2 Wymagane wyposażenie
- Sterownik Reduxi Controller (zainstalowany i online)
- Magazyn energii CHINT CPS ES-125kW-261kWh-EU, po uruchomieniu
- Kabel Ethernet (Cat5 lub Cat6) do portu LAN1 modułu LEMS
- Sieć lokalna wspólna dla magazynu energii i sterownika Reduxi lub bezpośrednie połączenie kablem z urządzeniem Reduxi
- Adres IP magazynu energii (można go znaleźć za pomocą skanowania sieci w Reduxi Configurator)
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Przegląd systemu i okablowanie
Magazyn energii CHINT (ESS) obsługuje protokół Modbus TCP do komunikacji ze sterownikiem Reduxi. Należy połączyć go kablem Ethernet (Cat5 lub Cat6) z tą samą siecią lokalną co sterownik Reduxi albo bezpośrednio z urządzeniem Reduxi. Połączenie wykonuje się przez port sieciowy LAN1 w module LEMS magazynu energii.
Opis tekstowy tego obrazu
Schemat połączenia sieciowego. Elementy: sterownik Reduxi (szare pudełko z logo reduxi, opis „Controller”); router (biały router Wi‑Fi, opis „Router”); ikona globu WWW (internet); szafa magazynu energii CHINT (biała szafa z logo CHINT POWER, czerwonym przełącznikiem i opisem „CHINT ESS CPS”). Połączenia: sterownik – router: ciągła jasnoniebieska linia opisana „Ethernet”; router – magazyn energii CHINT: ciągła jasnoniebieska linia opisana „Ethernet”; router – internet (WWW): przerywana jasnoniebieska linia.
Opis tekstowy tego obrazu
Rysunek producenta „Figure 3-10 LEMS Location”. Po lewej: rysunek liniowy otwartej szafy magazynu energii z modułami baterii ułożonymi po lewej stronie i drzwiami po prawej; moduł LEMS na drzwiach jest wyróżniony jasnoniebieskim polem i linią wskazującą z opisem „LEMS”. Po prawej: powiększony widok modułu LEMS w jasnoniebieskiej ramce z etykietą „4n”, portem LAN u góry oraz dwoma portami opisanymi „COM1” i „COM2”. Jasnoniebieska linia prowadzi od górnego portu do turkusowej wtyczki kabla Ethernet skierowanej w dół, z opisem „Ethernet”.
4 Konfiguracja urządzenia w ESS
Dwa ustawienia w ESS przygotowują go do współpracy z Reduxi: połączenie Modbus TCP i tryb zdalnego sterowania (remote dispatch).
4.1 Modbus TCP
ESS obsługuje komunikację Modbus TCP dla zewnętrznych systemów EMS, takich jak Reduxi. Komunikacja odbywa się przez port LAN1 modułu LEMS. W większości instalacji nie jest wymagane osobne działanie „włączenia Modbus”. Po uruchomieniu należy upewnić się, że:
- LEMS ma prawidłowy adres IP w sieci lokalnej,
- Reduxi ma dostęp do urządzenia przez sieć oraz
- port TCP
502jest otwarty w ESS.
Jeśli komunikacja nie działa, należy sprawdzić ustawienia sieciowe ESMU w interfejsie lokalnym i skorzystać z dokumentacji lub pomocy technicznej CHINT.
4.2 Ustawienia EMS (System remote dispatch)
Aby Reduxi mogło sterować magazynem energii CHINT, należy dostosować ustawienia w interfejsie internetowym ESS.
BMS znajduje się po wewnętrznej stronie drzwi. Jeśli po aktywowaniu ekranu dotykowego pojawi się prośba o hasło, należy wprowadzić następujące domyślne dane:
Nazwa użytkownika: admin · Hasło: 12345678
Opis tekstowy tego obrazu
Rysunek producenta „Figure 3-8 BMS Location” [zgodnie z nadrukiem na obrazie]. Rysunek liniowy otwartej szafy magazynu energii z modułami baterii ułożonymi po lewej stronie i otwartymi drzwiami po prawej. Jasnoniebieski kwadrat wyróżnia panel wyświetlacza po wewnętrznej stronie drzwi.
Następnie następuje przejście do strony głównej systemu.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego CHINT POWER ESS. Górne menu: Home, Setting (wyróżnione jasnoniebieskim polem), Monitor, History, Operation, Help; w prawym górnym rogu: przycisk Auto, użytkownik admin, język English. Menu po lewej: Basic parameters (wybrane), On-grid, Off-grid, Equipment parameters, User management. Karty: Strategy (wybrana), Economic, Others. Podkarty: Operation (wybrana), Backup, Fault handling, External ac solar. Pola: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Selektor stron u dołu pokazuje stronę 1.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego CHINT POWER ESS. Górne menu: Home, Setting (wybrane), Monitor, History, Operation, Help; w prawym górnym rogu: przycisk Auto, użytkownik admin, język. Menu po lewej: Basic parameters (wybrane), On-grid, Off-grid, Equipment parameters, User management. Karty: Strategy (wybrana), Economic, Others. Podkarty: Operation (wybrana), Backup, Fault handling, External ac solar. Pola: Dispatch mode: Self-consumption (tekst ucięty jako „Self-consumptio”) ze strzałką listy rozwijanej wyróżnioną jasnoniebieskim polem; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Selektor stron u dołu pokazuje stronę 1.
Opis tekstowy tego obrazu
Zrzut ekranu okna dialogowego „Modify parameter” w interfejsie internetowym CHINT ESS (przycisk zamknięcia X w prawym górnym rogu). Pole: Dispatch mode (wymagane) z zamkniętą listą rozwijaną o wartości „Self-consu.” (ucięte). Otwarta lista zawiera: No control; System remote dispatch (wyróżnione jasnoniebieskim polem); Device remote dispatch; Self-consumption (na zielono, bieżąca wartość); TOU; Remote plan dispatch; Peak shaving; jeszcze jedna pozycja ucięta u dołu. Zielony przycisk jest częściowo zasłonięty przez listę; strona w tle jest wyszarzona.
5 Logowanie do interfejsu internetowego Reduxi
Urządzenie dodaje się w Configurator, czyli interfejsie internetowym sterownika Reduxi Controller. Nie dodaje się go w samej aplikacji Reduxi ani w Reduxi Cloud. Configurator można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
reduxi.app), otworzyć lokalizację, przejść do Manage location → OEM devices i kliknąć Activate tunnel connection. Należy potwierdzić przyciskiem OK, odczekać około 30 sekund i kliknąć Go to controller. Configurator otworzy się w nowej karcie bez hasła.http://reduxi.local. Adres IP można znaleźć na liście urządzeń w routerze lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne). Jeśli hasło zostało zmienione podczas instalacji, należy użyć nowego. Nie jest to hasło do konta Reduxi.Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
admin nie jest kontem Reduxi. Adres reduxi.local działa tylko w tej samej sieci co sterownik.6 Dodawanie magazynu energii CHINT do Reduxi
Po podłączeniu i skonfigurowaniu magazynu energii (patrz Punkt 4) oraz otwarciu Configuratora (patrz Punkt 5) należy zarejestrować go jako nowe urządzenie (CHINT CPS ES-125kW-261kWh-EU).
6.1 Ustawienia podstawowe
Hybrid Inverter. Należy wybrać Type: CHINT CPS ES-125kW-261kWh-EU. Nazwę urządzenia można dowolnie ustawić, na przykład Chint Power ESS.Opis tekstowy tego obrazu
Zrzut ekranu paska bocznego Reduxi Configurator. Nagłówek: logo reduxi Configurator. Sekcja Devices (z ikoną minus) zawiera: Iskraemeco AM550 (ikona słupa elektrycznego) oraz dwie pozycje z ikonami słońca i bez widocznych nazw. Na dole przycisk Add device ze znakiem plus, zaznaczony prostokątem w kolorze cyjan.
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 1 „Basic settings” (krok 2 „Communication channel” wyszarzony). Formularz: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Przyciski: Back, Next.
6.2 Ustawienia komunikacji
W następnym kroku konfiguruje się kanał komunikacji, który jest niezbędny do prawidłowej komunikacji Modbus TCP/IP. Tworzy on połączenie między sterownikiem Reduxi a magazynem energii CHINT.
| Parametr | Wartość |
|---|---|
| Połączenie | TCP/IP |
| IP | Adres IP magazynu energii CHINT (aby znaleźć właściwy adres IP, można przeskanować sieć) |
| Port | 502 |
| Modbus unit ID | Takie samo ID jak ustawione w falowniku (domyślnie: 1) |
| Control mode | Należy wybrać, które tryby EMS są używane do sterowania EMS |
| Czy licznik energii i PV są podłączone | Należy ustawić na tak, jeśli licznik energii i PV są podłączone bezpośrednio do urządzenia ESS |
Opis tekstowy tego obrazu
Zrzut ekranu kreatora Reduxi Configurator, krok 2 „Communication channel” (krok 1 „Basic settings” ukończony), z tytułem „Communication channel and device configuration”. Pola: Connection *: TCP/IP; IP *: puste, z przyciskiem „Scan for IP”; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: przełącznik Yes; Is PV installed?: przełącznik Yes. Przyciski: Back, Test communication, Done.
6.3 Test komunikacji
Pod polami kanału komunikacji należy kliknąć Test communication. Test odczytuje urządzenie jednokrotnie, niczego nie zapisuje i sprawdza, czy połączenie Modbus TCP/IP między urządzeniami działa. Jeśli test przebiegł pomyślnie, należy kliknąć Done: urządzenie zostanie utworzone dopiero po kliknięciu Done.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
Opis tekstowy tego obrazu
Zrzut ekranu okna „Test communication” w Reduxi Configurator (przycisk zamknięcia X w prawym górnym rogu). Tekst na zielono: „Successful readout from device”. Wartości: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Przycisk: Close.
Opis tekstowy tego obrazu
Zrzut ekranu okna z tytułem Test communication i przyciskiem zamknięcia x w prawym górnym rogu. Komunikat czerwonym tekstem: Unable to communicate with device. Ciemny przycisk w prawym dolnym rogu: Close.
Jeśli test się nie powiedzie, należy sprawdzić okablowanie sieciowe, ustawienia IP oraz ustawienia sterownika Reduxi, a następnie spróbować ponownie.
7 Sprawdzenie odczytów
7.1 Sprawdzenie odczytów
Zmierzone wartości urządzenia i poprawność komunikacji można sprawdzić w Devices → Chint Power ESS → Last measurements.
Opis tekstowy tego obrazu
Zrzut ekranu strony urządzenia w Reduxi Configurator, wybrana karta „Last measurements” (pozostałe karty: Analyze, Archive, Details). Panel „Control type”: przyciski Auto (wybrany) i Manual. Panel „Battery”, wiersze (etykieta: wartość): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; następny wiersz: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; następny wiersz: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; następny wiersz: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Panel „Inverter”, wiersze: Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Panel „Other”: Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Każda wartość ma znacznik daty i godziny.
7.2 Włączenie sterowania przez Reduxi
Aby uzyskać zaawansowane sterowanie, należy zintegrować urządzenie z trybami optymalizacji systemu Reduxi. W Devices → Chint Power ESS w Reduxi Configurator należy ustawić control type na AUTO, aby polecenia strategii wpływały na baterię.
Aby uzyskać maksymalną elastyczność i niższe koszty energii przy cenach dynamicznych i taryfach dynamicznych, należy zdefiniować strategię zgodnie z opisem w artykule Strategie dla sterownika Reduxi.
Po pomyślnym dodaniu urządzenia można je monitorować i sterować nim za pomocą aplikacji Reduxi.
✓ Podsumowanie
Przygotowanie (Punkty 1–3): Należy zapoznać się z dokumentami producenta, przygotować kabel Ethernet oraz laptop lub tablet i podłączyć port LAN1 modułu LEMS do sieci lokalnej sterownika Reduxi.
Magazyn energii CHINT (Punkt 4): Należy upewnić się, że LEMS ma prawidłowy adres IP, a port TCP 502 jest otwarty, a następnie aktywować System remote dispatch w ustawieniach ESS.
Dodanie do Reduxi (Punkty 5–6): Należy otworzyć Configurator, dodać urządzenie typu CHINT CPS ES-125kW-261kWh-EU, wprowadzić adres IP, port 502 i Modbus unit ID (domyślnie 1) oraz uruchomić Test communication.
Uruchomienie (Punkt 7): Należy sprawdzić odczyty w Last measurements i ustawić typ sterowania na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test communication pokazuje „Unable to communicate with device”, urządzenie offline | Należy sprawdzić okablowanie sieciowe, ustawienia IP oraz ustawienia sterownika Reduxi. Należy sprawdzić, czy magazyn energii jest osiągalny, czy adres IP, port 502 i Modbus unit ID są poprawne oraz czy Modbus TCP jest dostępny w ESS (patrz Punkt 4). |
| Brak komunikacji mimo podłączonego kabla | Należy sprawdzić, czy LEMS ma prawidłowy adres IP w sieci lokalnej, czy Reduxi ma dostęp do urządzenia i czy port TCP 502 jest otwarty w ESS. Należy sprawdzić ustawienia sieciowe ESMU w interfejsie lokalnym i skorzystać z dokumentacji lub pomocy technicznej CHINT. |
| Ekran dotykowy prosi o hasło | Należy wprowadzić domyślne dane: nazwa użytkownika admin · hasło 12345678. |
| Polecenia Reduxi nie mają wpływu na baterię | Należy sprawdzić, czy w ESS aktywowano System remote dispatch (patrz Punkt 4) oraz czy typ sterowania w Reduxi jest ustawiony na AUTO (patrz Punkt 7). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Prawdopodobnie hasło zostało zmienione podczas instalacji: należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Użytkownik nie znajduje się w tej samej sieci co sterownik. Należy użyć adresu IP lub tunelu. |
