Reduxi z systemem magazynowania energii CHINT POWER CPS ES-125kW-261kWh-EU

Zaktualizowano

Integracja CHINT C&I ESS ze sterownikiem Reduxi przez Modbus TCP/IP dla maksymalnej elastyczności, kosztów i redukcji energii.


Czy panele Chint Power Systems America to najlepsze panele słoneczne...



1. Dokumentacja Chint Power

CPS ES-125kW-261kWh-EU:

Arkusz danych

Instrukcja obsługi



2. Jak podłączyć Chint Power ESS

2.1 Połączenie fizyczne

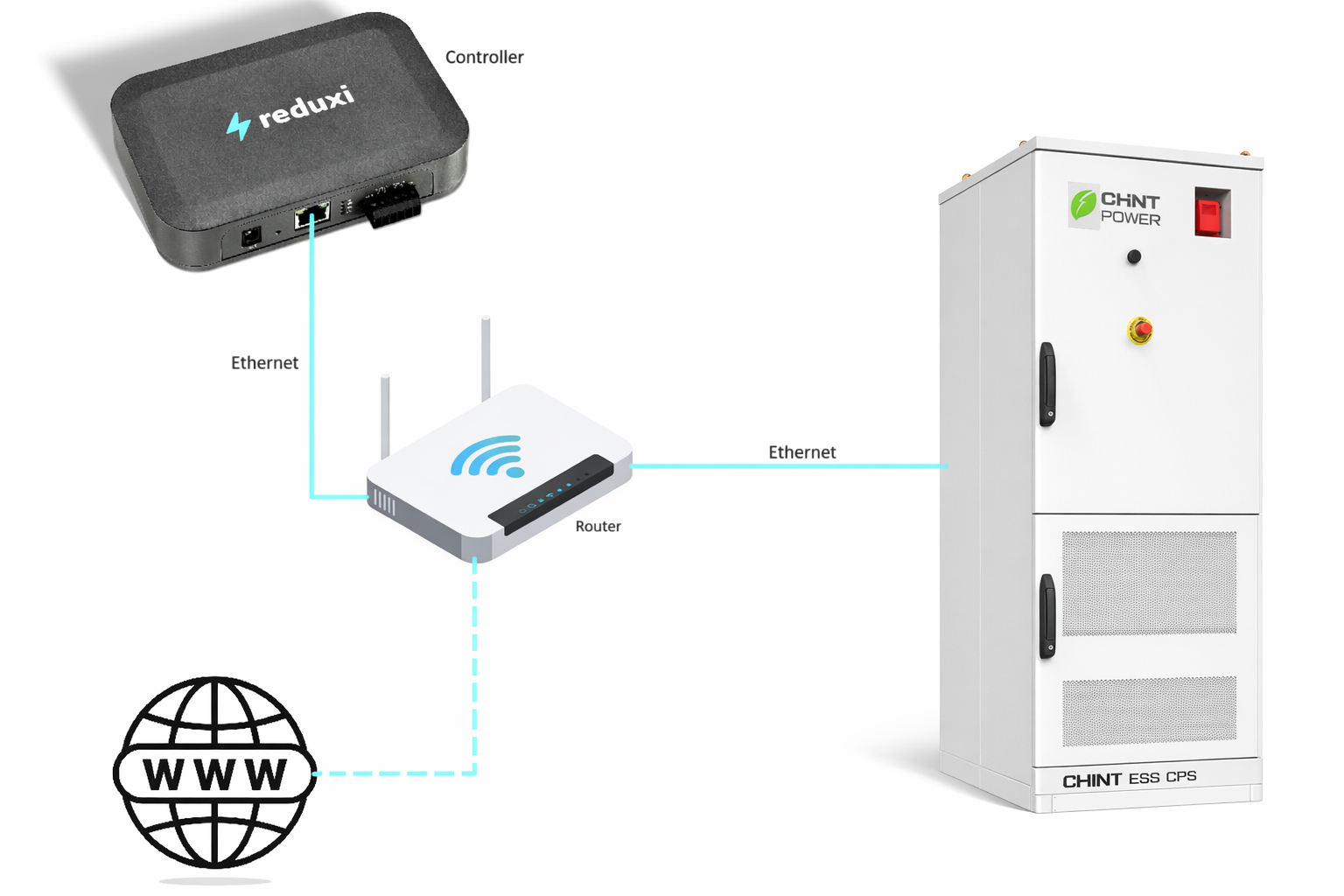

System magazynowania energii CHINT (ESS) obsługuje protokół Modbus TCP do komunikacji ze sterownikiem Reduxi. Musi być podłączony kablem Ethernet (Cat5 lub Cat6) do tej samej sieci lokalnej co sterownik Reduxi lub bezpośrednio do urządzenia Reduxi. Połączenie odbywa się przez port sieciowy LAN1 na module LEMS ESS.



2.2 Aktywacja komunikacji

2.2.1 Modbus TCP

System ESS obsługuje komunikację Modbus TCP dla EMS/Reduxi innych firm. Komunikacja odbywa się przez port LAN1 modułu LEMS. W większości instalacji nie jest wymagana żadna dedykowana akcja „włącz Modbus”. Po uruchomieniu upewnij się, że:

  • LEMS ma prawidłowy adres IP w sieci lokalnej,
  • Reduxi może dotrzeć do urządzenia przez sieć i
  • Port TCP 502 jest otwarty w ESS

Jeśli komunikacja nie działa, sprawdź ustawienia sieciowe ESMU w lokalnym interfejsie i skonsultuj się z dokumentacją/wsparciem CHINT.



2.2.2 Ustawienia EMS (Tryb zdalnego wysyłania systemu)

Aby Reduxi mógł sterować Chint ESS, należy dostosować ustawienia w interfejsie internetowym.

BMS znajduje się po wewnętrznej stronie drzwi. Jeśli po aktywacji dotykowej zostanie wyświetlony monit o hasło, należy wprowadzić następujące dane domyślnie:

Nazwa użytkownika: admin
Hasło: 12345678

Następnie zostaniesz przeniesiony na stronę główną systemu.

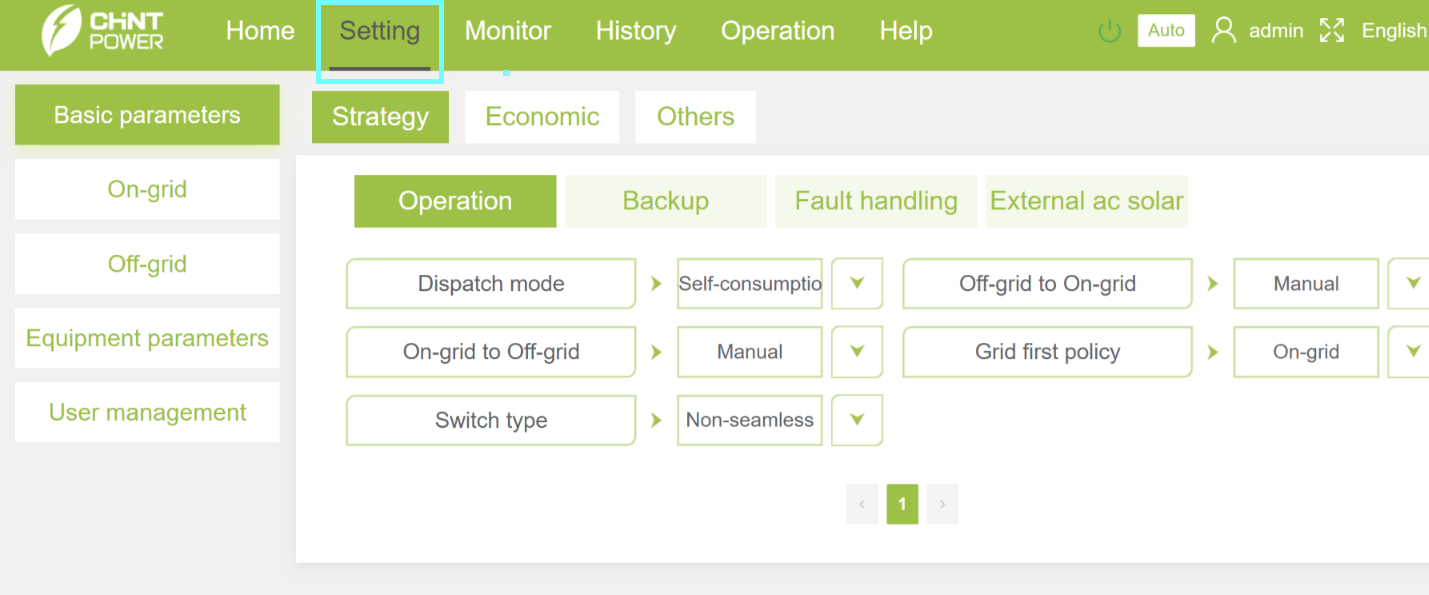

  1. Przejdź do podmenu „Ustawienia”:

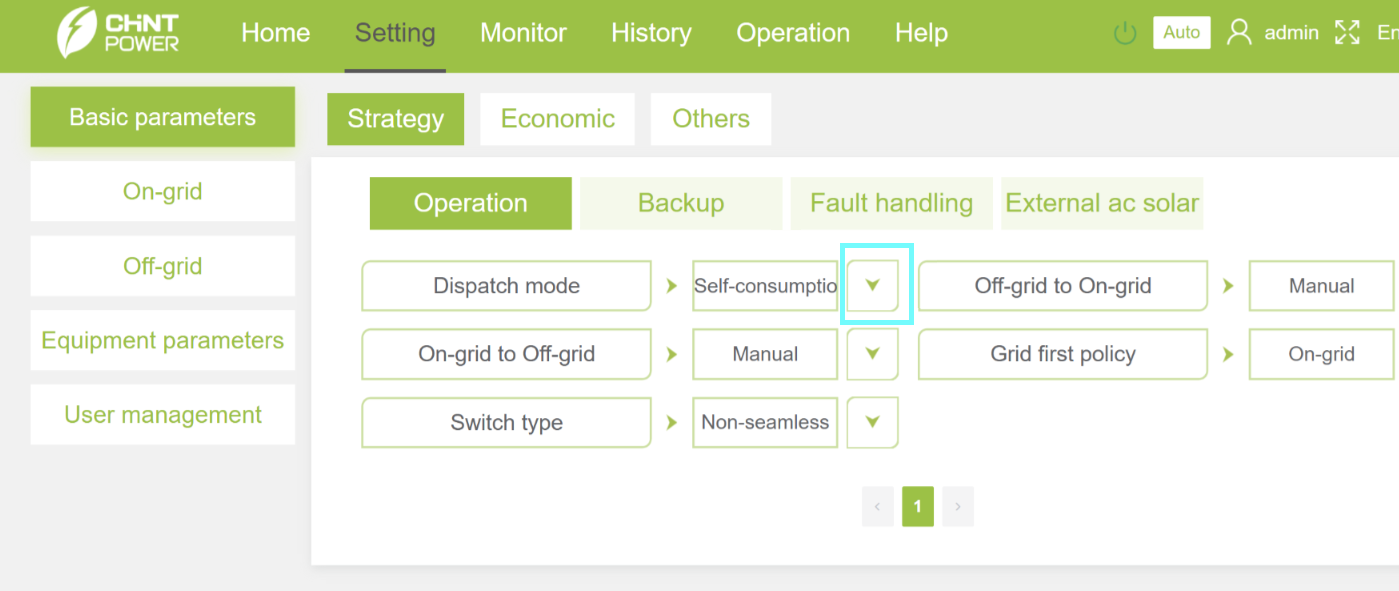

  2. Wybierz „Tryb wysyłania”:

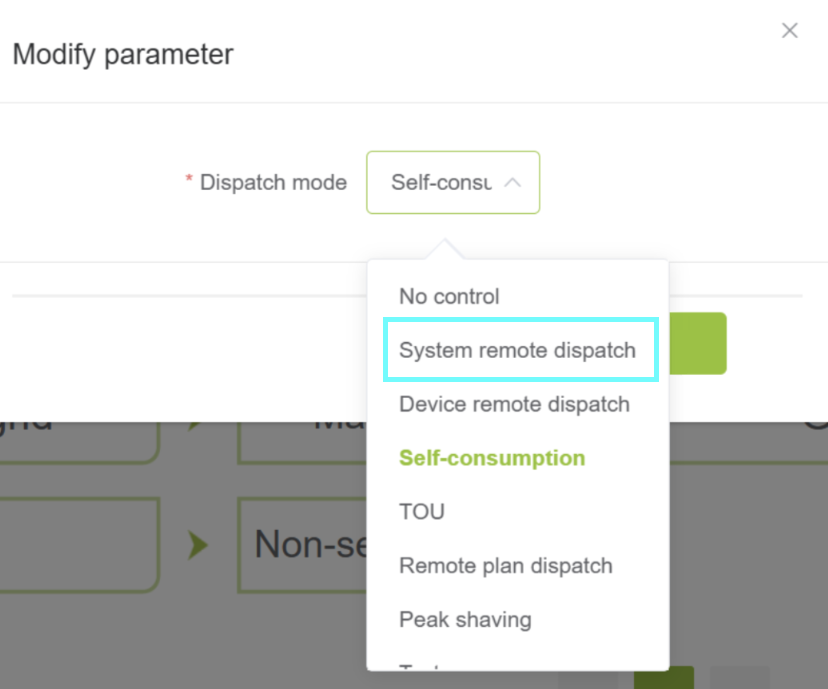

  3. aktywuj „Zdalne wysyłanie systemu”



3. Dodaj Chint Power ESS w konfiguratorze Reduxi

Po podłączeniu Reduxi i urządzenia ESS możesz zarejestrować je jako nowe urządzenie (CHINT CPS ES-125kW-261kWh-EU).



3.1 Dodaj urządzenie

Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk „Dodaj urządzenie”.

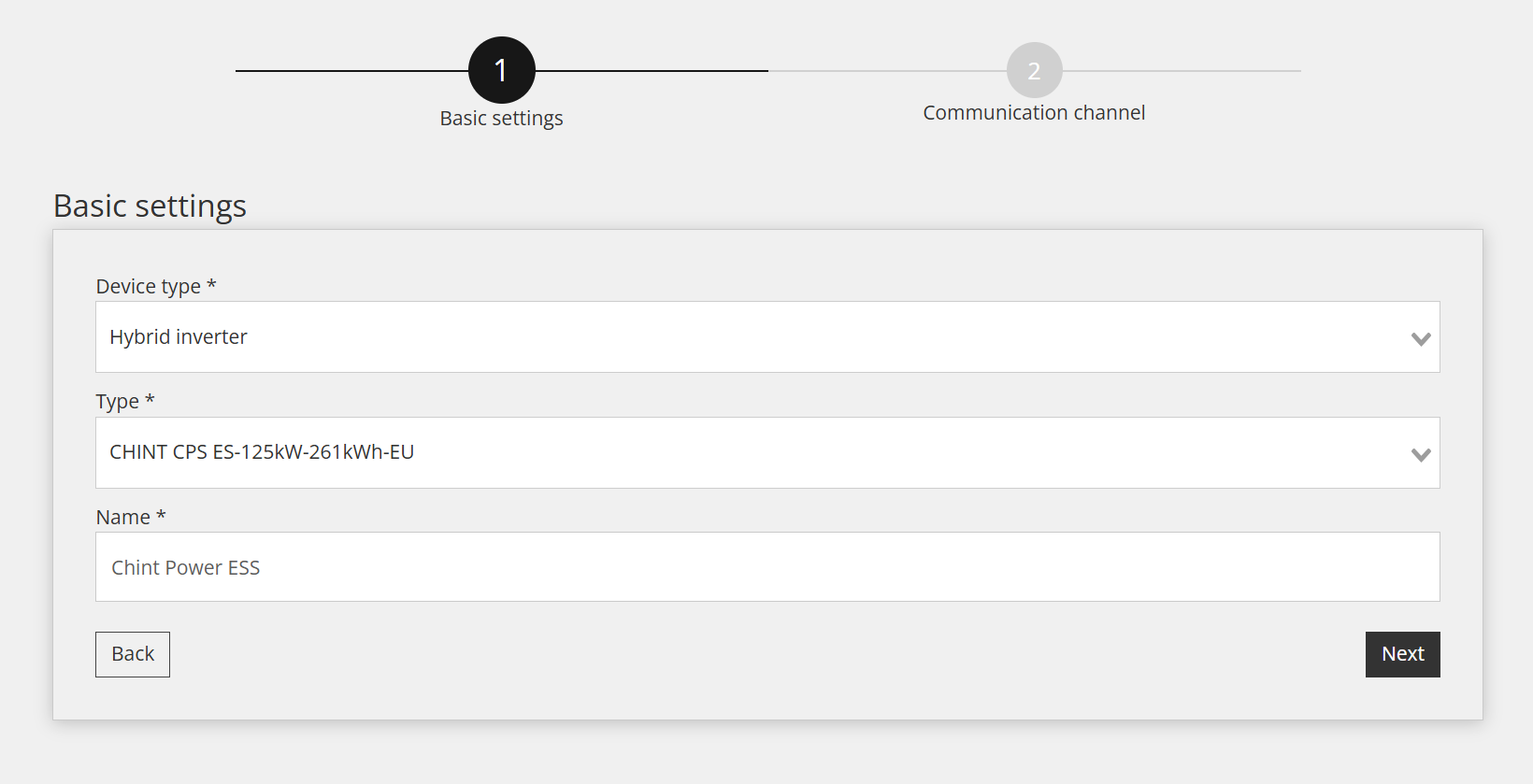

3.2 Wybierz CHINT CPS ES-125kW-261kWh-EU

W pierwszym kroku definiowane są podstawowe ustawienia:

  • Wybierz typ urządzenia: Inwerter hybrydowy,
  • Wybierz typ: CHINT CPS ES-125kW-261kWh-EU,
  • Nazwij urządzenie, jak chcesz, na przykład: Chint Power ESS

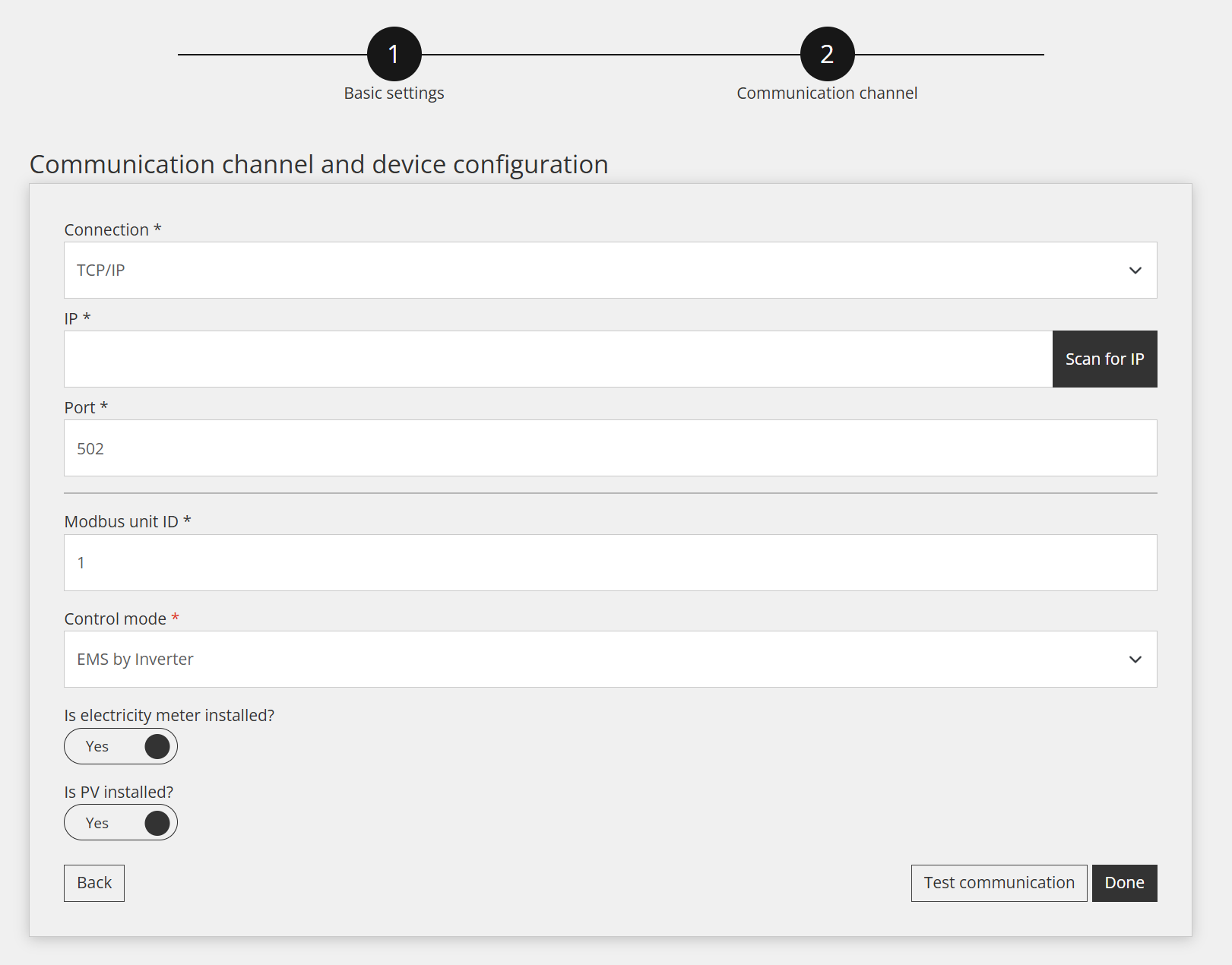

3.3 Konfiguracja urządzenia dla kanału komunikacyjnego

Trzeci krok polega na skonfigurowaniu kanału komunikacyjnego, który jest niezbędny do prawidłowej komunikacji Modbus TCP/IP. W tym kroku ustanawiane jest łącze komunikacyjne między sterownikiem Reduxi a urządzeniem Chint Power ESS.



Ustawienia kanału komunikacyjnego są wyświetlane poniżej:

  • Połączenie: TCP/IP
  • IP: Wprowadź adres IP Chint Power ESS (możesz przeskanować sieć, aby znaleźć żądany adres IP)
  • Port: 502
  • ID jednostki Modbus: To jest ten sam identyfikator, który jest ustawiony na falowniku (domyślnie 1)
  • Tryb sterowania: Wybierz tryby EMS, które powinny być używane do sterowania EMS.
  • Czy licznik energii elektrycznej i PV są podłączone: Ustaw „tak”, jeśli licznik energii elektrycznej i PV są podłączone bezpośrednio do urządzenia ESS.



3.4 Test komunikacji

Poniżej wszystkich pól kanału komunikacyjnego wymienionych w poprzednim kroku znajduje się przycisk „Test Communication”. Ten przycisk służy do sprawdzenia, czy połączenie Modbus TCP/IP między urządzeniami działa poprawnie.



Pomyślna odpowiedź (przykład):



Nieudana odpowiedź (przykład):


W takim przypadku sprawdź okablowanie sieciowe, ustawienia IP i ustawienia na sterowniku Reduxi, a następnie spróbuj ponownie.

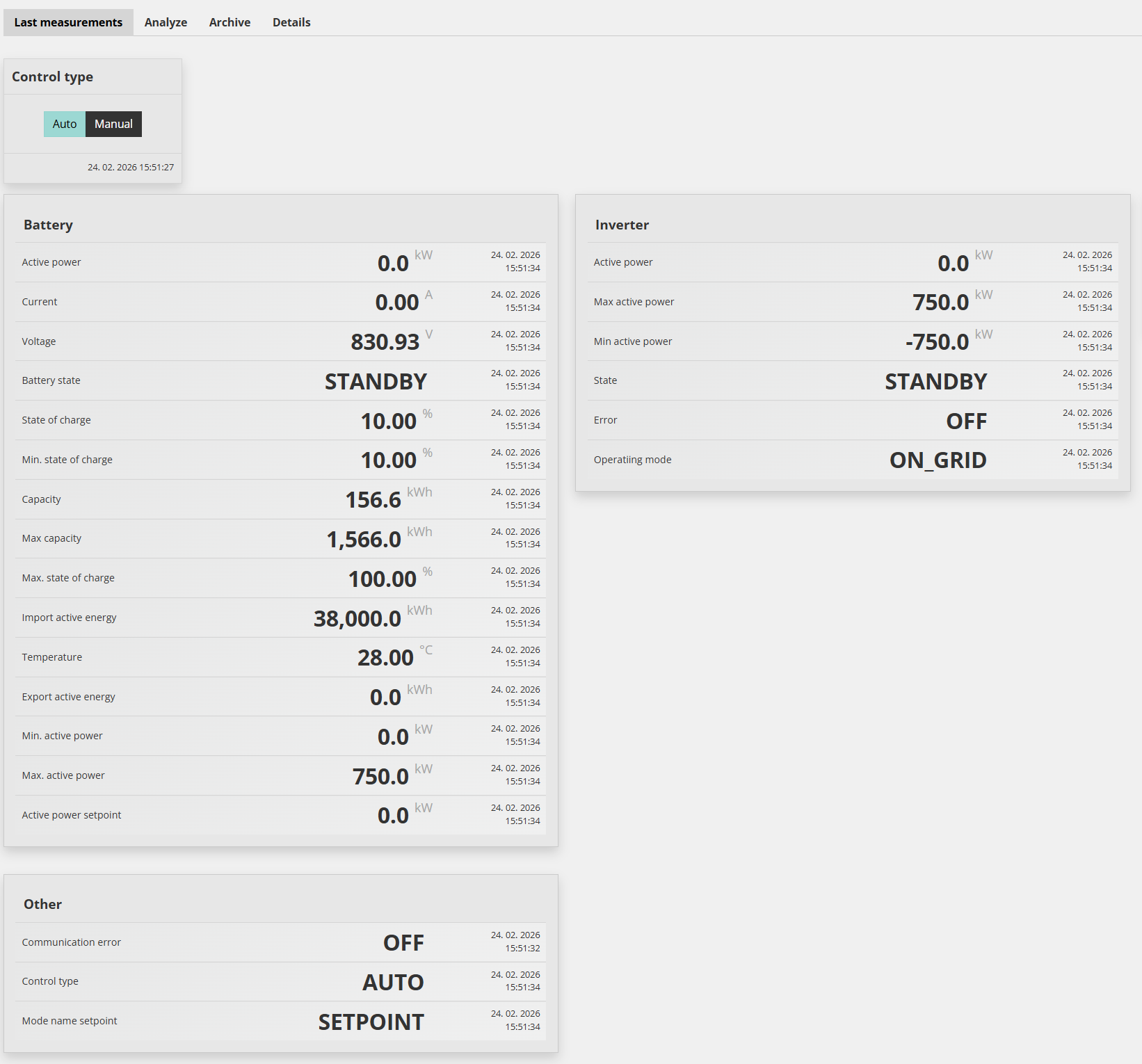

3.5 Odczyty z urządzenia

Ta sekcja pokazuje, jak sprawdzić zmierzone wartości urządzenia i czy komunikuje się ono poprawnie. Można to zrobić w „Urządzenia /Chint Power ESS /Ostatni pomiar."



Aby uzyskać zaawansowane sterowanie, zintegruj urządzenie z trybami optymalizacji systemu Reduxi. W Urządzenia /Chint Power ESS w konfiguratorze Reduxi, typ sterowania musi być ustawiony na AUTO, aby polecenia strategii wpływały na baterię.



Aby osiągnąć maksymalną elastyczność i redukcję kosztów energii w odniesieniu do cen dynamicznych i taryf dynamicznych, postępuj zgodnie z instrukcjami dotyczącymi definiowania strategii pod tym linkiem: Strategie dla kontrolera Reduxi.



Po pomyślnym dodaniu urządzenia można je monitorować i sterować za pomocą aplikacji Reduxi.
