KROK 1: Wymagania dotyczące podłączenia Goodwe do Reduxi
Aby umożliwić komunikację z Reduxi za pomocą protokołu Modbus TCP, potrzebujesz następujących rzeczy:
- Goodwe 2.0 Cybersecurity Dongle
- Włącz protokół Modbus TCP na urządzeniu Goodwe za pośrednictwem SEMS +
- Adres IP urządzenia Goodwe
Zdecydowanie zalecamy zawsze aktualizację do Goodwe 2.0 Cybersecurity Dongle podczas instalacji Reduxi. Jeśli używasz wersji dongle 1.0 lub 2.0, funkcjonalność systemu może być ograniczona.
KROK 2: AKTUALIZACJA GOODWE DONGLE, FALOWNIKA i BMS
Przed rozpoczęciem instalacji Reduxi kluczowe jest zaktualizowanie dongle Goodwe, falownika i BMS do najnowszej wersji FW.
Poniżej znajduje się tabela minimalnych wymagań FW dla różnych typów dongli i falowników Goodwe.
KROK 3: Włącz protokół Modbus TCP na urządzeniu Goodwe
Proces ten różni się w zależności od typu dongle zainstalowanego na miejscu. Zdecydowanie zalecamy instalację zabezpieczonego dongle Goodwe 2.0. Poniżej znajduje się podsumowanie dla każdego typu dongla.
| Dongiel WiFi/LAN 1.0 | Dongiel WiFi/LAN 2.0 | Dongiel Cyber Security 2.0 |
|
W tym przypadku protokół Modbus TCP musi zostać aktywowany przez Dział Wsparcia Technicznego GoodWe. Aby to zrobić, wyślij e-mail na adres: service.se@goodwe.com
|
W tym przypadku protokół Modbus TCP musi zostać aktywowany przez Dział Wsparcia Technicznego GoodWe. Aby to zrobić, wyślij e-mail na adres: service.se@goodwe.com
|
Jeśli numer seryjny zaczyna się od 72100, jest to wersja z funkcjami cyberbezpieczeństwa. W tym przypadku protokół Modbus TCP jest aktywowany za pośrednictwem aplikacji SEMS+.
|
3.1 Jak aktywować Modbus TCP na donglu Cybersecurity 2.0
WAŻNA UWAGA: Protokołu Modbus TCP nie można aktywować na donglu Cybersecurity 2.0 przez wsparcie techniczne GoodWe. Można to zrobić wyłącznie za pośrednictwem aplikacji SEMS+ na miejscu.
Połącz się z falownikiem Goodwe za pośrednictwem aplikacji SEMS+. Pobierz z poniższego kodu QR:
 |
 |
W aplikacji SEMS+:
- Dotknij Ustawienia na dole strony głównej.
- Dotknij Prywatność i bezpieczeństwo.
- Aktywuj Modbus TCP.
KROK 4: Znajdź i ustaw statyczny adres IP w Goodwe
Następnie należy ustawić adres IP. Zalecamy używanie stałego (statycznego) adresu IP.
W aplikacji SEMS+:
- Dotknij Ustawienia na dole strony głównej.
- Dotknij WLAN/LAN.
-
Jeśli przełącznik DHCP jest włączony, proszę go wyłączyć i ręcznie wprowadzić dane odpowiednie dla Twojej sieci.
Uwaga: zapisz adres IP na później.
KROK 5: Dodaj urządzenie Goodwe w Reduxi
5.1 Dodaj urządzenie
Najpierw zaloguj się do lokalnego konfiguratora Reduxi i dodaj nowe urządzenie, klikając przycisk „Dodaj urządzenie”.
5.2 Wybierz hybrydowy falownik GoodWe
W pierwszym kroku definiowane są podstawowe ustawienia:
- Wybierz typ urządzenia: Hybrydowy falownik,
- Wybierz typ: GoodWe Energy Storage Inverter HV,
- Nazwij urządzenie samodzielnie.

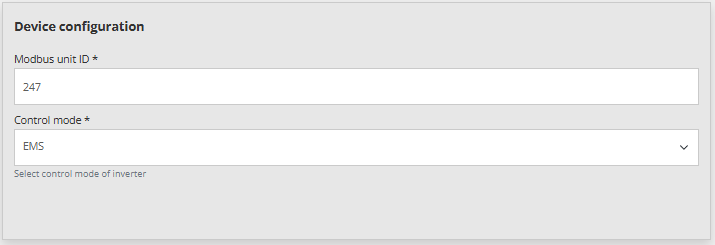

5.3 Konfiguracja urządzenia dla kanału komunikacyjnego
Drugi krok obejmuje konfigurację kanału komunikacyjnego, która jest niezbędna do prawidłowej komunikacji Modbus TCP. W tym kroku nawiązywane jest połączenie komunikacyjne między kontrolerem Reduxi a hybrydowym falownikiem GoodWe.

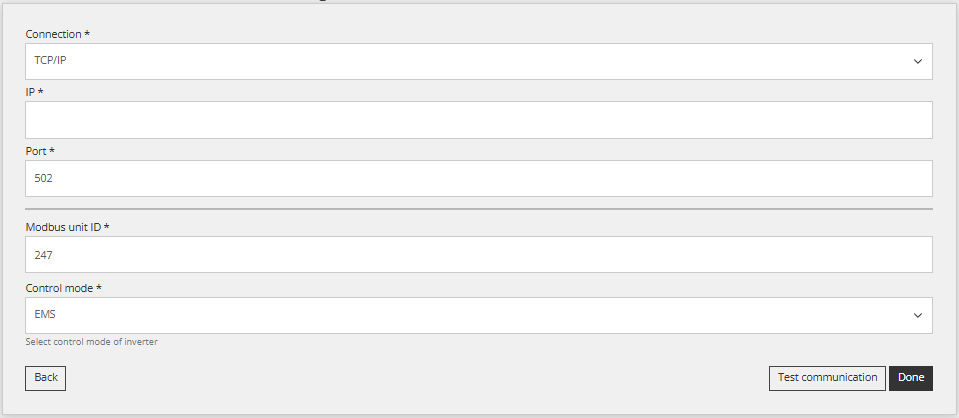

Ustawienia kanału komunikacyjnego są wyświetlone poniżej:
Uwaga: Ustaw adres IP falownika, który został wcześniej skonfigurowany.
5.4 Test komunikacji
Poniżej wszystkich pól kanału komunikacyjnego wymienionych w poprzednim kroku znajduje się przycisk „Testuj komunikację”. Ten przycisk służy do weryfikacji, czy połączenie Modbus TCP między urządzeniami działa poprawnie.
Pomyślna odpowiedź (przykład):
5.5 Odczyty z urządzenia
Celem tego punktu jest pokazanie, jak sprawdzić odczyty z urządzenia. Odbywa się to w sekcji 'Urządzenie (Hybrydowy falownik GoodWe)/Ostatni pomiar'.
Po pomyślnym dodaniu urządzenia za pośrednictwem konfiguratora, można je monitorować za pośrednictwem aplikacji chmurowej Reduxi.
