Jak połączyć Sunwoda Energy SW12KH3UT all-in-one (RJ45-RS485) ze sterownikiem Reduxi
Połączenie Sunwoda Energy SW12KH3UT ALL IN ONE ze sterownikiem Reduxi przez RS485 (RJ45) i Modbus RTU.
Opis tekstowy tego obrazu

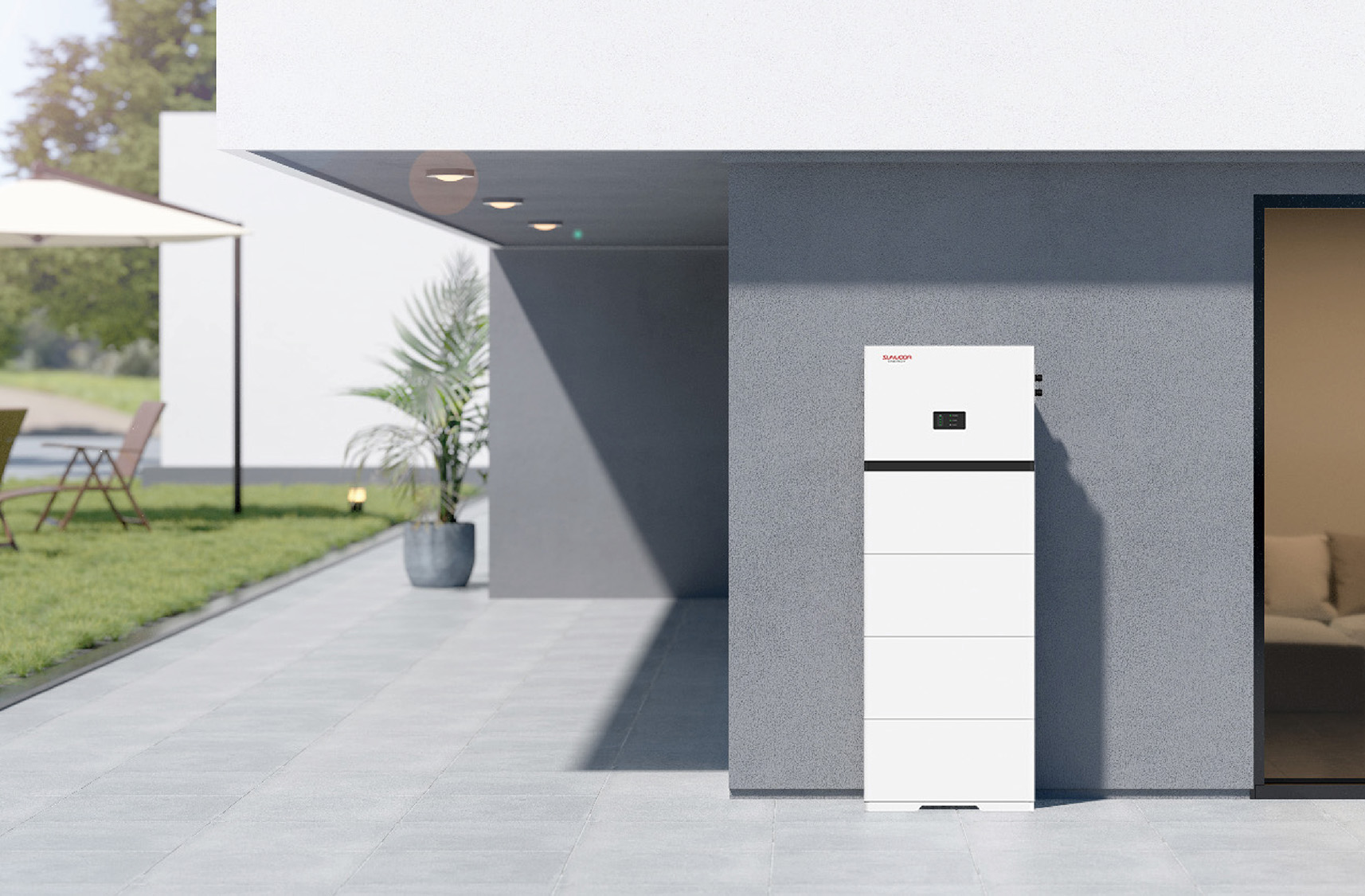

Zdjęcie produktu (zdjęcie producenta): wysoki biały wolnostojący domowy magazyn energii z małym wyświetlaczem w górnej części, stosem białych modułów baterii i małym logo na górnym module. Stoi na zewnątrz na szarym brukowanym tarasie przy szarej ścianie domu, po lewej trawnik z krzesłem ogrodowym i rośliną, po prawej otwarte szklane drzwi.
1 Dokumentacja techniczna
Sunwoda publikuje dokumenty SunESS Power na stronie produktu.
- Strona produktu SunESS Power – strona produktu Sunwoda Energy z plikami do pobrania
- Instrukcja obsługi SunESS Power (PDF) – instrukcja obsługi V1.4
- Quick Installation Guide (PDF) – skrócona instrukcja instalacji
- Broszura SunESS Power (PDF) – przegląd produktu
2 Wymagane wyposażenie
Potrzebne są następujące komponenty:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Standardowy kabel sieciowy (RJ45), przygotowany zgodnie z opisem w Punkcie 3
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Podłączenie Reduxi Controller do Sunwoda ALL IN ONE
3.1 Przygotowanie kabla komunikacyjnego
Należy użyć standardowego kabla sieciowego (RJ45). Kolory przewodów odpowiadają poniższemu układowi pinów:
| Pin | Kolor przewodu | Funkcja |
|---|---|---|
| 1 | biało-pomarańczowy | |
| 2 | pomarańczowy | |
| 3 | biało-zielony | |
| 4 | niebieski | |
| 5 | biało-niebieski | |
| 6 | zielony | |
| 7 | biało-brązowy | RS485 A |
| 8 | brązowy | RS485 B |
Opis tekstowy tego obrazu
Techniczny rysunek liniowy złącza RJ45 w czterech widokach od lewej do prawej: gniazdo widziane z przodu z numerami pinów '1' u góry i '8' na dole, wtyk widziany z przodu, wtyk widziany z góry oraz wtyk z kablem z osłoną i zatrzaskiem. Bez kolorów i innych opisów.
3.2 Dostęp do złącza
W urządzeniu ALL IN ONE należy otworzyć osłonę ochronną (port serwisowy).
Opis tekstowy tego obrazu
Zdjęcie strony przyłączeniowej białego urządzenia Sunwoda all-in-one. Biała etykieta z czerwonym tekstem 'Open the maintenance port' wskazuje małą prostokątną płytkę osłonową z dwiema śrubami, zaznaczoną czerwonym prostokątem, znajdującą się w dolnej środkowej części obudowy. Inne widoczne elementy: złącza PV po lewej stronie, dwa czarne przełączniki obrotowe u góry, niebieskie okrągłe złącze w prawym górnym rogu, dwa czarne dławiki kablowe i kabel po prawej oraz perforowany pasek wentylacyjny wzdłuż dołu.
3.3 Połączenie RS485
Port LAN (RJ45) urządzenia ALL IN ONE należy połączyć z Reduxi Controller przygotowanym kablem sieciowym.
Opis tekstowy tego obrazu
Zdjęcie obszaru przyłączeniowego białego urządzenia Sunwoda all-in-one z czerwonymi etykietami tekstowymi na białych polach. Etykieta 'Connect the network cable to theLAN port' [tak jak wydrukowano] wskazuje gniazdo portu LAN (czerwony obrys), w którym jest wpięty niebieski kabel sieciowy. Druga etykieta 'Brown and white Brown' [tak jak wydrukowano] wskazuje obszar z czerwonym obrysem, w którym drugi koniec niebieskiego kabla jest połączony przewodami z zieloną listwą zaciskową niebieskiego adaptera USB na port szeregowy z zaświeconą czerwoną diodą LED. Widoczne są też: okrągłe czarne złącze, niebieskie okrągłe złącze w prawym górnym rogu, dławiki kablowe, srebrny okrągły przycisk po lewej, żółty przedmiot w prawym dolnym rogu i perforowany pasek wentylacyjny wzdłuż dołu.
Układ pinów RS485:
- Pin 7 (biało-brązowy): RS485 A
- Pin 8 (brązowy): RS485 B
4 Konfiguracja Sunwoda ALL IN ONE
4.1 Ustawienie przełącznika DEBUG
Obok portu RJ45 na falowniku znajduje się przełącznik DEBUG. Należy ustawić go w pozycji 2 (ON).
Opis tekstowy tego obrazu
Zdjęcie w zbliżeniu zielonej płytki drukowanej z białym gniazdem USB-A po lewej (obok nadruk 'USB' i 'U4') oraz małym przełącznikiem suwakowym obok. Nadruk na płytce pokazuje 'SW3' przy przełączniku, słowo 'debug', cyfry '1' i '2' przy pozycjach przełącznika oraz 'M3' przy śrubie w prawym dolnym rogu. U góry widoczny zielony element złączowy. Położenie przełącznika to mały czarny suwak między dwiema pozycjami.
4.2 Parametry komunikacji RS485
| Parametr | Wartość |
|---|---|
| Prędkość transmisji (baud rate) | 57600 |
| Format danych | 1 bit startu, 8 bitów danych, brak parzystości, 1 bit stopu |
4.3 Ustawienia Modbus RTU
| Parametr | Wartość |
|---|---|
| Adres komunikacyjny |
od 1 do 247 (domyślnie: 1) |
| Obsługiwane funkcje |
03H, 04H, 10H
|
| Zakres rejestrów tylko do odczytu |
0 to 1500
|
| Zakres rejestrów do odczytu i zapisu |
0 to 1000
|
5 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
6 Dodawanie Sunwoda ALL IN ONE do Reduxi
Poniższe kroki służą do dodania nowego urządzenia lub edycji istniejącego.
6.1 Ustawienia podstawowe
Należy zalogować się lokalnie do Reduxi Configurator na sterowniku (zob. Punkt 5) i nacisnąć przycisk Add device. Następnie w Basic settings wybrać urządzenie, które ma zostać dodane.
Opis tekstowy tego obrazu
Zrzut ekranu lewego menu Reduxi Configurator pod logo reduxi Configurator. Pozycje menu: Devices (rozwinięte, ze znakiem minus) zawierające przycisk '+ Add device' (z obrysem); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Prawa strona jest pusta, biała.
W pierwszym kroku należy skonfigurować podstawowe parametry urządzenia:
- Device type: wybrać typ urządzenia
- Type: wybrać typ
- Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu kroku 1 'Basic settings' kreatora Reduxi Configurator (krok 2 'Communication channel' wyszarzony). Formularz ze wszystkimi polami pustymi: Device type *: pusta lista rozwijana; Type *: pusta lista rozwijana (wyszarzona); Name *: puste. Przyciski: Back, Next.
Należy nacisnąć Next.
6.2 Ustawienia komunikacji
Należy wpisać parametry komunikacji urządzenia. Należy użyć wartości z Punktu 4:
| Parametr | Wartość |
|---|---|
| Połączenie | Local serial port |
| Port | Port Reduxi Controller, do którego podłączono kabel |
| Prędkość transmisji (baud rate) | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | Domyślnie 1 (zakres od 1 do 247) |
6.3 Test komunikacji
Należy kliknąć Test communication na dole kreatora. Jednorazowo odczytuje on Sunwoda ALL IN ONE i niczego nie zapisuje. Jeśli test się powiedzie, należy kliknąć Done: tylko Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
7 Sprawdzenie odczytów
7.1 Last measurements
Po nawiązaniu komunikacji należy sprawdzić wartości w Devices – your Sunwoda device – Last measurement w Reduxi Configurator jako dodatkowy test.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Zdobyć dokumenty Sunwoda. Przygotować Reduxi Controller, Sunwoda ALL IN ONE i standardowy kabel sieciowy RJ45.
Sunwoda ALL IN ONE (punkty 3–4): Przewód RS485 A podłączyć do pinu 7, a RS485 B do pinu 8 kabla RJ45. Podłączyć go do portu LAN. Ustawić przełącznik DEBUG w pozycji 2 (ON).
Dodanie do Reduxi (punkty 5–6): Zalogować się do Reduxi Configurator i dodać urządzenie. Wpisać 57600 bit/s, 8 bitów danych, 1 bit stopu, brak parzystości i adres Modbus. Przetestować komunikację i nacisnąć Done.
Uruchomienie (punkt 7): Sprawdzić odczyty w Last measurement.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Należy sprawdzić okablowanie linii A/B (pin 7 = RS485 A, pin 8 = RS485 B), położenie przełącznika DEBUG (pozycja 2, ON) oraz parametry komunikacji (57600 bit/s, 8N1, domyślnie adres 1). |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
