Jak połączyć ładowarkę EV KEBA KeContact P30 (Modbus TCP/IP, LAN) ze sterownikiem Reduxi
Połączenie ładowarki EV KEBA KeContact P30 ze sterownikiem Reduxi przez Modbus TCP/IP w sieci LAN.
Opis tekstowy tego obrazu

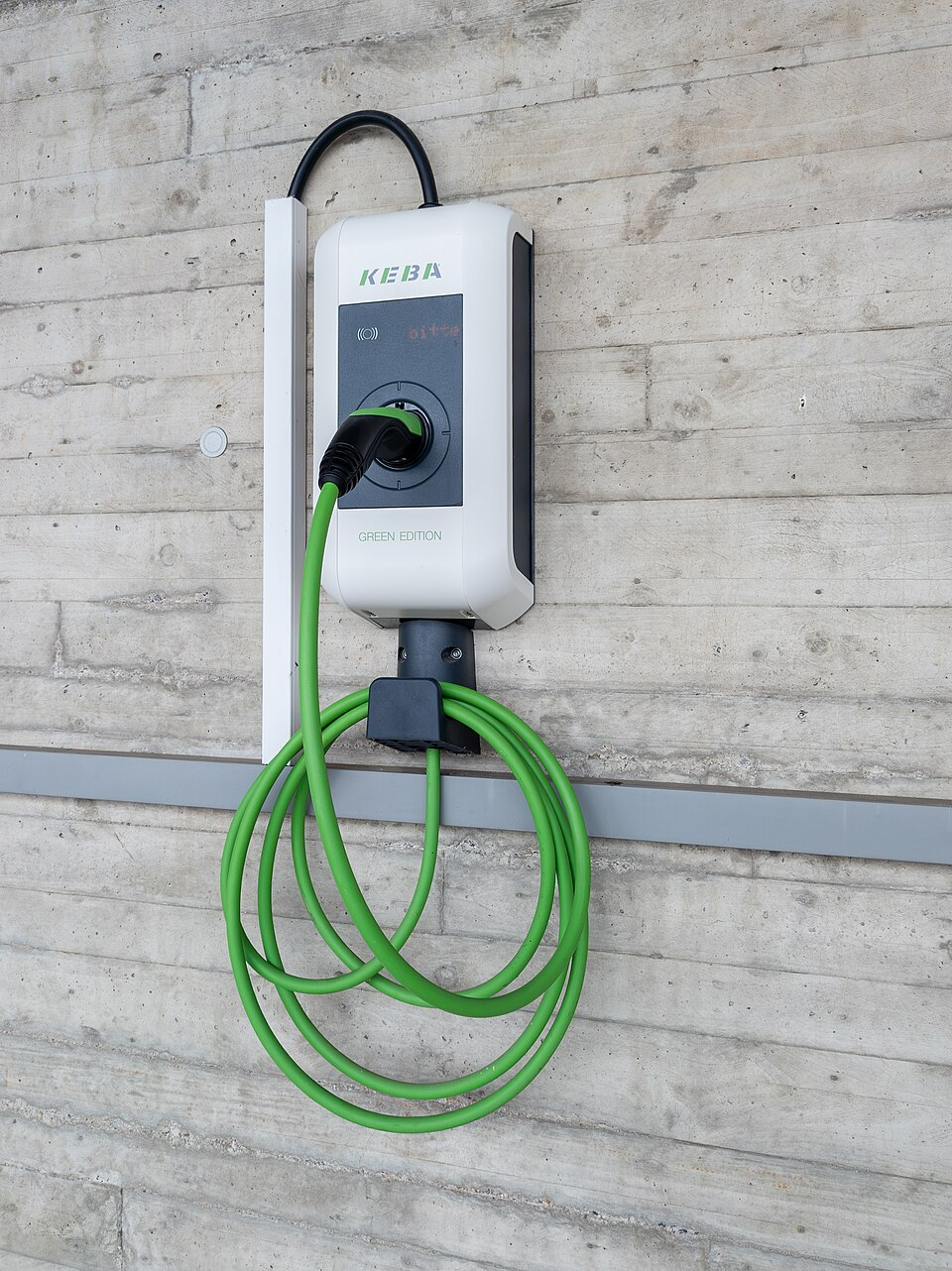

Wysokie zdjęcie białej naściennej ładowarki EV na betonowej ścianie z widocznymi śladami po deskowaniu. Ładowarka ma zielone logo 'KEBA' u góry, ciemnoszary panel przedni z symbolem RFID i czerwonym wyświetlaczem punktowym (napis 'bitte'), gniazdo ładowania z włożoną czarno-zieloną wtyczką oraz napis 'GREEN EDITION' pod nim. Zielony kabel prowadzi od wtyczki w dół; czarny kabel wchodzi do górnej części ładowarki z białej listwy kablowej po lewej. W dolnej części zdjęcia zielony kabel ładowania zwisa w pętlach z czarnego uchwytu zamontowanego na betonowej ścianie nad szarym poziomym pasem.
1 Dokumentacja techniczna
Dokumenty KEBA i FENECON dotyczące KEBA KeContact P30:
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – połączenie Ethernet i kroki instalacji
- Pliki do pobrania KEBA – instrukcje, firmware i oprogramowanie od KEBA
- Instrukcja konfiguracji KeContact P30 x-series – instrukcja konfiguracji (PDF) od KEBA
2 Wymagane wyposażenie
Przed rozpoczęciem należy sprawdzić następujące warunki wstępne:
- KEBA KeContact P30 jest zamontowana mechanicznie i podłączona elektrycznie
- Ładowarka jest włączona
- Kabel Ethernet
- Reduxi Controller
- Laptop lub sterownik z interfejsem Ethernet
- Użytkownik ma uprawnienia dostępu do konfiguracji ładowarki
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Podłączenie ładowarki do sieci
3.1 Fizyczne połączenie Ethernet
- Należy znaleźć port Ethernet (RJ-45) wewnątrz ładowarki.
- Kabel Ethernet należy podłączyć do przełącznika sieciowego (switcha), bezpośrednio do sterownika lub bezpośrednio do laptopa serwisowego.
- Po włączeniu zasilania należy sprawdzić, czy diody LED połączenia są aktywne.
Opis tekstowy tego obrazu
Rysunek producenta 'Fig. 7-16: Connection overview' przedstawiający wnętrze ładowarki jako szarą obudowę z zieloną płytką drukowaną i opisami wywołań, a pod nim legendę. Wywołania na płytce: F1; zaciski 1, 2, 3, N, PE; DSW1 i DSW2 (czerwone bloki przełączników DIP); T1; LED; X1; X2; Shd; X4; X3 (gniazdo RJ45); SIM; USB. Legenda (oznaczenie ... znaczenie): F1 Fuse holder; 1 Power connection phase conductor 1; 2 Power connection phase conductor 2; 3 Power connection phase conductor 3; N Power connection neutral conductor; PE Power connection grounding conductor; DSW1 DIP switch; DSW2 DIP switch; T1 Service button; LED Status LED; X1 Enable input; X2 Switch contact output; Shd Shield clamp (ground for ETH); X3 Ethernet2 connection (RJ45); X4 Ethernet1 connection (LSA+ terminals); SIM SIM card slot (optional); USB USB interface.
4 Konfiguracja ładowarki
4.1 Dostęp do interfejsu WWW
KEBA P30 nie ma wyświetlacza. Konfiguruje się ją w zintegrowanym interfejsie WWW (Web UI). Potrzebny jest adres IP ładowarki.
Ustalenie adresu IP (DHCP):
- Należy ustawić przełącznik DIP dla DHCP w pozycji ON (ustawienie fabryczne).
- Należy włączyć zasilanie ładowarki.
- Ładowarka pobiera adres IP z serwera DHCP w sieci.
- Przydzielony adres IP można znaleźć jedną z metod: lista dzierżaw DHCP w routerze, narzędzie do skanowania sieci, narzędzie serwisowe KEBA (jeśli dostępne).
Logowanie do Web UI:
- Należy otworzyć przeglądarkę internetową.
- Należy wpisać adres IP ładowarki:
http://<charger-ip-address> - Należy zalogować się danymi administratora.
Opis tekstowy tego obrazu
Obraz wydrukowanej etykiety zatytułowanej 'Configuration Information' w zaokrąglonej ramce. Wiersze (etykieta: wartość): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Konfiguracja IP Ethernet
W Web UI należy przejść do Network → Ethernet. Wyświetli się aktualna konfiguracja IP.
Opis tekstowy tego obrazu
Zrzut ekranu Web UI KEBA, strona 'Overview', z logo KEBA u góry oraz datą i godziną w lewym górnym rogu. Pasek menu z pozycjami: Status (zielona, wybrana, z listą rozwijaną), Charging Sessions, RFID Cards, Charging Network, System (lista rozwijana), Configuration (lista rozwijana); pasek menu w szarej ramce z czarnym znacznikiem '1'. Cztery ikony w prawym górnym rogu oznaczone czarnym znacznikiem '2'. Tabela przeglądu z kolumnami Type, Serial No, IP Address (niebieskie linki), MAC Address, State oraz przyciskiem 'Actions' w każdym wierszu; nad nią pole wyszukiwania. Wiersze: KeContact M20/P30 i trzy urządzenia KeContact P20/P30, wszystkie ze stanem 'Idle'; adresy IP z zakresu 192.168.42.x (ostatnie liczby: 42, 129, 122, 144); numery seryjne i adresy MAC są małe i częściowo czytelne. Paginacja pokazuje Previous, 1, Next. Sekcja 'Network Connection': tabela z IP Address 192.168.42.1 i State: LAN: ONLINE (zielone); WAN: OFFLINE (czerwone); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (szare). Sekcja 'Backend': URL, State: Not Reachable (czerwone), Last Heartbeat: N/A.
Jeśli potrzebny jest stały adres IP:
- Należy wybrać IP configuration mode: Static.
- Należy wpisać parametry: adres IP (przykład
192.168.1.50), maskę podsieci (przykład255.255.255.0) i bramę domyślną (jeśli wymagana). - Należy zapisać ustawienia.
- Należy ponownie uruchomić ładowarkę.
- Należy otworzyć Web UI pod nowym adresem IP.
4.3 Włączanie Modbus TCP
- W Web UI należy przejść do Communication settings.
- Należy włączyć wymagany interfejs komunikacji TCP/IP: Modbus TCP (jeśli sterownik komunikuje się przez Modbus).
- Nieużywane interfejsy komunikacji należy wyłączyć.
- Należy zapisać ustawienia.
- Należy ponownie uruchomić ładowarkę.
5 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
6 Dodawanie ładowarki do Reduxi
Poniższe kroki służą do dodania nowej ładowarki lub edycji istniejącej.
6.1 Ustawienia podstawowe
Należy zalogować się lokalnie do Reduxi Configurator na sterowniku (zob. Punkt 5) i kliknąć + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu lewego menu Reduxi Configurator pod logo reduxi Configurator. Pozycje menu: Devices (rozwinięte, ze znakiem minus) zawierające przycisk '+ Add device' (z obrysem); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Prawa strona jest pusta, biała.
W pierwszym kroku (ustawienia podstawowe) należy wybrać podstawowe parametry urządzenia:
- Device type: wybrać typ urządzenia
- Type: wybrać typ
- Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu kroku 1 'Basic settings' kreatora Reduxi Configurator (krok 2 'Communication channel' wyszarzony). Formularz ze wszystkimi polami pustymi: Device type *: pusta lista rozwijana; Type *: pusta lista rozwijana (wyszarzona); Name *: puste. Przyciski: Back, Next.
Należy kliknąć Next.
6.2 Ustawienia komunikacji
Należy wpisać parametry komunikacji ładowarki:
| Parametr | Wartość |
|---|---|
| Połączenie | TCP/IP |
| IP | Adres IP ładowarki (zob. Punkt 4) |
| Port |
502 (domyślny port Modbus TCP w KEBA KeContact P30) |
| Adres Modbus | Adres Modbus (unit ID) ustawiony w ładowarce. Zob. dokumentacja KEBA w Punkcie 1. |
6.3 Test komunikacji
Należy kliknąć Test communication na dole kreatora. Jednorazowo odczytuje on KEBA KeContact P30 i niczego nie zapisuje. Jeśli test się powiedzie, należy kliknąć Done: tylko Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
7 Sprawdzenie odczytów
7.1 Last measurements
Po nawiązaniu komunikacji należy otworzyć ładowarkę w Devices w Reduxi Configurator i sprawdzić wartości jako dodatkowy test.
7.2 Włączenie sterowania przez Reduxi
Aby sterować ładowarką za pomocą strategii Reduxi, należy ustawić control type urządzenia na AUTO. Dopiero wtedy polecenia strategii wpływają na ładowarkę.
Aby zdefiniować strategię, należy postępować według Strategie dla sterownika Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Zdobyć dokumenty KEBA. Zainstalować i zasilić ładowarkę. Przygotować kabel Ethernet, Reduxi Controller oraz laptop lub tablet.
Ładowarka KEBA (punkty 3–4): Podłączyć ładowarkę do sieci. Ustalić jej adres IP, w razie potrzeby ustawić statyczny adres IP i włączyć Modbus TCP w Web UI. Uruchomić ładowarkę ponownie.
Dodanie do Reduxi (punkty 5–6): Zalogować się do interfejsu WWW Reduxi. Dodać urządzenie i ustawić parametry komunikacji. Uruchomić Test communication, a następnie kliknąć Done.
Uruchomienie (punkt 7): Sprawdzić Last measurements. Ustawić control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Web UI jest nieosiągalne | Należy sprawdzić, czy przełącznik DIP dla DHCP jest w pozycji ON i czy kabel Ethernet jest podłączony. Należy sprawdzić, czy diody LED połączenia są aktywne. Adres IP można znaleźć na liście dzierżaw DHCP w routerze (zob. Punkt 4). |
| Nie można zalogować się do Web UI | Należy użyć hasła administratora z etykiety wewnątrz ładowarki, z karty uruchomienia lub z dokumentacji dostawy KEBA. |
| Test komunikacji kończy się błędem | Należy sprawdzić, czy Modbus TCP jest włączony w Communication settings w Web UI i czy ładowarka została uruchomiona ponownie po zapisaniu. Należy sprawdzić adres IP i port w Punkcie 6. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
