Połącz i skonfiguruj ładowarkę KEBA KeContact P30 z kontrolerem Reduxi za pomocą Modbus TCP IP (LAN)

Zaktualizowano



1. Wymagania

  • Ładowarka KEBA KeContact P30 jest zainstalowana mechanicznie i elektrycznie
  • Ładowarka jest włączona zasilana
  • Dostępny jest kabel Ethernet
  • Dostępny jest laptop lub kontroler z interfejsem Ethernet
  • Użytkownik ma uprawnienia dostępu do konfiguracji ładowarki

Dodatkowa dokumentacja:
Instrukcja instalacji i konfiguracji — KEBA KeContact P30 seria x :: FENECON Dokumente
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Fizyczne połączenie Ethernet

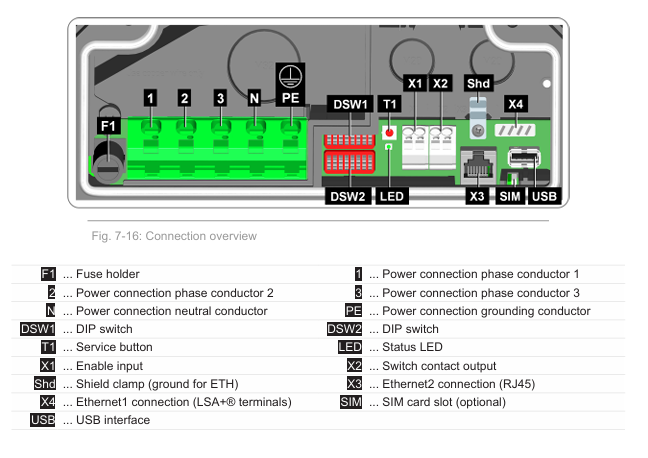

  1. Zlokalizuj port Ethernet (RJ‑45) wewnątrz ładowarki.
  2. Podłącz kabel Ethernet:
    • do przełącznika sieciowego lub
    • bezpośrednio do kontrolera lub
    • bezpośrednio do laptopa serwisowego.
  3. Upewnij się, że diody LED połączenia są aktywne po uruchomieniu.


3. Dostęp do konfiguracji ładowarki

3.1 Metoda dostępu do sieci

KEBA P30 nie posiada wyświetlacza. Wszystkie konfiguracje odbywają się za pośrednictwem zintegrowanego interfejsu webowego (Web UI).

Aby uzyskać dostęp do Web UI, należy znać adres IP ładowarki.

3.2 Początkowy dostęp przez IP (DHCP)

  1. Ustaw przełącznik DIP dla DHCP na ON (ustawienie fabryczne).
  2. Włącz zasilanie ładowarki.
  3. Ładowarka żąda adresu IP od serwera DHCP w sieci.
  4. Zidentyfikuj przydzielony adres IP, korzystając z jednej z poniższych metod:
    • Lista dzierżaw DHCP routera
    • Narzędzie do skanowania sieci
    • Narzędzie serwisowe KEBA (jeśli dostępne)

3.3 Logowanie do interfejsu webowego

  1. Otwórz przeglądarkę internetową.

  2. Wprowadź adres IP ładowarki:

    http://<adres-ip-ładowarki>
  3. Zaloguj się przy użyciu poświadczeń administratora.

Uwaga:

W przypadku ładowarek KEBA KeContact P30, hasło administratora (lub serwisowe) jest dostarczane przez KEBA i zazwyczaj znajduje się w jednym z następujących miejsc:

  • Na etykiecie urządzenia wewnątrz ładowarki
  • Na karcie rozruchowej dostarczonej z ładowarką
  • W dokumentacji dostawy KEBA

4. Konfiguracja IP Ethernet

4.1 Otwórz ustawienia sieci

  1. W Web UI przejdź do: Sieć → Ethernet
  2. Wyświetlana jest aktualna konfiguracja IP.

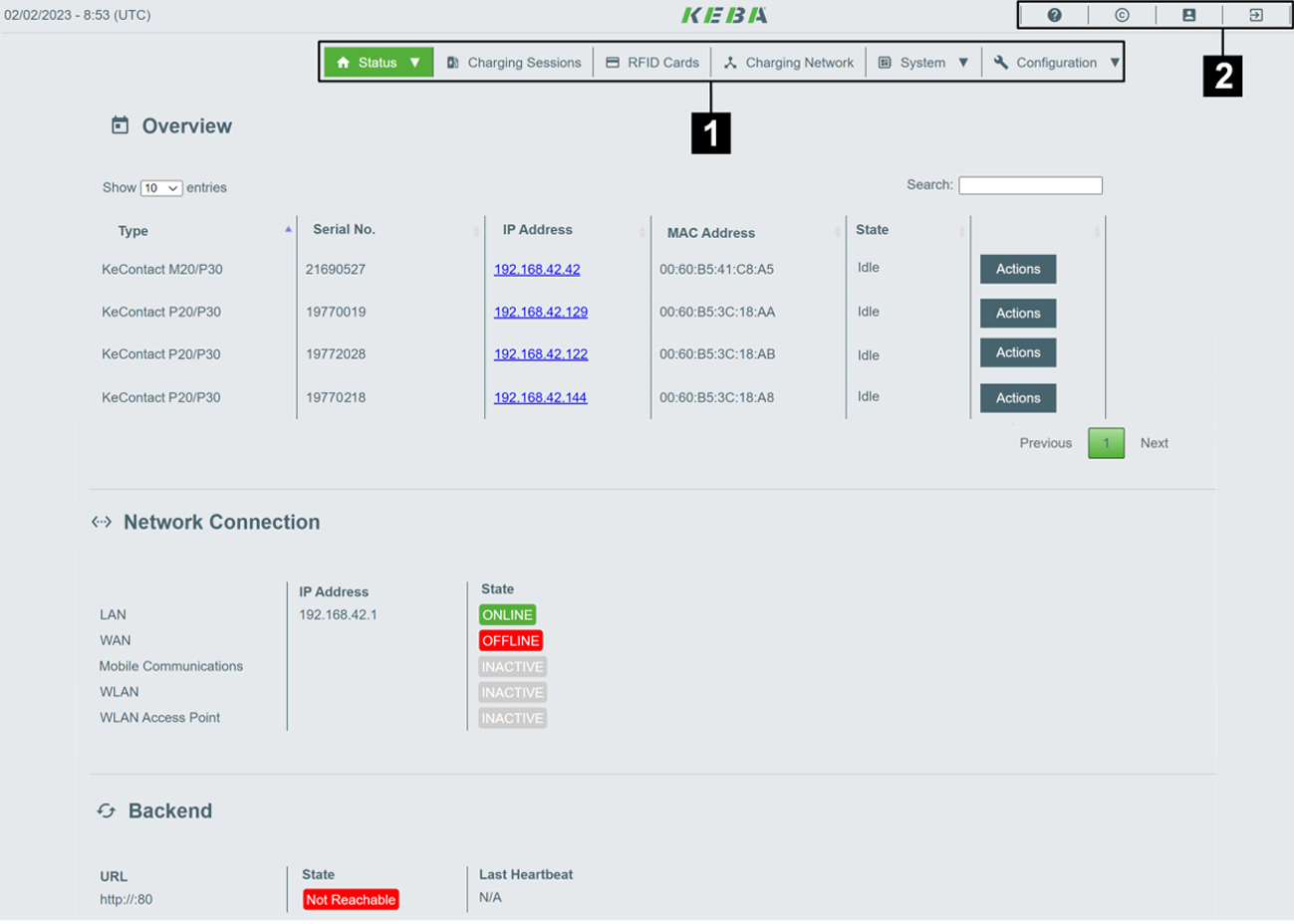

Przykład WebUI:

4.2 Konfiguracja statycznego adresu IP

Jeśli wymagany jest stały adres IP:

  1. Wybierz tryb konfiguracji IP: Statyczny
  2. Wprowadź następujące parametry:
    • Adres IP
      Przykład: 192.168.1.50
    • Maska podsieci
      Przykład: 255.255.255.0
    • Brama domyślna (jeśli wymagana)
  3. Zapisz ustawienia.
  4. Uruchom ponownie ładowarkę.
  5. Uzyskaj dostęp do Web UI za pomocą nowego adresu IP.

5. Włączanie komunikacji TCP/IP

5.1 Ustawienia komunikacji

  1. W Web UI przejdź do: Ustawienia komunikacji
  2. Włącz wymagany interfejs komunikacyjny TCP/IP:
    • Modbus TCP (jeśli kontroler komunikuje się przez Modbus)
  3. Wyłącz nieużywane interfejsy komunikacyjne.
  4. Zapisz ustawienia.
  5. Uruchom ponownie ładowarkę.

6. Dodawanie nowego urządzenia do kontrolera Reduxi

Aby dodać nowe urządzenie lub edytować istniejące, wykonaj poniższe kroki.

6.1 Logowanie/Dodaj nowe urządzenie

  1. Zaloguj się do aplikacji Reduxi Configurator i naciśnij przycisk „Dodaj urządzenie”.
  2. Wybierz urządzenie, które chcesz dodać, w sekcji Podstawowe ustawienia.

6.2 Podstawowe parametry urządzenia

W pierwszym kroku skonfiguruj podstawowe parametry urządzenia:

  • Typ urządzenia: Wybierz typ urządzenia
  • Typ: Wybierz typ
  • Nazwa: Wprowadź żądaną nazwę urządzenia

6.3 Ustawienia komunikacji

Wypełnij parametry komunikacyjne dla nowego urządzenia, które dodajesz do Reduxi, a następnie naciśnij Testuj komunikację. Jeśli otrzymasz odpowiedź, naciśnij Zapisz.
