1. Połączenie fizyczne

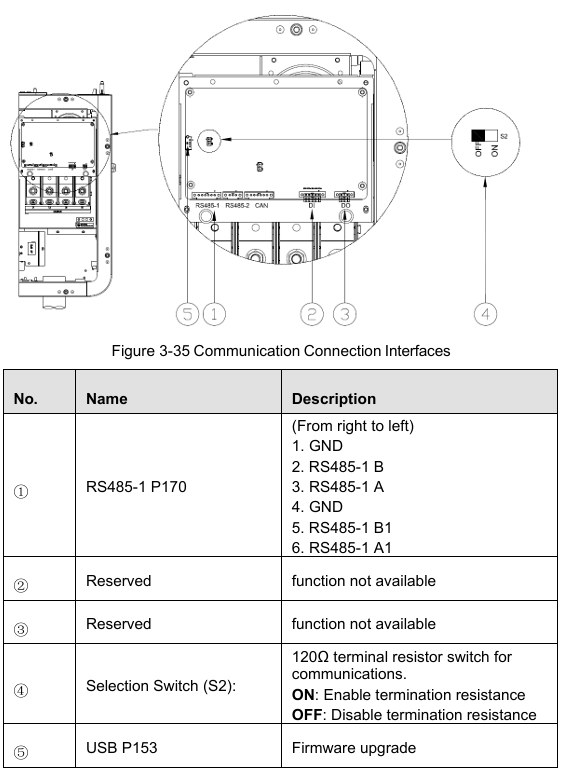

- RS485 A (D+)
- RS485 B (D−)
- Opcjonalny GND
Podłącz w następujący sposób:
- RS485 A na falowniku → RS485 A na kontrolerze Reduxi
- RS485 B na falowniku → RS485 B na kontrolerze Reduxi
- GND można podłączyć, jeśli używany jest ekranowany kabel
2. Połączenie wielu falowników
Podczas podłączania wielu falowników należy stosować topologię liniową (łańcuchową):
Nie używaj połączenia gwieździstego.

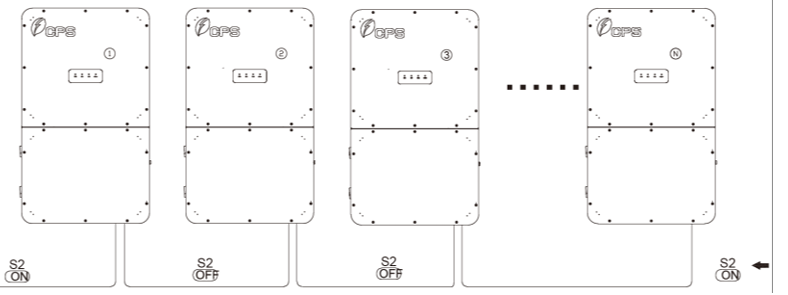

Na pierwszym i ostatnim urządzeniu w sekwencji przełącznik musi być włączony, jak pokazano na obrazku.
3. Ustawienia falownika (wiele opcji)
3.1 Falowniki z wyświetlaczem (z wyświetlaczem LCD)
Aby ustawić adres RS485 bezpośrednio na falowniku:
Procedura:
- Użyj wyświetlacza falownika i przejdź do:
Ustawienia → Komunikacja → RS485 - Zlokalizuj parametr Adres (ID Modbus)
- Ustaw wymaganą wartość (np. 1, 2, 3, … w zależności od systemu)
- Potwierdź i zapisz ustawienia na falowniku
Nie są wymagane żadne dodatkowe narzędzia ani oprogramowanie. Wszystkie konfiguracje odbywają się lokalnie za pomocą ekranu falownika.
3.2 Falowniki bez wyświetlacza (bez wyświetlacza LCD)
W przypadku falowników bez wyświetlacza adres RS485 należy ustawić za pomocą komputera PC.
Połączenie RS485 do USB
Wymagane:
- Laptop
- Adapter RS485 do USB
- Oprogramowanie konfiguracyjne/serwisowe CHINT
Procedura:
- Podłącz adapter USB RS485 do falownika:
- Adapter A → RS485 A falownika
- Adapter B → RS485 B falownika
- Podłącz adapter do komputera PC przez USB
- Otwórz oprogramowanie konfiguracyjne CHINT na komputerze PC
- Wybierz odpowiedni port COM (np. COM3) i ustaw parametry komunikacji:
- BaudRate: 9600
- DataBits: 8
- Parity: None
- StopBit: 1
- Nawiąż połączenie z falownikiem (Połącz / Odczytaj)
- Zlokalizuj parametr Adres (ID Modbus)
- Ustaw wymagany adres i zapisz ustawienia w falowniku
Jeśli bezpośrednie połączenie przez RS485 nie jest obsługiwane przez oprogramowanie układowe falownika, adres musi zostać ustawiony za pomocą kompatybilnej bramki lub interfejsu serwisowego.
4. Opcjonalnie: Moduł bramki FlexOM

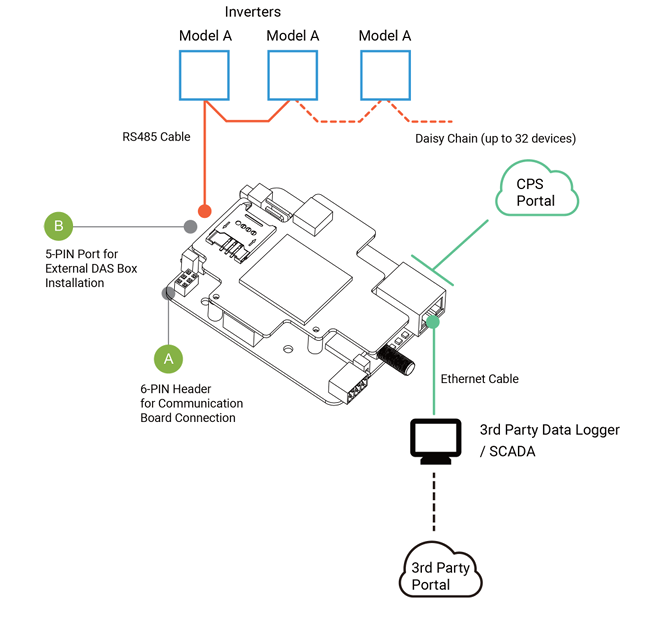

Jako opcjonalny dodatek można zainstalować moduł o nazwie FlexOM Gateway.
Moduł ten umożliwia:
- Zdalny dostęp do falownika
- Komunikacja przez TCP/IP (Ethernet) (Port: 502)
- Łatwiejsza konfiguracja i monitorowanie przez interfejs internetowy
Dzięki FlexOM Gateway dostęp do falownika można uzyskać przez sieć, eliminując w większości przypadków potrzebę bezpośredniej konfiguracji RS485 przez komputer PC.
Brama FlexOM wymaga połączenia z Internetem przez sieć Ethernet. Wszystkie porty zapory sieciowej LAN muszą zostać otwarte w obie strony (dla komunikacji przychodzącej i wychodzącej) przed uruchomieniem bramy, w szczególności TCP 1884 z adresem IP docelowym 47.254.52.209 (mqtt.chintpowersystems.com).
Oficjalna dokumentacja modułu FlexOM Gateway: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Dodawanie nowego urządzenia (falownik stringowy CHINT)
Aby dodać nowe urządzenie (Huawei SUN2000) lub edytować istniejące, należy wykonać następujące czynności.
5.1 Dodaj nowe urządzenie
Zaloguj się do konfiguratora Reduxi i naciśnij przycisk „Dodaj urządzenie”.
5.2 Wybierz urządzenie, które chcesz dodać (Ustawienia podstawowe)
W pierwszym kroku wybierz podstawowe parametry urządzenia, które chcesz dodać:
- Typ urządzenia: Elektrownia słoneczna,
- Wskazówka: Huawei SUN2000,
- Nazwa: Podaj nazwę urządzenia.
5.3 Kanał komunikacji

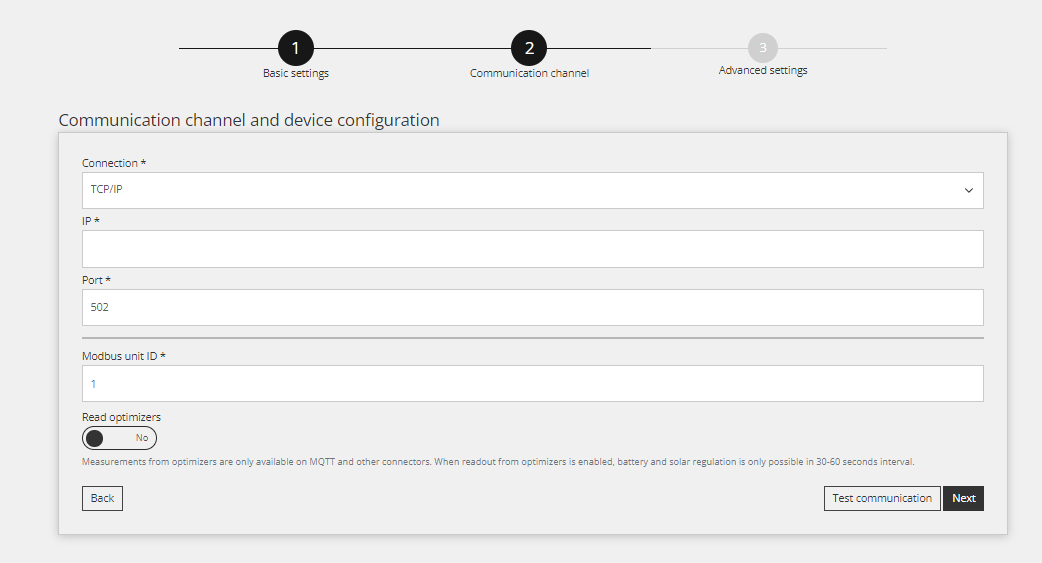

Wypełnij parametry komunikacji ze SmartLogger, które są następujące:
- Połączenie: TCP/IP,
- IP: wprowadź adres IP ze SmartLogger,
- Port: zawsze 502,
- Jednostka Modbus ID: wprowadź adres logiczny dla ustawienia Modbus SmartLogger.
5.4 Test komunikacji
W ustawieniach kanału komunikacji znajduje się przycisk „Testuj komunikację”, który służy do wykonania testu.
Test komunikacji może zwrócić dwie odpowiedzi:

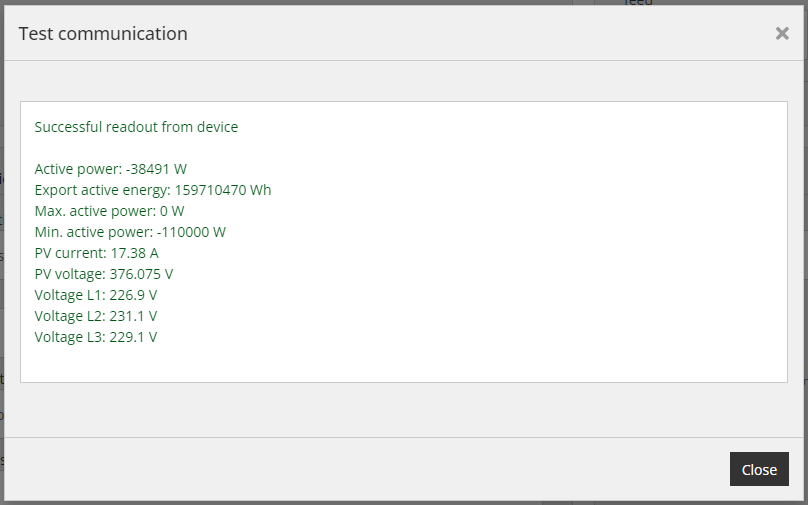

1. Komunikacja działa prawidłowo, poniżej obrazek:
2. Komunikacja nie działa prawidłowo, poniżej obrazek:
5.5 Ustawienia zaawansowane
Ustawienia zaawansowane są dowolne i zależą od specyficznych potrzeb lokalizacji, w której zainstalowany jest kontroler Reduxi. Po zakończeniu wszystkich zaawansowanych ustawień naciśnij przycisk „Gotowe” w prawym dolnym rogu.
5.6 Ostatnie pomiary

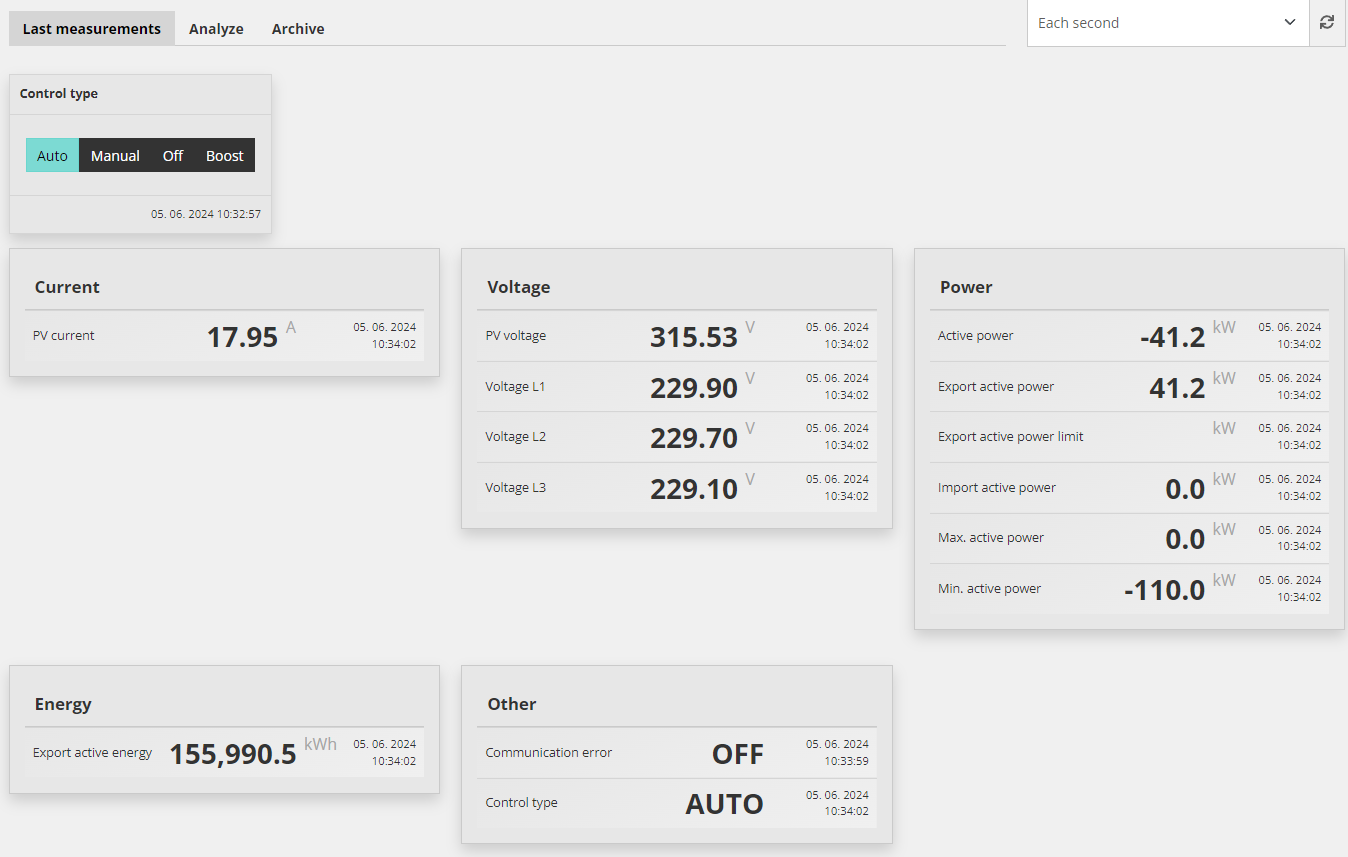

Po pomyślnym nawiązaniu komunikacji z urządzeniem, uzyskane wartości pomiarowe z urządzenia można sprawdzić jako dodatkowy test. Kliknij sekcję „Urządzenie” na stronie głównej konfiguratora Reduxi i wybierz nowo dodany falownik Huawei SUN2000 w strukturze drzewa.
Jeśli chcemy, aby urządzenie było zarządzane przez strategię, tryb zarządzania musi być ustawiony na „Automatyczny”, ale jeśli przełączymy się na tryb ręczny, możemy przetestować działanie różnych stanów.
Po pomyślnym dodaniu urządzenia i sprawdzeniu wartości, urządzenie można przeglądać i kontrolować za pomocą aplikacji Reduxi.
