Jak połączyć GoodWe SEC3000C ze sterownikiem Reduxi
Połączenie GoodWe SEC3000C ze sterownikiem Reduxi przez Modbus TCP/IP.
Opis tekstowy tego obrazu

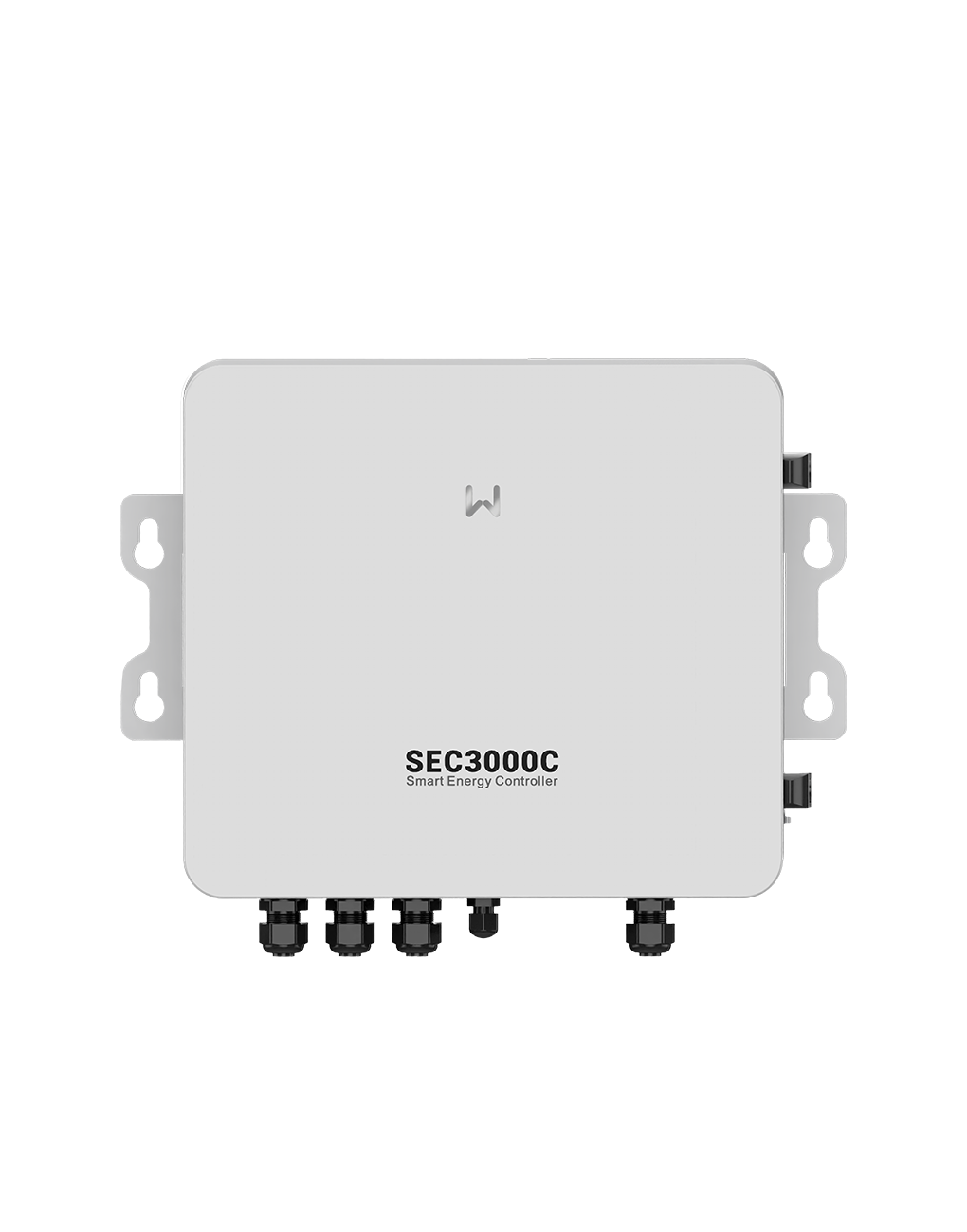

Zdjęcie produktu: inteligentny sterownik energii GoodWe SEC3000C na białym tle. Jasnoszara prostokątna obudowa naścienna z małym symbolem logo na środku u góry, czterema uchami montażowymi z otworami na wkręty po lewej i prawej stronie oraz napisem SEC3000C Smart Energy Controller na przodzie. Na dolnej krawędzi pięć czarnych dławików kablowych lub złączy (cztery większe, jedno mniejsze), a po prawej stronie dwa ciemne bloki złączy.
1 Dokumentacja techniczna
GoodWe SEC3000C to inteligentny sterownik energii. Według GoodWe obsługuje do 10 falowników przez LAN i do 60 falowników przez RS485. Ma stopień ochrony IP66 i działa w zakresie od -30 do +60 °C.
- GW_SEC3000C_User-Manual-EN.pdf – oficjalna instrukcja obsługi GoodWe
- Strona produktu GoodWe SEC3000C – dane techniczne i pliki do pobrania
2 Wymagane wyposażenie
Potrzebne są:
- włączony GoodWe SEC3000C
- Reduxi Controller
- kable Ethernet (RJ45)
- router lub switch
- komputer z przeglądarką Chrome 68 lub nowszą albo Firefox 78 lub nowszą, do obsługi interfejsu WWW SEC3000C
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Podłączenie SEC3000C do sieci
3.1 Połączenie fizyczne
SEC3000C obsługuje dwie metody połączenia z siecią:
- LAN (Ethernet): zalecane dla Modbus TCP
- Wi‑Fi: mniej niezawodne w komunikacji przemysłowej
4 Konfiguracja SEC3000C
SEC3000C ma zintegrowany interfejs WWW ze wszystkimi parametrami urządzenia. Można go otworzyć z komputera przez Ethernet lub Wi‑Fi. Należy użyć jednej z trzech metod dostępu opisanych poniżej.
4.1 Dostęp przez bezpośrednie połączenie Ethernet (domyślny adres IP)
Jest to najbardziej niezawodna metoda pierwszej konfiguracji.
| Parametr | Wartość |
|---|---|
| Adres IP komputera | 172.18.0.22 |
| Maska podsieci | 255.255.255.0 |
| Brama domyślna | 172.18.0.1 |
Fabryczny adres IP urządzenia: 172.18.0.12
https://172.18.0.12:443
admin, hasło 123456.Opis tekstowy tego obrazu

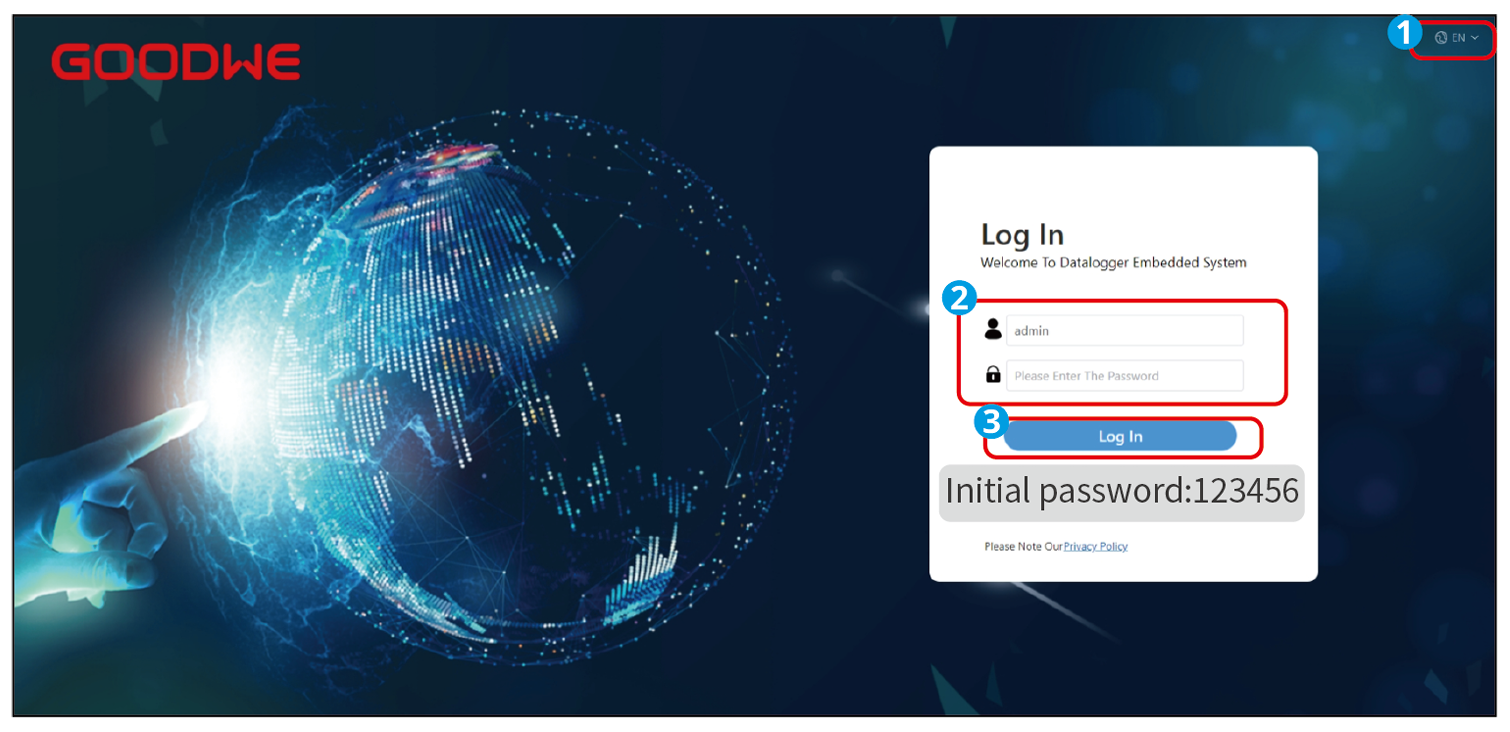

Zrzut ekranu strony logowania GoodWe Datalogger Embedded System. Ciemnoniebieskie tło ze świecącym globusem i dłonią, czerwone logo GOODWE w lewym górnym rogu, a w prawym górnym rogu mały selektor języka lub użytkownika (oznaczony znacznikiem 1 i czerwoną ramką). Po prawej biały panel Log In z tekstem Log In i Welcome To Datalogger Embedded System. Dwa pola w czerwonej ramce (znacznik 2): pole nazwy użytkownika z wartością admin; pole hasła z tekstem zastępczym Please Enter The Password (puste). Niebieski przycisk Log In (znacznik 3, czerwona ramka). Pod przyciskiem szara etykieta tekstowa Initial password z wartością (wartość nie została tu zapisana). Tekst w stopce panelu: Please Note Our Privacy Policy.
Opis tekstowy tego obrazu

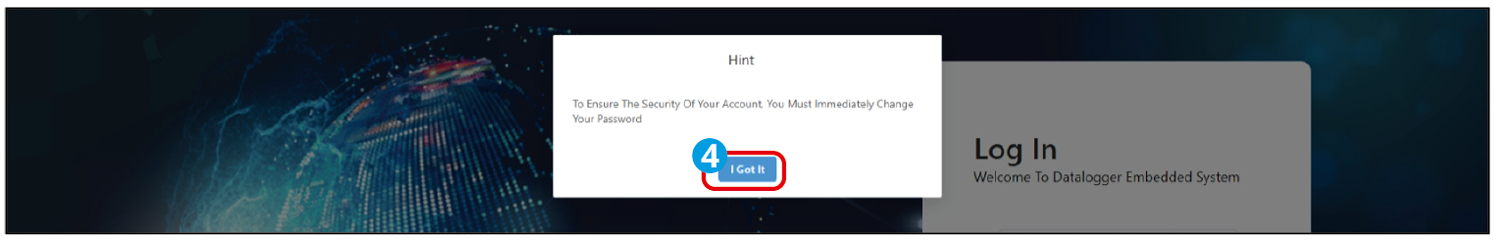

Zrzut ekranu interfejsu WWW GoodWe Datalogger Embedded System po pierwszym zalogowaniu, niska rozdzielczość. W tle ciemnoniebieska strona logowania z obrazem globusa i szarym panelem Log In (Welcome To Datalogger Embedded System). Na pierwszym planie biały dialog z alertem z krótkim tytułem i tekstem: To ensure the security of your account, you must immediately change your password. Niebieski przycisk w dialogu jest oznaczony znacznikiem 4 i czerwoną ramką (tekst przycisku mały).
Opis tekstowy tego obrazu

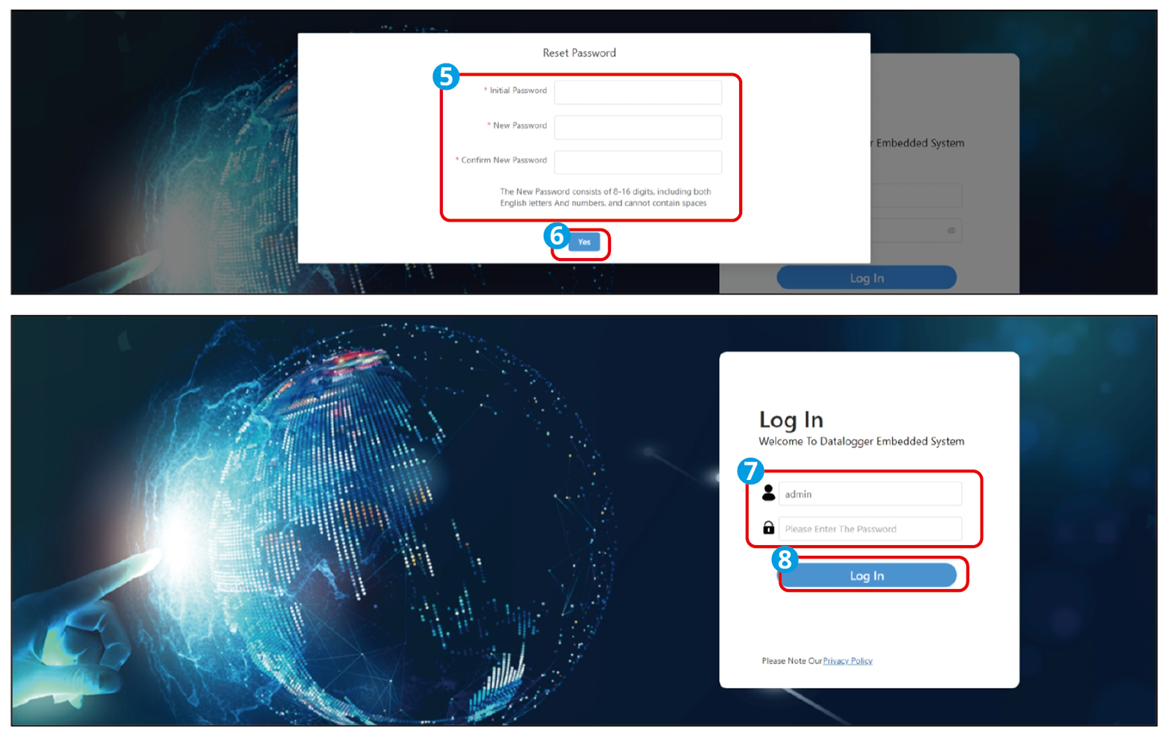

Zestaw dwóch zrzutów ekranu GoodWe Datalogger Embedded System. Górny panel: okno Reset Password nad stroną logowania. Pola w czerwonej ramce (znacznik 5): Initial Password, New Password, Confirm New Password (wszystkie puste). Pod polami podpowiedź, że nowe hasło ma mieć od 8 do 16 znaków, z angielskich liter i cyfr, bez spacji. Niebieski przycisk pod oknem (znacznik 6, czerwona ramka). Dolny panel: ponownie strona logowania z panelem Log In (Welcome To Datalogger Embedded System). Pola w czerwonej ramce (znacznik 7): nazwa użytkownika admin i pole hasła z tekstem zastępczym Please Enter The Password (puste). Niebieski przycisk Log In (znacznik 8, czerwona ramka). Stopka: Please Note Our Privacy Policy.
4.2 Dostęp przez router (dynamiczny adres IP / DHCP)
Tę metodę należy stosować, gdy urządzenie jest już podłączone do sieci lokalnej.
https://192.168.1.50.admin, hasło 123456 (lub nowe hasło).4.3 Dostęp przez hotspot Wi‑Fi urządzenia
SEC3000C ma wbudowany hotspot Wi‑Fi do konfiguracji.
Log-***. Symbol *** oznacza numer seryjny urządzenia. Hasło domyślne: 12345678.https://172.18.0.12:443
admin, hasło 123456 (lub nowe hasło).4.4 Ustawienie statycznego adresu IP
Komunikacja Modbus TCP/IP wymaga statycznego adresu IP. Przy DHCP router może po każdym restarcie przydzielić inny adres IP i komunikacja przestanie działać. Przed zmianą ustawień sieciowych należy upewnić się, że kabel Ethernet jest podłączony.
Porty urządzenia:
- ETH1: tryb domyślny DHCP
- ETH2: tryb domyślny STATIC
Wewnętrzny switch jest domyślnie podłączony do ETH2. Należy użyć ETH2.
Opis tekstowy tego obrazu

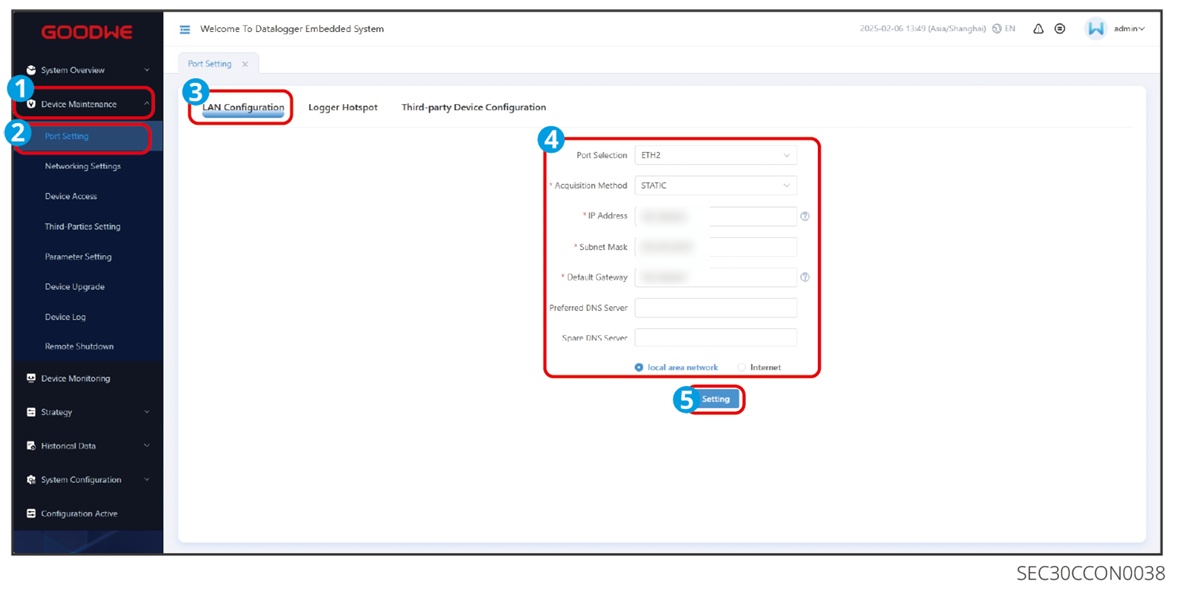

Zrzut ekranu interfejsu WWW GoodWe Datalogger Embedded System, strona Port Setting, z ponumerowanymi znacznikami w czerwonych ramkach od 1 do 5 (w prawym górnym rogu: data 2025-02-06 13:49 (Asia/Shanghai), EN, użytkownik admin). Ciemne menu po lewej: logo GOODWE, System Overview, Device Maintenance (znacznik 1, rozwinięte), Port Setting (znacznik 2, wyróżnione), Networking Settings, Device Access, Third-Parties Setting, Parameter Setting, Device Upgrade, Device Log, Remote Shutdown, Device Monitoring, Strategy, Historical Data, System Configuration, Configuration Active. Karta Port Setting. Podkarty: LAN Configuration (znacznik 3, wybrana), Logger Hotspot, Third-party Device Configuration. Formularz w czerwonej ramce (znacznik 4): Port Selection: ETH2; Acquisition Method: STATIC; IP Address; Subnet Mask; Default Gateway; Preferred DNS Server: puste; Spare DNS Server: puste; przyciski opcji local area network (wybrany) i Internet. Niebieski przycisk Setting (znacznik 5, czerwona ramka). Tekst w prawym dolnym rogu: SEC30CCON0038.
Po zalogowaniu należy przejść do Device Maintenance – Port Settings – LAN Configuration. Wybrać port ETH2 i ustawić tryb IP na STATIC. Następnie skonfigurować poniższe parametry:
| Parametr | Wartość |
|---|---|
| IP Address | Stały adres IP w tej samej podsieci co EMS, na przykład 192.168.1.50
|
| Subnet Mask | Na przykład 255.255.255.0
|
| Default Gateway | Adres IP routera, na przykład 192.168.1.1
|
| Primary DNS Server | Zwykle adres IP routera. Wymagany tylko przy komunikacji z chmurą. |
| LAN / Internet | Wybrać LAN |
To ustawienie sprawia, że urządzenie komunikuje się z systemami lokalnymi (EMS, SCADA), a nie z chmurą GoodWe.
Należy kliknąć Apply Configuration. Następnie połączyć się ponownie pod nowym adresem IP, na przykład https://192.168.1.50:443.
4.5 Konfiguracja kanału Modbus TCP
Modbus TCP łączy SEC3000C z systemami zewnętrznymi, takimi jak EMS, SCADA, Home Assistant lub Node‑RED. SEC3000C jest urządzeniem podrzędnym (serwerem) Modbus TCP. EMS jest urządzeniem nadrzędnym (klientem) Modbus TCP.
Należy przejść do Device Maintenance – Forwarding Settings – Modbus-TCP i kliknąć Add Channel.
Opis tekstowy tego obrazu

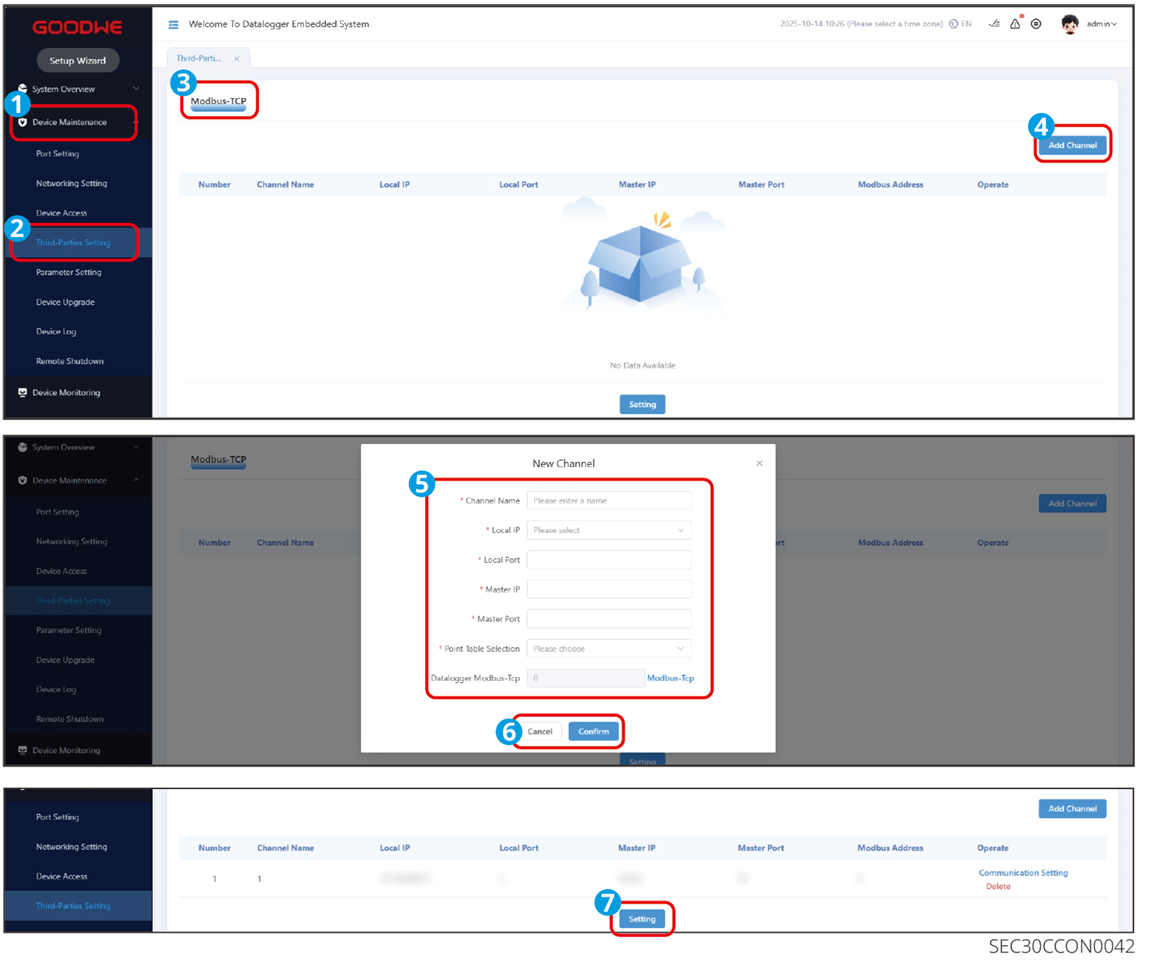

Zestaw trzech zrzutów ekranu interfejsu WWW GoodWe Datalogger Embedded System (tytuł strony Welcome To Datalogger Embedded System; w prawym górnym rogu: data 2025-10-14 10:26 z tekstem Please select a time zone, język EN, użytkownik admin). Ponumerowane znaczniki w czerwonych ramkach od 1 do 7 oznaczają kroki. Panel 1: ciemne menu po lewej z logo GOODWE, przyciskiem Setup Wizard, System Overview, Device Maintenance (znacznik 1, czerwona ramka), podpozycje Port Setting, Networking Setting, Device Access, Third-Parties Setting (znacznik 2, czerwona ramka, wyróżniona), Parameter Setting, Device Upgrade, Device Log, Remote Shutdown i Device Monitoring. Otwarta karta Third-Parti. Nagłówek Modbus-TCP (znacznik 3, czerwona ramka). Przycisk Add Channel w prawym górnym rogu (znacznik 4, czerwona ramka). Pusta tabela z kolumnami Number, Channel Name, Local IP, Local Port, Master IP, Master Port, Modbus Address, Operate; tekst No Data Available; poniżej przycisk Setting. Panel 2: okno New Channel (znacznik 5 na czerwonej ramce wokół pól) z polami: Channel Name (tekst zastępczy Please enter a name); Local IP (lista rozwijana, Please select); Local Port (puste); Master IP (puste); Master Port (puste); Point Table Selection (lista rozwijana, Please choose); Datalogger Modbus-Tcp (wyszarzone pole z wartością 0, link Modbus-Tcp). Przyciski Cancel i Confirm (znacznik 6, czerwona ramka). Panel 3: tabela ma teraz jeden wiersz: Number 1; Channel Name 1; wartości Local IP, Local Port, Master IP, Master Port i Modbus Address; linki w kolumnie Operate: Communication Setting i Delete. Przycisk Setting pod tabelą jest oznaczony znacznikiem 7 i czerwoną ramką. Tekst w prawym dolnym rogu: SEC30CCON0042.
Skonfigurować kanał:
| Parametr | Wartość |
|---|---|
| Channel Name | Na przykład EMS_Modbus
|
| Local IP | Adres IP urządzenia skonfigurowany wcześniej, na przykład 192.168.1.50
|
| Local Port |
502 (domyślny port Modbus TCP) |
| Master Station IP | Adres IP EMS, na przykład 192.168.1.100
|
| Master Station Port | Port używany przez EMS |
| Point Table Selection | Zaimportować mapę rejestrów Modbus wymaganą przez EMS |
Należy kliknąć Confirm, aby zapisać kanał, a następnie Apply Configuration. Po tym EMS może komunikować się z urządzeniem przez Modbus TCP.
5 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
6 Dodawanie SEC3000C do Reduxi
Poniższe kroki służą do dodania nowego GoodWe SEC3000C lub edycji istniejącego.
6.1 Ustawienia podstawowe
Zalogować się do Reduxi Configurator (zob. Punkt 5) i kliknąć + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu lewego paska bocznego Reduxi Configurator. U góry: logo reduxi z tekstem CONFIGURATOR. Zwinięte sekcje: Devices (ikona plusa) i Strategies (ikona plusa). Poniżej dwa przyciski obok siebie: Add device (ikona plusa, zaznaczony niebieską ramką) i Add strategy (ikona plusa). Pod nimi dwie pozycje: Settings i Profile. Obszar po prawej stronie paska bocznego jest pusty, biały.
W pierwszym kroku należy wybrać podstawowe parametry urządzenia:
- Device type:
Hybrid inverterlubBattery - Type:
GoodWe SEC3000C - Name: dowolna nazwa
Opis tekstowy tego obrazu
Zrzut ekranu kreatora dodawania urządzenia w Reduxi Configurator, krok 1 z 3. Pasek postępu z trzema krokami: 1 Basic settings (aktywny, czarne kółko), 2 Communication channel (szary), 3 Advanced settings (szary). Nagłówek: Basic settings. Pola: Device type * : pusta lista rozwijana; Type * : pusta lista rozwijana; Name * : puste pole tekstowe. Przyciski: Back (lewy dolny róg), Next (prawy dolny róg, ciemny).
Należy kliknąć Next.
6.2 Ustawienia komunikacji
Należy wpisać parametry komunikacji GoodWe SEC3000C:
| Parametr | Wartość |
|---|---|
| Połączenie | TCP/IP |
| IP | Adres IP GoodWe SEC3000C |
| Port | Zawsze 502
|
| Modbus unit ID | Logic address z ustawień Modbus GoodWe SEC3000C |
Opis tekstowy tego obrazu
Zrzut ekranu kreatora urządzenia w Reduxi Configurator, krok 2 z 3. Wskaźnik kroków: 1 Basic settings (gotowy, czarny), 2 Communication channel (bieżący, czarny), 3 Advanced settings (szary, jeszcze nieosiągnięty). Nagłówek: Communication channel and device configuration. Pola: Connection: TCP/IP (lista rozwijana); IP: puste; Port: 502; Modbus unit ID: 1; Read optimizers: przełącznik wyłączony, z etykietą No. Uwaga pod przełącznikiem: Measurements from optimizers are only available on MQTT and other connectors. When readout from optimizers is enabled, battery and solar regulation is only possible in 30-60 seconds interval. Przyciski: Back, Test communication, Next (czarny).
6.3 Test komunikacji
Należy kliknąć Test communication na dole kreatora. Jednorazowo odczytuje on GoodWe SEC3000C i niczego nie zapisuje. Jeśli test się powiedzie, należy kliknąć Done: tylko Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
7 Sprawdzenie odczytów
7.1 Last measurements
Po nawiązaniu komunikacji należy sprawdzić wartości w Devices – GoodWe SEC3000C w Reduxi Configurator.
7.2 Włączenie sterowania przez Reduxi
Aby sterować urządzeniem za pomocą Reduxi, w Devices – GoodWe SEC3000C należy ustawić typ sterowania na AUTO. Następnie należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–3): Przeczytać instrukcję GoodWe. Przygotować kable, router i komputer. Podłączyć SEC3000C do sieci kablem Ethernet.
GoodWe SEC3000C (punkt 4): Otworzyć interfejs WWW, zmienić hasło domyślne, ustawić statyczny adres IP na ETH2 i dodać kanał Modbus TCP z portem lokalnym 502.
Dodanie do Reduxi (punkty 5–6): Zalogować się do interfejsu WWW Reduxi, kliknąć + Add device, wpisać adres IP, port 502 oraz Logic address jako Modbus unit ID. Kliknąć Test communication, a następnie Done.
Uruchomienie (punkt 7): Sprawdzić Last measurements. Ustawić typ sterowania na AUTO i zdefiniować strategię.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Brak dostępu do 172.18.0.12 | Należy ręcznie ustawić adres IP komputera na 172.18.0.22 z maską podsieci 255.255.255.0 (punkt 4.1). Użyć https i portu 443. |
| Komunikacja ustaje po restarcie | Urządzenie prawdopodobnie używa DHCP i otrzymało nowy adres IP. Należy ustawić statyczny adres IP na ETH2 (punkt 4.4). |
| Zgubione hasło | Hasła nie można odzyskać bez przywrócenia ustawień fabrycznych. Hasło domyślne należy zmienić po pierwszym zalogowaniu i zapisać. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
