1 O urządzeniach P1 Ultra i P1 Ultra Pro

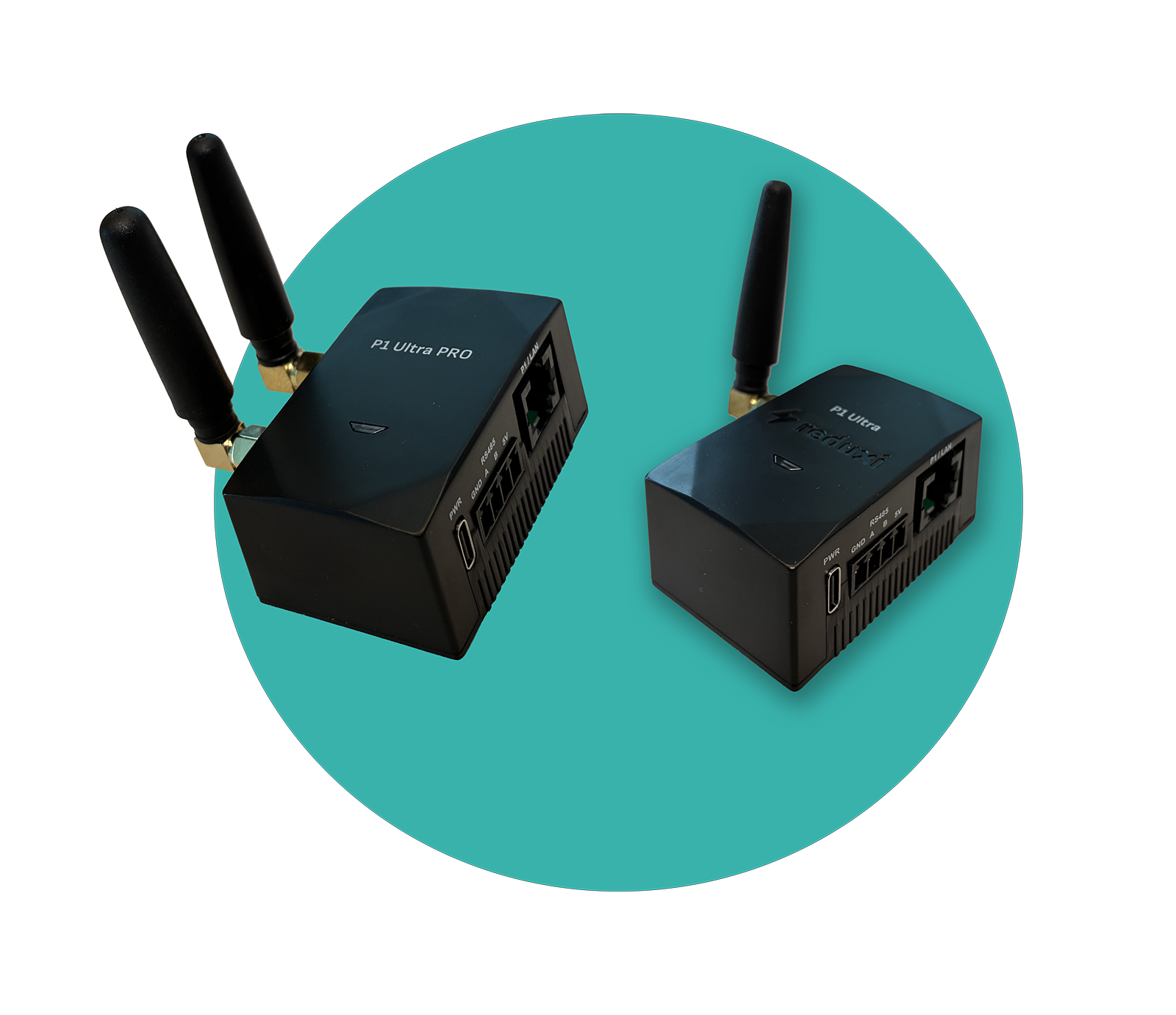

1.1 Opis urządzenia

Urządzenie zbiera dane z inteligentnego licznika i zamienia komunikację licznika na komunikację TCP/IP. Przekazuje dane do sterownika Reduxi Controller.

P1 Ultra Pro obsługuje też LTE przez kartę SIM i zewnętrzną antenę LTE. Konfigurację LTE opisano w Punkcie 4.

Obsługiwany interfejs i protokół komunikacyjny zależą od modelu inteligentnego licznika i kraju.

1.2 Obsługiwane interfejsy liczników i protokoły komunikacyjne

Interfejsy liczników:

• P1 / HAN / I1
• TTL (P1) przez RJ12
• M-Bus przez połączenie 2-przewodowe, RJ12 lub RJ45
• RS485 przez połączenie 2-przewodowe

Protokoły komunikacyjne:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Sprawdzić listę obsługiwanych modeli inteligentnych liczników: Lista obsługiwanych urządzeń.

2 Wymagane wyposażenie

Potrzebne są następujące elementy:

• Reduxi P1 Ultra lub P1 Ultra Pro
• Zasilacz do urządzenia
• Kabel RJ12 (w zestawie) lub kabel z taką samą kolejnością żył na obu końcach (połączenie 1:1)
• Inteligentny licznik z aktywowanym portem HAN/P1
• P1 Ultra Pro z LTE: aktywna karta SIM i zewnętrzna antena LTE
• Sterownik Reduxi Controller w tej samej sieci
• Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi

3 Podłączanie urządzenia do inteligentnego licznika

3.1 Złącza urządzenia

Złącza P1 Ultra

Opis tekstowy tego obrazu

Schemat złączy P1 Ultra. U góry: rysunek konturowy urządzenia widzianego od strony złączy z etykietami PWR (port USB-C), RS485 z zaciskami GND, A, B, 5V oraz P1 / HAN (gniazdo RJ12). Poniżej schemat połączeń. Po lewej: Power Supply (ikona wtyczki zasilania) połączony linią ze strzałką z PWR (USB-C). W środku: listwa zaciskowa RS485 z zaciskami GND, A, B, 5VDC; strzałki od GND, A i B prowadzą w dół do etykiet GND, RS485_B i RS485_A (5VDC ma krótką linię bez strzałki). Po prawej: P1/HAN, RJ12 połączone linią z etykietą P1 (RJ12 - TTL) M-bus z Smart Meter (ikona licznika).

3.2 P1 / HAN (RJ12)

To złącze komunikacyjne łączy urządzenie z inteligentnym licznikiem. Należy podłączyć je do aktywowanego portu HAN/P1 inteligentnego licznika dołączonym kablem RJ12.

Sprawdzić, które inteligentne liczniki są obsługiwane:

3.3 M-Bus

P1 Ultra i P1 Ultra Pro komunikują się z kompatybilnymi inteligentnymi licznikami przez M-Bus. M-Bus można podłączyć za pomocą:

• 2-przewodowego połączenia M-Bus: pin 3 – M-Bus +, pin 4 – M-Bus –
• złącza RJ12
• złącza RJ45

Dwa przewody M-Bus z inteligentnego licznika podłączyć do pinów 3 i 4 złącza RJ12.

3.4 Podłączanie do inteligentnego licznika

4 Konfiguracja P1 Ultra

4.1 Połączenie z siecią Wi‑Fi

1

Zasilić urządzenie

Podłączyć urządzenie do zasilania.

2

Połączyć się z siecią urządzenia

Na telefonie lub komputerze wyszukać sieć Wi‑Fi P1WIFI i połączyć się z nią.

3

Otworzyć interfejs internetowy

Otworzyć przeglądarkę internetową i przejść pod adres http://p1wifi.local

4

Log in

Nazwa użytkownika: admin
Hasło: nadrukowane na etykiecie urządzenia.

Strona logowania P1 Ultra

Opis tekstowy tego obrazu

Zrzut ekranu strony logowania interfejsu internetowego P1 Ultra. Logo Reduxi (błyskawica i słowo reduxi) z tekstem P1 - ULTRA 2 pod spodem. Szare pole Sign-in z nagłówkiem Sign-in. Username: admin. Password: pole wypełnione, znaki ukryte jako kropki, z ikoną oka po prawej. Ciemny przycisk Login.

5

Wpisać dane sieci Wi‑Fi

Wpisać dane logowania lokalnej sieci Wi‑Fi. Zalecane jest nadanie urządzeniu statycznego adresu IP. Następnie kliknąć Save w prawym dolnym rogu. Urządzenie połączy się z wybraną siecią Wi‑Fi i będzie używać skonfigurowanego adresu IP.

Karta Network: SSID Wi‑Fi i hasło

Opis tekstowy tego obrazu

Zrzut ekranu interfejsu internetowego P1 Ultra, karta Network. Górne karty: Home, Network (wybrana, ciemna), Meter, Services, System. Sekcja Wi-Fi network z zieloną plakietką statusu Connected (kreski zasięgu). Use static IP address: przełącznik z etykietą No (wyłączony). Wi-Fi SSID: pole wprowadzania, puste, z przyciskiem skanowania Wi-Fi po prawej, w czerwonej ramce. Password: pole wprowadzania, puste, z ikoną oka, w czerwonej ramce. Sekcja Wi-Fi Hotspot: Hotspot password: pole wprowadzania, puste, z ikoną oka. Tekst ostrzegawczy: This password will be used instead of the default password printed on the device. Przyciski na dole: ciemny przycisk z kołem zębatym po lewej; ciemny przycisk zapisu (ikona dyskietki) po prawej, w czerwonej ramce.

4.2 Ustawienia licznika

Na karcie Meter skonfigurować:

• Country
• Meter type
• Meter name

Jeśli w inteligentnym liczniku włączono szyfrowanie, należy też wpisać wymagane parametry szyfrowania.

Jeśli licznik korzysta z przekładników prądowych (CT), kliknąć ikonę dodatkowych ustawień na dole. Tam konfiguruje się przekładnie CT i VT.

Karta Meter

Opis tekstowy tego obrazu

Zrzut ekranu karty Meter interfejsu internetowego P1 Ultra. Nagłówek Meter z czerwoną plakietką Disconnected w prawym górnym rogu. Czerwona ramka otacza pola formularza: Country: Slovenia (lista rozwijana); Meter type: Iskraemeco AM550 (lista rozwijana); Meter name: AM550 - Main meter; Meter message structure: Slovenia (lista rozwijana); Meter cipher key (optional): puste; Meter authentication key (optional): puste. Pod ramką: Baud rate: 38400 bits/s (wyszarzone); Data bits: 8; Stop bits: 1; Parity: None. Przyciski na dole: ciemny przycisk z dwiema strzałkami po lewej, ciemny przycisk z kołem zębatym oraz ciemny przycisk zapisu (ikona dyskietki) po prawej, zaznaczony czerwoną ramką.

4.3 Ustawienia usług

W sekcji Modbus wybrać jedną z dwóch opcji komunikacji.

Opcja 1: Modbus TCP/IP

Modbus TCP/IP

Opis tekstowy tego obrazu

Zrzut ekranu sekcji Modbus w ustawieniach P1 Ultra. Nagłówek Modbus z niebieską plakietką Active w prawym górnym rogu. Enable: przełącznik z etykietą Yes (włączony). Czerwona ramka otacza dwie listy rozwijane: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Opcja 2: Modbus RTU (RS485)

Modbus RTU (RS485)

Opis tekstowy tego obrazu

Zrzut ekranu ustawień Modbus w P1 Ultra, tryb RTU. Enable: przełącznik z etykietą Yes (włączony). Modbus mode: RTU (lista rozwijana, w czerwonej ramce); Modbus register structure: Reduxi (lista rozwijana, w tej samej czerwonej ramce). Osobna czerwona ramka zaznacza ciemny przycisk ustawień (ikona koła zębatego) po prawej. Drugi wiersz: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 Połączenie LTE (P1 Ultra Pro)

P1 Ultra Pro obsługuje też LTE z kartą SIM i zewnętrzną anteną LTE.

1

Włożyć kartę SIM

Włożyć aktywną kartę SIM do P1 Ultra Pro.

Gniazdo karty SIM

Opis tekstowy tego obrazu

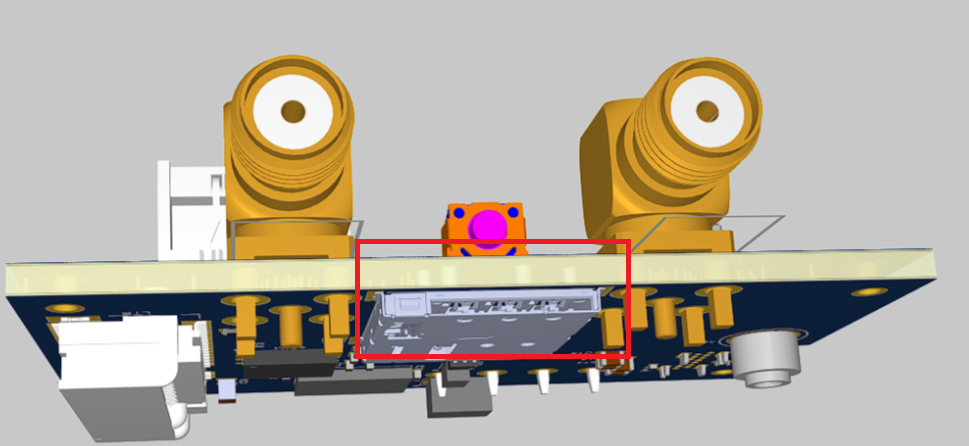

Wizualizacja płytki drukowanej P1 Ultra Pro widzianej z boku. Płytka z beżowymi krawędziami i niebieskim spodem, dwa złote złącza anten stojące na płytce (po lewej i po prawej), między nimi mały czerwono-pomarańczowy element z różowym środkiem, biała wtyczka po lewej i szara wtyczka w lewym dolnym rogu oraz złote piny wzdłuż spodu. Czerwony prostokąt zaznacza gniazdo karty SIM, płaski metalowy element na spodzie płytki pośrodku. Brak widocznego tekstu.

2

Podłączyć antenę

Podłączyć zewnętrzną antenę LTE.

3

Włączyć sieć komórkową

Włączyć Mobile network.

Ustawienia sieci komórkowej

Opis tekstowy tego obrazu

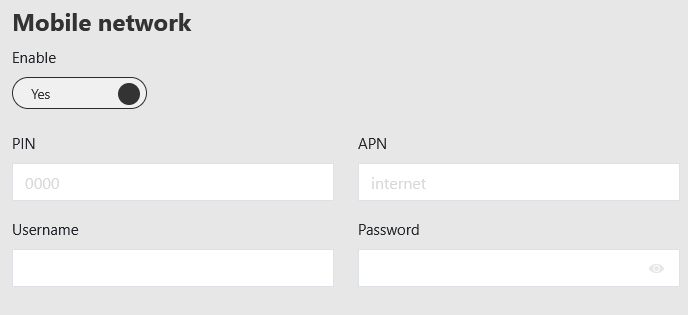

Zrzut ekranu ustawień Mobile network w P1 Ultra Pro. Nagłówek Mobile network. Enable: przełącznik z etykietą Yes (włączony). Pola: PIN: puste, z szarym tekstem przykładowym w polu (wartość nie została tu zapisana); APN: puste, z szarym tekstem zastępczym internet; Username: puste; Password: puste, z ikoną oka.

4

Wpisać APN

Wpisać ustawienia APN wymagane przez operatora sieci komórkowej.

5

Wpisać dane dostępowe

Jeśli operator tego wymaga, wpisać nazwę użytkownika, hasło i PIN karty SIM.

6

Zapisać

Zapisać konfigurację i sprawdzić, czy połączenie LTE jest aktywne.

Wymagane ustawienia APN zależą od operatora sieci komórkowej.

5 Logowanie do interfejsu internetowego Reduxi

Interfejs internetowy Reduxi można otworzyć na dwa sposoby:

Activate tunnel connection (krok 3)

Opis tekstowy tego obrazu

Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.

Open configurator (krok 4)

Opis tekstowy tego obrazu

Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.

Ekran logowania sterownika Reduxi Controller

Opis tekstowy tego obrazu

Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.

Interfejs internetowy sterownika po zalogowaniu

Opis tekstowy tego obrazu

Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.

6 Dodawanie P1 Ultra do Reduxi

Poniższe kroki służą do dodania nowego P1 Ultra lub edycji istniejącego.

6.1 Ustawienia podstawowe

Zalogować się do Reduxi Configurator (zob. Punkt 5) i kliknąć + Add device.

Przycisk Add device

Opis tekstowy tego obrazu

Zrzut ekranu lewego menu Reduxi Configurator pod logo reduxi Configurator. Pozycje menu: Devices (rozwinięte, ze znakiem minus) zawierające przycisk '+ Add device' (z obrysem); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Prawa strona jest pusta, biała.

Wybrać ustawienia podstawowe.

Ustawienia podstawowe

Opis tekstowy tego obrazu

Zrzut ekranu formularza Basic settings w Reduxi Configurator, przyciętego przy prawej krawędzi. Pola: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Sekcja Include to strategy z tabelą, w której widoczne są wiersze Strategy (wiersz nagłówka) i Energy manager (kolumny po prawej są ucięte). Przycisk Back na dole po lewej.

6.2 Ustawienia komunikacji

W ustawieniach kanału komunikacji wpisać parametry odpowiadające połączeniu z inteligentnym licznikiem.

Ustawienia komunikacji

Opis tekstowy tego obrazu

Mały zrzut ekranu formularza Communication channel w Reduxi Configurator. Pole Connection * to lista rozwijana z bieżącą wartością TCP/IP i otwartą listą z trzema opcjami: TCP/IP (podświetlona), Local serial port, MQTT. Pod listą częściowo widoczna etykieta Port * (ucięta).

Przykład dla TCP/IP:

Przykład TCP/IP

Opis tekstowy tego obrazu

Zrzut ekranu formularza Communication channel and device configuration w Reduxi Configurator (przykład TCP/IP). Pola: Connection *: TCP/IP (lista rozwijana, aktywna, z niebieskim obrysem); IP *: p1wifi.local, z czarnym przyciskiem Scan for IP po prawej; Port *: 502, z czarnym przyciskiem Test port po prawej; Extended IP recovery (ikona informacji): przełącznik z etykietą Yes (włączony); Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (czarny, po prawej).

Można wpisać p1wifi.local lub adres IP skonfigurowany w interfejsie internetowym P1 Ultra.

6.3 Test komunikacji

Kliknąć Test communication na dole kreatora. Test jednorazowo odczytuje P1 Ultra i niczego nie zapisuje. Jeśli test się powiedzie, kliknąć Done: dopiero Done tworzy urządzenie.

Przycisk Test communication

Opis tekstowy tego obrazu

Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.

Przycisk Done

Opis tekstowy tego obrazu

Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.

Jeśli test kończy się błędem, sprawdzić:

• połączenie kablem RJ12
• połączenie Wi‑Fi
• adres IP
• strukturę komunikatów
• aktywację portu HAN w inteligentnym liczniku

7 Sprawdzenie odczytów

7.1 Last measurements

Po nawiązaniu komunikacji sprawdzić wartości w sekcji Devices w Reduxi Configurator jako dodatkowy test.

7.2 Włączenie sterowania przez Reduxi

Aby wykorzystać dane licznika w strategii Reduxi, sprawdzić ustawienia urządzenia w sekcji Devices w Reduxi Configurator.

Aby uzyskać maksymalną elastyczność i obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller.

8 Wskaźniki LED i przywracanie ustawień fabrycznych

8.1 Wskaźniki LED

Wskaźniki LED pokazują aktualny stan urządzenia:

8.2 Przywracanie ustawień fabrycznych

Przywrócenie ustawień fabrycznych jest zalecane:

• po wymianie inteligentnego licznika
• po zmianie miejsca instalacji
• w razie problemów z połączeniem
• przed ponowną konfiguracją urządzenia

9 Rozwiązywanie problemów

Jeśli komunikacja nie działa, sprawdzić następujące punkty.

9.1 Połączenie z inteligentnym licznikiem

• Port HAN/P1 musi być aktywowany.
• Kabel RJ12 musi być prawidłowo podłączony.
• Kabel musi mieć okablowanie 1:1.

9.2 Dostęp do konwertera

Spróbować otworzyć http://p1wifi.local lub adres IP konwertera.

9.3 Sieć lokalna

• Konwerter musi być w tej samej sieci co sterownik Reduxi Controller.
• Sprawdzić siłę sygnału Wi‑Fi.

9.4 Konfiguracja

Sprawdzić:

• adres IP konwertera
• strukturę komunikatów
• wybrany model inteligentnego licznika

9.5 Przywracanie ustawień fabrycznych

Jeśli te kroki nie rozwiążą problemu, należy przywrócić ustawienia fabryczne (zob. Punkt 8) i skonfigurować urządzenie ponownie.

9.6 Inteligentne liczniki z kilkoma typami komunikacji HAN/P1

Niektóre inteligentne liczniki obsługują kilka typów komunikacji HAN/P1. W razie problemów z komunikacją sprawdzić:

• czy port HAN jest aktywowany
• jakiego protokołu komunikacyjnego używa inteligentny licznik
• czy w Reduxi Configurator wybrano prawidłowy model inteligentnego licznika
