Połącz i skonfiguruj P1 WiFi Ultra/ P1 WiFi Ultra PRO z licznikiem energii i kontrolerem Reduxi

Zaktualizowano

1. Opis urządzenia

Urządzenie zbiera dane z inteligentnego licznika i konwertuje komunikację licznika na komunikację TCP/IP, która jest następnie przekazywana do kontrolera Reduxi.

P1 Ultra Pro dodatkowo obsługuje łączność LTE za pośrednictwem karty SIM i zewnętrznej anteny LTE. Konfiguracja LTE znajduje się w sekcji 4.3.

Obsługiwany interfejs i protokół komunikacyjny zależą od konkretnego modelu inteligentnego licznika i kraju.

Obsługiwane interfejsy liczników i protokoły komunikacyjne

Interfejsy liczników:

  • P1 / HAN / I1
  • TTL (P1) przez RJ12
  • M-Bus przez połączenie 2-żyłowe, RJ12 lub RJ45
  • RS485 przez 2-przewodowe połączenie

Protokoły komunikacyjne:

  • DSMR (IEC 62056-21)
  • DLMS/DSLM Push

Sprawdź sekcję Liczniki energii, aby zobaczyć, które modele inteligentnych liczników są obsługiwane.

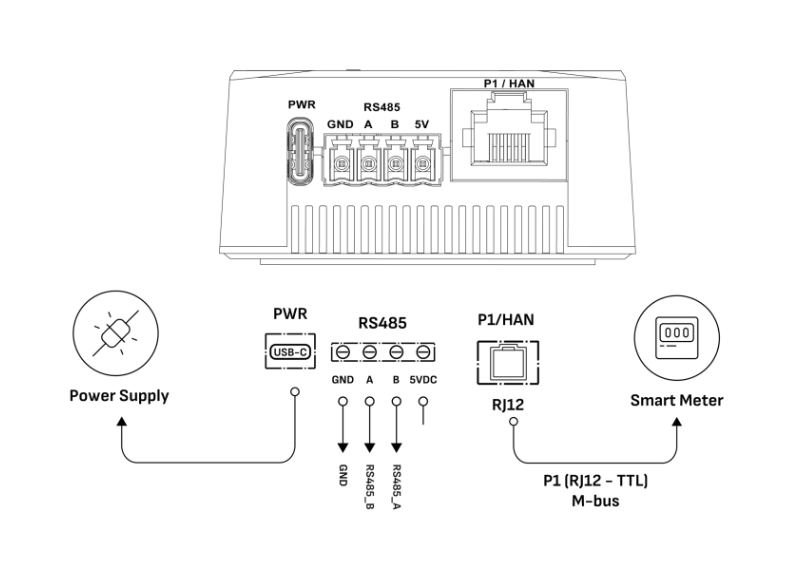

2. Połączenia urządzenia

RS485 służy do podłączania dodatkowych urządzeń i nie jest wymagany do podstawowego działania P1 Ultra

2.1 P1 / HAN (RJ12)

Złącze komunikacyjne służące do podłączenia urządzenia do inteligentnego licznika.

Podłącz je do aktywowanego portu HAN/P1 inteligentnego licznika za pomocą dostarczonego kabla RJ12.

Sprawdź sekcję Liczniki energii, aby zobaczyć, które urządzenia są obsługiwane. https://support.reduxi.eu/hc/articles/13569263439249-List-of-supported-devices



P1 Ultra / Ultra Pro obsługuje komunikację z kompatybilnymi inteligentnymi licznikami za pośrednictwem M-Bus.

M-Bus można podłączyć za pomocą:

  • 2-przewodowe połączenie M-Bus,
    Pin 3 – M-Bus +
    Pin 4 – M-Bus -
  • Złącze RJ12,
  • Złącze RJ45.

Podłącz dwa przewody M-Bus z inteligentnego licznika do pinów 3 i 4 złącza RJ12.

Ważne: Połączenie M-Bus i przypisanie pinów w inteligentnym liczniku mogą się różnić w zależności od modelu licznika. Zawsze sprawdzaj dokumentację producenta licznika przed wykonaniem połączenia.

3. Podłączanie do inteligentnego licznika

  1. Port HAN/P1 w inteligentnym liczniku musi być aktywowany.
  2. Podłącz kabel RJ12 między inteligentnym licznikiem a Reduxi P1 Ultra.
  3. Użyj dostarczonego kabla lub kabla o takiej samej sekwencji przewodów na obu końcach (połączenie 1:1).
  4. Po podłączeniu urządzenia powinno zapalić się zielona dioda zasilania..

Uwaga

W przypadku niektórych inteligentnych liczników aktywacja portu HAN musi zostać zlecona operatorowi systemu dystrybucji energii elektrycznej.


4. Łączenie z siecią Wi-Fi

Krok 1

Podłącz urządzenie do zasilania.

Krok 2

Na telefonie lub komputerze wyszukaj następującą sieć Wi-Fi:

P1WIFI

Połącz się z tą siecią.

Krok 3

Otwórz przeglądarkę internetową i przejdź do:

http://p1wifi.local

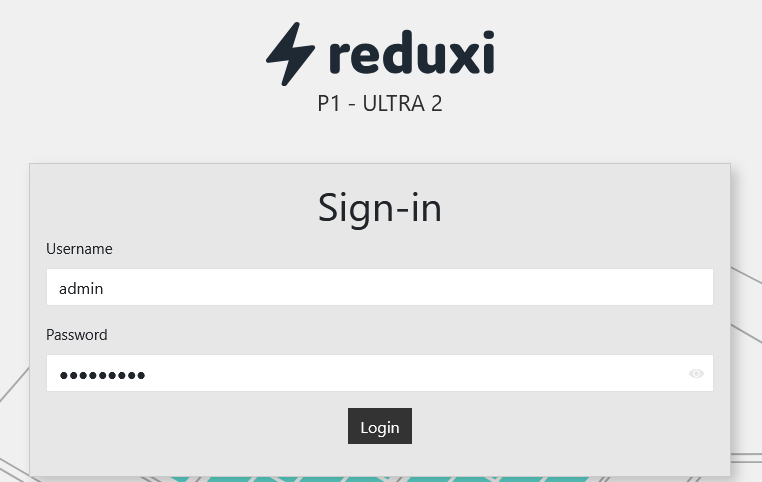

Krok 4

Zaloguj się:

Nazwa użytkownika: admin

Hasło: Hasło znajduje się na etykiecie urządzenia. Krok 5

Wprowadź dane uwierzytelniające Twojej lokalnej sieci Wi-Fi.

Zalecamy skonfigurowanie statycznego adresu IP.

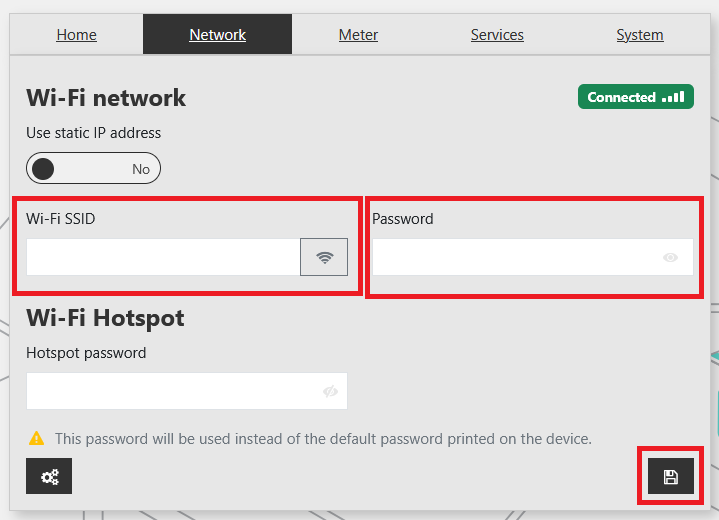

Krok 5

Wprowadź dane uwierzytelniające dla Twojej lokalnej sieci Wi-Fi.

Zalecamy przypisanie statycznego adresu IP do urządzenia.


Na koniec kliknij „Zapisz” w prawym dolnym rogu.

Urządzenie połączy się następnie z wybraną siecią Wi-Fi i będzie używać skonfigurowanego adresu IP.

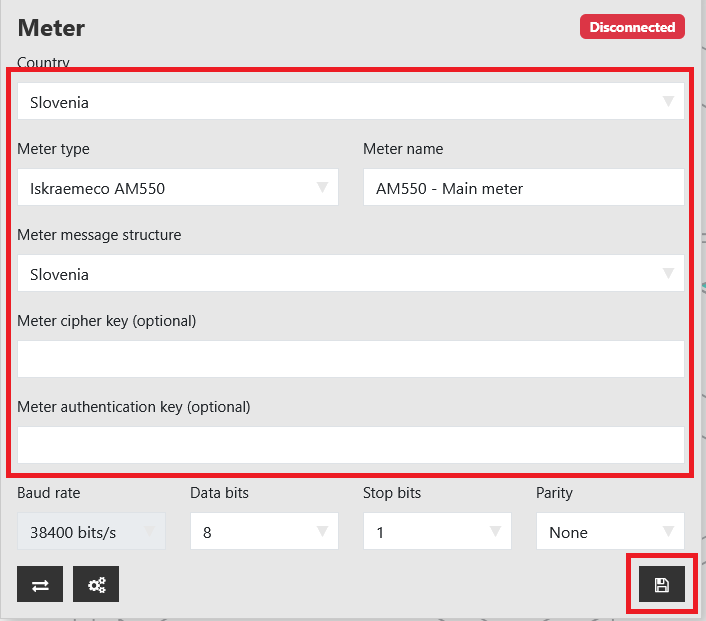

4.1 Ustawienia licznika

W zakładce „Licznik” skonfiguruj następujące ustawienia:

  • Kraj
  • Typ licznika
  • Nazwa licznika

Jeśli szyfrowanie jest włączone w inteligentnym liczniku, wprowadź również wymagane parametry szyfrowania.

Jeśli licznik używa przekładników prądowych (CT), kliknij dodatkowe ustawienia u dołu, aby skonfigurować przekładnie CT i VT.

4.2 Ustawienia usług

W sekcji Modbus wybierz jedną z poniższych opcji komunikacji.



Opcja 1: Modbus TCP/IP




Opcja 2: Modbus RTU (RS485)

4.3 Połączenie LTE – P1 Ultra Pro

P1 Ultra Pro obsługuje również łączność LTE za pomocą karty SIM i zewnętrznej anteny LTE.

  1. Włóż aktywną kartę SIM do P1 Ultra Pro.
  2. Podłącz zewnętrzną antenę LTE.
  3. Wybierz LTE jako połączenie sieciowe.
  4. Wprowadź wymagane ustawienia APN operatora komórkowego.
  5. Jeśli jest to wymagane przez operatora, wprowadź nazwę użytkownika, hasło i kod PIN karty SIM.
  6. Zapisz konfigurację i sprawdź, czy połączenie LTE jest aktywne.

Wymagane ustawienia APN zależą od operatora komórkowego.

5. Logowanie/Dodaj nowe urządzenie

  1. Jak zalogować się do Reduxi Configurator przez przeglądarkę? – Angielski

    Zaloguj się do interfejsu internetowego Reduxi Configurator i kliknij przycisk „Dodaj urządzenie”.

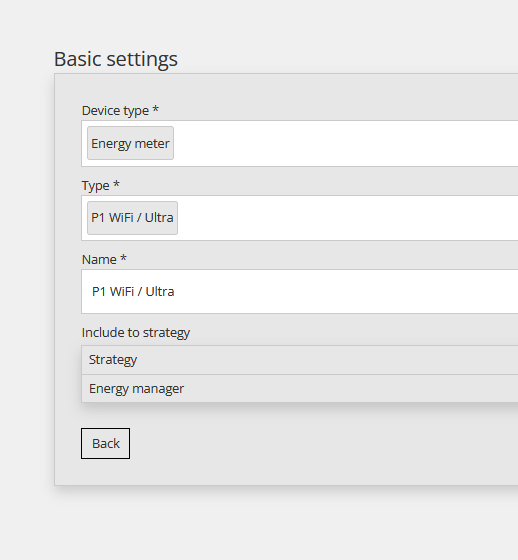

     2 .Wybierz podstawowe ustawienia.

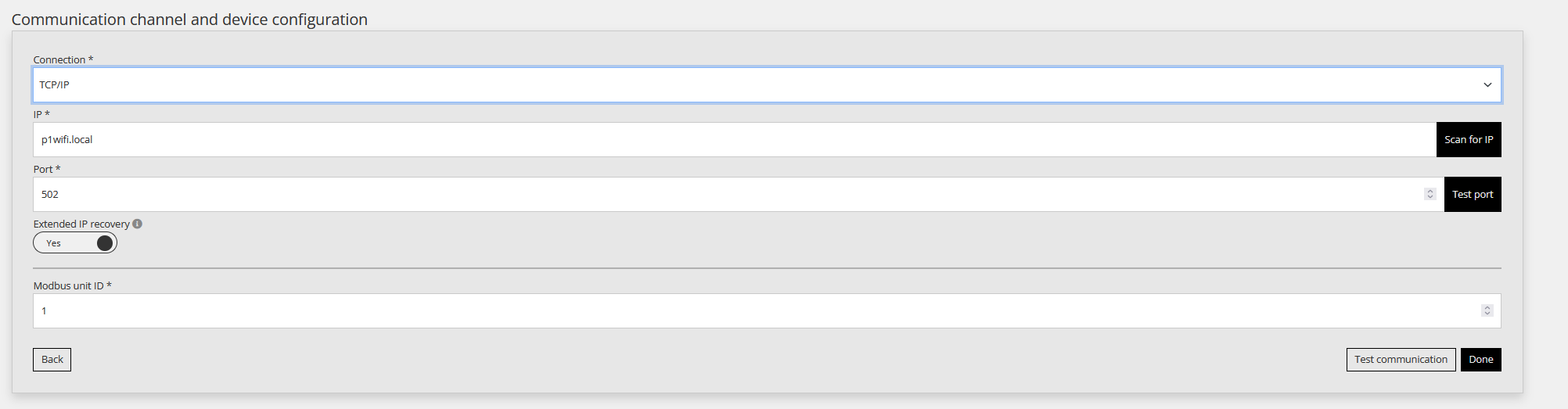

6. Ustawienia komunikacji

W ustawieniach kanału komunikacyjnego wprowadź parametry zgodnie z Twoim połączeniem z inteligentnym licznikiem.


Przykład TCP IP:

Możesz wprowadzić p1wifi.local lub adres IP skonfigurowany w interfejsie P1 WIFI Ultra.

7. Test komunikacji

Po zakończeniu konfiguracji kliknij:

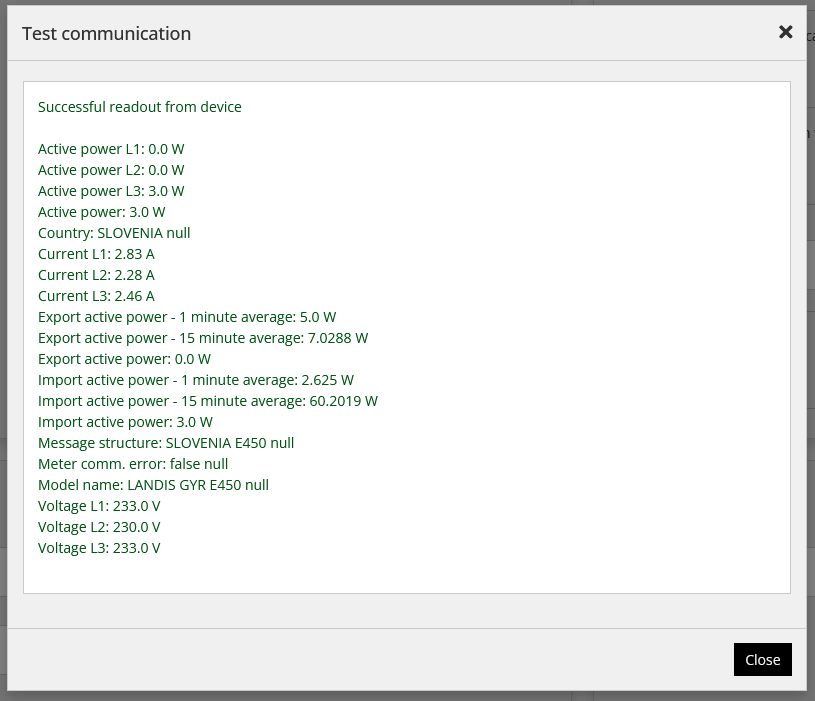

Pomyślna komunikacja

Przykład pomyślnej komunikacji:

Nieudana komunikacja

Przykład nieudanej komunikacji:

W takim przypadku sprawdź:

  • Połączenie kablowe RJ12,
  • Połączenie Wi-Fi,
  • Adres IP,
  • Struktura wiadomości,
  • Aktywacja portu HAN w inteligentnym liczniku.

8. Wskaźniki LED

Wskaźniki LED pokazują aktualny stan urządzenia:

  • Zielony – Włączony: Urządzenie jest zasilane.
  • Niebieski – Migający: Urządzenie jest połączone z Wi-Fi, ale aktualnie nie odbiera ani nie wysyła danych.
  • Fioletowy – Migający: Urządzenie jest połączone z Wi-Fi i pomyślnie przesyła dane.
  • Czerwony – Włączony lub migający: Urządzenie nie jest połączone z Wi-Fi.

9. Reset do ustawień fabrycznych

Reset do ustawień fabrycznych jest zalecany:

  • przy wymianie inteligentnego licznika,
  • przy zmianie lokalizacji instalacji,
  • w przypadku problemów z połączeniem,
  • przed ponowną konfiguracją urządzenia.

Procedura

  1. Podłącz urządzenie do zasilania.
  2. Naciśnij i przytrzymaj przycisk RESET przez około 10 sekund.
  3. Poczekaj, aż zapali się czerwona dioda LED.
  4. Zwolnij przycisk RESET.
  5. Urządzenie powróci do ustawień fabrycznych.

10. Rozwiązywanie problemów

Jeśli komunikacja nie działa:

Sprawdź połączenie z inteligentnym licznikiem

  • Port HAN/P1 musi być aktywowany.
  • Kabel RJ12 musi być prawidłowo podłączony.
  • Kabel musi być okablowany w konfiguracji 1:1.

Sprawdź dostęp do konwertera

Spróbuj otworzyć:

http://p1wifi.local

lub adres IP konwertera.

Sprawdź sieć lokalną

  • Konwerter musi być podłączony do tej samej sieci co Reduxi Controller.
  • Sprawdź siłę sygnału Wi-Fi.

Sprawdź konfigurację

Sprawdź następujące elementy:

  • adres IP konwertera,
  • Struktura wiadomości,
  • wybrany model inteligentnego licznika.

Wykonaj reset do ustawień fabrycznych

Jeśli powyższe kroki nie rozwiążą problemu, wykonaj reset do ustawień fabrycznych i ponownie skonfiguruj urządzenie.

11. Ważna uwaga

Niektóre inteligentne liczniki obsługują wiele typów komunikacji HAN/P1.

Jeśli napotkasz problemy z komunikacją, sprawdź następujące kwestie:

  • czy port HAN jest aktywowany,
  • który protokół komunikacyjny jest używany przez inteligentny licznik,
  • czy w Reduxi Configurator wybrano prawidłowy model inteligentnego licznika.
