Jak połączyć my-PV AC•THOR, AC•THOR 9s i AC ELWA 2 ze sterownikiem Reduxi

Regulatory mocy my-PV i grzałki można zintegrować ze sterownikiem Reduxi Controller przez Modbus TCP – dzięki temu nadwyżka PV trafia automatycznie do ciepłej wody i ogrzewania.

⏱ ok. 15–20 min
🔧 Reduxi Controller · my-PV AC•THOR / AC•THOR 9s / AC ELWA 2
🌐 Modbus TCP (LAN / Wi‑Fi przez router)
🔢 Do 250 urządzeń my-PV na jeden sterownik
📄 Pobierz jako PDF
my-PV AC ELWA 2, AC THOR, AC THOR 9s i grzałki do AC THOR

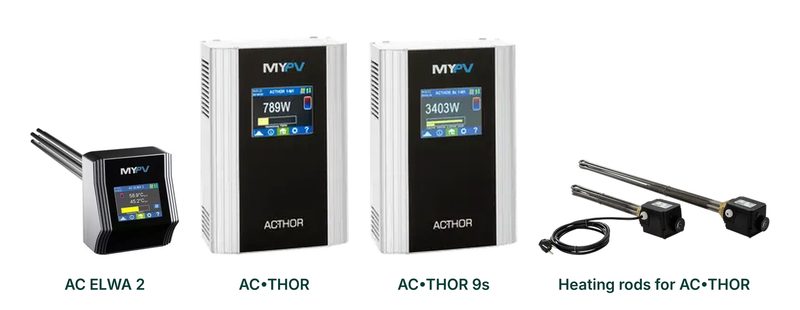

my-PV AC ELWA 2, AC•THOR i AC•THOR 9s z grzałkami
Opis tekstowy tego obrazu

Kolaż zdjęć czterech produktów my-PV na białym tle, od lewej do prawej, każdy z ciemnozieloną etykietą pod spodem. AC ELWA 2: małe czarne urządzenie ze srebrnym frontem i kolorowym wyświetlaczem, z grzałką wystającą z lewej strony. AC•THOR: wysoka biało-srebrna jednostka ścienna z czarnym frontem, logo MYPV, kolorowym wyświetlaczem pokazującym 789W i nazwą ACTHOR nadrukowaną pod wyświetlaczem. AC•THOR 9s: ten sam typ jednostki z wyświetlaczem pokazującym 3403W. Grzałki do AC•THOR: dwa długie metalowe pręty z czarnymi puszkami przyłączeniowymi, jeden z czarnym kablem.

📋 W tym artykule
  1. Dokumentacja techniczna
  2. Wymagane wyposażenie
  3. Przegląd systemu
  4. Konfiguracja urządzenia my-PV
  5. Logowanie do interfejsu internetowego Reduxi
  6. Dodawanie urządzenia my-PV do Reduxi
  7. Sprawdzenie odczytów i włączenie sterowania

1 Dokumentacja techniczna

Przed uruchomieniem należy przeczytać instrukcję instalacji dostarczoną z urządzeniem oraz aktualną instrukcję obsługi my-PV:

2 Wymagane wyposażenie

  • Reduxi Controller – Stand Alone lub na szynę DIN
  • Pomiar sieci w punkcie przyłączenia do sieci: jeśli do Reduxi jest podłączony falownik PV, a jego inteligentny licznik jest odczytywany przez falownik, dodatkowy licznik nie jest potrzebny. Jeśli urządzenie my-PV jest jedynym urządzeniem w sterowniku Reduxi Controller, należy zainstalować licznik energii lub inteligentny licznik – zob. listę obsługiwanych urządzeń
  • my-PV AC•THOR, AC•THOR 9s lub AC ELWA 2 z najnowszym firmware
  • Połączenie sieciowe (LAN lub Wi‑Fi) – urządzenie my-PV i sterownik Reduxi Controller w tej samej sieci, połączone przez router
  • Laptop, tablet lub smartfon z dostępem do internetu

3 Przegląd systemu

AC•THOR lub AC ELWA 2 i sterownik Reduxi Controller są połączone z tą samą siecią przez router. Przez tę sieć sterownik Reduxi Controller informuje urządzenie my-PV przez Modbus TCP, ile mocy ma pobrać – na przykład ile wynosi bieżąca nadwyżka PV.

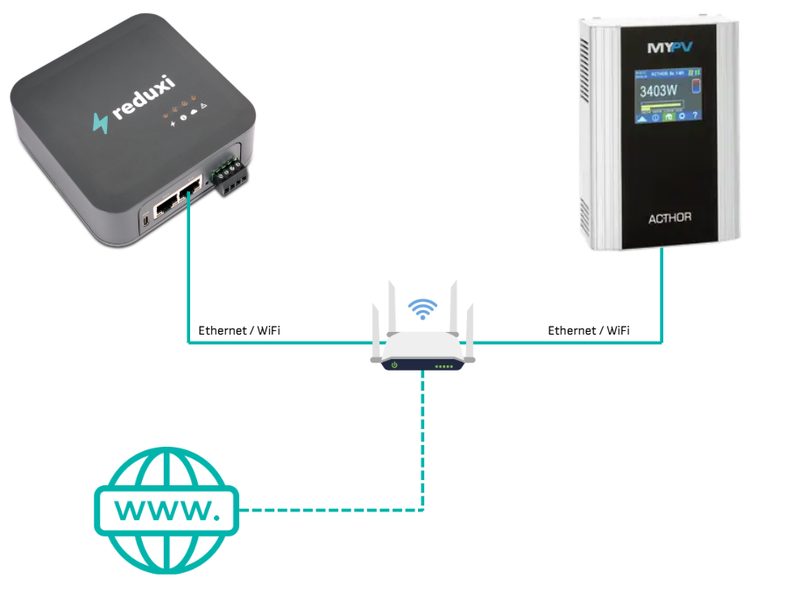

Schemat: sterownik Reduxi i my-PV AC THOR połączone przez Ethernet lub Wi-Fi z routerem z dostępem do internetu
AC•THOR / AC•THOR 9s przez router
Opis tekstowy tego obrazu

Schemat na białym tle. U góry po lewej: ciemnoszare pudełko sterownika Reduxi z logo reduxi, dwoma portami Ethernet i zieloną wtyczką zaciskową po prawej stronie. U góry po prawej: jednostka my-PV ACTHOR z logo MYPV i wyświetlaczem pokazującym 3403W. W środku: biały router z antenami i symbolem Wi-Fi. Na dole po lewej: turkusowa ikona globu z tekstem www. Połączenia: ciągła turkusowa linia od sterownika Reduxi w dół do routera z etykietą Ethernet / WiFi; ciągła turkusowa linia od jednostki ACTHOR w dół do routera z etykietą Ethernet / WiFi; przerywana turkusowa linia od routera do globu www (internet).

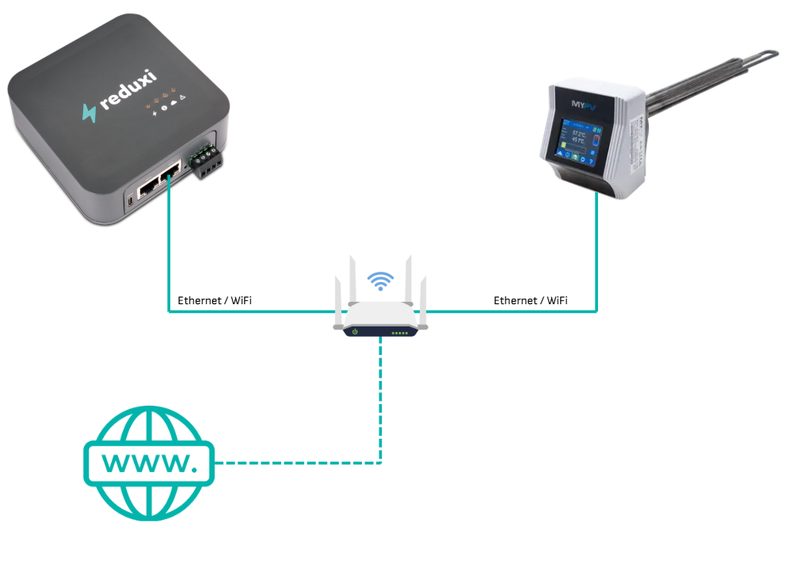

Schemat: sterownik Reduxi i my-PV AC ELWA 2 połączone przez Ethernet lub Wi-Fi z routerem z dostępem do internetu
AC ELWA 2 przez router
Opis tekstowy tego obrazu

Schemat na białym tle. U góry po lewej: ciemnoszare pudełko sterownika Reduxi z logo reduxi, dwoma portami Ethernet i zieloną wtyczką zaciskową po prawej stronie. U góry po prawej: jednostka my-PV AC ELWA 2 z logo MYPV, kolorowym wyświetlaczem i metalową grzałką wystającą w prawo w górę. W środku: biały router z antenami i symbolem Wi-Fi. Na dole po lewej: turkusowa ikona globu z tekstem www. Połączenia: ciągła turkusowa linia od sterownika Reduxi w dół do routera z etykietą Ethernet / WiFi; ciągła turkusowa linia od jednostki AC ELWA 2 w dół do routera z etykietą Ethernet / WiFi; przerywana turkusowa linia od routera do globu www (internet).

Urządzenie my-PV należy połączyć z routerem kablem sieciowym lub przez Wi‑Fi. Port LAN (zaznaczony) znajduje się na spodzie urządzenia:

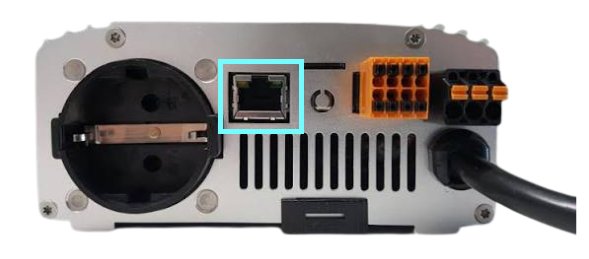

Spód AC THOR z portem LAN wyróżnionym cyjanową ramką
AC•THOR
Opis tekstowy tego obrazu

Zdjęcie spodu jasnoszarego metalowego urządzenia. Cyjanowa (jasnoniebieska) ramka wyróżnia port sieciowy RJ45 (LAN) w górnej środkowej części. Po jego lewej: okrągłe gniazdo z zagłębionym stykiem (widoczna zaciskowa końcówka uziemiająca). Po prawej od portu LAN: mały okrągły otwór, pomarańczowa listwa zaciskowa typu push-in z kilkoma otworami oraz czarne złącze wtykowe z pomarańczowymi elementami. Gruby czarny kabel wychodzi z urządzenia po prawej stronie. W dolnej środkowej części biegną szczeliny wentylacyjne. W widocznym obszarze nie ma żadnego nadrukowanego tekstu.

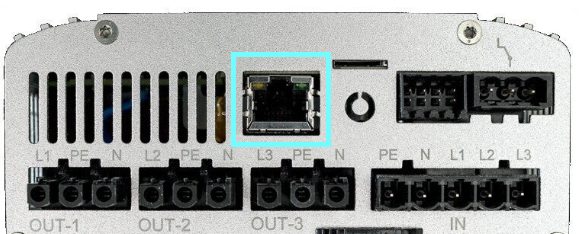

Złącza na spodzie AC THOR 9s z portem LAN wyróżnionym cyjanową ramką
AC•THOR 9s
Opis tekstowy tego obrazu

Zdjęcie strony ze złączami na spodzie jasnoszarego urządzenia. Cyjanowa (jasnoniebieska) ramka wyróżnia port sieciowy RJ45 (LAN) w górnej środkowej części. Po lewej: szczeliny wentylacyjne. Po prawej od portu LAN: okrągły przycisk lub otwór i dwa czarne złącza wtykowe u góry. Dolny rząd czarnych zacisków śrubowych/wtykowych z nadrukowanymi oznaczeniami: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) i IN (PE, N, L1, L2, L3). Nad obszarem portu LAN, po jego prawej stronie, widoczna jest mała szczelina.

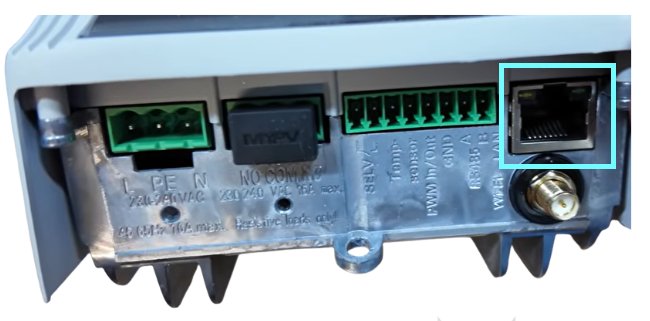

Spód AC ELWA 2 z portem LAN wyróżnionym cyjanową ramką
AC ELWA 2
Opis tekstowy tego obrazu

Zdjęcie obszaru zacisków na spodzie szarego urządzenia z cyjanową (jasnoniebieską) ramką wokół portu sieciowego RJ45 (LAN) po prawej. Pod portem złącze anteny typu SMA w kolorze złotym. Od lewej do prawej: zielona 3-biegunowa wtyczka z oznaczeniami L, PE, N i 230/240 VAC; czarna osłona z logo MYPV nad złączem oznaczonym NO COMM i 230/240 VAC z podanym maksymalnym prądem; zielona 8-biegunowa wtyczka z obróconymi oznaczeniami na metalowej płytce, m.in. Temp-sensor, PWM In/Out, GND, RS485 A i B, WiFi LAN.

⚠️
Nie podłączać urządzenia my-PV dodatkowo bezpośrednio do falownika ani systemu bateryjnego Urządzeniem my-PV steruje wyłącznie sterownik Reduxi Controller. Dodatkowe sterowanie bezpośrednie przez falownik lub system bateryjny prowadzi do sprzecznych wartości zadanych.
ℹ️
Do 250 urządzeń Teoretycznie jeden sterownik Reduxi Controller może sterować nawet 250 urządzeniami my-PV.

4 Konfiguracja urządzenia my-PV

Najpierw należy przygotować urządzenie my-PV. Następnie przejść do Punktu 5.

4.1 Ustawianie typu sterowania na „Modbus TCP”

Zdjęcia przedstawiają AC•THOR 9s z językiem wyświetlacza ustawionym na niemiecki – pozycje menu znajdują się w tych samych miejscach w innych językach.

1
Otworzyć menu ustawień
Na ekranie głównym dotknąć ikony koła zębatego na dole.
2
Otworzyć „Steuerung” (Control)
Przyciskami strzałek przejść do Setup 5/10 i dotknąć Steuerung (Control).
3
Wybrać Modbus TCP
Przyciskami strzałek przejść do Steuerung 9/15 i dotknąć Modbus TCP. Wybrana pozycja jest podświetlona na zielono.

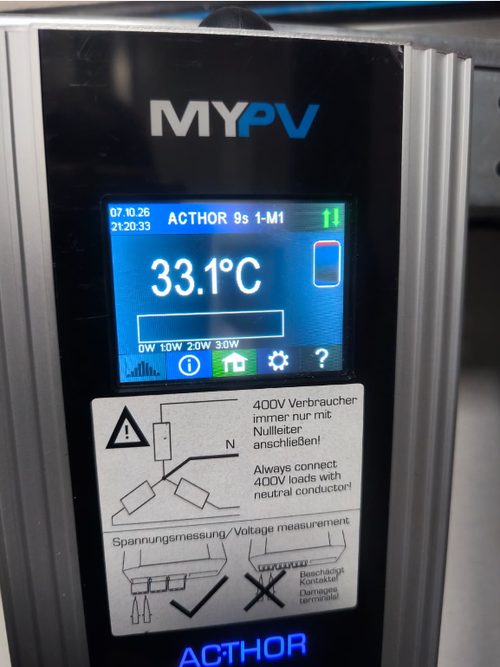

Ekran główny my-PV AC THOR z ACTHOR 9s 1-M1 i 33.1°C, ikona koła zębatego na dole
1 – Ekran główny: dotknąć ikony koła zębatego
Opis tekstowy tego obrazu

Zdjęcie panelu przedniego urządzenia my-PV z logo MYPV u góry i logo AC THOR na dole. Kolorowy wyświetlacz pokazuje ekran główny: data i godzina 07.10.26 21:20:33, nazwa urządzenia ACTHOR 9s 1-M1, zielone strzałki w górę/w dół, duża temperatura 33.1°C, symbol zbiornika po prawej, pasek mocy ze skalą 0W 1.0W 2.0W 3.0W. Dolny pasek ikon: kreski zasięgu, ikona informacji, ikona domu (podświetlona na zielono, ekran główny), ikona koła zębatego, znak zapytania. Pod wyświetlaczem biała etykieta z trójkątem ostrzegawczym i szkicem okablowania, na której napisano: 400V Verbraucher immer nur mit Nullleiter anschließen! [Odbiorniki 400V zawsze podłączać wyłącznie z przewodem neutralnym] oraz Always connect 400V loads with neutral conductor!, a także Spannungsmessung/Voltage measurement z zaznaczonym szkicem poprawnego zacisku (ptaszek) i przekreślonym szkicem błędnego (Beschädigt Kontakte / Damaged terminals).

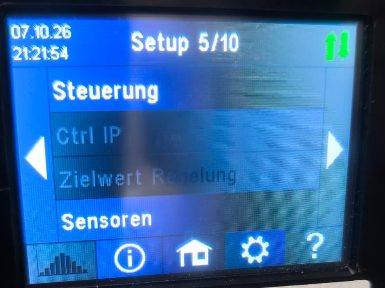

Wyświetlacz urządzenia Setup 5/10 z podświetloną pozycją menu Steuerung (Control)
2 – Setup 5/10: Steuerung (Control)
Opis tekstowy tego obrazu

Zdjęcie kolorowego wyświetlacza urządzenia, niebieskie tło, biały tekst. Górny pasek: data i godzina 07.10.26 21:21:54, tytuł Setup 5/10, zielone strzałki w górę/w dół. Menu po niemiecku: Steuerung [Sterowanie] (podświetlone, jasnobiałe), Ctrl IP (przyciemnione), Zielwert Regelung [regulacja wartości zadanej] (przyciemnione, częściowo zasłonięte odbiciem), Sensoren [czujniki] (jasnobiałe). Biała strzałka po lewej i po prawej stronie. Dolny pasek ikon: kreski zasięgu (przyciemnione), ikona informacji, ikona domu, ikona koła zębatego (podświetlona, jaśniejszy niebieski), znak zapytania. Prawa krawędź obrazu jest biała.

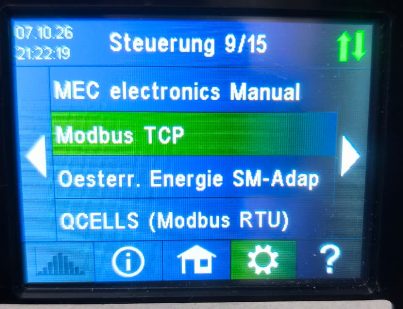

Wyświetlacz urządzenia Steuerung 9/15 z wybraną pozycją menu Modbus TCP
3 – Steuerung 9/15: wybrane Modbus TCP
Opis tekstowy tego obrazu

Zdjęcie kolorowego wyświetlacza urządzenia, niebieskie tło, biały tekst. Górny pasek: data i godzina 07.10.26 21:22:19, tytuł Steuerung 9/15 [Sterowanie 9/15], zielone strzałki w górę/w dół. Lista menu: MEC electronics Manual; Modbus TCP (podświetlone zielonym paskiem, wybrane); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Biała strzałka po lewej i po prawej stronie. Dolny pasek ikon: kreski zasięgu (przyciemnione), ikona informacji, ikona domu, ikona koła zębatego (podświetlona na zielono), znak zapytania. Prawa krawędź obrazu jest biała.

ℹ️
Alternatywa: interfejs internetowy my-PVTo samo ustawienie można wprowadzić także w interfejsie internetowym my-PV. Ustawienie go na wyświetlaczu jest zwykle szybsze, ponieważ i tak jest się przy urządzeniu i nie potrzeba jeszcze jego adresu IP.

4.2 Nadawanie stałego adresu IP

Adres IP AC•THOR lub AC ELWA 2 musi być statyczny. W przeciwnym razie sterownik Reduxi Controller traci połączenie, gdy tylko router przydzieli nowy adres. Są na to dwa sposoby:

  • Zalecane – rezerwacja DHCP w routerze: pozostawić urządzenie my-PV w trybie DHCP i zarezerwować jego bieżący adres IP w routerze.
  • Statyczny adres IP w urządzeniu: na wyświetlaczu przejść do Setup 3/10, ustawić IP DHCP/statisch na statyczny i wpisać IP Adresse (adres IP), Subnetz Maske (maska podsieci) i Gateway Adresse (adres bramy). Wybrać adres spoza zakresu DHCP routera.

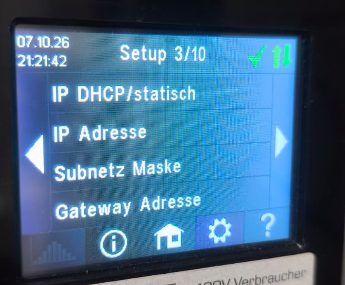

Wyświetlacz my-PV AC THOR ze stroną ustawień sieci Setup 3/10 i menu adresu IP
Setup 3/10 – ustawienia sieci na wyświetlaczu
Opis tekstowy tego obrazu

Zdjęcie małego kolorowego wyświetlacza urządzenia z niebieskim tłem i białym tekstem. Górny pasek: data i godzina 07.10.26 21:21:42, tytuł Setup 3/10, zielony znacznik wyboru i zielone strzałki w górę/w dół. Linie menu po niemiecku: IP DHCP/statisch [IP DHCP/statyczny], IP Adresse [adres IP], Subnetz Maske [maska podsieci], Gateway Adresse [adres bramy]. Biała strzałka w lewo po lewej stronie i w prawo po prawej stronie. Dolny pasek ikon: kreski zasięgu (przyciemnione), ikona informacji, ikona domu, ikona koła zębatego, znak zapytania. Dolna część etykiety pod wyświetlaczem jest częściowo widoczna i zawiera napis 400V Verbraucher. Prawa część obrazu jest biała.

✅
Zanotować adres IPBędzie potrzebny w Punkcie 6.2.

5 Logowanie do interfejsu internetowego Reduxi

Interfejs internetowy Reduxi można otworzyć na dwa sposoby:

Zdalnie
📱
Aplikacja Reduxi
Przez połączenie tunelowe · działa z dowolnego miejsca
🖥️
Przeglądarka internetowa
W sieci lokalnej · przez adres IP lub reduxi.local
📱 5.1 Przez aplikację Reduxi
1
Otworzyć aplikację i zalogować się
Uruchomić aplikację Reduxi na smartfonie lub tablecie i zalogować się.
2
Otworzyć Reduxi devices
Dotknąć ikony menu (trzy kreski, lewy górny róg) i wybrać Reduxi devices.
3
Aktywować połączenie tunelowe
Włączyć połączenie tunelowe i poczekać chwilę, aż będzie aktywne.
4
Otworzyć Configurator
Dotknąć Open configurator. Otworzy się interfejs internetowy Reduxi.
Aplikacja Reduxi: ikona menu (2), Reduxi devices (3), przycisk Activate tunnel connection (4)
Aktywować połączenie tunelowe
Opis tekstowy tego obrazu

Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.

Aplikacja Reduxi: przycisk Open configurator (krok 5) i ekran główny Reduxi Configurator w połączeniu tunelowym (krok 6)
Open configurator
Opis tekstowy tego obrazu

Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.

🖥️ 5.2 Przez przeglądarkę internetową
1
Otworzyć stronę logowania
Na urządzeniu w tej samej sieci otworzyć przeglądarkę internetową i wpisać adres IP sterownika lub http://reduxi.local.
Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.
2
Log in
Nazwa użytkownika: admin · Hasło: admin (ustawienie fabryczne)
Strona logowania Reduxi Configurator pod adresem reduxi.local, pasek adresu zaznaczony
Ekran logowania sterownika Reduxi Controller
Opis tekstowy tego obrazu

Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.

Ekran główny Reduxi Configurator po zalogowaniu: przepływ energii z domem 24.20 kW, siecią 24.20 kW, ładowarką EV 31.00 kW
Interfejs internetowy po zalogowaniu
Opis tekstowy tego obrazu

Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.

6 Dodawanie urządzenia my-PV do Reduxi

ℹ️
Uwaga Dalsze informacje i obrazy zostały uprzejmie udostępnione firmie my-PV przez Reduxi. my-PV nie ponosi odpowiedzialności za poprawność informacji ani za aktualność ekranów.

6.1 Ustawienia podstawowe

1
Kliknąć + Add device
Na stronie głównej sterownika wybrać + Add device.
2
Zdefiniować urządzenie
Device type: HVAC
Type: myPV
Name: dowolna nazwa, np. myPV AC Thor 9s
Include to strategy: zaznaczyć Regulated devices dla strategii, która ma sterować urządzeniem my-PV.
Potwierdzić przyciskiem Next.
Menu Reduxi Configurator z wyróżnionym przyciskiem Add device w sekcji Devices
+ Add device
Opis tekstowy tego obrazu

Zrzut ekranu lewego menu nawigacji Reduxi Configurator (u góry logo reduxi Configurator). Sekcja Devices (rozwinięta, znak minus) zawiera dwie ikony urządzeń: ikonę samochodu i ikonę słupa energetycznego. Pod nimi pozycja + Add device wyróżniona cyjanową ramką. Dalsze pozycje menu: Strategies (znak plus), Utility Rate Plan, Settings (znak plus).

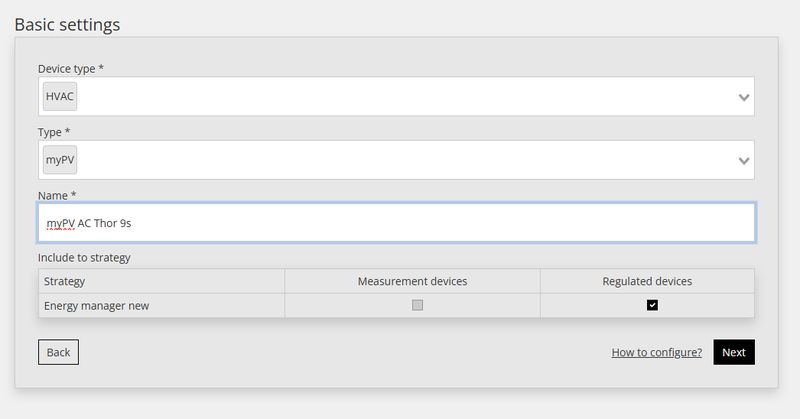

Basic settings w Reduxi Configurator: device type HVAC, type myPV, name myPV AC Thor 9s
Device type HVAC, type myPV, nazwa i strategia
Opis tekstowy tego obrazu

Zrzut ekranu kroku kreatora Reduxi Configurator o tytule Basic settings. Device type *: HVAC (lista rozwijana). Type *: myPV (lista rozwijana). Name *: myPV AC Thor 9s (pole aktywne, niebieski obrys). Sekcja Include to strategy: tabela z kolumnami Strategy, Measurement devices, Regulated devices. Jeden wiersz: Strategy: Energy manager new; Measurement devices: pole wyboru niezaznaczone (wyszarzone); Regulated devices: pole wyboru zaznaczone. Przyciski: Back (z obrysem, po lewej), link How to configure? i Next (czarny, po prawej).

6.2 Ustawienia komunikacji

W następnym oknie wpisać ustawienia IP. Port i Modbus unit ID są wypełniane automatycznie.

Parametr Wartość
Połączenie TCP/IP
IP Adres IP urządzenia my-PV (stały, zob. Punkt 4.2)
Port 502 (wypełniane automatycznie)
Extended IP recovery Yes
Modbus unit ID 1 (wypełniane automatycznie)

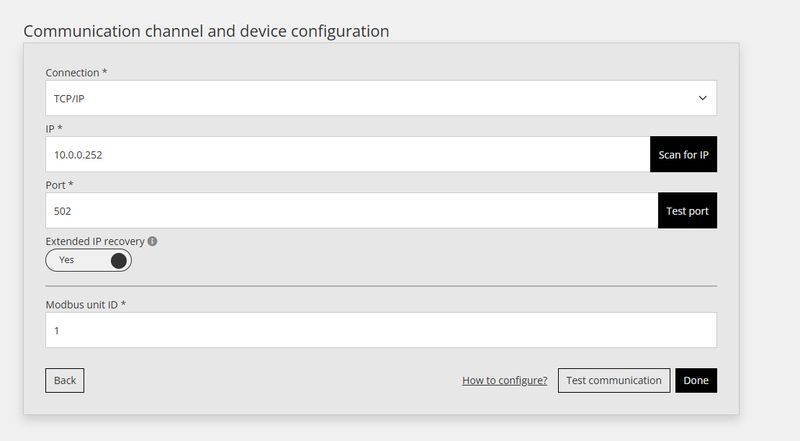

Ustawienia komunikacji w Reduxi Configurator: TCP/IP, IP 10.0.0.252, port 502, unit ID 1
Communication channel and device configuration
Opis tekstowy tego obrazu

Zrzut ekranu formularza Reduxi Configurator o tytule Communication channel and device configuration. Connection *: TCP/IP (lista rozwijana). IP *: 10.0.0.252, z czarnym przyciskiem Scan for IP. Port *: 502, z czarnym przyciskiem Test port. Extended IP recovery (ikona informacji): przełącznik ustawiony na Yes. Modbus unit ID *: 1. Przyciski na dole: Back (z obrysem, po lewej), link How to configure?, Test communication (z obrysem) i Done (czarny).

ℹ️
Nieznany adres IP? Kliknąć Scan for IP obok pola IP, aby wyświetlić urządzenia w sieci, lub sprawdzić listę urządzeń w routerze. Test port sprawdza, czy port 502 jest osiągalny.

6.3 Test komunikacji

Kliknąć Test communication, aby sprawdzić, czy sterownik Reduxi Controller może odczytać dane z urządzenia my-PV.

✅
Test udany W oknie pojawia się komunikat „Successful readout from device” z bieżącymi wartościami urządzenia my-PV (np. nazwa modelu, moc i temperatury). Zamknąć okno i potwierdzić wprowadzone dane przyciskiem Done.

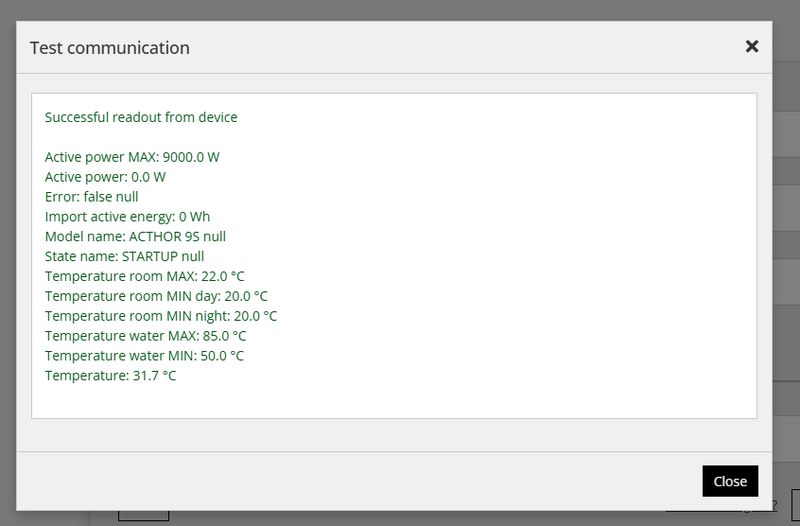

Okno dialogowe Test communication w Reduxi Configurator: udany odczyt, model ACTHOR 9S
Udany wynik testu (AC•THOR 9s)
Opis tekstowy tego obrazu

Zrzut ekranu okna dialogowego Test communication w Reduxi Configurator (krzyżyk zamknięcia w prawym górnym rogu) widocznego nad przyciemnioną stroną. Komunikat zielonym tekstem: Successful readout from device. Wymienione wartości: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Przycisk: Close (czarny, w prawym dolnym rogu).

⚠️

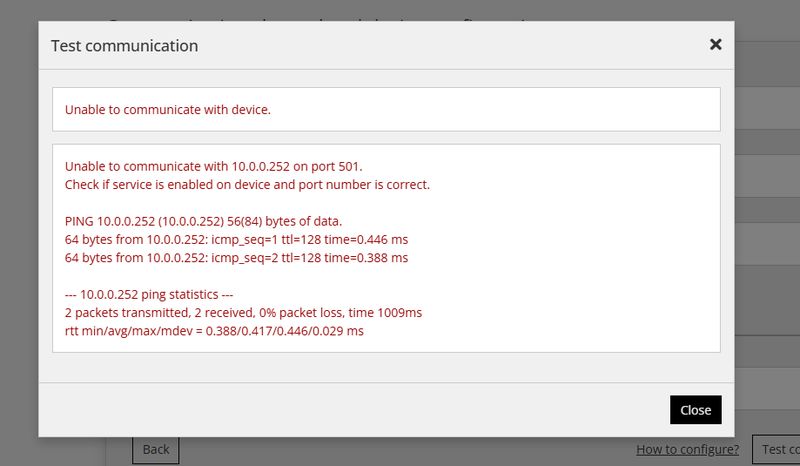

Test nieudany Zamknąć okno i sprawdzić port (502), adres IP oraz typ sterowania Modbus TCP w urządzeniu my-PV. Następnie powtórzyć test. Jeśli ping w wyniku jest udany, połączenie sieciowe działa, a przyczyną jest port lub ustawienie Modbus w urządzeniu my-PV. Zob. także Typowe problemy.
Test communication w Reduxi Configurator zakończony błędem na porcie 501, urządzenie 10.0.0.252 osiągalne pingiem
Nieudany wynik testu – tutaj z błędnym portem 501
Opis tekstowy tego obrazu

Zrzut ekranu okna dialogowego Test communication w Reduxi Configurator (krzyżyk zamknięcia w prawym górnym rogu) nad przyciemnioną stroną. Pierwsze pole czerwonym tekstem: Unable to communicate with device. Drugie pole czerwonym tekstem: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Przycisk: Close (czarny). Za oknem częściowo widoczne przyciski Back, How to configure i Test communication.

7 Sprawdzenie odczytów i włączenie sterowania

7.1 Sprawdzenie odczytów

W interfejsie internetowym Reduxi otworzyć Devices → [nazwa urządzenia my-PV] → Last measurement.

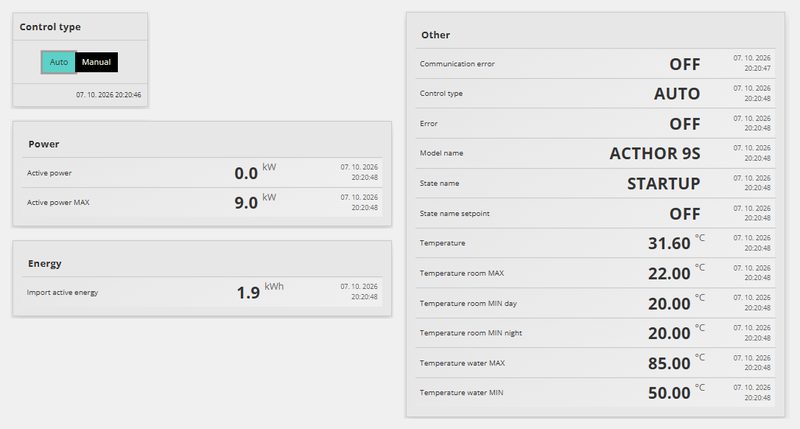

Last measurement AC THOR 9s: control type AUTO, communication error OFF
Last measurement AC•THOR 9s – control type Auto, brak błędu komunikacji
Opis tekstowy tego obrazu

Zrzut ekranu strony odczytów urządzenia my-PV. Lewa kolumna: karta Control type z przełącznikiem Auto (wybrany, turkusowy) i Manual (czarny), znacznik czasu 07. 10. 2026 20:20:46. Karta Power: Active power 0.0 kW; Active power MAX 9.0 kW. Karta Energy: Import active energy 1.9 kWh. Prawa karta Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Każda wartość ma znacznik czasu 07. 10. 2026 około 20:20:48.

Co widać Znaczenie
Communication error OFF, wartości są odczytywane Komunikacja działa.
Communication error ON, wszystkie wartości wynoszą 0 Brak komunikacji – ustawienia się nie zgadzają. Sprawdzić Punkt 4 i Punkt 6.2 lub zob. Typowe problemy.

7.2 Włączenie sterowania przez Reduxi

W polu Control type w widoku urządzenia wybrać Auto. Dopiero wtedy polecenia strategii Reduxi docierają do urządzenia my-PV. Przy Manual urządzenie nie jest sterowane przez strategię.

ℹ️
Warunek wstępny: pomiar sieci Sterowanie na podstawie nadwyżki PV wymaga mocy w punkcie przyłączenia do sieci. Pochodzi ona albo z inteligentnego licznika instalacji PV, odczytywanego przez falownik, albo – jeśli urządzenie my-PV jest jedynym urządzeniem w sterowniku Reduxi Controller – z osobnego licznika energii / inteligentnego licznika. W obu przypadkach musi być on już skonfigurowany w interfejsie internetowym Reduxi i dostarczać wartości.

Następny krok: wybrać i skonfigurować strategię – zob. Strategie dla sterownika Reduxi Controller w sekcji Powiązane artykuły.

✓ Podsumowanie

Przygotowanie (Punkty 1–3): Przygotować instrukcję my-PV, sterownik Reduxi Controller, pomiar sieci (inteligentny licznik falownika PV lub osobny licznik) oraz urządzenie my-PV AC•THOR, AC•THOR 9s lub AC ELWA 2. Urządzenie my-PV i sterownik są w tej samej sieci przez router.

Urządzenie my-PV (Punkt 4): Ustawić typ sterowania Modbus TCP na wyświetlaczu (lub w interfejsie internetowym my-PV) i zarezerwować stały adres IP w routerze.

Dodanie do Reduxi (Punkty 5–6): Otworzyć interfejs internetowy Reduxi przez aplikację (tunel) lub przeglądarkę, dodać device type HVAC / type myPV, wpisać IP (port 502, Modbus unit ID 1) i uruchomić test komunikacji.

Uruchomienie (Punkt 7): Sprawdzić last measurement (communication error OFF), ustawić control type Auto i skonfigurować strategię. Pomiar sieci (inteligentny licznik falownika PV lub osobny licznik) musi być już skonfigurowany.

→ Typowe problemy

Problem Rozwiązanie
Test kończy się błędem „Unable to communicate … on port 501”, ping jest udany Sieć działa, ale port jest nieprawidłowy lub Modbus TCP nie jest aktywny. Ustawić port 502 i sprawdzić, czy typ sterowania w urządzeniu my-PV to Modbus TCP.
Test kończy się błędem, ping nie jest udany Urządzenie my-PV jest nieosiągalne: sprawdzić adres IP oraz to, czy urządzenie i sterownik są w tej samej sieci.
Połączenie działało, a potem przestało Urządzenie my-PV prawdopodobnie otrzymało od routera nowy adres IP. Zarezerwować stały adres IP w routerze i wpisać go w interfejsie internetowym Reduxi.
Odczyty są wyświetlane, ale urządzenie nie wykonuje strategii Ustawić control type Auto, sprawdzić, czy dla strategii zaznaczono Regulated devices, czy strategia jest aktywna i czy pomiar sieci dostarcza wartości.
Urządzenie my-PV otrzymuje sprzeczne wartości zadane Upewnić się, że urządzenie nie jest dodatkowo sterowane bezpośrednio przez falownik lub system bateryjny – moc ustawia wyłącznie sterownik Reduxi Controller.
Nie można otworzyć sterownika przez reduxi.local Zamiast tego wpisać adres IP sterownika (lista urządzeń routera lub aplikacja Reduxi → Reduxi devices) albo użyć połączenia tunelowego w aplikacji Reduxi.
