Jak połączyć Fronius Wattpilot (OCPP) ze sterownikiem Reduxi
Wallbox Fronius Wattpilot można połączyć ze sterownikiem Reduxi Controller przez OCPP 1.6J, aby sterownik mógł monitorować i kontrolować ładowanie z nadwyżką PV oraz zarządzanie obciążeniem.
Opis tekstowy tego obrazu

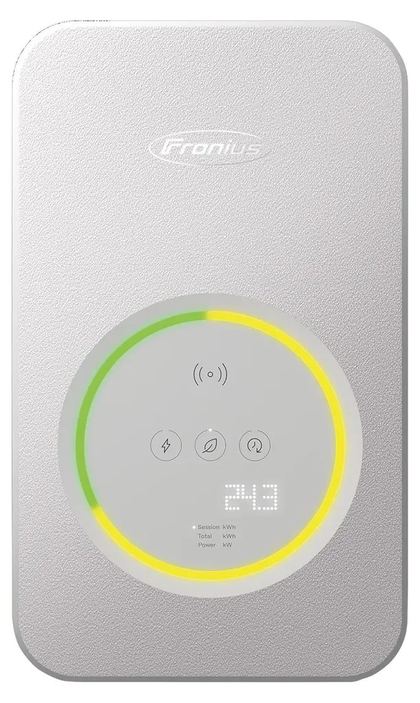

Zdjęcie produktu: ścienna jednostka Fronius Wattpilot na białym tle: prostokątna jasnoszara obudowa z zaokrąglonymi rogami i strukturalną powierzchnią. Logo Fronius znajduje się blisko góry. W dolnej części okrągły panel z podświetlanym pierścieniem, zielonym w lewej górnej części i żółtym po prawej i na dole. Wewnątrz pierścienia: symbol łączności bezprzewodowej, trzy okrągłe ikony (błyskawica, liść, wskaźnik), wyświetlacz matrycowy pokazujący 243 oraz trzy drobne linie tekstu: Session kWh, Total kWh, Power kW.
Opis tekstowy tego obrazu

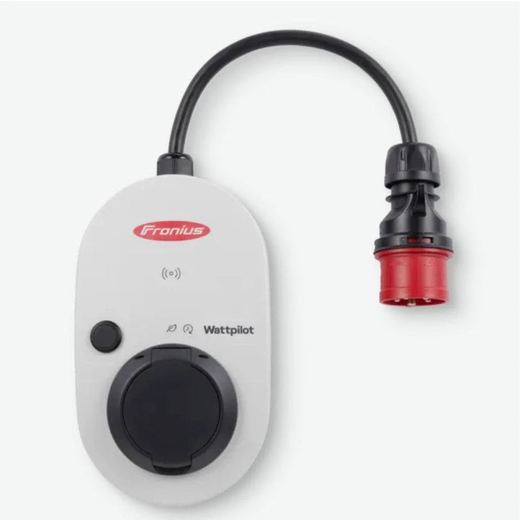

Zdjęcie produktu: Fronius Wattpilot na jasnym tle. Zaokrąglona owalna jasnoszara obudowa z czerwonym logo Fronius u góry, pod nim mały symbol łączności bezprzewodowej / RFID, po lewej okrągły czarny przycisk, napis Wattpilot z dwiema małymi ikonami oraz czarne gniazdo ładowania Type 2 z klapką na dole. Czarny kabel wychodzi z góry obudowy w pętli i kończy się czarno-czerwoną wtyczką CEE po prawej stronie. Prawa część obrazu jest biała.
1 Dokumentacja techniczna
Fronius Wattpilot obsługuje OCPP 1.6J (Open Charge Point Protocol, JSON przez WebSocket). W tej konfiguracji sterownik Reduxi Controller działa jako lokalny serwer OCPP (system centralny), a Wattpilot łączy się z nim jako punkt ładowania – usługa w chmurze nie jest potrzebna.
ws:// (lokalnie)Dokumenty producenta:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – obsługiwane komunikaty OCPP, parametry konfiguracji i aktywacja w aplikacji
- Open Charge Alliance – specyfikacja OCPP 1.6
2 Wymagane wyposażenie
- Fronius Wattpilot, zainstalowany i uruchomiony przez wykwalifikowanego elektryka
- Wattpilot połączony z tą samą siecią lokalną co sterownik Reduxi Controller (Wi‑Fi lub LAN przez router)
- Smartfon z aplikacją Fronius Solar.wattpilot, połączony z Wattpilotem
- Sterownik Reduxi Controller ze znanym, stałym adresem IP (np.
192.168.31.73) – pokazywanym w Reduxi Configurator jako Controller OCPP JSON 1.6 URL podczas dodawania urządzenia lub w routerze - Numer seryjny Wattpilota (widoczny w aplikacji i na tabliczce znamionowej, np.
91099800) - Laptop lub tablet z dostępem do internetu do obsługi Reduxi Configurator
3 Przegląd systemu
Wattpilot otwiera połączenie WebSocket ze sterownikiem Reduxi Controller i przedstawia się swoim numerem seryjnym. Sterownik przypisuje połączenie do urządzenia o tym samym identyfikatorze urządzenia (device identifier), a następnie odczytuje pomiary i wysyła limity ładowania.
| Komponent | Rola | Adres / ustawienie |
|---|---|---|
| Reduxi Controller | Serwer OCPP (system centralny) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | Klient OCPP (punkt ładowania) | Łączy się z powyższym adresem URL + swoim numerem seryjnym |
| Pełny adres URL używany przez Wattpilota | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (bez szyfrowania) lub wss://. Sterownik Reduxi Controller używa ws://. Zewnętrzne serwery OCPP zawsze wymagają wss://.4 Konfiguracja OCPP w aplikacji Wattpilot
4.1 Włączanie OCPP
Opis tekstowy tego obrazu

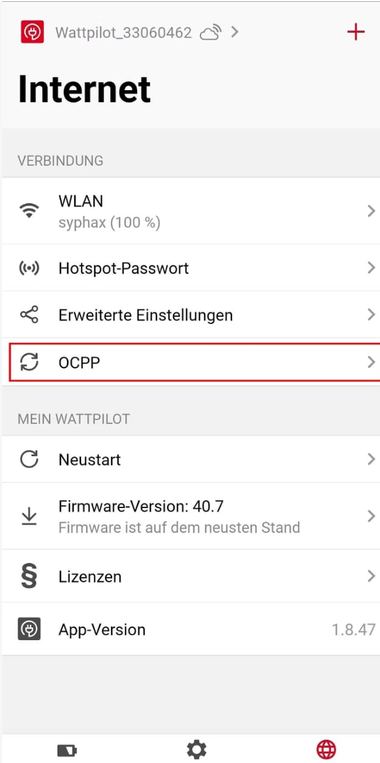

Zrzut ekranu aplikacji mobilnej z ekranem o tytule Internet. Nagłówek: nazwa urządzenia Wattpilot_33060462 z ikoną chmury i strzałką, po prawej czerwona ikona plusa. Sekcja VERBINDUNG [Połączenie]: WLAN [Wi-Fi] z siecią syphax (100 %); Hotspot-Passwort [Hasło hotspotu]; Erweiterte Einstellungen [Ustawienia zaawansowane]; OCPP (wyróżnione czerwonym prostokątem). Sekcja MEIN WATTPILOT [Mój Wattpilot]: Neustart [Restart]; Firmware-Version: 40.7 z tekstem Firmware ist auf dem neusten Stand [Firmware jest aktualne]; Lizenzen [Licencje]; App-Version 1.8.47. Każdy wiersz oprócz App-Version ma strzałkę po prawej. Dolny pasek: ikona baterii, ikona koła zębatego, ikona globu (czerwona, wybrana). Prawa część obrazu jest biała.
4.2 Ustawienia serwera OCPP
Dotknąć OCPP-Server i wpisać następujące wartości:
| Pole (DE / EN) | Wartość |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | puste |
| Passwort / Password | puste |
| Host | Adres IP sterownika Reduxi Controller, np. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – obowiązkowo |
Aplikacja pokazuje wtedy pełny adres, np. ws://192.168.31.73/ocpp/1.6/json/91099800. Dotknąć Änderungen speichern / Save. Adres URL sterownika jest też pokazany w Reduxi Configurator (zob. Punkt 6.2).
Opis tekstowy tego obrazu

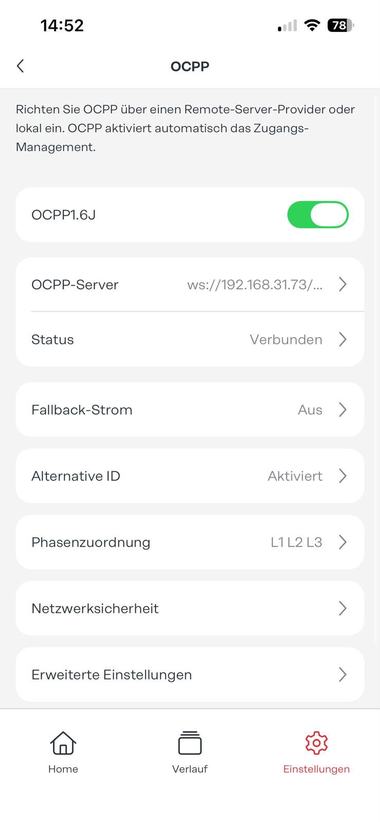

Zrzut ekranu aplikacji mobilnej (pasek stanu: godzina 14:52, zasięg, Wi-Fi, bateria 78) z ekranem o tytule OCPP i strzałką wstecz w lewym górnym rogu. Tekst wprowadzający po niemiecku: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Skonfiguruj OCPP przez zdalnego dostawcę serwera lub lokalnie. OCPP automatycznie aktywuje zarządzanie dostępem.] Wiersze ustawień: OCPP1.6J: przełącznik włączony (zielony); OCPP-Server: ws://192.168.31.73/... ze strzałką; Status: Verbunden [Connected] ze strzałką; Fallback-Strom [Prąd awaryjny]: Aus [Off]; Alternative ID: Aktiviert [Aktywowane]; Phasenzuordnung [Przypisanie faz]: L1 L2 L3; Netzwerksicherheit [Bezpieczeństwo sieci] ze strzałką; Erweiterte Einstellungen [Ustawienia zaawansowane] ze strzałką. Dolny pasek nawigacji: Home, Verlauf [Historia], Einstellungen [Ustawienia] (wybrane, czerwona ikona koła zębatego). Prawa część obrazu jest biała.
Opis tekstowy tego obrazu

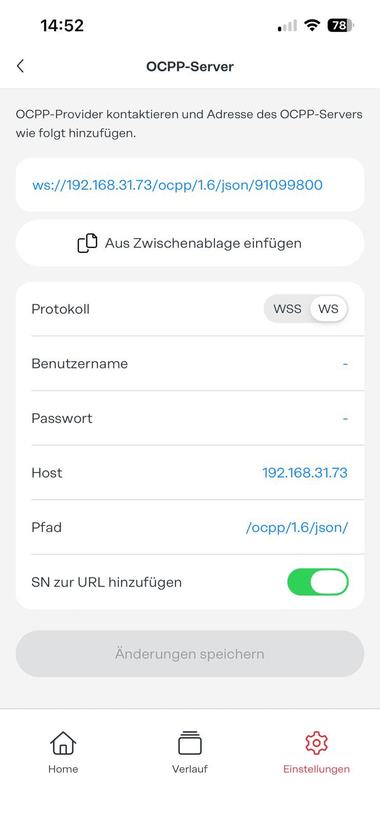

Zrzut ekranu aplikacji mobilnej (pasek stanu: godzina 14:52, zasięg, Wi-Fi, bateria 78) z ekranem o tytule OCPP-Server i strzałką wstecz w lewym górnym rogu. Tekst wprowadzający po niemiecku: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Skontaktuj się z dostawcą OCPP i dodaj adres serwera OCPP w następujący sposób.] Niebieski tekst linku w ramce: ws://192.168.31.73/ocpp/1.6/json/91099800. Przycisk: Aus Zwischenablage einfügen [Wklej ze schowka]. Lista ustawień: Protokoll: przełącznik WSS / WS z wybranym WS; Benutzername [Nazwa użytkownika]: - (kreska, puste); Passwort [Hasło]: - (kreska, puste); Host: 192.168.31.73; Pfad [Ścieżka]: /ocpp/1.6/json/; SN zur URL hinzufügen [Dodaj numer seryjny do adresu URL]: przełącznik włączony (zielony). Niżej: szary przycisk Änderungen speichern [Zapisz zmiany] (nieaktywny). Dolny pasek nawigacji: Home, Verlauf [Historia], Einstellungen [Ustawienia] (wybrane, czerwona ikona koła zębatego). Prawa część obrazu jest biała.
4.3 Dalsze opcje OCPP
| Opcja | Zalecenie |
|---|---|
| Status | Wyświetla Not connected, Started, Connected lub Connected and accepted. Po dodaniu urządzenia w Reduxi musi pokazywać Verbunden / Connected. |
| Fallback-Strom / Fallback current | Prąd ładowania używany przez Wattpilota, gdy połączenie OCPP ze sterownikiem zostanie utracone. Należy ustawić wartość bezpieczną dla przyłącza domu. |
| Phasenzuordnung / Phase assignment | Przypisanie faz Wattpilota do faz sieci (np. L1 L2 L3). Musi odpowiadać okablowaniu, aby zarządzanie obciążeniem ograniczało właściwą fazę. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Pozostawić bez zmian. |
5 Logowanie do interfejsu internetowego Reduxi
Reduxi Configurator można otworzyć zdalnie przez połączenie tunelowe w aplikacji Reduxi lub lokalnie w przeglądarce internetowej w tej samej sieci. Obie metody prowadzą do tego samego interfejsu internetowego.
Zdalnie
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://192.168.31.73) lub http://reduxi.local.admin · Hasło: admin (ustawienie fabryczne).Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
ws://<Controller IP>/ocpp/1.6/json.6 Dodawanie Wattpilota do Reduxi
6.1 Ustawienia podstawowe
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). W sekcji Include to strategy pozostawić zaznaczone Energy manager → Regulated devices, a następnie kliknąć Next.Opis tekstowy tego obrazu

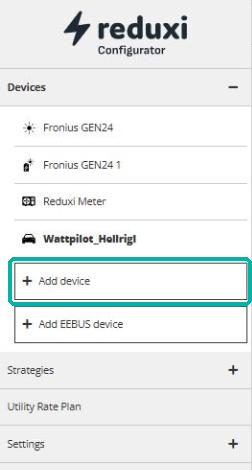

Zrzut ekranu lewego menu Reduxi Configurator (na górze logo reduxi ze słowem Configurator). Sekcja Devices (rozwinięta, znak minus) z pozycjami: Fronius GEN24 (ikona słońca), Fronius GEN24 1 (ikona falownika), Reduxi Meter (ikona licznika), Wattpilot (ikona samochodu, pogrubiona, bieżąca pozycja). Niżej: przycisk + Add device, wyróżniony turkusowym prostokątem, i przycisk + Add EEBUS device. Dalsze pozycje menu: Strategies (znak plus), Utility Rate Plan, Settings (znak plus). Prawa część obrazu jest biała.
Opis tekstowy tego obrazu

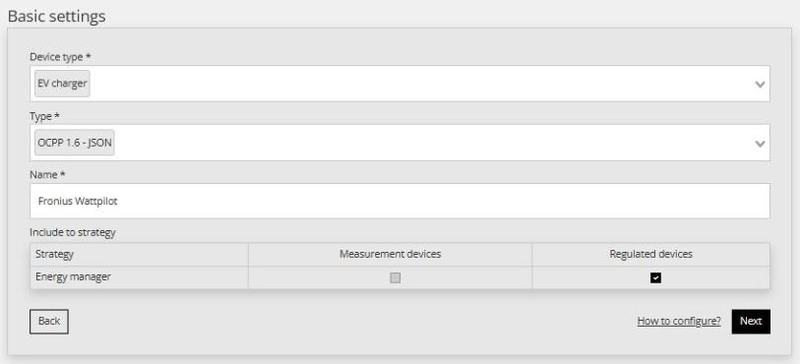

Zrzut ekranu kroku kreatora Reduxi Configurator o tytule Basic settings. Device type *: EV charger (lista rozwijana). Type *: OCPP 1.6 - JSON (lista rozwijana). Name *: Fronius Wattpilot. Sekcja Include to strategy: tabela z kolumnami Strategy, Measurement devices, Regulated devices. Jeden wiersz: Strategy: Energy manager; Measurement devices: pole wyboru niezaznaczone (wyszarzone); Regulated devices: pole wyboru zaznaczone. Przyciski: Back (z obrysem, po lewej), link How to configure? i Next (czarny, po prawej).
6.2 Ustawienia komunikacji
| Pole | Wartość |
|---|---|
| Identyfikator urządzenia |
Numer seryjny Wattpilota, np. 91099800 – dokładnie ten numer, który znajduje się na końcu adresu URL w aplikacji |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE lub Manual override z prądem zabezpieczenia, np. 32 A (22 kW) albo 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | puste – potrzebne tylko wtedy, gdy równolegle używany jest zewnętrzny backend OCPP |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | tylko do odczytu, np. ws://192.168.31.73/ocpp/1.6/json – ten adres wpisuje się w aplikacji (zob. Punkt 4.2) |
Wattpilot_91099800 → 91099800) oraz na końcu adresu URL OCPP. Bez prawidłowego identyfikatora sterownik nie może przypisać przychodzącego połączenia OCPP i nie pokazuje danych.Opis tekstowy tego obrazu
Zrzut ekranu górnej części formularza Communication channel and device configuration w Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (lista rozwijana). Charger type *: AC (lista rozwijana). Energy counter: Default (lista rozwijana). Allocate power to EVSE when EV is not connected to EVSE: Default (lista rozwijana). Per phase max. current *: Manual override (lista rozwijana). Per phase max. current manual override: 32; tekst pomocniczy: In effect when manual override is selected. Następna etykieta, Forward communication to backend OCPP server, jest ucięta przy dolnej krawędzi.
Sprawdzić wartości i kliknąć Done, aby zapisać urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnej części formularza Communication channel and device configuration w Reduxi Configurator. Forward measurements to backend OCPP server once every: pusta lista rozwijana. Allow new charging session: Always (lista rozwijana). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Przyciski: Back (z obrysem, po lewej), link How to configure? i Done (czarny, po prawej). Pośrodku widoczna strzałka wskaźnika myszy.
6.3 Test komunikacji
W OCPP Wattpilot łączy się ze sterownikiem samodzielnie – adres IP Wattpilota nie jest potrzebny. Otworzyć urządzenie ponownie (Devices → [Wattpilot] → Details) i kliknąć Test communication w prawym dolnym rogu.
1, a Device identifier musi pokazywać numer seryjny Wattpilota. Ostatecznym potwierdzeniem są wartości na żywo w Last measurements.Opis tekstowy tego obrazu

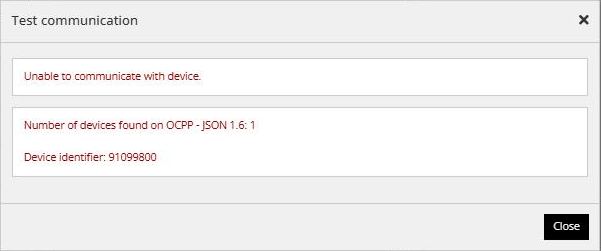

Zrzut ekranu okna dialogowego Test communication w Reduxi Configurator (krzyżyk zamknięcia w prawym górnym rogu). Pierwsze pole z czerwonym tekstem: Unable to communicate with device. Drugie pole z czerwonym tekstem: Number of devices found on OCPP - JSON 1.6: 1, następnie Device identifier: 91099800. Przycisk: Close (czarny, w prawym dolnym rogu). Prawa krawędź obrazu jest biała.
- Number of devices found on OCPP – JSON 1.6 pokazuje, ile ładowarek jest połączonych ze sterownikiem przez OCPP.
-
Device identifier musi pokazywać numer seryjny Wattpilota (np.
91099800). Jeśli się nie pojawia, Wattpilot nie jest połączony – sprawdzić ustawienia w aplikacji (zob. Punkt 4.2). - W aplikacji Wattpilot status OCPP musi pokazywać Verbunden / Connected.
- Kontrola końcowa: wartości na żywo i Communication error =
OFF(zob. Punkt 7).
7 Sprawdzenie odczytów
Otworzyć Devices → [Wattpilot] → Last measurements:
Opis tekstowy tego obrazu
Zrzut ekranu strony urządzenia Reduxi z kartami Last measurements (wybrana), Analyze, Archive, Details. Karta Control type: przełącznik z Auto (wybrany, turkusowy), Manual, Off (czarny); znacznik czasu 14. 10. 2026 19:00:57. Karta Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (brak wartości, jednostka A). Karta Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Karta Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Karta Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Każda wartość ma znacznik czasu 14. 10. 2026 około 19:01. W prawym górnym rogu widoczny wskaźnik myszy.
| Wartość | Znaczenie |
|---|---|
| Control type |
Auto = sterowane strategią Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Prąd ładowania na fazę |
| Max. current per phase | Maksymalny prąd ładowarki (np. 32 A) |
| Active power / Max. active power | Bieżąca moc ładowania i moc maksymalna (np. 22.1 kW) |
| Import active energy / session | Łączna energia naładowana oraz energia bieżącej sesji |
| Communication error | Musi mieć wartość OFF
|
| State name | Bieżący stan ładowarki, np. AVAILABLE, gdy żaden samochód nie jest podłączony |
✓ Podsumowanie
Przygotowanie (Punkty 1–3): Wattpilot i sterownik Reduxi Controller w tej samej sieci, sterownik ze stałym adresem IP, numer seryjny Wattpilota pod ręką.
Aplikacja Wattpilot (Punkt 4): włączyć OCPP1.6J, protokół WS, host = adres IP sterownika, ścieżka /ocpp/1.6/json/, „SN zur URL hinzufügen” włączone (obowiązkowo).
Dodanie do Reduxi (Punkty 5–6): EV charger · OCPP 1.6 - JSON, device identifier = numer seryjny, connector 1, AC.
Uruchomienie (Punkt 7): aplikacja pokazuje „Connected”, Reduxi pokazuje wartości na żywo i communication error OFF.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Status w aplikacji pozostaje „Started” / „Not connected” | Sprawdzić, czy opcja „SN zur URL hinzufügen” jest włączona, następnie host (adres IP sterownika), protokół WS (nie WSS), ścieżkę /ocpp/1.6/json/ oraz to, czy oba urządzenia są w tej samej sieci. |
| Aplikacja pokazuje „Connected”, ale Reduxi nie pokazuje danych | Device identifier w Reduxi musi dokładnie zgadzać się z numerem seryjnym na końcu adresu URL (np. 91099800). Opcja „SN zur URL hinzufügen” musi być włączona. |
| Połączenie utracone po ponownym uruchomieniu routera | Sterownik otrzymał nowy adres IP. Zarezerwować stały adres IP w routerze i zaktualizować host w aplikacji. |
| Niepożądane zachowanie ładowania, gdy sterownik jest offline | Ustawić Fallback current w menu OCPP aplikacji (zob. Punkt 4.3). |
| Zarządzanie obciążeniem ogranicza niewłaściwą fazę | Sprawdzić przypisanie faz w aplikacji i w Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Samochód nie rozpoczyna ładowania | OCPP aktywuje zarządzanie dostępem – sprawdzić w Reduxi, czy Allow new charging session = Always. |
