Jak połączyć hybrydowy falownik FOX ESS G-Max C&I ze sterownikiem Reduxi
Hybrydowy falownik FOX ESS G-Max C&I można połączyć ze sterownikiem Reduxi Controller przez Modbus TCP/IP, włączyć zdalne sterowanie w falowniku i dodać go w Configurator.
Opis tekstowy tego obrazu

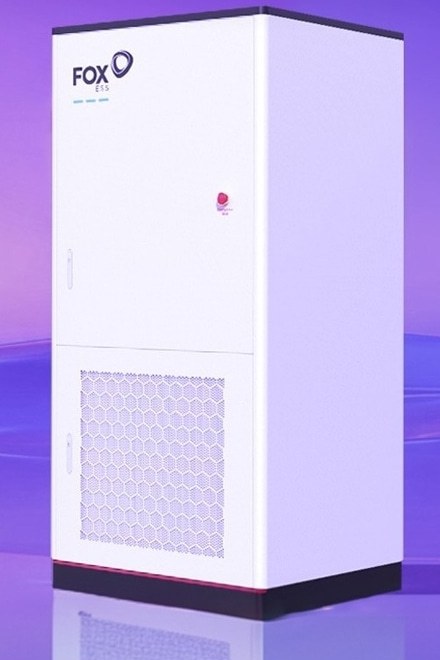

Zdjęcie (wizualizacja produktu) wysokiej białej szafy, widocznej pod kątem na fioletowym gradientowym tle z odbijającą podłogą. Logo 'FOX ESS' jest nadrukowane w lewej górnej części drzwi frontowych, a pod nim trzy krótkie cyjanowe kreski. Mały czerwony okrągły przycisk lub oznaczenie z drobnym tekstem znajduje się po prawej stronie górnych drzwi. Dolna część frontu ma kratkę wentylacyjną z sześciokątnym wzorem i ciemny cokół. Oba skrzydła drzwi mają mały pionowy uchwyt przy lewej krawędzi.
1 Dokumentacja techniczna
FOX ESS G-Max to falownik hybrydowy C&I. Sterownik Reduxi Controller komunikuje się z nim przez sieć lokalną za pomocą Modbus TCP/IP, odczytuje wartości pomiarowe i wysyła polecenia strategii Reduxi. Ustawienia falownika wprowadza się bezpośrednio w jego interfejsie.
Dokumenty producenta:
- Strona internetowa FOX ESS – informacje o produktach i kontakt (strona WWW, EN)
- FOX ESS – materiały do pobrania – karty katalogowe, instrukcje i inne dokumenty (strona WWW, EN)
2 Wymagane wyposażenie
- Sterownik Reduxi Controller (zainstalowany i online)
- Falownik hybrydowy FOX ESS G-Max, uruchomiony
- Połączenie LAN falownika z tą samą siecią co sterownik Reduxi Controller (router lub switch)
- Dostęp do interfejsu falownika w celu zmiany ustawień sieciowych i typu sterowania
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Przegląd systemu i okablowanie
Sterownik Reduxi Controller i falownik komunikują się przez sieć lokalną. Dodatkowa brama nie jest potrzebna. Router łączy też system z internetem.
Opis tekstowy tego obrazu

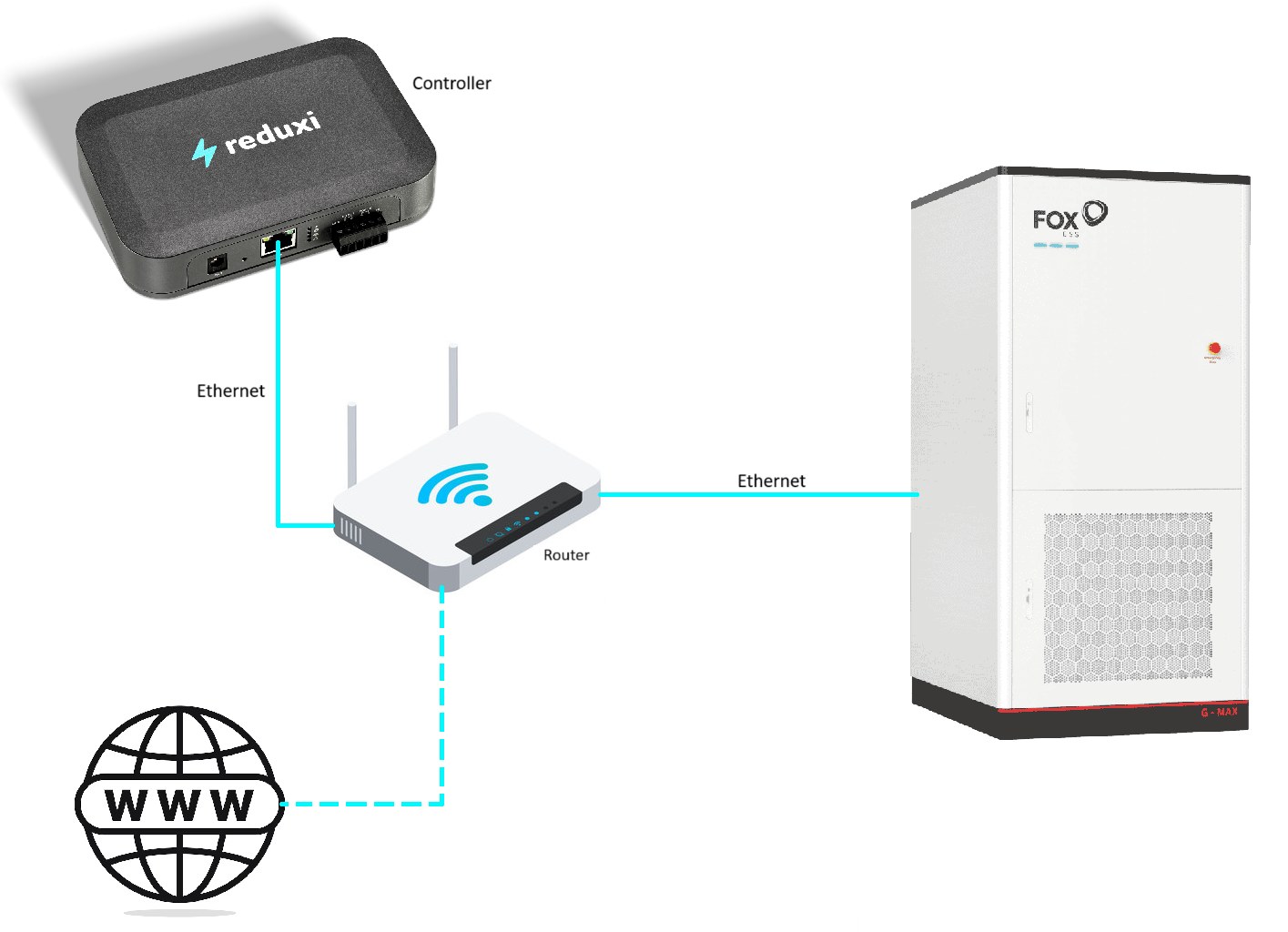

Schemat połączenia sieciowego. U góry po lewej: sterownik Reduxi (ciemnoszare pole z logo reduxi, etykieta 'Controller') z kablem Ethernet (cyjanowa linia, etykieta 'Ethernet') prowadzącym w dół do routera Wi-Fi (etykieta 'Router'). Od routera druga cyjanowa linia z etykietą 'Ethernet' prowadzi w prawo do wysokiej białej szafy z logo FOX ESS i oznaczeniem G-MAX (FOX ESS G-Max). Od routera przerywana cyjanowa linia prowadzi w dół do ikony globu z tekstem 'WWW' w lewym dolnym rogu (internet).
| Połączenie | Od | To | Uwaga |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Router / switch | Ta sama sieć co falownik |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Router / switch | Port 502, statyczny adres IP |
| LAN | Router | Internet | Potrzebny dla Reduxi Cloud i aplikacji |
4 Konfiguracja falownika
Zanim Reduxi będzie mogło się połączyć, w falowniku trzeba wprowadzić dwa ustawienia. Oba wprowadza się bezpośrednio w interfejsie falownika.
4.1 Ustawianie statycznego adresu IP
Opis tekstowy tego obrazu

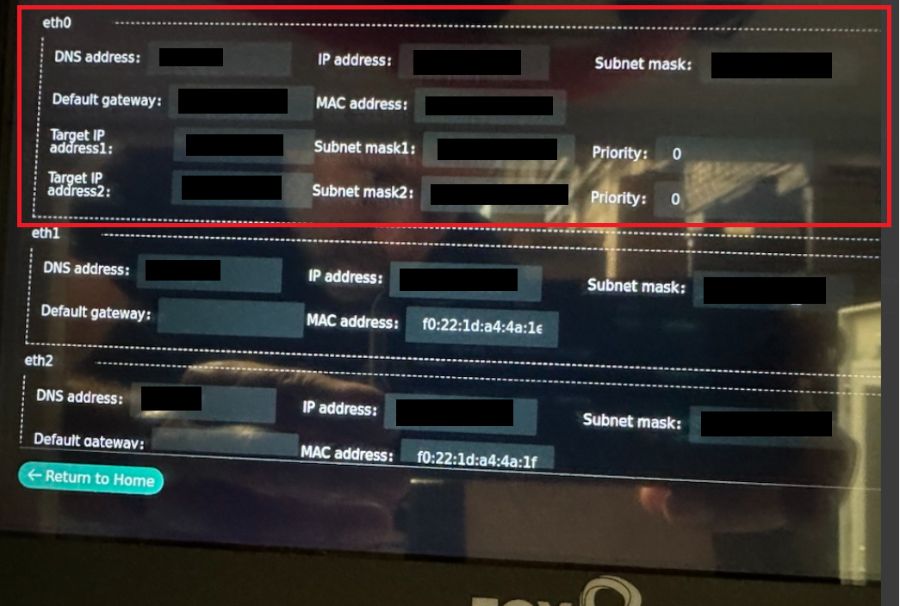

Zdjęcie ciemnego ekranu dotykowego FOX ESS G-Max (logo 'FOX' częściowo widoczne na dole) ze stroną ustawień sieci i odbiciami na szkle. Trzy bloki: eth0 (zaznaczony czerwonym prostokątem), eth1 i eth2. Pola eth0: DNS address (zaczernione), IP address (zaczernione), Subnet mask (zaczernione), Default gateway (zaczernione), MAC address (zaczernione), Target IP address1 (zaczernione), Subnet mask1 (zaczernione), Priority: 0, Target IP address2 (zaczernione), Subnet mask2 (zaczernione), Priority: 0. Pola eth1: DNS address (zaczernione), IP address (zaczernione), Subnet mask (zaczernione), Default gateway (puste), MAC address: f0:22:1d:a4:4a:1(ostatni znak ucięty). Pola eth2: DNS address (zaczernione), IP address (zaczernione), Subnet mask (zaczernione), Default gateway (puste), MAC address: f0:22:1d:a4:4a:1f. W lewym dolnym rogu morski przycisk 'Return to Home'.
4.2 Włączanie zdalnego sterowania
5 Logowanie do interfejsu internetowego Reduxi
Urządzenie dodaje się w Configurator, czyli interfejsie internetowym sterownika Reduxi Controller. Nie dodaje się go w samej aplikacji Reduxi ani w Reduxi Cloud. Configurator można otworzyć na dwa sposoby:
Zalecane
http://reduxi.local.Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
reduxi.app) otworzyć lokalizację, następnie Manage location → OEM devices → Activate tunnel connection, potwierdzić przyciskiem OK i odczekać około 30 sekund. Potem kliknąć Go to controller. Configurator otworzy się w nowej karcie bez hasła.http://reduxi.local. Adres IP znajduje się na liście urządzeń routera lub w aplikacji w sekcji Reduxi devices.admin · Hasło admin (ustawienie fabryczne). Jeśli zostało zmienione podczas instalacji, należy użyć nowego. To nie jest hasło do konta Reduxi.Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Powinien być widoczny taki ekran:
Opis tekstowy tego obrazu
Zrzut ekranu strony Home w Reduxi Configurator. Menu po lewej z logo reduxi Configurator; sekcja Devices (rozwinięta) z pozycjami Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 i P1 WiFi / Ultra, następnie przyciski Add device i Add EEBUS device; niżej: Strategies (+), Utility Rate Plan, Settings (+). Górny pasek: tytuł Home, zielona ikona połączenia i zielona ikona chmury po prawej. W głównym obszarze godzina 14:53:27 i schemat przepływu energii ze środkowym domem pokazującym 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW i 3.700 kW, EV charger (kreska) i HVAC (kreska). Mały tekst stopki w prawym dolnym rogu.
admin nie jest kontem Reduxi. Adres reduxi.local działa tylko w tej samej sieci co sterownik.6 Dodawanie urządzenia do Reduxi
Najpierw należy otworzyć Configurator, zob. Punkt 5. Urządzenie dodaje się kreatorem w dwóch krokach.
6.1 Ustawienia podstawowe
FOX ESS G-Max. Zaznaczyć strategie, w których falownik ma uczestniczyć, i kliknąć Next.Opis tekstowy tego obrazu
Zrzut ekranu listy urządzeń w lewym menu Reduxi Configurator. Nagłówek 'Devices'. Wiersze od góry do dołu (każdy z małą, ledwo widoczną ikoną): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Pod listą dwa przyciski: '+ Add device', zaznaczony czerwonym prostokątem, i '+ Add EEBUS device'.
Opis tekstowy tego obrazu

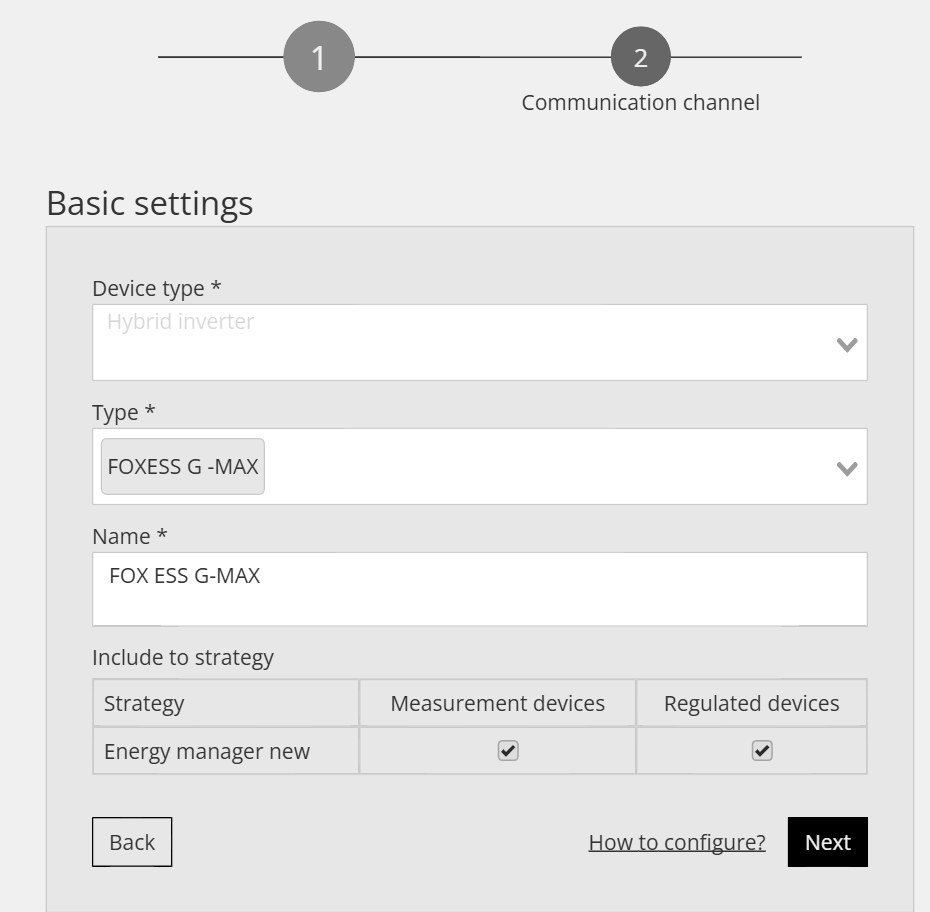

Zrzut ekranu kreatora dodawania urządzenia w Reduxi Configurator, 'Basic settings'. Wskaźnik kroków u góry: krok 1 i krok 2 (kółko 2 z etykietą 'Communication channel'). Device type *: Hybrid inverter (wyszarzony tekst). Type *: FOXESS G -MAX (wybrany tag). Name *: FOX ESS G-MAX. Tabela 'Include to strategy' z kolumnami Strategy, Measurement devices, Regulated devices; wiersz 'Energy manager new': oba pola wyboru zaznaczone. Przyciski: Back (po lewej), link 'How to configure?' i Next (po prawej, czarny).
6.2 Ustawienia komunikacji
W drugim kroku konfiguruje się kanał komunikacji Modbus TCP/IP między sterownikiem Reduxi Controller a falownikiem.
| Parametr | Wartość |
|---|---|
| Połączenie | TCP/IP |
| IP | Adres IP FOX ESS G-Max (statyczny adres z Punktu 4.1). Przycisk Scan for IP może wyszukać go w sieci. |
| Port |
502 (domyślny) |
| Extended IP recovery | Pozostawić włączone (domyślnie) |
| Modbus unit ID | Taki sam identyfikator, jak ustawiony w falowniku (domyślnie 1) |
| Rated power of inverter | Zgodnie z falownikiem (domyślnie 100 kW) |
| Is electricity meter installed? / Is PV installed? | Ustawić zgodnie z instalacją (domyślnie oba są włączone) |
Opis tekstowy tego obrazu

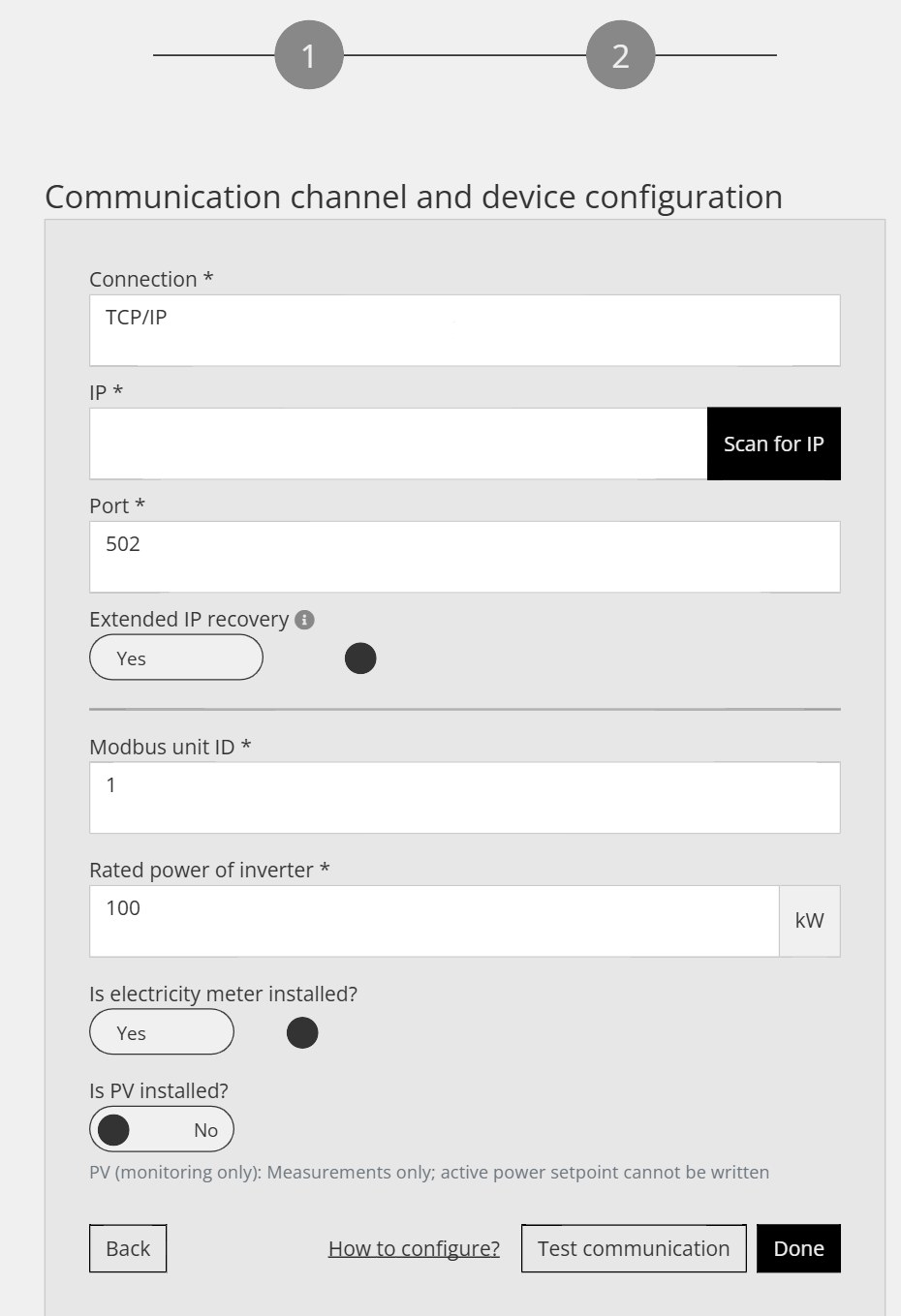

Zrzut ekranu kreatora dodawania urządzenia w Reduxi Configurator, krok 2 z 2 (dwa ponumerowane kółka u góry, kółko 2 to bieżący krok). Tytuł sekcji: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: puste, z czarnym przyciskiem 'Scan for IP'. Port *: 502. Extended IP recovery (z ikoną informacji): przełącznik Yes (włączony). Modbus unit ID *: 1. Rated power of inverter *: 100, jednostka kW. Is electricity meter installed?: przełącznik Yes (włączony). Is PV installed?: przełącznik No (wyłączony); podpowiedź: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Przyciski na dole: Back (po lewej), link 'How to configure?', Test communication i Done (czarny).
6.3 Test komunikacji
Kliknąć Test communication na dole kreatora. Test jednorazowo sprawdza połączenie Modbus TCP/IP i niczego nie zapisuje. Jeśli wynik jest prawidłowy, kliknąć Done. Dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
Opis tekstowy tego obrazu
Zrzut ekranu okna dialogowego Test communication w Reduxi Configurator (krzyżyk zamknięcia w prawym górnym rogu, ciemny przycisk Close w prawym dolnym rogu). Zielony tekst w białym polu: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (częściowo ucięte na obrazie); PV_POWER_ACTIVE_MAX: 0.
Opis tekstowy tego obrazu
Zrzut ekranu okna dialogowego 'Test communication' w Reduxi Configurator z krzyżykiem zamknięcia w prawym górnym rogu i czarnym przyciskiem 'Close' w prawym dolnym rogu. Tekst na czerwono: 'Unable to communicate with device.' Pole szczegółów na czerwono: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Następnie: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' oraz '--- 192.0.2.10 ping statistics ---' i '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Sprawdzenie odczytów
7.1 Sprawdzenie odczytów
Otworzyć Devices → FOX ESS G-Max → Last measurements. Wartości pokazują, czy falownik komunikuje się prawidłowo.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Last measurements' urządzenia w Reduxi Configurator. Karty: Last measurements (aktywna), Analyze, Archive. U góry po prawej: lista odświeżania 'Without refreshing' i przycisk odświeżania. Karta 'Control type': przyciski Auto (jasnozielony) i Manual (ciemny, wybrany); znacznik czasu 14. 03. 2025 12:49:13. Wszystkie poniższe wartości mają znacznik czasu 14. 03. 2025 12:49:01, o ile nie zaznaczono inaczej. Karta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: puste (jednostka kW); enumeration.PV_STATE_NAME: CONNECTED. Karta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: puste (kW); Grid export active power limit: puste (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (znacznik czasu 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Sposób sterowania
Aby falownik był sterowany przez strategie Reduxi, należy otworzyć Devices → FOX ESS G-Max w Reduxi Configurator i ustawić typ sterowania na AUTO. Dopiero wtedy polecenia strategii wpływają na baterię.
Aby obniżyć koszty energii dzięki cenom dynamicznym i taryfom, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller. Po dodaniu urządzenia można je monitorować i nim sterować w aplikacji Reduxi.
✓ Podsumowanie
Przygotowanie (Punkty 1–3): Sprawdzić informacje producenta, połączyć sterownik Reduxi Controller i falownik z tą samą siecią i zanotować adres IP falownika.
FOX ESS G-Max (Punkt 4): Ustawić statyczny adres IP i włączyć zdalne sterowanie w falowniku.
Dodanie do Reduxi (Punkty 5–6): Otworzyć Configurator, dodać falownik hybrydowy typu FOX ESS G-Max, wpisać IP, port 502, unit ID i moc znamionową, uruchomić Test communication i kliknąć Done.
Uruchomienie (Punkt 7): Sprawdzić Last measurements i ustawić typ sterowania na AUTO, aby strategie mogły sterować baterią.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdzić, czy adres IP w Reduxi jest aktualnym adresem falownika, port to 502, a unit ID zgadza się z falownikiem (domyślnie 1). Sterownik i falownik muszą być w tej samej sieci, a w falowniku musi być aktywne zdalne sterowanie (Punkt 4.2). |
| Urządzenie przechodzi w tryb offline po pewnym czasie lub po ponownym uruchomieniu routera | Prawdopodobnie zmienił się adres IP falownika. Należy ustawić w falowniku statyczny adres IP lub rezerwację DHCP w routerze (Punkt 4.1) i wpisać nowy adres w Reduxi. |
| Polecenia strategii nie wpływają na baterię | Ustawić typ sterowania urządzenia na AUTO w Configurator (Punkt 7.2) i sprawdzić, czy w falowniku jest aktywne zdalne sterowanie. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci. Należy użyć adresu IP lub tunelu. |
| Test komunikacji kończy się błędem, urządzenie offline | Sprawdzić dostępność, IP, port 1502 i unit ID 71 oraz czy Modbus jest włączony w falowniku. |
