Jak połączyć hybrydowy falownik Pylontech Force H3X ze sterownikiem Reduxi
Hybrydowy falownik Pylontech Force H3X można połączyć ze sterownikiem Reduxi Controller przez Modbus TCP w przewodowej sieci LAN, ustawić adres IP w aplikacji Pylontech i dodać go w Configurator.
Opis tekstowy tego obrazu

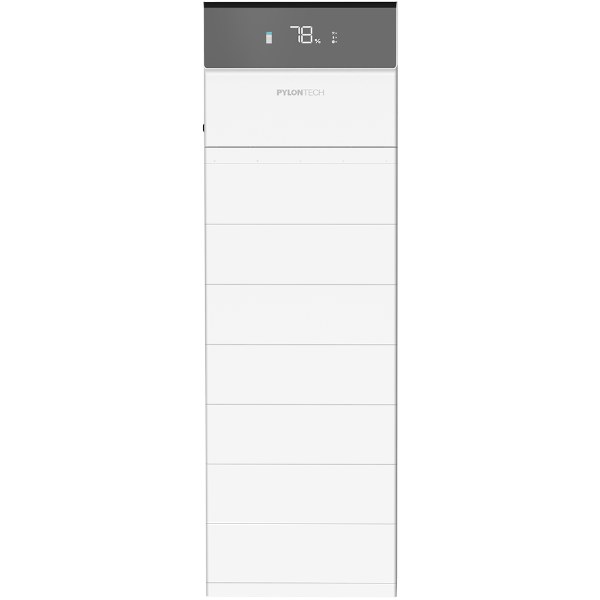

Zdjęcie produktu: wysoka, wąska biała wieża bateryjna na białym tle, widoczna od frontu. U góry ciemnoszary panel z wyświetlaczem pokazującym ikonę baterii i wartość 78 % oraz małe symbole stanu po prawej. Pod wyświetlaczem na froncie wydrukowana jest nazwa PYLONTECH. Reszta frontu jest podzielona poziomymi liniami na siedem ułożonych jeden na drugim białych modułów bez dodatkowych oznaczeń.
1 Dokumentacja techniczna
Pylontech Force H3X to falownik hybrydowy z modułami bateryjnymi. Sterownik Reduxi Controller komunikuje się z nim przez sieć lokalną za pomocą Modbus TCP. Adres IP falownika ustawia się w aplikacji Pylontech, a Modbus TCP jest w falowniku już włączony.
Dokumenty producenta:
- Strona internetowa Pylontech – informacje o produktach i kontakt (strona WWW, EN)
- Pylontech – materiały do pobrania – karty katalogowe, instrukcje i inne dokumenty (strona WWW, EN)
2 Wymagane wyposażenie
- Sterownik Reduxi Controller (zainstalowany i online)
- Falownik hybrydowy Pylontech Force H3X, uruchomiony
- Kabel Ethernet (CAT5e lub CAT6) od portu LAN (RJ45) modułu sterowania mocą do routera lub switcha
- Smartfon z aplikacją Pylontech i dostępem instalatora
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Przegląd systemu i okablowanie
Port LAN (RJ45) modułu sterowania mocą Force H3X połączyć z routerem lub switchem. Sterownik Reduxi Controller musi być w tej samej sieci.
Opis tekstowy tego obrazu

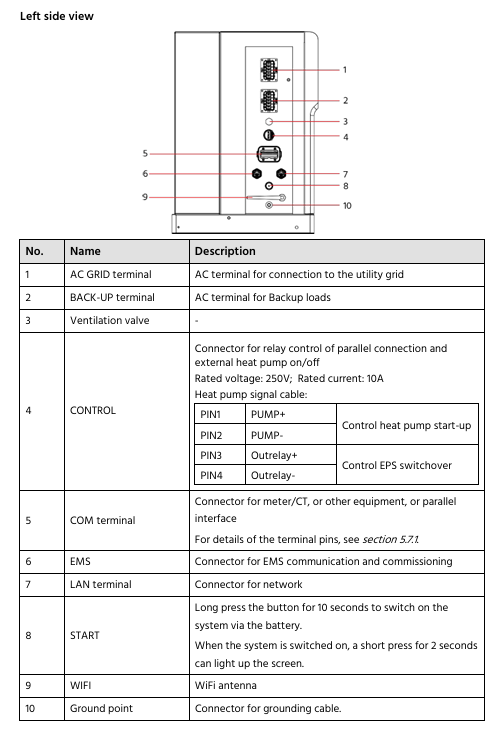

Schemat zatytułowany 'Left side view' (z instrukcji producenta): rysunek liniowy lewej strony jednostki z dziesięcioma ponumerowanymi punktami przyłączeniowymi, każdy z czerwoną linią wskazującą: 1 i 2 to dwa duże prostokątne złącza u góry, 3 to mały okrągły otwór, 4 to okrągłe czarne złącze, 5 to szerokie złącze, 6 i 7 to dwa okrągłe złącza, 8 to mały okrągły przycisk, 9 to cienka antena, 10 to okrągły punkt uziemienia na dole. Pod nim tabela 'No. / Name / Description': 1 AC GRID terminal: zacisk AC do podłączenia do sieci energetycznej. 2 BACK-UP terminal: zacisk AC dla odbiorników awaryjnych (Backup). 3 Ventilation valve: -. 4 CONTROL: złącze do sterowania przekaźnikowego połączenia równoległego i włączania/wyłączania zewnętrznej pompy ciepła; Rated voltage: 250V; Rated current: 10A; Heat pump signal cable: PIN1 PUMP+ i PIN2 PUMP- (sterowanie uruchomieniem pompy ciepła), PIN3 Outrelay+ i PIN4 Outrelay- (sterowanie przełączeniem EPS). 5 COM terminal: złącze licznika/przekładnika prądowego (CT), innego urządzenia lub interfejsu połączenia równoległego; szczegóły pinów zacisku w sekcji 5.7.1. 6 EMS: złącze komunikacji EMS i uruchamiania. 7 LAN terminal: złącze sieciowe. 8 START: przytrzymanie przycisku przez 10 sekund włącza system z baterii. Gdy system jest włączony, krótkie naciśnięcie przez 2 sekundy może podświetlić ekran. 9 WIFI: antena WiFi. 10 Ground point: złącze przewodu uziemiającego.
| Połączenie | Od | To | Uwaga |
|---|---|---|---|
| LAN (Modbus TCP) | Reduxi Controller | Router / switch | Ta sama sieć co falownik |
| LAN (Modbus TCP) | Force H3X, port LAN (RJ45) modułu sterowania mocą | Router / switch | CAT5e lub CAT6, zalecane do 100 m; port 502
|
| LAN | Router | Internet | Potrzebny dla Reduxi Cloud i aplikacji |
4 Konfiguracja falownika
4.1 Ustawianie adresu IP w aplikacji Pylontech
Adresu IP nie można skonfigurować na wyświetlaczu falownika. Ustawia się go wyłącznie w aplikacji Pylontech, którą można pobrać z Apple App Store lub Google Play.
192.168.1.50, maska podsieci 255.255.255.0, brama 192.168.1.1, serwer DNS 8.8.8.8. Wartości zależą od sieci.Opis tekstowy tego obrazu

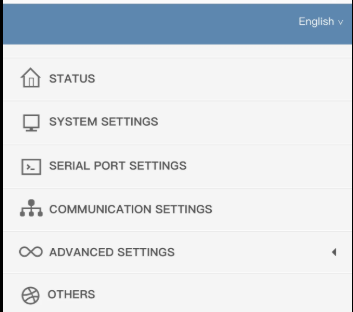

Zrzut ekranu menu aplikacji Pylontech (interfejs internetowy). Niebieski górny pasek z wyborem języka 'English' po prawej. Pozycje menu z ikonami, od góry do dołu: STATUS; SYSTEM SETTINGS; SERIAL PORT SETTINGS; COMMUNICATION SETTINGS; ADVANCED SETTINGS (ze strzałką po prawej); OTHERS. Żadna pozycja nie jest podświetlona.
4.2 Stan Modbus TCP
Modbus TCP jest w Force H3X domyślnie włączony. Nie jest potrzebna ręczna aktywacja. Gdy połączenie LAN i adres IP są skonfigurowane, Modbus TCP jest dostępny z następującymi parametrami domyślnymi:
| Parametr | Wartość |
|---|---|
| Protokół | Modbus TCP |
| Port | 502 |
| Transmisja | Ethernet (LAN) |
5 Logowanie do interfejsu internetowego Reduxi
Urządzenie dodaje się w Configurator, czyli interfejsie internetowym sterownika Reduxi Controller. Nie dodaje się go w samej aplikacji Reduxi ani w Reduxi Cloud. Configurator można otworzyć na dwa sposoby:
Zalecane
http://reduxi.local.Opis tekstowy tego obrazu

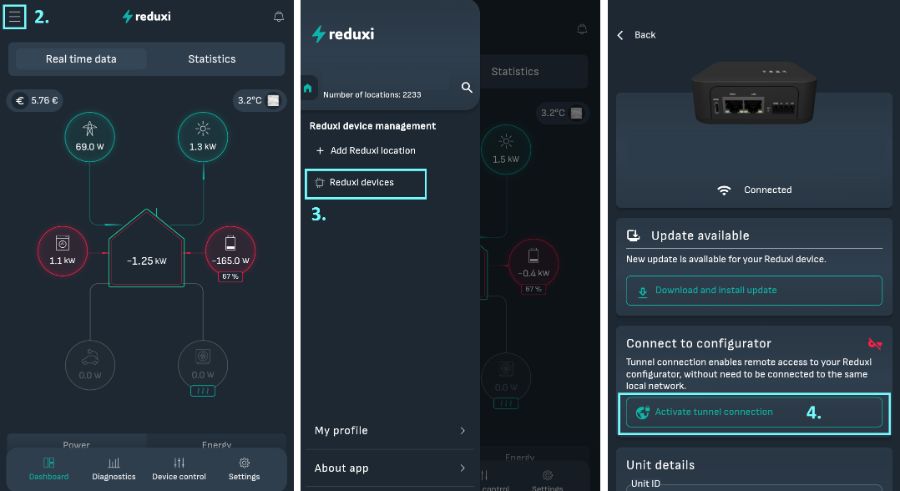

Trzy zrzuty ekranu telefonu z aplikacją Reduxi obok siebie, ciemny motyw, z jasnoniebieskimi znacznikami i numerami kroków. Po lewej: dashboard z ikoną menu zaznaczoną jasnoniebieskim polem i oznaczoną 2.; logo reduxi; ikona dzwonka; karty Real time data i Statistics; cena 5.76 EUR i temperatura 3.2 C; przepływ energii z siecią 69.0 W, słońcem 1.3 kW, domem -1.25 kW, pralką 1.1 kW, baterią -165.0 W przy 67 % oraz dwoma nieaktywnymi kółkami z 0.0 W; dolne karty Dashboard, Diagnostics, Device control, Settings. W środku: menu boczne z logo reduxi, Number of locations: 2233, ikoną wyszukiwania, nagłówkiem Reduxi device management, pozycjami Add Reduxi location i Reduxi devices (zaznaczona jasnoniebieskim polem i oznaczona 3.) oraz na dole My profile i About app. Po prawej: strona urządzenia z linkiem Back, zdjęciem czarnego urządzenia Reduxi, statusem Connected, kartą Update available (New update is available for your Reduxi device., przycisk Download and install update), kartą Connect to configurator z czerwoną ikoną klucza i tekstem Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., przyciskiem Activate tunnel connection (zaznaczony jasnoniebieskim polem i oznaczony 4.) oraz kartą Unit details z polem Unit ID (ucięte).
Opis tekstowy tego obrazu
Dwa zrzuty ekranu telefonu obok siebie, oba z jasnoniebieskimi ramkami i numerami kroków. Po lewej (ciemnoniebieski ekran aplikacji Reduxi): link Back; zdjęcie czarnego urządzenia Reduxi z dwoma portami Ethernet i listwą zaciskową; status Connected z ikoną Wi-Fi; karta Update available z tekstem New update is available for your Reduxi device. i przyciskiem Download and install update; karta Connect to configurator (ikona klucza) z tekstem Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. i przyciskiem Open configurator, otoczonym jasnoniebieską ramką i oznaczonym 5.; pod nim karta Unit details z polem Unit ID (ucięte na dole). Po prawej (oznaczone 6., w jasnoniebieskiej ramce): strona internetowa z górnym paskiem Tunnel connection (strzałka wstecz i ikona odświeżania), lewym paskiem ikon (błyskawica, ikona układu urządzenia zaznaczona, piorun, wykres słupkowy, koło zębate), tytułem strony Home z zielonym symbolem połączenia, komunikatem New patch available. Click here to apply. z krzyżykiem zamykania, godziną 09:12:56 oraz schematem przepływu energii: ikona słupa sieci 0.000 kW, ikona słońca 1.700 kW, w środku dom 1.700 kW, ikona pralki 0.900 kW, ikona baterii 67 % z 0.000 kW i 0.800 kW, ikony samochodu i pompy ciepła, każda z kreską. Pod schematem ciemna etykieta Energy manager.
reduxi.app) otworzyć lokalizację, następnie Manage location → OEM devices → Activate tunnel connection, potwierdzić przyciskiem OK i odczekać około 30 sekund. Potem kliknąć Go to controller. Configurator otworzy się w nowej karcie bez hasła.http://reduxi.local. Adres IP znajduje się na liście urządzeń routera lub w aplikacji w sekcji Reduxi devices.admin · Hasło admin (ustawienie fabryczne). Jeśli zostało zmienione podczas instalacji, należy użyć nowego. To nie jest hasło do konta Reduxi.Opis tekstowy tego obrazu
Zrzut ekranu okna przeglądarki ze stroną logowania Reduxi Configurator. Pasek adresu (zaznaczony jasnoniebieskim polem i powiększony w drugim jasnoniebieskim polu poniżej) pokazuje ostrzeżenie Not secure i adres reduxi.local. Jasnoniebieska linia łączy pasek adresu z powiększonym polem. Na stronie u góry po lewej logo reduxi Configurator oraz jasnoszara rysunkowa ilustracja domu z panelami słonecznymi na dachu, wallboxem, samochodem elektrycznym i słupkiem ładowania. Pośrodku okno Login z listą rozwijaną języka (English), polem nazwy użytkownika z ikoną osoby, polem hasła z ikoną kłódki i ikoną oka oraz ciemnym przyciskiem Login. Teksty zastępcze w polach są bardzo małe.
Powinien być widoczny taki ekran:
Opis tekstowy tego obrazu

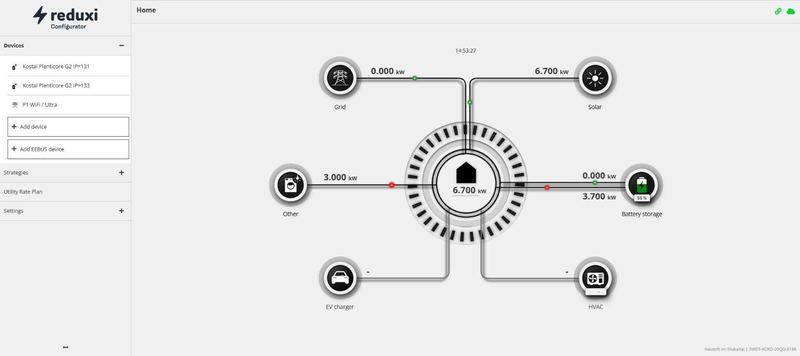

Zrzut ekranu strony Home w Reduxi Configurator. Menu po lewej z logo reduxi Configurator; sekcja Devices (rozwinięta) z pozycjami Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 i P1 WiFi / Ultra, następnie przyciski Add device i Add EEBUS device; niżej: Strategies (+), Utility Rate Plan, Settings (+). Górny pasek: tytuł Home, zielona ikona połączenia i zielona ikona chmury po prawej. W głównym obszarze godzina 14:53:27 i schemat przepływu energii ze środkowym domem pokazującym 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW i 3.700 kW, EV charger (kreska) i HVAC (kreska). Mały tekst stopki w prawym dolnym rogu.
admin nie jest kontem Reduxi. Adres reduxi.local działa tylko w tej samej sieci co sterownik.6 Dodawanie urządzenia do Reduxi
Najpierw należy otworzyć Configurator, zob. Punkt 5. Urządzenie dodaje się kreatorem w dwóch krokach.
6.1 Ustawienia podstawowe
Pylontech Force H3X. Zaznaczyć strategie, w których falownik ma uczestniczyć, i kliknąć Next.Opis tekstowy tego obrazu

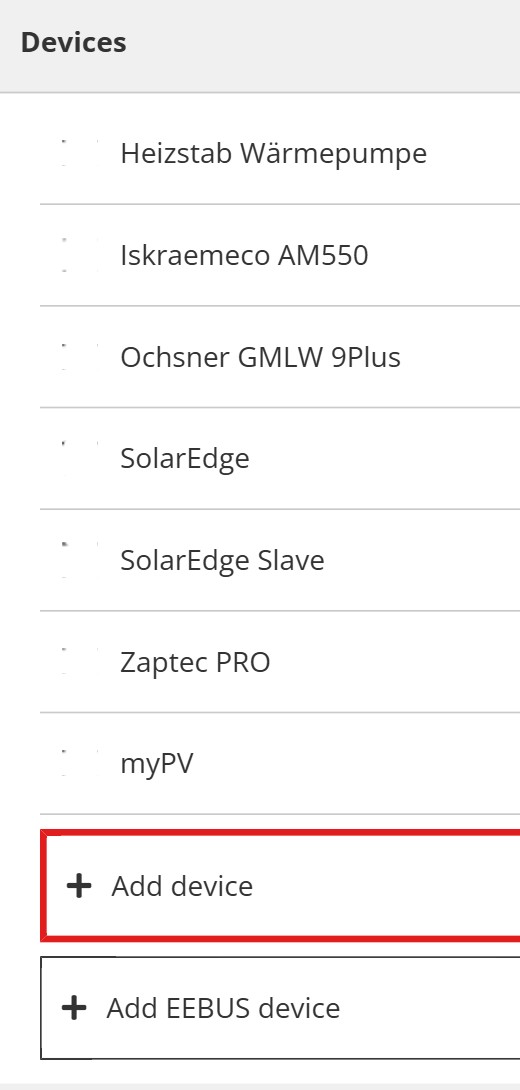

Zrzut ekranu listy urządzeń w lewym menu Reduxi Configurator. Nagłówek 'Devices'. Wiersze od góry do dołu (każdy z małą, ledwo widoczną ikoną): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Pod listą dwa przyciski: '+ Add device', zaznaczony czerwonym prostokątem, i '+ Add EEBUS device'.
Opis tekstowy tego obrazu

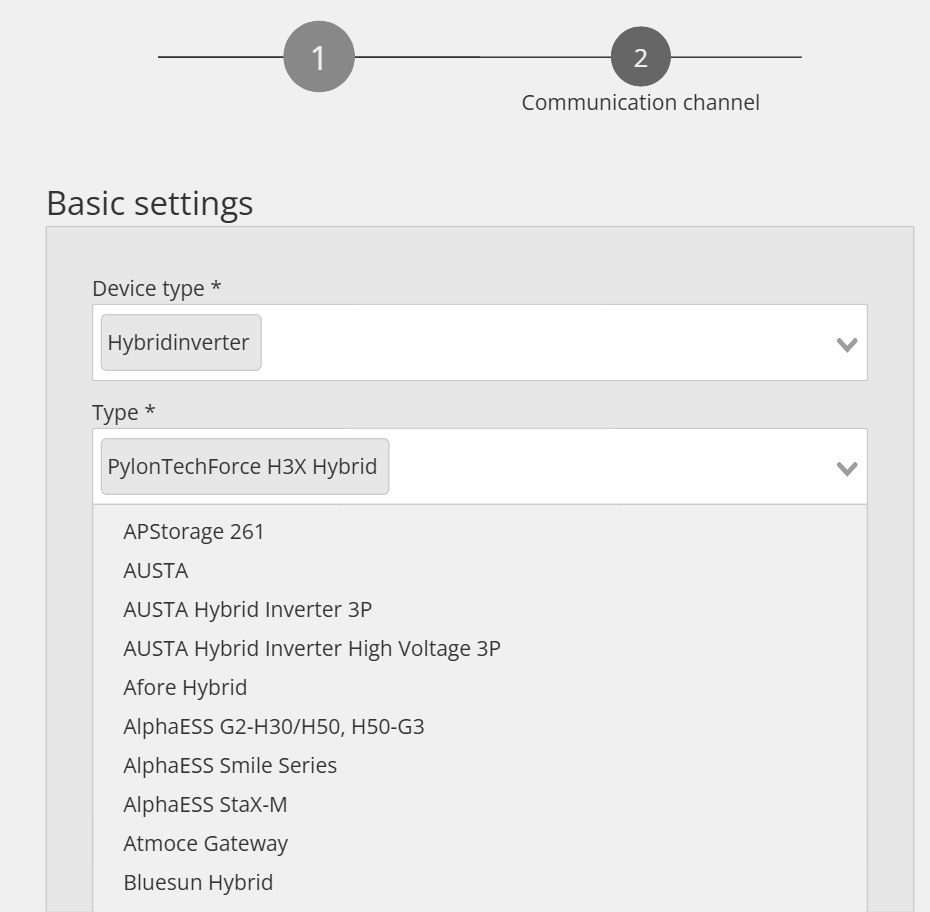

Zrzut ekranu kreatora dodawania urządzenia w Reduxi Configurator, 'Basic settings'. Wskaźnik kroków u góry: krok 1 i krok 2 (kółko 2 z etykietą 'Communication channel'). Device type *: Hybridinverter (wybrany tag). Type *: PylonTechForce H3X Hybrid (wybrany tag), pod nim otwarta lista rozwijana. Widoczne pozycje listy, od góry do dołu: APStorage 261; AUSTA; AUSTA Hybrid Inverter 3P; AUSTA Hybrid Inverter High Voltage 3P; Afore Hybrid; AlphaESS G2-H30/H50, H50-G3; AlphaESS Smile Series; AlphaESS StaX-M; Atmoce Gateway; Bluesun Hybrid. Lista jest ucięta na dole obrazu.
6.2 Ustawienia komunikacji
W drugim kroku konfiguruje się kanał komunikacji dla Modbus TCP.
| Parametr | Wartość |
|---|---|
| Połączenie | TCP/IP |
| IP | Statyczny adres IP falownika z Punktu 4.1. Przycisk Scan for IP może wyszukać go w sieci. |
| Port |
502 (domyślny) |
| Extended IP recovery | Pozostawić włączone (domyślnie) |
| Inverter Modbus unit ID |
2 (domyślny) |
| ESS Modbus unit ID |
1 (domyślny) |
| Control mode | Pozostawić wartość domyślną, chyba że potrzebny jest inny tryb sterowania |
| Is electricity meter installed? / Is internal PV installed? / Is external PV installed (other inverter)? | Ustawić zgodnie z instalacją. Jeśli zainstalowano zewnętrzną instalację PV, wpisać także jej moc znamionową. |
Opis tekstowy tego obrazu

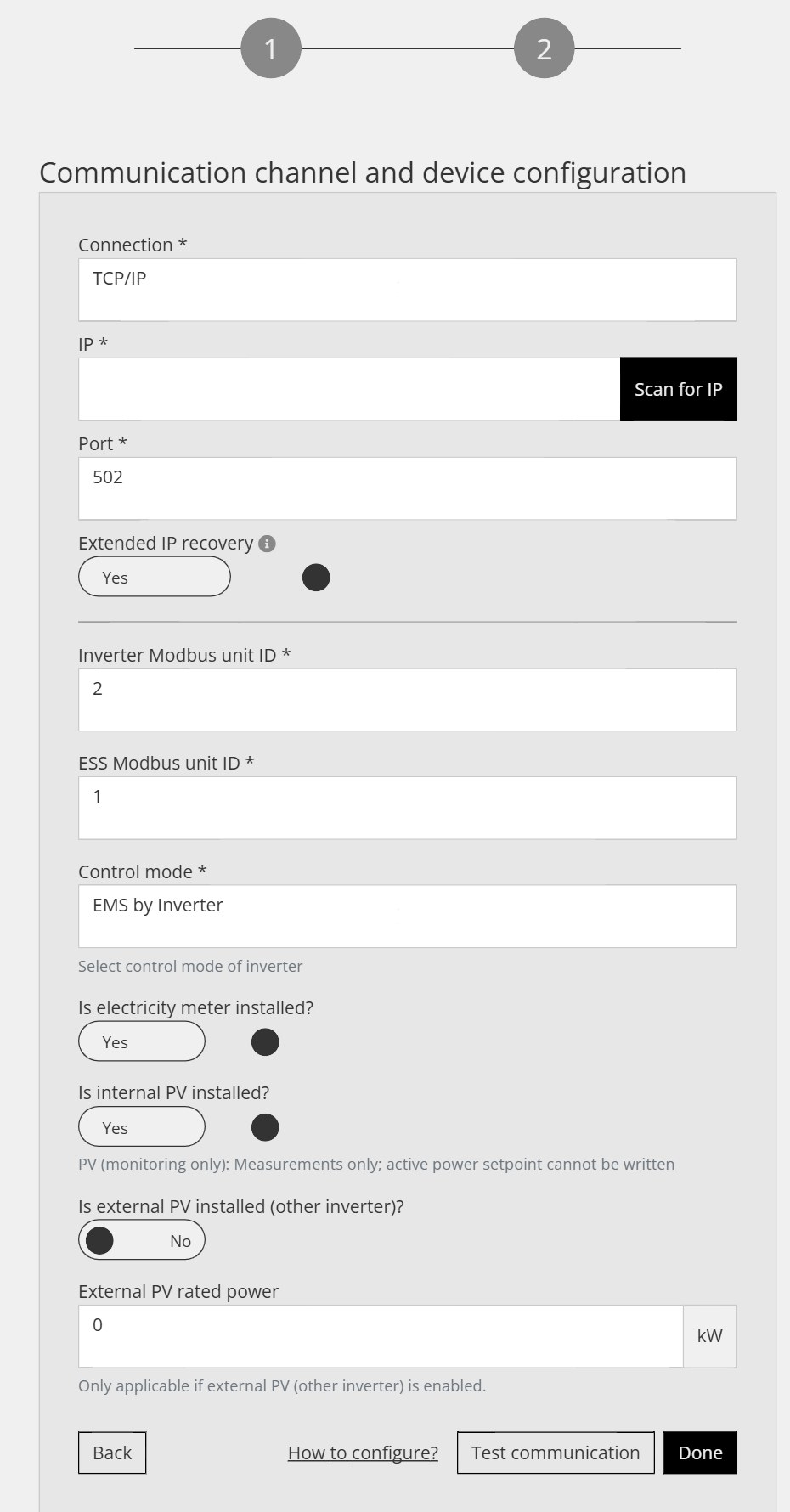

Zrzut ekranu kreatora dodawania urządzenia w Reduxi Configurator, krok 2 z 2 (dwa ponumerowane kółka u góry, kółko 2 to bieżący krok). Tytuł sekcji: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: puste, z czarnym przyciskiem 'Scan for IP'. Port *: 502. Extended IP recovery (z ikoną informacji): przełącznik Yes (włączony). Inverter Modbus unit ID *: 2. ESS Modbus unit ID *: 1. Control mode *: EMS by Inverter; podpowiedź: 'Select control mode of inverter'. Is electricity meter installed?: przełącznik Yes (włączony). Is internal PV installed?: przełącznik Yes (włączony); podpowiedź: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Is external PV installed (other inverter)?: przełącznik No (wyłączony). External PV rated power: 0, jednostka kW; podpowiedź: 'Only applicable if external PV (other inverter) is enabled.' Przyciski na dole: Back (po lewej), link 'How to configure?', Test communication i Done (czarny).
6.3 Test komunikacji
Kliknąć Test communication na dole kreatora. Test jednorazowo sprawdza połączenie i niczego nie zapisuje. Jeśli pojawi się odpowiedź, kliknąć Done. Dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków formularza Reduxi Configurator na jasnoszarym tle. Po lewej: przycisk Back. Po prawej: przycisk Test communication, zaznaczony jasnoniebieskim prostokątem, a obok czarny przycisk Done.
Opis tekstowy tego obrazu

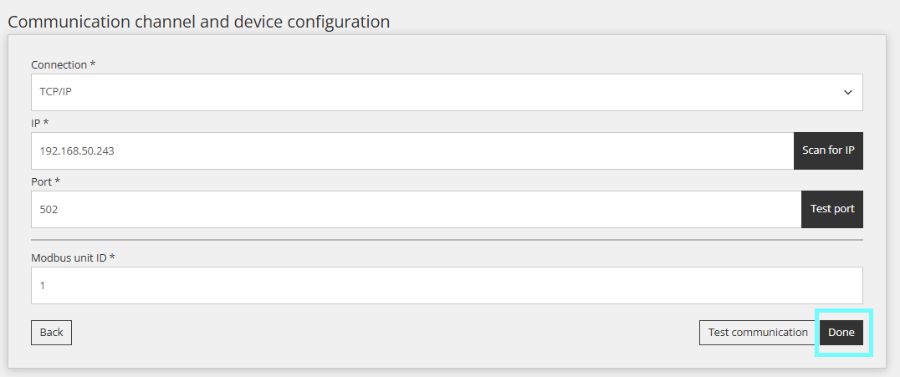

Zrzut ekranu formularza Communication channel and device configuration w Reduxi Configurator. Pola: Connection *: TCP/IP (lista rozwijana); IP *: 192.168.50.243, z czarnym przyciskiem Scan for IP; Port *: 502, z czarnym przyciskiem Test port; Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej, czarny). Przycisk Done jest zaznaczony jasnoniebieskim prostokątem.
Opis tekstowy tego obrazu

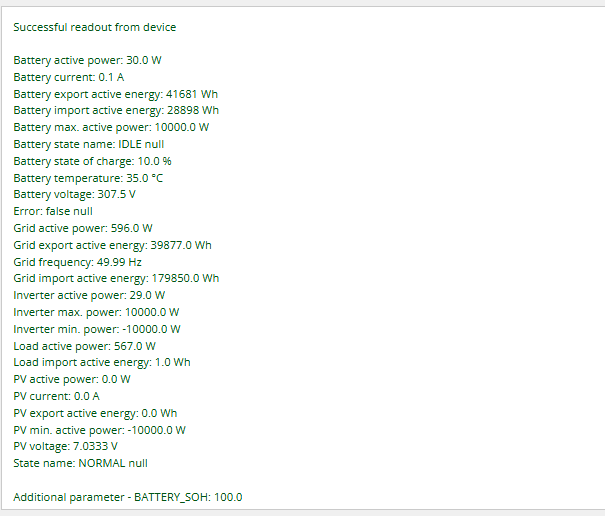

Zrzut ekranu tekstowego wyniku testu komunikacji w Reduxi Configurator (białe pole, bez widocznej ramki okna). Pierwszy wiersz na zielono: 'Successful readout from device'. Wymienione wartości: Battery active power: 30.0 W; Battery current: 0.1 A; Battery export active energy: 41681 Wh; Battery import active energy: 28898 Wh; Battery max. active power: 10000.0 W; Battery state name: IDLE null; Battery state of charge: 10.0 %; Battery temperature: 35.0 °C; Battery voltage: 307.5 V; Error: false null; Grid active power: 596.0 W; Grid export active energy: 39877.0 Wh; Grid frequency: 49.99 Hz; Grid import active energy: 179850.0 Wh; Inverter active power: 29.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 567.0 W; Load import active energy: 1.0 Wh; PV active power: 0.0 W; PV current: 0.0 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV voltage: 7.0333 V; State name: NORMAL null; Additional parameter - BATTERY_SOH: 100.0.
Opis tekstowy tego obrazu

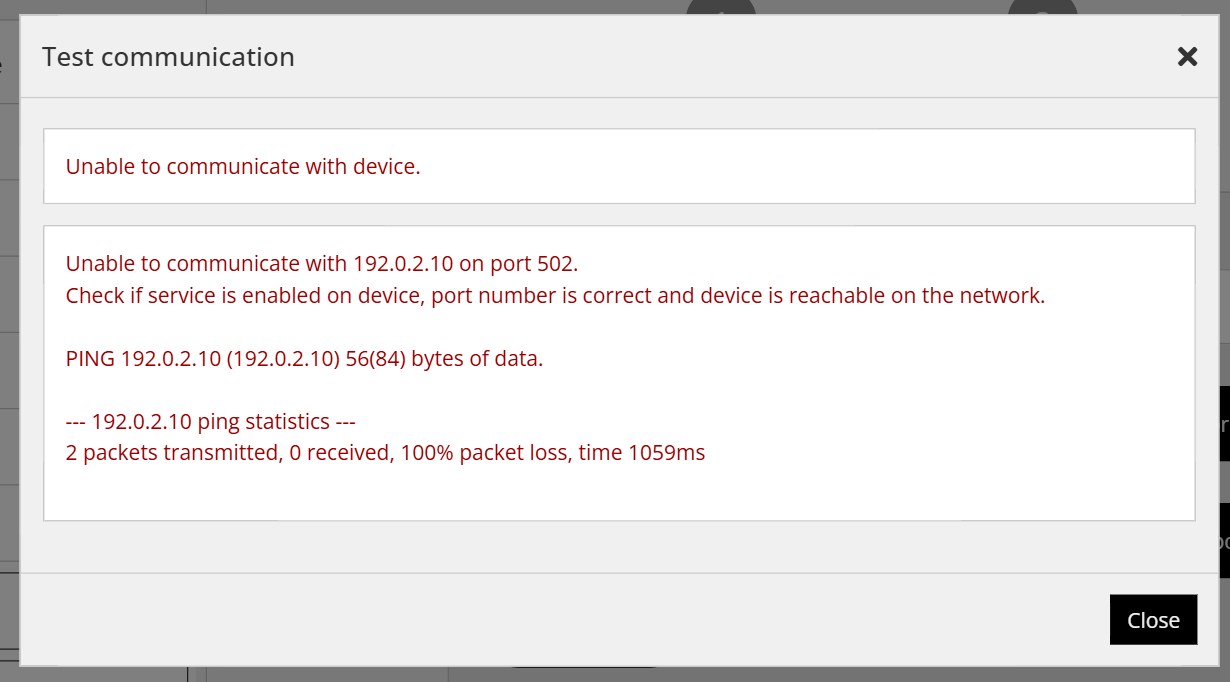

Zrzut ekranu okna dialogowego Test communication w Reduxi Configurator z krzyżykiem zamknięcia w prawym górnym rogu i czarnym przyciskiem 'Close' w prawym dolnym rogu. Tekst na czerwono: 'Unable to communicate with device.' Pole szczegółów na czerwono: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Następnie: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' oraz '--- 192.0.2.10 ping statistics ---' i '2 packets transmitted, 0 received, 100% packet loss, time 1059ms'.
7 Sprawdzenie odczytów
7.1 Sprawdzenie odczytów
Otworzyć Devices → Pylontech … → Last measurements. Wartości falownika i baterii powinny się aktualizować. Jeśli wszystkie wartości pozostają równe 0, sprawdzić punkty w tabeli typowych problemów poniżej.
Opis tekstowy tego obrazu

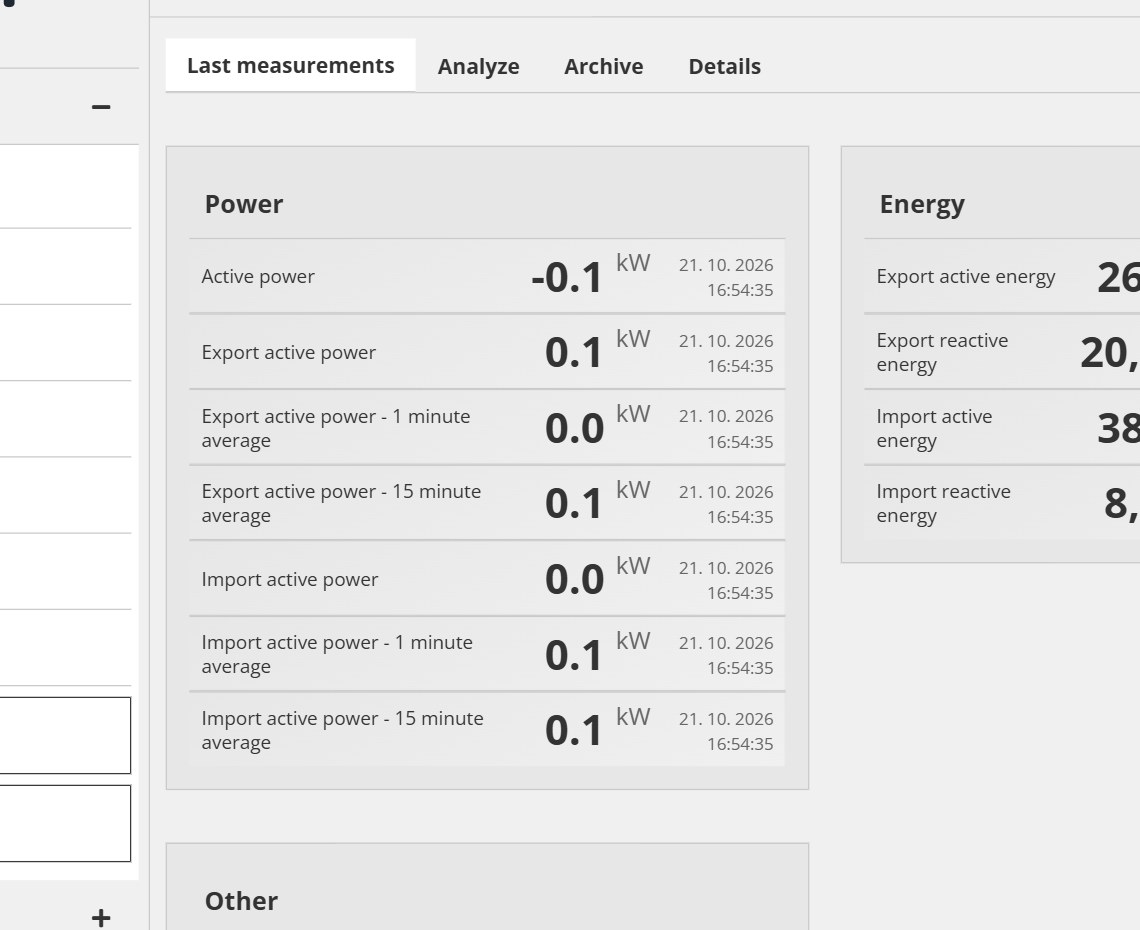

Przycięty zrzut ekranu strony urządzenia w Reduxi Configurator, karta 'Last measurements' (pozostałe karty: Analyze, Archive, Details). Przy lewej krawędzi widoczny wąski fragment lewego menu (ikona minus, pola i ikona plus; tekst niewidoczny). Pole 'Power', każdy wiersz ze znacznikiem czasu 21. 10. 2026 16:54:35: Active power -0.1 kW; Export active power 0.1 kW; Export active power - 1 minute average 0.0 kW; Export active power - 15 minute average 0.1 kW; Import active power 0.0 kW; Import active power - 1 minute average 0.1 kW; Import active power - 15 minute average 0.1 kW. Pole 'Energy' (ucięte przy prawej krawędzi, wartości widoczne tylko częściowo): Export active energy 26 (ucięte); Export reactive energy 20, (ucięte); Import active energy 38 (ucięte); Import reactive energy 8, (ucięte). Trzecie pole 'Other' zaczyna się na dole i jest ucięte, brak widocznych wierszy.
7.2 Sposób sterowania
Po dodaniu urządzenie może uczestniczyć w strategiach Reduxi zaznaczonych w kreatorze. Sposób definiowania strategii dla cen dynamicznych i taryf opisano w Strategie dla sterownika Reduxi Controller. System można monitorować w aplikacji Reduxi.
✓ Podsumowanie
Przygotowanie (Punkty 1–3): Sprawdzić informacje producenta, połączyć moduł sterowania mocą z routerem lub switchem kablem LAN i zanotować plan adresów IP.
Pylontech Force H3X (Punkt 4): Ustawić statyczny adres IP w aplikacji Pylontech (Settings → Communication → LAN) i uruchomić falownik ponownie. Modbus TCP jest już włączony.
Dodanie do Reduxi (Punkty 5–6): Otworzyć Configurator, dodać falownik hybrydowy typu PylonTech Force H3X Hybrid, wpisać IP, port 502, unit ID falownika 2 i unit ID ESS 1, uruchomić Test communication i kliknąć Done.
Uruchomienie (Punkt 7): Sprawdzić Last measurements i wybrać strategie, w których falownik ma uczestniczyć.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdzić, czy kabel LAN jest podłączony do portu LAN (RJ45) modułu sterowania mocą oraz czy falownik i sterownik są w tej samej sieci. Sprawdzić adres IP (Punkt 4.1), port 502 i unit ID (falownik 2, ESS 1). Połączenia bezprzewodowe nie są obsługiwane. |
| Adresu IP nie można zmienić na wyświetlaczu falownika | Adres IP można ustawić tylko w aplikacji Pylontech: Settings → Communication → LAN (Punkt 4.1). |
| Nowy adres IP nie zaczyna obowiązywać | Po zapisaniu ustawień LAN w aplikacji należy ponownie uruchomić falownik. |
| Urządzenie przechodzi w tryb offline po ponownym uruchomieniu routera | Prawdopodobnie zmienił się adres IP. Należy użyć statycznego adresu IP falownika i wpisać go w Reduxi. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci. Należy użyć adresu IP lub tunelu. |
| Test komunikacji kończy się błędem, urządzenie offline | Sprawdzić dostępność, IP, port 1502 i unit ID 71 oraz czy Modbus jest włączony w falowniku. |
