Jak połączyć ładowarki EV ETREL INCH Pro i Core ze sterownikiem Reduxi
Ładowarkę Etrel INCH Pro lub INCH Core można połączyć ze sterownikiem Reduxi Controller przez Wi‑Fi z użyciem OCPP 1.6 JSON i dodać w Configurator.
Opis tekstowy tego obrazu

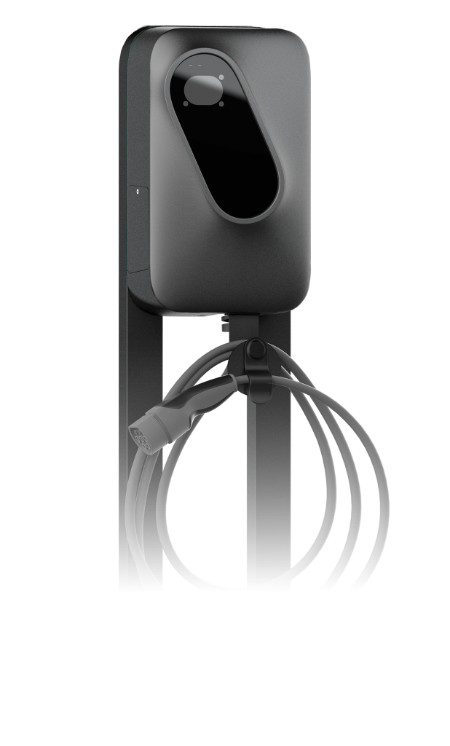

Zdjęcie ładowarki EV montowanej na ciemnoszarym słupku, na białym tle. Obudowa jest ciemnoszara, z zaokrąglonym prostokątnym frontem i czarnym owalnym szklanym panelem z małym jasnoszarym polem wskaźnika u góry. Kabel ładowania ze złączem jest zwinięty w pętle na uchwycie pod obudową. Dolna część zdjęcia płynnie przechodzi w biel. Nie widać żadnego tekstu.
1 Dokumentacja techniczna
Ładowarki Etrel INCH Pro i INCH Core są połączone z Reduxi przez Wi‑Fi za pomocą protokołu OCPP 1.6 (JSON). Ładowarka łączy się jako klient z serwerem OCPP sterownika Reduxi Controller. W ładowarce wpisuje się adres URL serwera wygenerowany przez sterownik, a w Reduxi identyfikator punktu ładowania (charge point identity) ładowarki.
Dokumenty producenta:
- Strona internetowa Etrel – informacje o produktach i kontakt (strona WWW, EN)
- Etrel – materiały do pobrania – karty katalogowe, instrukcje i inne dokumenty (strona WWW, EN)
2 Wymagane wyposażenie
- Sterownik Reduxi Controller (zainstalowany i online)
- Ładowarka Etrel INCH Pro lub INCH Core, zainstalowana i połączona z siecią Wi‑Fi
- Ładowarka i sterownik Reduxi Controller w tej samej sieci
- INCH Pro: komputer z przeglądarką internetową. INCH Core: smartfon z aplikacją INCH Core
- Dostęp administratora do ładowarki (zob. uwaga poniżej)
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Przegląd systemu i okablowanie
Ładowarka i sterownik Reduxi Controller komunikują się przez sieć lokalną. Ładowarka łączy się z siecią Wi‑Fi i nawiązuje połączenie OCPP ze sterownikiem.
| Połączenie | Od | To | Uwaga |
|---|---|---|---|
| LAN | Reduxi Controller | Router / switch | Ta sama sieć co ładowarka |
| Wi‑Fi | Ładowarka Etrel INCH | Router | Potrzebne, zanim będzie można skonfigurować OCPP |
| OCPP 1.6 JSON | Ładowarka Etrel INCH (klient) | Reduxi Controller (serwer) | Adres URL serwera generuje sterownik, zob. Punkt 6.2 |
4 Konfiguracja ładowarki
4.1 INCH Pro: ustawienia OCPP w przeglądarce
Gdy ładowarka jest połączona z siecią Wi‑Fi, można otworzyć ją bezpośrednio: wpisać w przeglądarce adres IP ładowarki (przykład: 192.168.1.250) i zalogować się danymi administratora ładowarki.
Opis tekstowy tego obrazu

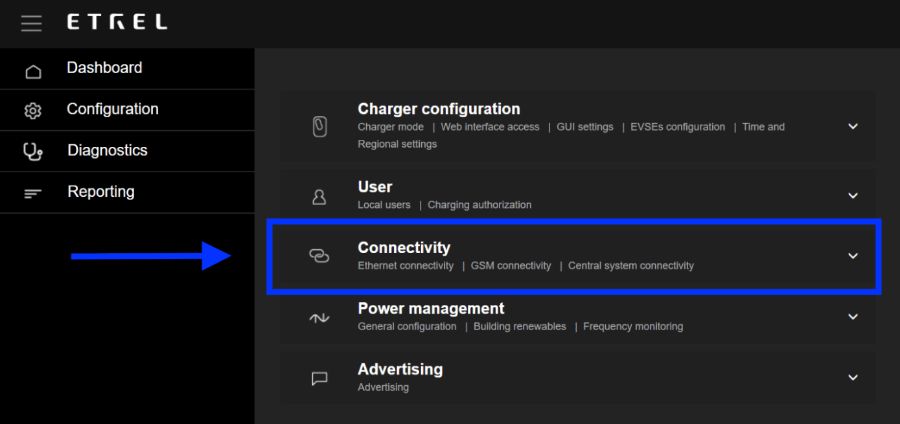

Zrzut ekranu interfejsu internetowego ładowarki ETREL, ciemny motyw. Nagłówek z ikoną menu i logo ETREL. Menu po lewej: Dashboard, Configuration, Diagnostics, Reporting. W głównym obszarze lista zwijanych sekcji: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). Sekcja Connectivity jest zaznaczona niebieskim prostokątem, a niebieska strzałka z obszaru lewego menu wskazuje na nią.
Opis tekstowy tego obrazu

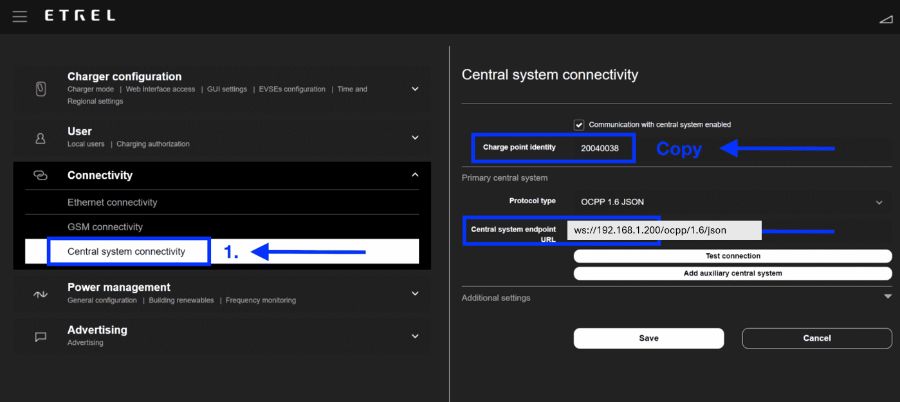

Zrzut ekranu interfejsu internetowego ładowarki ETREL, ciemny motyw, strona Central system connectivity. Po lewej sekcje menu Charger configuration, User, Connectivity (rozwinięta, z pozycjami Ethernet connectivity, GSM connectivity i Central system connectivity), Power management, Advertising. Pozycja Central system connectivity jest podświetlona niebieską ramką z niebieską etykietą 1. i strzałką na nią wskazującą. Panel po prawej: tytuł Central system connectivity; zaznaczone pole wyboru Communication with central system enabled; Charge point identity: 20040038, w niebieskiej ramce, z niebieskim tekstem Copy i strzałką wskazującą pole; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, w niebieskiej ramce; przyciski Test connection i Add auxiliary central system; zwinięta sekcja Additional settings; przyciski Save i Cancel.
4.2 INCH Core: hasło dostępu w aplikacji
Ładowarka INCH Core tworzy własny punkt dostępu. Aby ją skonfigurować, trzeba zdjąć przednią pokrywę ładowarki, po czym punkt dostępu zostanie utworzony automatycznie. Ładowarkę należy połączyć z siecią Wi‑Fi zgodnie z dokumentacją Etrel (zob. strona wsparcia Etrel w Punkcie 1).
Aplikacja INCH Core jest dostępna na Android (Google Play) i iOS (App Store).
Opis tekstowy tego obrazu
Ikona aplikacji INCH Core: białe zaokrąglone kwadratowe tło z czarnym konturowym rysunkiem owalu wewnątrz zaokrąglonej kwadratowej ramki i zielonym znakiem plus w prawym dolnym rogu.
Opis tekstowy tego obrazu

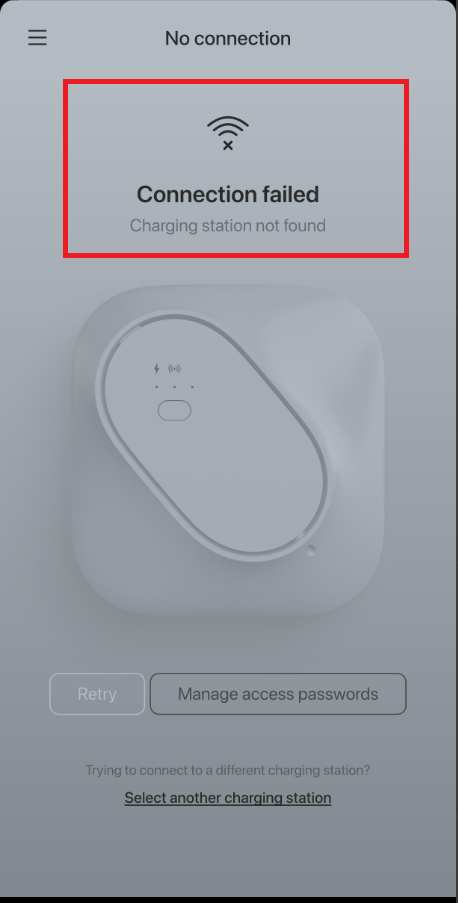

Zrzut ekranu aplikacji mobilnej (INCH Core), wyszarzony wygląd. Górny pasek: ikona menu (trzy kreski) po lewej, tytuł No connection. Czerwony prostokąt zaznacza blok komunikatu: ikona Wi-Fi z krzyżykiem, pogrubiony tekst Connection failed, szary tekst Charging station not found. Poniżej wyblakły obraz stacji ładowania w kształcie zaokrąglonego kwadratu z owalną płytą czołową, symbolem błyskawicy, symbolem łączności bezprzewodowej i małym przyciskiem. W dolnej części dwa przyciski, Retry (wyblakły) i Manage access passwords; następnie tekst Trying to connect to a different charging station? i podkreślony link Select another charging station.
Opis tekstowy tego obrazu

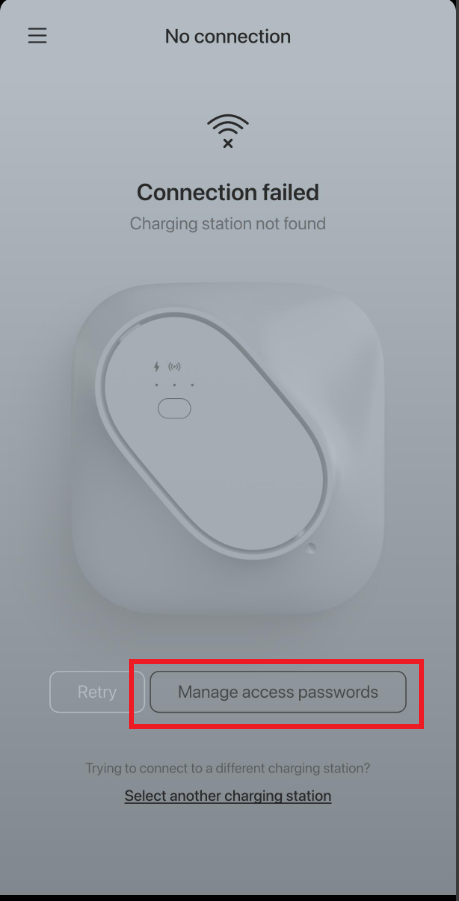

Zrzut ekranu aplikacji mobilnej (INCH Core), wyszarzony wygląd. Górny pasek: ikona menu (trzy kreski) po lewej, tytuł No connection. Poniżej ikona Wi-Fi z krzyżykiem, pogrubiony tekst Connection failed, szary tekst Charging station not found. Niżej wyblakły obraz stacji ładowania w kształcie zaokrąglonego kwadratu z owalną płytą czołową, symbolem błyskawicy, symbolem łączności bezprzewodowej i małym przyciskiem. W dolnej części dwa przyciski, Retry (wyblakły) i Manage access passwords; przycisk Manage access passwords jest zaznaczony czerwonym prostokątem. Poniżej tekst Trying to connect to a different charging station? i podkreślony link Select another charging station.
Opis tekstowy tego obrazu

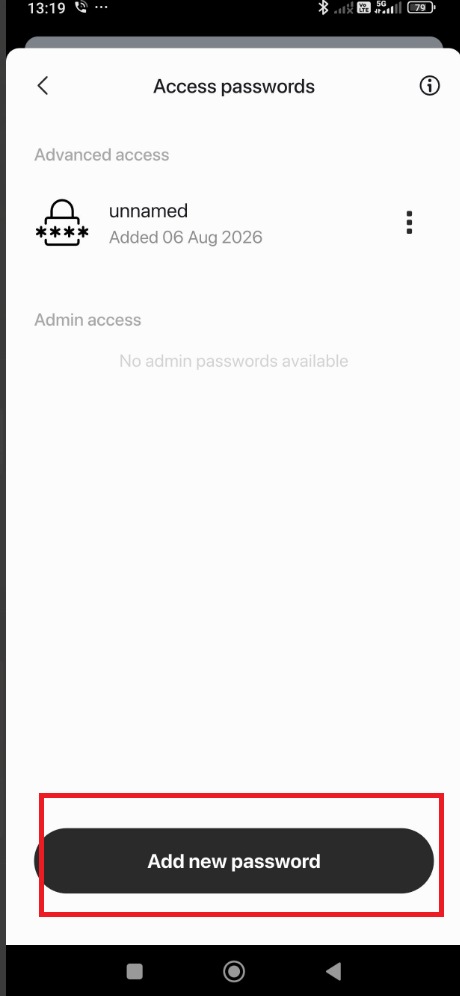

Zrzut ekranu telefonu z aplikacją INCH Core, panel Access passwords. U góry pasek stanu: godzina 13:19, ikona Bluetooth, ikony zasięgu i bateria 79. Nagłówek panelu: strzałka wstecz, tytuł Access passwords, ikona informacji. Sekcja Advanced access: jeden wpis z ikoną kłódki pokazujący ****, nazwa unnamed, tekst Added 06 Aug 2026 i menu z trzema kropkami. Sekcja Admin access: tekst No admin passwords available. Na dole ciemny zaokrąglony przycisk Add new password, zaznaczony czerwonym prostokątem, oraz pasek nawigacji Androida (kwadrat, koło, trójkąt wstecz).
5 Logowanie do interfejsu internetowego Reduxi
Urządzenie dodaje się w Configurator, czyli interfejsie internetowym sterownika Reduxi Controller. Nie dodaje się go w samej aplikacji Reduxi ani w Reduxi Cloud. Configurator można otworzyć na dwa sposoby:
Zalecane
http://reduxi.local.Opis tekstowy tego obrazu
Trzy zrzuty ekranu telefonu z aplikacją Reduxi obok siebie, ciemny motyw, z jasnoniebieskimi znacznikami i numerami kroków. Po lewej: dashboard z ikoną menu zaznaczoną jasnoniebieskim polem i oznaczoną 2.; logo reduxi; ikona dzwonka; karty Real time data i Statistics; cena 5.76 EUR i temperatura 3.2 C; przepływ energii z siecią 69.0 W, słońcem 1.3 kW, domem -1.25 kW, pralką 1.1 kW, baterią -165.0 W przy 67 % oraz dwoma nieaktywnymi kółkami z 0.0 W; dolne karty Dashboard, Diagnostics, Device control, Settings. W środku: menu boczne z logo reduxi, Number of locations: 2233, ikoną wyszukiwania, nagłówkiem Reduxi device management, pozycjami Add Reduxi location i Reduxi devices (zaznaczona jasnoniebieskim polem i oznaczona 3.) oraz na dole My profile i About app. Po prawej: strona urządzenia z linkiem Back, zdjęciem czarnego urządzenia Reduxi, statusem Connected, kartą Update available (New update is available for your Reduxi device., przycisk Download and install update), kartą Connect to configurator z czerwoną ikoną klucza i tekstem Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., przyciskiem Activate tunnel connection (zaznaczony jasnoniebieskim polem i oznaczony 4.) oraz kartą Unit details z polem Unit ID (ucięte).
Opis tekstowy tego obrazu
Dwa zrzuty ekranu telefonu obok siebie, oba z jasnoniebieskimi ramkami i numerami kroków. Po lewej (ciemnoniebieski ekran aplikacji Reduxi): link Back; zdjęcie czarnego urządzenia Reduxi z dwoma portami Ethernet i listwą zaciskową; status Connected z ikoną Wi-Fi; karta Update available z tekstem New update is available for your Reduxi device. i przyciskiem Download and install update; karta Connect to configurator (ikona klucza) z tekstem Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. i przyciskiem Open configurator, otoczonym jasnoniebieską ramką i oznaczonym 5.; pod nim karta Unit details z polem Unit ID (ucięte na dole). Po prawej (oznaczone 6., w jasnoniebieskiej ramce): strona internetowa z górnym paskiem Tunnel connection (strzałka wstecz i ikona odświeżania), lewym paskiem ikon (błyskawica, ikona układu urządzenia zaznaczona, piorun, wykres słupkowy, koło zębate), tytułem strony Home z zielonym symbolem połączenia, komunikatem New patch available. Click here to apply. z krzyżykiem zamykania, godziną 09:12:56 oraz schematem przepływu energii: ikona słupa sieci 0.000 kW, ikona słońca 1.700 kW, w środku dom 1.700 kW, ikona pralki 0.900 kW, ikona baterii 67 % z 0.000 kW i 0.800 kW, ikony samochodu i pompy ciepła, każda z kreską. Pod schematem ciemna etykieta Energy manager.
reduxi.app) otworzyć lokalizację, następnie Manage location → OEM devices → Activate tunnel connection, potwierdzić przyciskiem OK i odczekać około 30 sekund. Potem kliknąć Go to controller. Configurator otworzy się w nowej karcie bez hasła.http://reduxi.local. Adres IP znajduje się na liście urządzeń routera lub w aplikacji w sekcji Reduxi devices.admin · Hasło admin (ustawienie fabryczne). Jeśli zostało zmienione podczas instalacji, należy użyć nowego. To nie jest hasło do konta Reduxi.Opis tekstowy tego obrazu
Zrzut ekranu okna przeglądarki ze stroną logowania Reduxi Configurator. Pasek adresu (zaznaczony jasnoniebieskim polem i powiększony w drugim jasnoniebieskim polu poniżej) pokazuje ostrzeżenie Not secure i adres reduxi.local. Jasnoniebieska linia łączy pasek adresu z powiększonym polem. Na stronie u góry po lewej logo reduxi Configurator oraz jasnoszara rysunkowa ilustracja domu z panelami słonecznymi na dachu, wallboxem, samochodem elektrycznym i słupkiem ładowania. Pośrodku okno Login z listą rozwijaną języka (English), polem nazwy użytkownika z ikoną osoby, polem hasła z ikoną kłódki i ikoną oka oraz ciemnym przyciskiem Login. Teksty zastępcze w polach są bardzo małe.
Powinien być widoczny taki ekran:
Opis tekstowy tego obrazu
Zrzut ekranu strony Home w Reduxi Configurator. Menu po lewej z logo reduxi Configurator; sekcja Devices (rozwinięta) z pozycjami Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 i P1 WiFi / Ultra, następnie przyciski Add device i Add EEBUS device; niżej: Strategies (+), Utility Rate Plan, Settings (+). Górny pasek: tytuł Home, zielona ikona połączenia i zielona ikona chmury po prawej. W głównym obszarze godzina 14:53:27 i schemat przepływu energii ze środkowym domem pokazującym 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW i 3.700 kW, EV charger (kreska) i HVAC (kreska). Mały tekst stopki w prawym dolnym rogu.
admin nie jest kontem Reduxi. Adres reduxi.local działa tylko w tej samej sieci co sterownik.6 Dodawanie urządzenia do Reduxi
Najpierw należy otworzyć Configurator, zob. Punkt 5. Połączenie OCPP działa tylko wtedy, gdy ładowarka i Reduxi używają tej samej tożsamości i tego samego adresu URL serwera.
6.1 Ustawienia podstawowe
Opis tekstowy tego obrazu
Zrzut ekranu paska bocznego Reduxi Configurator. Nagłówek: logo reduxi Configurator. Sekcja Devices (z ikoną minus) zawiera: Iskraemeco AM550 (ikona słupa elektrycznego) oraz dwie pozycje z ikonami słońca i bez widocznych nazw. Na dole przycisk Add device ze znakiem plus, zaznaczony prostokątem w kolorze cyjan.
Opis tekstowy tego obrazu
Zrzut ekranu kreatora dodawania urządzenia w Reduxi Configurator, krok 1 Basic settings. Wskaźnik postępu z trzema krokami: 1 Basic settings (aktywny, czarne kółko), 2 Communication channel (szary), 3 Advanced settings (szary). Nagłówek Basic settings. Pola: Device type *: pusta lista rozwijana; Type *: pusta lista rozwijana (wyszarzona); Name *: puste. Przyciski: Back (z obrysem) i Next (czarny).
6.2 Ustawienia komunikacji
W drugim kroku konfiguruje się kanał komunikacji dla OCPP. Najpierw należy wpisać Device identifier, czyli charge point identity skopiowany z ładowarki (Punkt 4.1). OCPP server URL generuje sterownik Reduxi Controller i pokazuje go w kanale komunikacji. Należy go skopiować do pola serwera backendu w ładowarce. Przykład: ws://192.168.1.200/ocpp/1.6/json/
Opis tekstowy tego obrazu
Zrzut ekranu kreatora dodawania urządzenia w Reduxi Configurator, krok 2 Communication channel (wskaźnik postępu: aktywne 1 Basic settings i 2 Communication channel, 3 Advanced settings szary). Nagłówek: Communication channel and device configuration. Pola: Device identifier *: my_station_ID1 (kursor tekstowy w polu); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, z podpowiedzią In effect when manual override is selected; Forward communication to backend OCPP server: puste; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (wyszarzone pole tylko do odczytu z ikoną kopiowania). Przyciski: Back, Test communication (zaznaczony jasnoniebieskim prostokątem) i Next (czarny).
6.3 Test komunikacji
Kliknąć Test communication w prawym dolnym rogu kanału komunikacji. Test jednorazowo sprawdza połączenie OCPP i niczego nie zapisuje. Jeśli wynik jest prawidłowy, kliknąć Done. Dopiero Done tworzy urządzenie.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków formularza Reduxi Configurator na jasnoszarym tle. Po lewej: przycisk Back. Po prawej: przycisk Test communication, zaznaczony jasnoniebieskim prostokątem, a obok czarny przycisk Done.
Opis tekstowy tego obrazu
Zrzut ekranu formularza Communication channel and device configuration w Reduxi Configurator. Pola: Connection *: TCP/IP (lista rozwijana); IP *: 192.168.50.243, z czarnym przyciskiem Scan for IP; Port *: 502, z czarnym przyciskiem Test port; Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej, czarny). Przycisk Done jest zaznaczony jasnoniebieskim prostokątem.
Możliwe są trzy wyniki:
Opis tekstowy tego obrazu
Zrzut ekranu okna dialogowego o tytule "Test communication" z przyciskiem zamknięcia (x) w prawym górnym rogu, nad przyciemnionym formularzem. Zielony tekst: "Successful readout from device". Wartości: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Przycisk w prawym dolnym rogu: Close.
Opis tekstowy tego obrazu
Zrzut ekranu okna dialogowego o tytule "Test communication" z przyciskiem zamknięcia (x) w prawym górnym rogu, nad przyciemnionym formularzem. Pierwsze pole: "Unable to communicate with device." Drugie pole: "Number of devices found on OCPP - JSON 1.6: 1" oraz "Device identifier: GaroCS-43A4DB2076B80". Przycisk w prawym dolnym rogu: Close. Za oknem przyciemniony formularz pokazuje etykiety "Energy counter" u góry i "Forward communication to backend OCPP server" na dole.
Opis tekstowy tego obrazu
Zrzut ekranu okna dialogowego o tytule "Test communication" z przyciskiem zamknięcia (x) w prawym górnym rogu, widocznego nad przyciemnioną stroną. Pierwsze pole: "Unable to communicate with device." Drugie pole: "Number of devices found on OCPP - JSON 1.6: 0". Przycisk w prawym dolnym rogu: Close.
7 Sprawdzenie odczytów
7.1 Sprawdzenie odczytów
Otworzyć Devices → ładowarka → Last measurements. Wartości pokazują, czy ładowarka komunikuje się prawidłowo.
Opis tekstowy tego obrazu
Zrzut ekranu strony z odczytami ładowarki, szare panele. Panel Control type: przyciski Auto (wybrany, jasnoniebieski), Manual, Off, Boost; znacznik czasu 02. 10. 2024 15:47:17. Panel Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Panel Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Panel Energy: Import active energy 5,104.5 kWh. Panel Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Przy każdej wartości mały znacznik czasu (02. 10. 2024, 15:47:17 lub 15:47:16 dla Communication error).
7.2 Sposób sterowania
Po dodaniu ładowarka może uczestniczyć w strategiach Reduxi zaznaczonych w kreatorze, zob. Strategie dla sterownika Reduxi Controller. Ładowarkę można monitorować w aplikacji Reduxi Cloud.
✓ Podsumowanie
Przygotowanie (Punkty 1–3): Sprawdzić informacje producenta i połączyć ładowarkę z siecią Wi‑Fi. Ładowarka i sterownik Reduxi Controller muszą być w tej samej sieci.
Ładowarka Etrel (Punkt 4): Otworzyć ładowarkę (INCH Pro w przeglądarce, INCH Core w aplikacji), wkleić adres URL serwera Reduxi do pola serwera backendu i skopiować charge point identity.
Dodanie do Reduxi (Punkty 5–6): Otworzyć Configurator, dodać ładowarkę EV typu OCPP 1.6 - JSON, wpisać charge point identity jako identyfikator urządzenia, uruchomić Test communication i kliknąć Done.
Uruchomienie (Punkt 7): Sprawdzić Last measurements i wybrać strategie, w których ładowarka ma uczestniczyć.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Brak komunikacji z urządzeniem 1 | Identyfikator urządzenia w Reduxi nie jest ustawiony lub różni się od charge point identity ładowarki. Należy ponownie skopiować identyfikator z ładowarki (Punkt 4.1) i wpisać go w kanale komunikacji (Punkt 6.2). |
| Nie znaleziono żadnego urządzenia z komunikacją OCPP 1.6 | Ładowarka nie łączy się z serwerem OCPP sterownika. Sprawdzić adres URL serwera backendu w ładowarce (Punkt 4.1), czy ładowarka jest w sieci Wi‑Fi oraz czy ładowarka i sterownik są w tej samej sieci. |
| Nie można zalogować się do ładowarki | Nazwa użytkownika i hasło administratora to parametry ukryte, przekazywane podczas instalacji. Należy skontaktować się z support@reduxi.zendesk.com. |
| Ładowarka traci połączenie po ponownym uruchomieniu routera | Prawdopodobnie zmienił się adres IP sterownika Reduxi Controller, więc adres URL serwera w ładowarce jest już nieaktualny. Należy użyć stałego adresu IP sterownika i zaktualizować adres URL. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci. Należy użyć adresu IP lub tunelu. |
| Test komunikacji kończy się błędem, urządzenie offline | Sprawdzić dostępność, IP, port 1502 i unit ID 71 oraz czy Modbus jest włączony w falowniku. |
