1. Visão geral teórica

Vamos começar com uma visão geral teórica, que nos ajudará a escolher as configurações corretas na estratégia Reduxi. Nos cálculos abaixo, temos uma lista de potência máxima disponível em conexão trifásica. Podemos usar uma fórmula simples para uma conexão monofásica, P = U * I * cos φ, onde P é potência, U tensão e I é corrente. Definimos cos φ como constante de 1 (consumidor ideal).

Por exemplo, 255 V * 20 A * 3 (trifásico) = 15.300 W de consumo total de energia disponível na conexão trifásica. Geralmente encurtamos isso dizendo que temos 15,3 kW de potência total disponível.

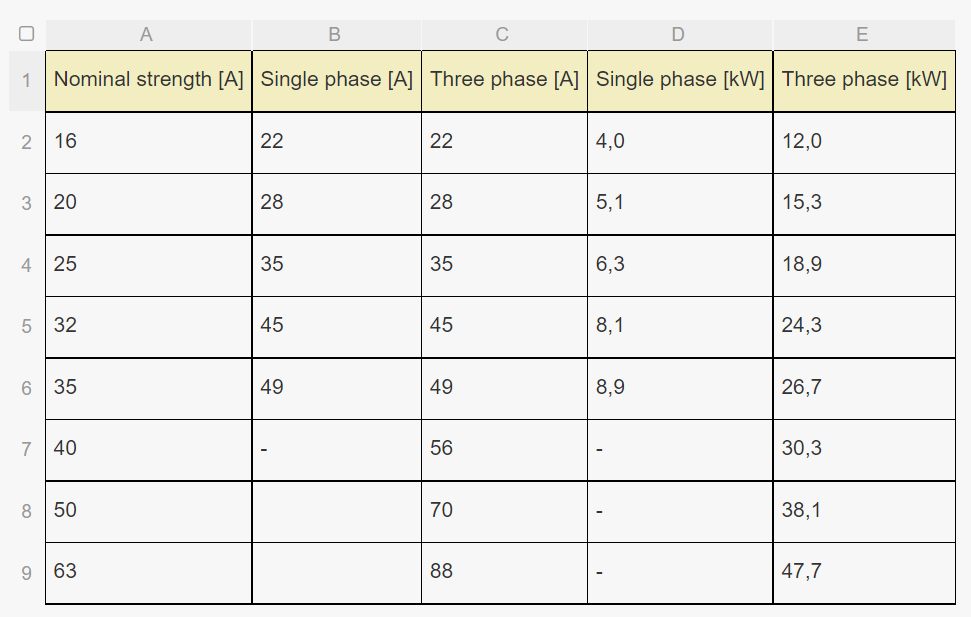

Imagem 1: Exemplo de cálculo básico que usamos na próxima etapa para a Estratégia do Configurador Reduxi

Fonte de informação: Os dados foram retirados de »SONDSEE 2016 Navodilo za uporabo stikalne naprave v kombinaciji s števcem električne energije Potrjena PSMEE «.

2. Adicionando estratégia ao Reduxi Configurator

Podemos usar a estratégia Reduxi para limitar o consumo total de energia e/ou evitar a queima de fusíveis.

Na figura abaixo, protegemos o fusível com uma corrente máxima de 30 A em cada fase.

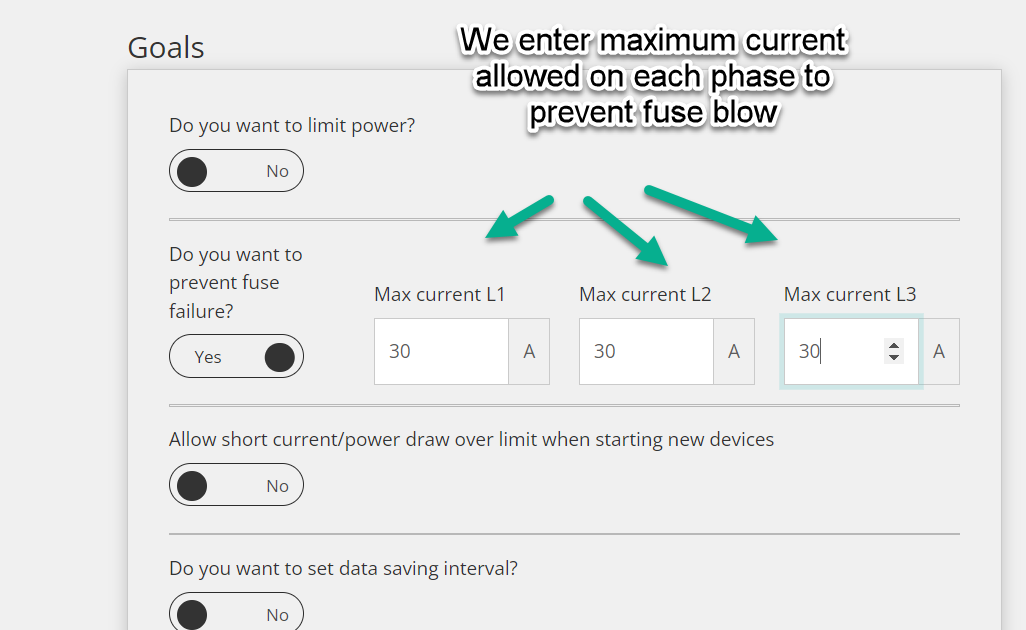

Imagem 2:Corrente máxima permitida em cada fase para evitar queima de fusível.

Também podemos limitar o consumo total de energia.

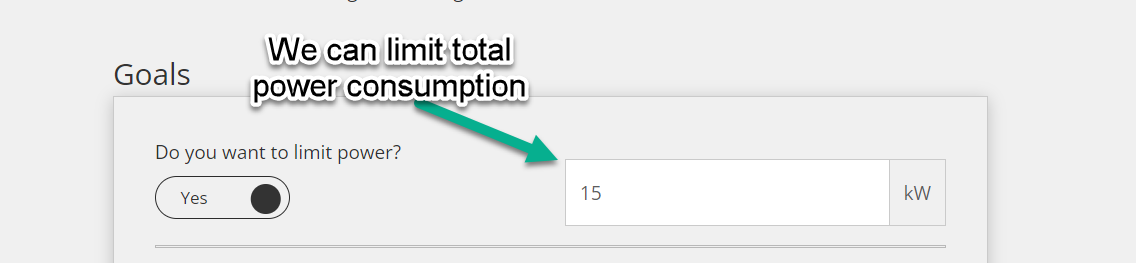

Imagem 3: Qual é o nosso limite total de consumo de energia?

A estratégia Reduxi nos permite limitar a energia máxima que enviamos para a rede usando a usina solar.

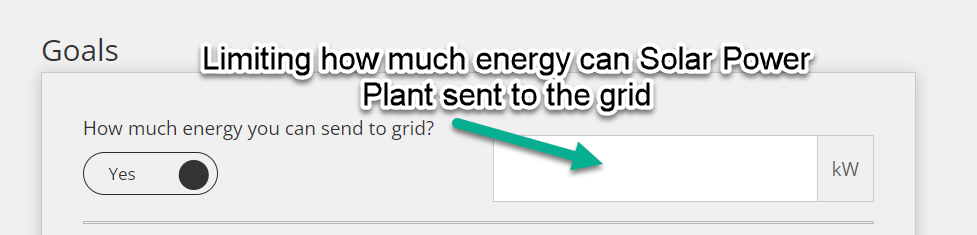

Imagem 4: Quanta energia a usina solar pode enviar para a rede?

Precisamos ter dados suficientes (dispositivos de medição) para conseguir isso. Com base nos dados de medição, podemos regular os dispositivos que selecionamos.

Imagem 5: Dispositivos de medição

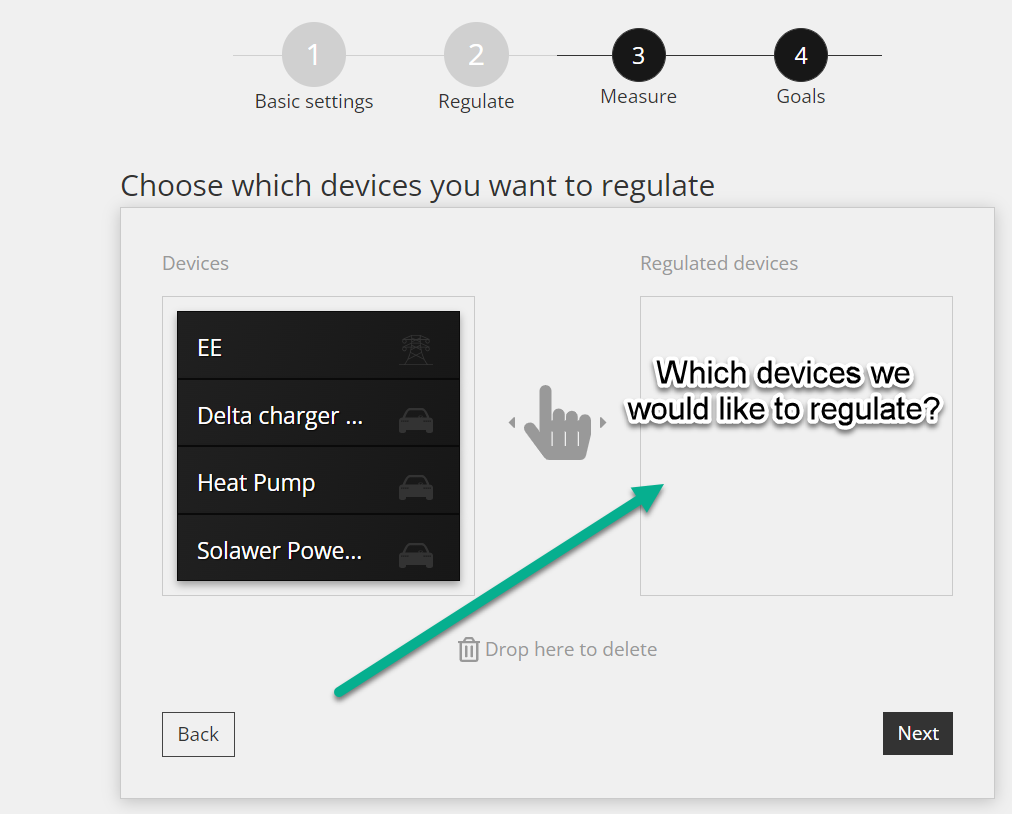

Imagem 6: Dispositivos regulamentados

3. Exemplo de leitura e exibição dos dados no Reduxi Configurator


Na imagem abaixo, podemos ver a leitura da bomba de calor e do medidor elétrico principal.

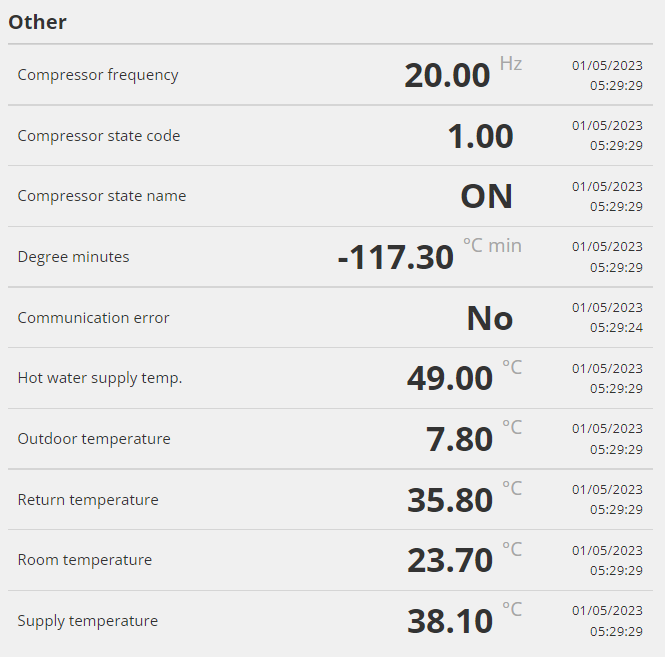

Imagem 7: Dados da bomba de calor

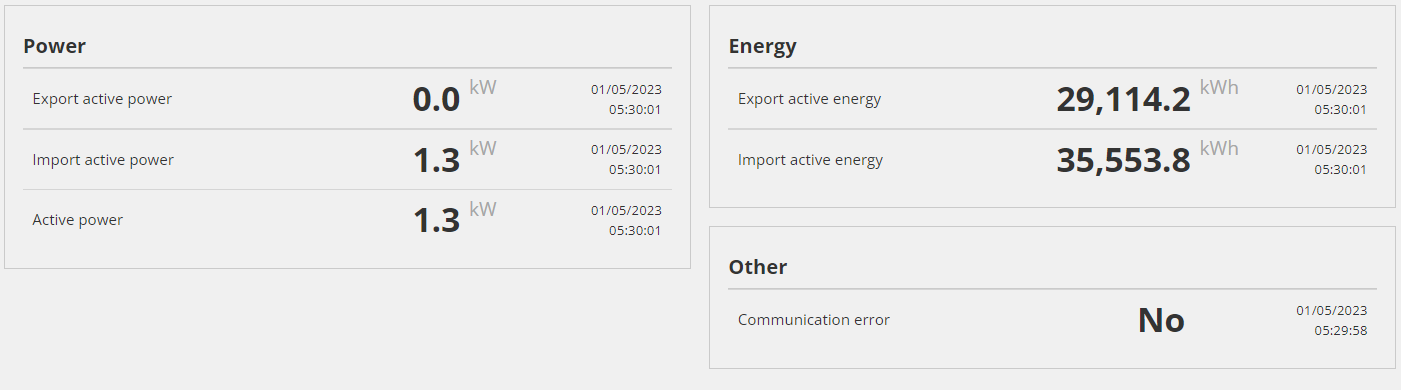

Imagem 8: Leitura do medidor de energia

Na imagem acima, podemos ver os dados lidos do medidor elétrico principal. No entanto, ele não relata dados para cada fase. O que fazer neste caso? Precisamos ligar para nosso distribuidor de energia elétrica para perguntar se eles podem configurar o medidor elétrico principal para medir os dados em cada fase.
