REDUXI GATEWAY

Manual do utilizador

Versão V2.0 11.2024

www.reduxi.eu


1. Introdução

O Reduxi Gateway é uma unidade de extensão do sistema Reduxi que permite a conversão de sinais de série RS485 para o protocolo de internet TCP/IP. Destina-se a ser utilizado nos casos em que o número de entradas de série (2x RS485) no Reduxi Controller é insuficiente para as necessidades do utilizador no que diz respeito à ligação de dispositivos às portas RS485. Serve também como dispositivo auxiliar em situações em que a distância entre o dispositivo e o Reduxi Controller é demasiado grande para uma ligação direta por cabo às portas RS485.

O Reduxi Gateway é também utilizado em casos em que são necessárias duas saídas de relé para a regulação do dispositivo, tal como a gestão de uma bomba de calor através da funcionalidade SmartGrid Ready (SG Ready).

Adicionalmente, o Reduxi Gateway pode servir como dispositivo de medição para monitorizar correntes eléctricas. Neste caso, as pinças de corrente são ligadas às entradas de corrente do Reduxi Gateway, permitindo a aquisição de dados de potência. Os dados de tensão são então obtidos diretamente do controlador Reduxi.


2. Informações sobre a ligação da instalação

  • Ligue o adaptador AC-DC ao Reduxi Gateway e, em seguida, ligue o adaptador à tomada eléctrica. A primeira luz LED a partir do topo deve começar a brilhar a verde.
  • Aceda às definições de rede das suas redes WiFi no seu dispositivo móvel ou computador e ligue-se ao ponto de acesso do dispositivo Gateway.
  • Se uma janela pop-up não aparecer automaticamente, abra um browser e vá para http://gateway.local.
  • Utilize o nome de utilizador "admin" e a palavra-passe "admin" para iniciar sessão.
  • Configure a rede com ou sem fios e ligue o Reduxi à sua rede local (recomenda-se a definição de um endereço IP estático).
  • Clique em "guardar" e ligue agora o seu telemóvel ou computador à mesma rede local com ou sem fios a que ligou anteriormente o Reduxi Gateway.
  • O controlador Reduxi já deve estar ligado à rede local da Internet (Reduxi Controller).

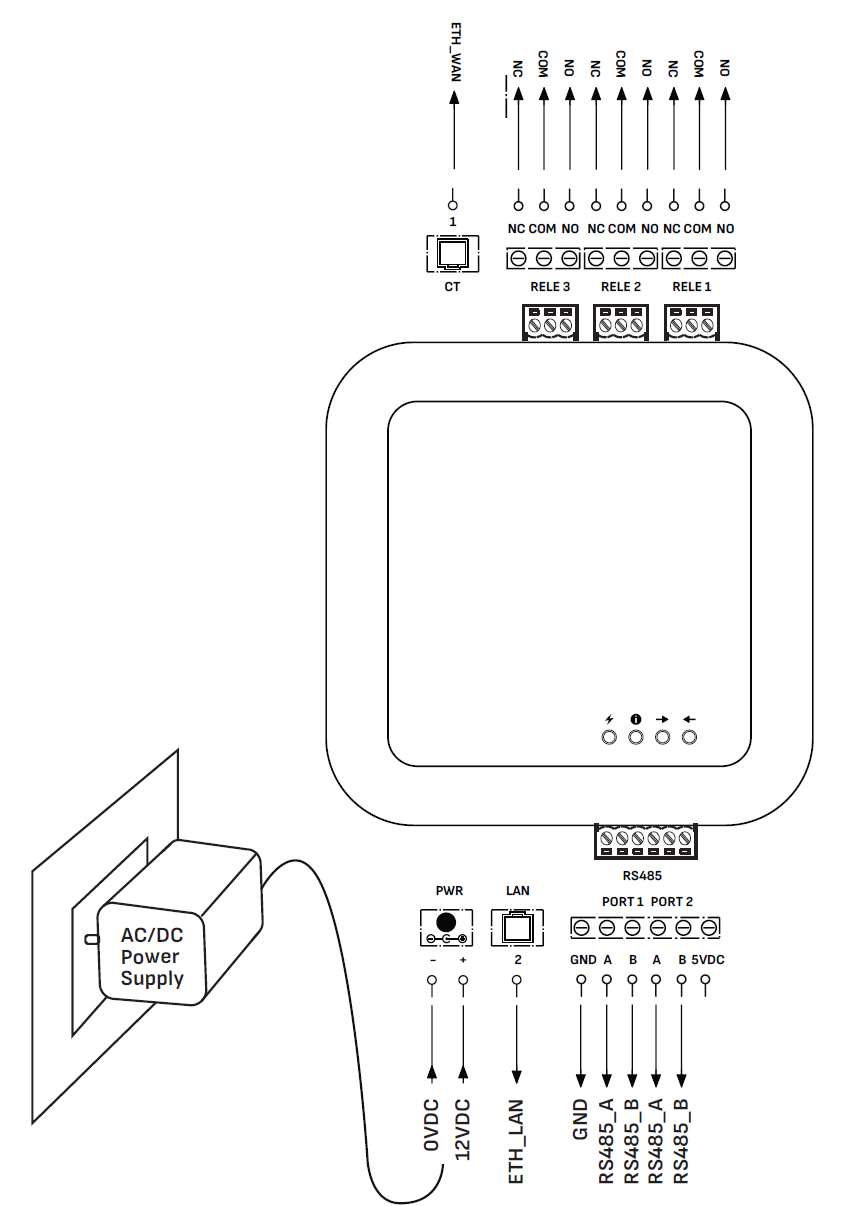

  • Siga as próximas secções relativas à ligação das saídas de relé e à instalação dos sensores de corrente.
  • Para mais informações sobre a configuração/instalação do software, visite o sítio Web com a documentação mais recente: https://support.reduxi.eu.

Para a configuração/instalação do software, consulte o manual online do Reduxi Local support.reduxi.eu.


3. Especificações

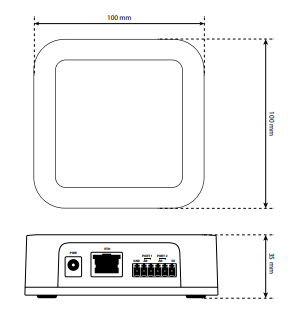

3.1. Dimensão

  • Caixa de secretária com opção de fixação em calha DIN IEC/EN 60715 TH35.
  • Dimensões: 100 x 100 x 35 mm.
  • Proteção contra a entrada: <IP20.
  • Peso: 230g.




3.2. Dados técnicos



FONTE DE ALIMENTAÇÃO
Tensão de alimentação - Tomada DC  12 - 24 V DC
Corrente máxima a 12 V CC  200 mA



PINOS
Alimentação eléctrica  Tomada DC de 2 pinos
Ethernet  RJ45 10/100 Mbps (half / full duplex)
RS485

2x bloco de terminais de 2 pinos
Corrente de entrada do sensor

3x 3,5mm (CT1, CT2, CT3) 0-1V
Saídas de relé

2x DO(NO/COM/NC) - máx. 5A



CONECTIVIDADE
Ethernet  10/100 Mbps
Wi-Fi  IEEE 802.11 a/b/g/n/ac, 2,4/5GHz
RS485  2x 921600 BAUD half duplex



OUTROS
Gama de temperaturas de funcionamento  De 0°C a +40°C
Gama de temperaturas de armazenamento  De -10°C a +70°C
Humidade relativa durante o funcionamento  < 95% (sem condensação)
Proteção contra ingresso  < IP20



3.3. Pinagens de ligação

3.3.1. Botão de reposição




Com o procedimento que se segue, pode repor as predefinições de fábrica do Reduxi Gateway:

  • Pressionar a agulha e não a largar (continua a pressionar).
  • Continue a premir a agulha de reposição durante mais de 7 segundos até que todas as luzes LED se acendam.

  • Quando as luzes LED se acenderem, solte o botão.

  • Aguarde 30 segundos para que o Reduxi Gateway reponha tudo nas definições de fábrica.



3.3.2. Alimentação eléctrica

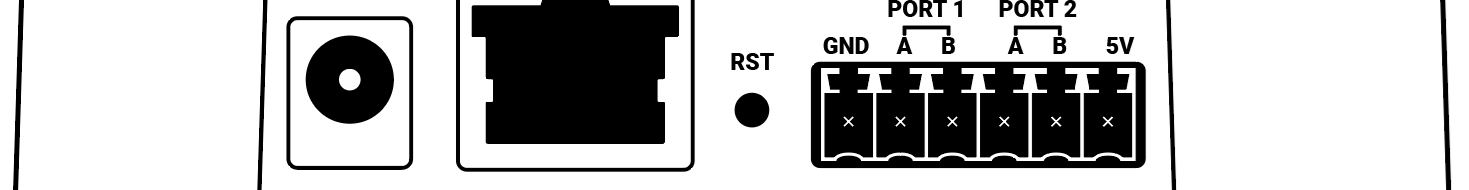

Figura 1: Pinagem da fonte de alimentação (marcada como
número 1)


O dispositivo deve ser fornecido com uma fonte de alimentação limitada
ou uma fonte de alimentação que cumpra a norma PS2
de acordo com a norma IEC 62368-1.



3.3.3. Ethernet - RJ45 e RS485

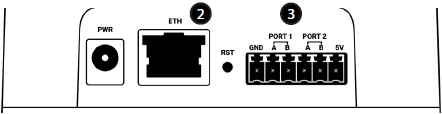

Figura 2: Porta Ethernet (assinalada com o número 2) e portas de comunicação RS485 (assinaladas com o número 3).

Porta Ethernet (marcada com o número 2):

PIN não.  Função
  • Velocidade de dados: 10/100 Mbps.
  • Categoria: CAT5.
  • Uma luz verde indica uma ligação.
  • A luz laranja indica a existência de trânsito.
  • Cruzamento automático.
1  TX+
2  TX-
3  RX+
6  RX-

Portas de comunicação RS485 (marcadas com o número 3):

  1. GND
  2. A + (porta 1)
  3. B - (porta 1)
  4. A + (porta 2)
  5. B - (porta 2)
  6. Saída de +5V DC
  • Taxa de transferência de dados: 921600 BAUD.
  • Half duplex.
  • Nível de tensão: 0 V - 5 V.

Estão também disponíveis módulos de comunicação adicionais para dispositivos externos. Contacte-nos para obter a lista actualizada de módulos e a lista de preços.

3.3.4. Interfaces de comunicação

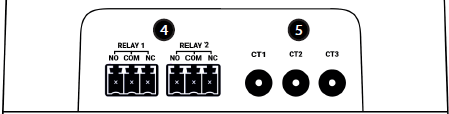

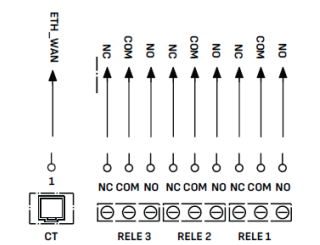

Saída de relé (marcada com o número 4):

  • max. 5A AC/DC

Entradas do sensor de corrente (marcadas com o número 5):

  • 3x3,5mm(I1, I2, I3) - 0-1V

3.3.5. Luzes indicadoras LED


Primeira luz LED:

  • verde: a alimentação está ligada.
  • azul: a ligação à Internet está ativa.
  • vermelho: erro.
  • branco: atualização/reinicialização

Segunda luz LED:

  • verde intermitente: leitura PORT1.
  • azul intermitente: escrita PORT1.

Terceira luz LED:

  • verde intermitente: leitura PORT2.
  • azul intermitente: escrita PORT2.
  • amarelo: Comunicação MODUS.

Quarta luz LED:

  • verde: relé 1 ON.
  • azul: relé 2 ON.
  • turki: relé 1 e relé 2 ON.



4. Instruções gerais de utilização

  • Ao utilizar este dispositivo, aceita Política de privacidade e Termos e condições
  • Ler e guardar estas instruções para referência futura. Respeitar todos os avisos e diretrizes.
  • Colocação: Assegurar que o produto é colocado numa superfície estável e não vibratória.
  • Desembalagem: Retirar todos os materiais de embalagem antes de ligar o produto à fonte de alimentação.
  • Ventilação: Manter as ranhuras de ventilação desobstruídas; não colocar objectos sobre o produto.
  • Humidade e líquidos: Proteger o produto da exposição a líquidos, chuva ou humidade.
  • Limpeza: Desligue sempre o produto da tomada antes de o limpar. Utilize apenas um pano macio e seco; evite produtos de limpeza líquidos ou em spray.
  • Aberturas: Não introduzir objectos em nenhuma das aberturas.
  • Reparações e modificações: Não tente abrir ou reparar o produto por si próprio, pois isso anulará a sua garantia. As reparações só devem ser efectuadas por técnicos de assistência qualificados.
  • Deslocação: Desligue o produto da fonte de alimentação antes de o deslocar.
  • Etiquetas: Manter intactas todas as etiquetas originais e não as remover do produto.
  • Fontes de calor: Evite instalar o produto perto de fontes de calor, como radiadores, aquecedores ou outros aparelhos que gerem calor.
  • Cabo de alimentação: Instale o cabo de alimentação de forma segura e certifique-se de que não representa um risco de tropeçar ou que não está exposto a potenciais danos provocados por objectos que o possam prender ou torcer.
  • Acessórios: Utilizar apenas acessórios ou equipamento adicional recomendado pelo fabricante.
  • Desligar da tomada: Desligue o produto da fonte de alimentação durante tempestades eléctricas ou se não for utilizado durante um período de tempo prolongado.
  • Requisitos de tensão: Ligar o produto apenas a uma tomada eléctrica que corresponda aos requisitos de tensão especificados nestas instruções.
  • Acesso à alimentação: Certifique-se de que a entrada de alimentação do dispositivo está sempre acessível e funcional.
  • Carga eléctrica: Não sobrecarregue as tomadas eléctricas, os cabos de extensão ou os painéis de disjuntores.



Produtor

Nome: AMIBIT d.o.o.

Endereço: Šaleška 2 a, 3320 Velenje

Número de identificação: 6930808000

IDENTIFICAÇÃO FISCAL: SI51315831

Correio eletrónico: info@reduxi.eu

Telefone: +386 (0)3 777 01 40



Documento

Objetivo: Reduxi Gateway - Manual do utilizador

Versão: V1.1 11.2022



Direitos de autor

© 2022 AMIBIT d.o.o.

Todos os direitos reservados. Nenhuma parte deste documento pode ser reproduzida, armazenada num sistema de armazenamento e recuperação ou sob qualquer outra forma, eletrónica, eletrostática, fita magnética, fotocópia ou outra, sem a autorização prévia por escrito da AMIBIT d.o.o.
