1. Introdução

Bem-vindo ao mundo do Reduxi, que lhe permite controlar os custos da energia e a utilização eficiente da eletricidade para um desenvolvimento sustentável. Caraterísticas principais:

• Gestão da potência de pico,
• Gestão da produção de centrais de energia solar,
• Otimização do consumo de eletricidade.

A medição exacta e a análise do consumo de energia são os primeiros passos para a redução de energia. Para atingir este objetivo, é necessária a tecnologia certa. O Reduxi Converter permite a ligação do medidor AM550 ao sistema Reduxi através do Controlador Reduxi ou do dispositivo Reduxi Gateway.

2. Instruções de ligação

Para a primeira configuração, é necessário ligar o Reduxi Converter ao Reduxi Controller ou o Reduxi Gateway à porta RS485. Para a ligação, recomendamos a utilização de um cabo de par entrançado com isolamento duplo e trança (cabo blindado).

• O fio de par entrançado com isolamento duplo deve ser ligado da seguinte forma: o primeiro fio do conversor A é ligado ao fio Reduxi A. Ligue o outro fio do inversor B ao fio Reduxi B. Ligue o cabo entrançado (cabo blindado) ao GND.
• Ligue o medidor Iskra AM550 com o cabo RJ12 ao conversor Reduxi (certifique-se de que a ordem dos fios no cabo RJ12 coincide em ambos os lados do cabo RJ12).
• O LED verde de cima deve começar a brilhar.

Para a configuração/instalação do software, visite o sítio Web onde se encontra a documentação mais recente:

support.reduxi.eu.

3. Especificações

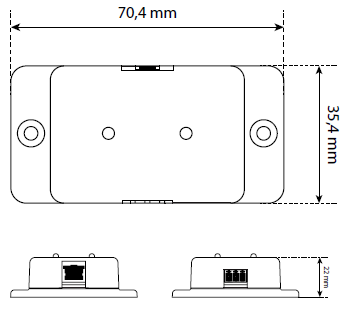

3.1. Dimensões

• Caixa de mesa que pode ser fixada.
• Dimensões: 35,4 x 70,4 x 22 mm.
• Proteção: <IP20.
• Peso: 30 g.

3.2. Dados técnicos

3.3. Tampões de ligação

3.3.1. fichas RS485

Figura 1: Fichas de comunicação RS485 (marcadas com o número 1).

• Taxa máxima de transferência de dados: 921600 BAUD.

• Half duplex.

• Nível de tensão: 0 V - 5 V.

3.3.2. fichas RJ12

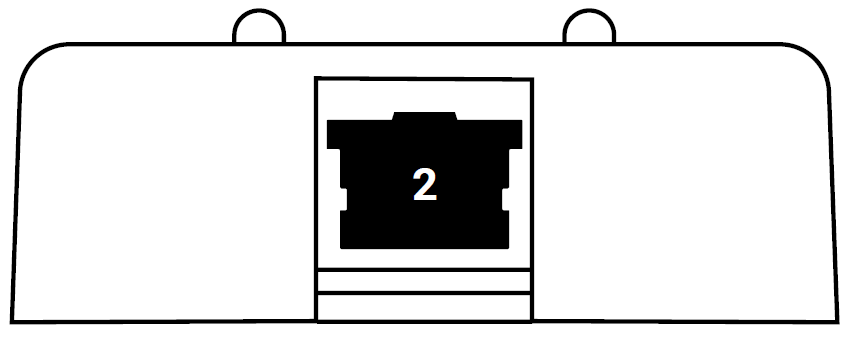

Figura 2: Fichas de comunicação RJ12 (marcadas com o número 2).

1. Fonte de alimentação +5V DC.
2. Linha de dados a pedido - saída.
3. Dados GND.
4. NC - não ligado.
5. Linha de dados - entrada.
6. GND fonte de alimentação.

• Comunicação através da saída Iskra P1.
• Nível de tensão: 0 V - 5 V.

3.3.3. Luzes indicadoras LED

	LED verde: a fonte de alimentação está ativa.
	LED amarelo: a piscar durante a transferência de dados.

4. Instruções gerais de utilização

• Ao utilizar este dispositivo, aceita Política de privacidade e Termos e condições
• Ler e guardar estas instruções para referência futura. Respeitar todos os avisos e diretrizes.
• Colocação: Assegurar que o produto é colocado numa superfície estável e não vibratória.
• Desembalagem: Retirar todos os materiais de embalagem antes de ligar o produto à fonte de alimentação.
• Ventilação: Manter as ranhuras de ventilação desobstruídas; não colocar objectos sobre o produto.
• Humidade e líquidos: Proteger o produto da exposição a líquidos, chuva ou humidade.
• Limpeza: Desligue sempre o produto da tomada antes de o limpar. Utilize apenas um pano macio e seco; evite produtos de limpeza líquidos ou em spray.
• Aberturas: Não introduzir objectos em nenhuma das aberturas.
• Reparações e modificações: Não tente abrir ou reparar o produto por si próprio, pois isso anulará a sua garantia. As reparações só devem ser efectuadas por técnicos de assistência qualificados.
• Deslocação: Desligue o produto da fonte de alimentação antes de o deslocar.
• Etiquetas: Manter intactas todas as etiquetas originais e não as remover do produto.
• Fontes de calor: Evite instalar o produto perto de fontes de calor, como radiadores, aquecedores ou outros aparelhos que gerem calor.
• Cabo de alimentação: Instale o cabo de alimentação de forma segura e certifique-se de que não representa um risco de tropeçar ou que não está exposto a potenciais danos provocados por objectos que o possam prender ou torcer.
• Acessórios: Utilizar apenas acessórios ou equipamento adicional recomendado pelo fabricante.
• Desligar da tomada: Desligue o produto da fonte de alimentação durante tempestades eléctricas ou se não for utilizado durante um período de tempo prolongado.
• Requisitos de tensão: Ligar o produto apenas a uma tomada eléctrica que corresponda aos requisitos de tensão especificados nestas instruções.
• Acesso à alimentação: Certifique-se de que a entrada de alimentação do dispositivo está sempre acessível e funcional.
• Carga eléctrica: Não sobrecarregue as tomadas eléctricas, os cabos de extensão ou os painéis de disjuntores.

Produtor

Nome: AMIBIT d.o.o.

Endereço: Šaleška 2 a, 3320 Velenje

Número de identificação: 6930808000

IDENTIFICAÇÃO FISCAL: SI51315831

Correio eletrónico: info@reduxi.eu

Telefone: +386 (0)3 777 01 40

Documento

Objetivo: Conversor Reduxi para medidor AM550

Versão: V1.0 12.2022
