1. Conexão física

Conecte RS485 ao módulo CM-v-3. A identificação do módulo difere com base no complemento opcional suportado pelo medidor de energia (RS485, CS, GSM-GPRS, UMTS(3G), MODBUS TCP/IP Current loop, ETHERNET).

#1 Primeira opção - conecte os PINS no cartão opcional

Por favor, conecte os PINS do cartão opcional - configurações do medidor de energia Iskraemeco - Canal 3
27: A
29: B
28: GND

#2 Segunda opção - conectar os PINS diretamente no medidor de energia - configurações do medidor de energia Iskraemeco - Canal 1

Recebemos informações da Elektro Ljubljana de que esta porta está sempre ativa e não requer configuração adicional.

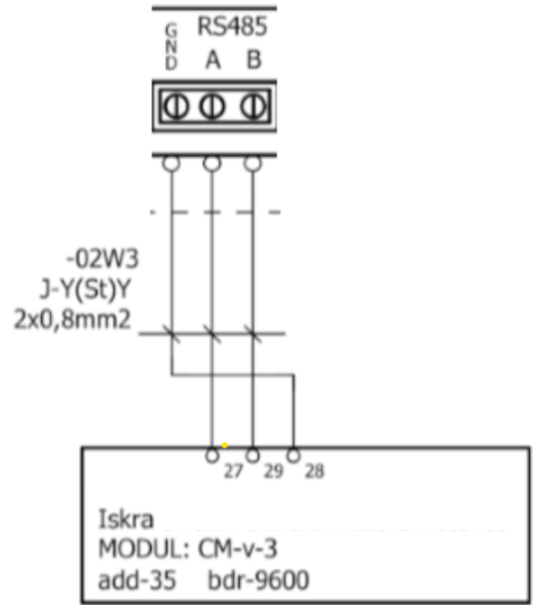

Conecte Iskraemecto MT880 ao RS485

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Obtenha o número de série do medidor de energia

O número de série pode ser lido no medidor de energia. Por favor, dê uma olhada na imagem abaixo. O quadrado vermelho mostra os últimos quatro dígitos do número de série. Outra parte da série está escondida por questões de segurança. No seu caso, leia todo o fascículo do medidor de energia.

3. Obtenha o endereço do dispositivo físico (endereço HDLC)

O endereço são os dois últimos números do medidor de energia do número de série.

Por exemplo, acima, o número de série é 59.

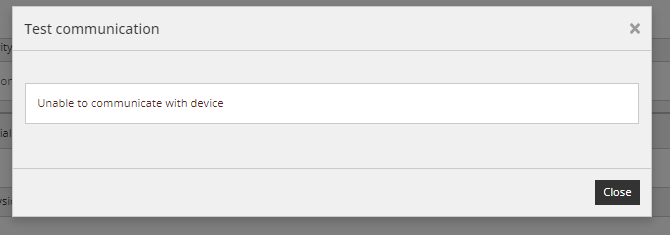

Se esse endereço não funcionar, precisamos adicionar 16 ao número de série. Por exemplo: 59 + 16 = 75

Explicação do processo e outro exemplo:

4. Adicione o dispositivo ao Reduxi Configurator

Primeiro, você pode fazer login no Reduxi Configurator usandoReduxi Configurator por meio do navegador.

1. Clique em Adicionar dispositivo

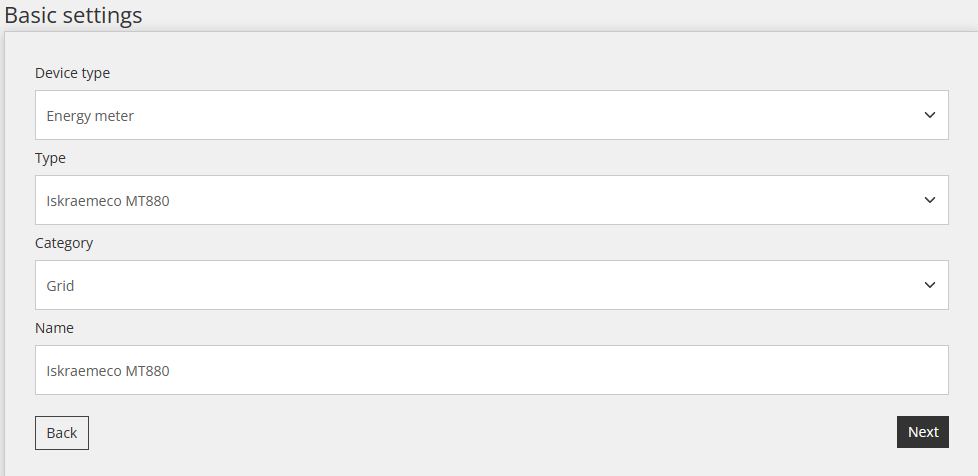

2. Insira as configurações básicas

3. Selecione o canal de comunicação

4. Insira a configuração do dispositivo

Número de série = leia-o no medidor de energia Iskraemeco

Endereço do dispositivo físico: veja acima

ID do dispositivo lógico = 1 (padrão)

Endereço do cliente = 1 (padrão)

Senha = peça a senha ao seu fornecedor de serviços públicos

Relação de TC externo = relação das correntes - se você tiver 250A/5A, o resultado é 50

Relação VT externa = relação de alta tensão. Somente no caso do contador estar em média tensão em vez de 230V

5. Entre e escolha Configurações avançadas
