1. Como conectar psiquicamente o Landis+Gyr E570 ZMY S2 ao controle Reduxi?

Para conectar via RS485, veja a imagem abaixo.

2. Obtenha o endereço do dispositivo físico (endereço HDLC)

Por exemplo:

Número de série: 73852799
Endereço do dispositivo HDLC: 2799+1000=3799

3. Adicione o dispositivo ao Reduxi Configurator

Primeiro, você pode fazer login no Reduxi Configurator usando Reduxi Configurator por meio do navegador.

1. Clique em Adicionar dispositivo

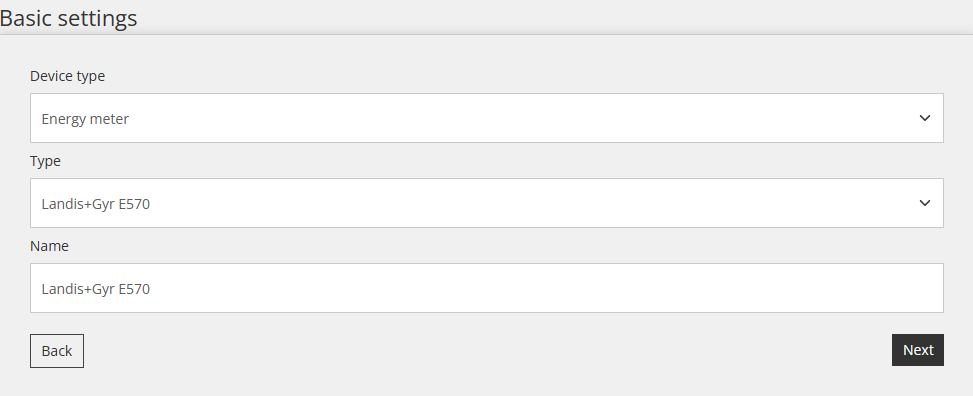

2. Insira as configurações básicas

3. Selecione o canal de comunicação

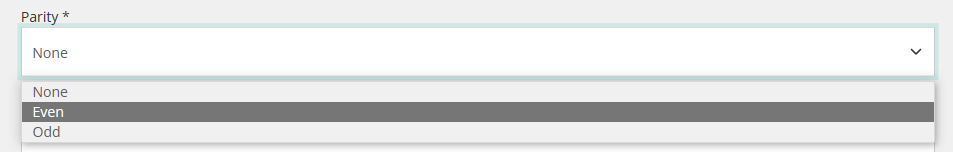

Observação. Dependendo da configuração do medidor de energia, você deve escolher a paridade correta. Teste entre diferentes combinações de paridade para encontrar uma configuração funcional.

4. Insira a configuração do dispositivo

Número de série = leia-o no medidor de energia Iskraemeco

Endereço do dispositivo físico: veja acima

ID do dispositivo lógico = 1 (padrão)

Endereço do cliente = 1 (padrão)

Senha = peça a senha ao seu fornecedor de serviços públicos

Relação de TC externo = relação das correntes - se você tiver 250A/5A, o resultado é 5

Relação VT externa = relação de alta tensão. Somente no caso do contador estar em média tensão em vez de 230V

5. Entre e escolha Configurações avançadas
