1. Como configurar a interface M-Bus no medidor Landis+Gyr E350?

Para configurar o medidor de energia, siga o artigo Como configurar o Landis+Gyr E350 ali E450 na ferramenta MAP120.

2. Conexão física

Conecte o M-BUS no medidor de energia diretamente ao conversor Reduxi Landis RS485-M-BUS. Os quatro primeiros pinos do medidor de energia estão disponíveis para M-BUS. A imagem abaixo mostra que você pode usar os dois primeiros pinos do lado esquerdo ou o terceiro e quarto pinos do lado esquerdo.

Do lado do Reduxi Landis Converter RS485, conecte ao Reduxi Controller ou Reduxi Gateway e escolha a porta um ou a porta dois:

Um->Um

B->B

GND->GND

Na interface, apareceu uma luz verde e uma cor amarela piscando. Se a cor amarela não estiver piscando, o medidor de energia não está configurado para distribuição elétrica e não envia os dados.

3. Obtenha o número de série do medidor de energia

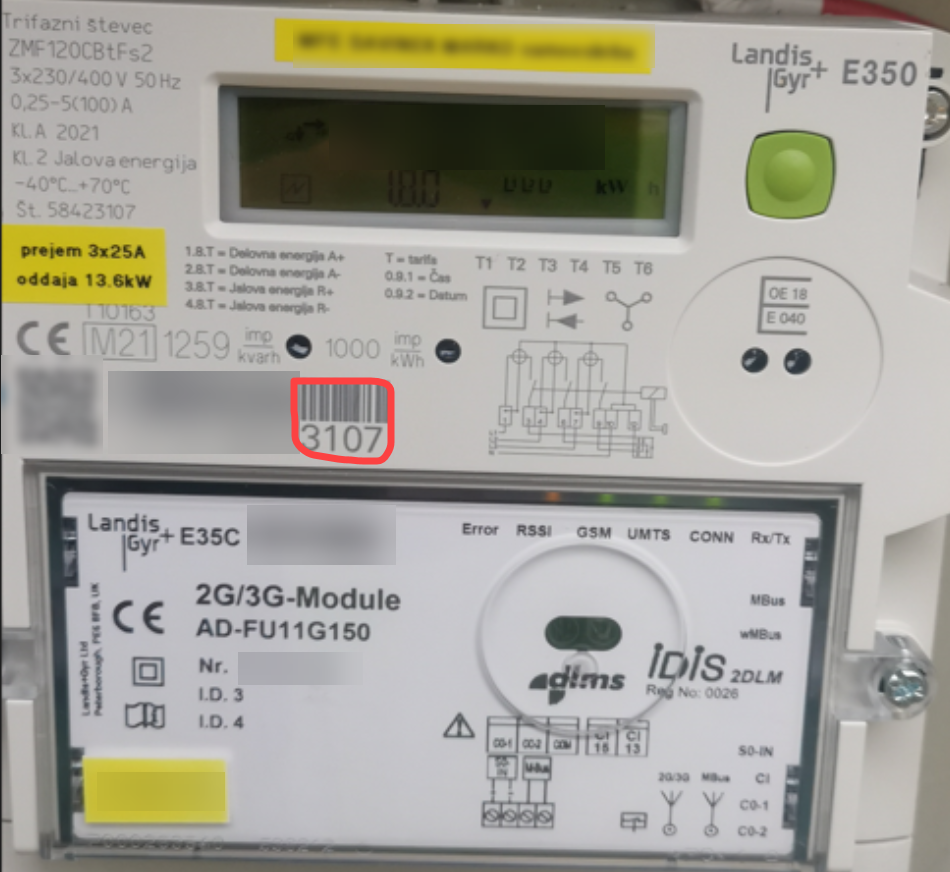

O número de série pode ser lido no medidor de energia. Por favor, dê uma olhada na imagem abaixo. O quadrado vermelho mostra os últimos quatro dígitos do número de série. Outra parte da série está escondida por questões de segurança. No seu caso, leia todo o fascículo do medidor de energia.

4. Obtenha oEndereço do dispositivo físico (endereço HDLC)

O endereço são os quatro últimos números do número de série do medidor de energia.

Por exemplo, acima, o número de série é 3107+1000=4107.

5. Adicione o dispositivo ao Reduxi Configurator

Primeiro, você pode fazer login no Reduxi Configurator usando Reduxi Configurator por meio do navegador.

1. Clique em Adicionar dispositivo

2. Insira as configurações básicas

3. Selecione o canal de comunicação

4. Escolha a configuração do dispositivo

5. Teste de comunicação

5. Entre e escolha Configurações avançadas
