1. Introdução

O Reduxi Gateway permite-lhe ligar dispositivos através da sua rede local ou sem fios ao sistema Reduxi. Normalmente, é utilizado para ligar dispositivos que não são facilmente acessíveis ou em que existe um problema de ligação com um cabo físico.

Para configurar e utilizar o sistema Reduxi, é necessário

1. Ligar o Reduxi Gateway.
2. Ligue-se à interface Web do Reduxi Gateway,

Este manual de instruções descreve a interface web do Reduxi Gateway.

Nota: As instruções para ligar o controlador e as instruções para utilizar a aplicação web podem ser encontradas no nosso sítio Web de apoio - support.reduxi.eu.

2. Acesso ao controlador através da interface Web Reduxi

O Reduxi Gateway tem uma interface Web incorporada. A interface web permite um acesso fácil ao controlador para que o Reduxi Gateway possa enviar os dados do dispositivo ligado para o Reduxi Controller.

Depois de ter ligado a Gateway com sucesso, utilize o Reduxi Gateway Configurator para aceder à Gateway seguindo os passos seguintes:

1. Obtenção do endereço IP do controlador.
2. Inicie sessão no Reduxi Gateway Configurator através do browser.

2.1. Obtenção do endereço IP da Gateway para a primeira ligação

Pode aceder à interface Web do Reduxi através do endereço IP da Gateway. Pode obter o endereço IP da Gateway de duas formas:

• utilizar o endereço IP do controlador definido na fábrica,

ou

• utilizar um endereço IP atribuído automaticamente (protocolo DHCP).

2.1.1. Endereço IP do controlador definido na fábrica

Suponha que utiliza o endereço IP definido de fábrica pela primeira vez ao ligar a Gateway à rede. Nesse caso, deve primeiro atribuir um endereço IP estático ao seu computador e ligar o Reduxi Gateway com um cabo UTP ao seu computador.

O endereço IP definido de fábrica do Reduxi Gateway:

• 10.100.100.50

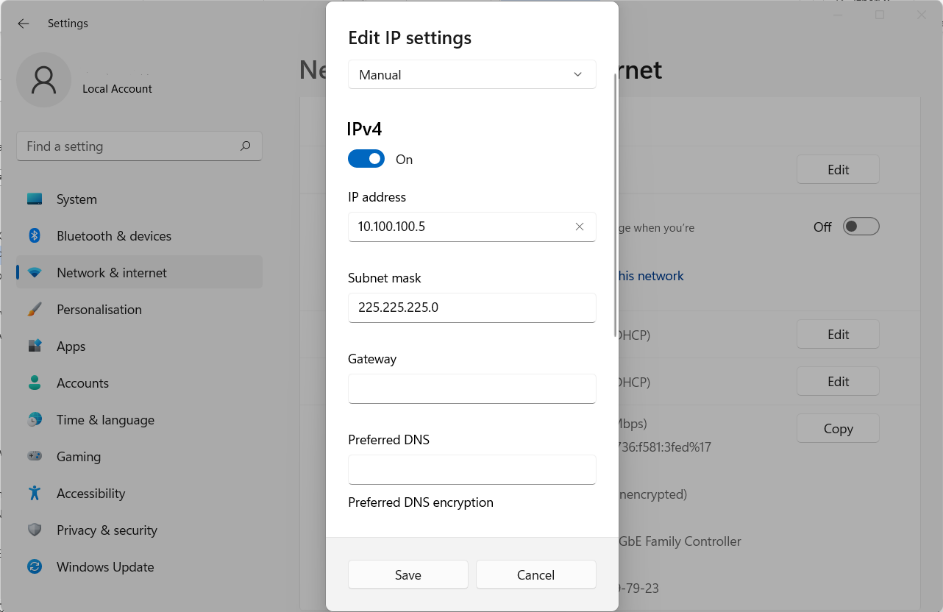

Defina o endereço IP estático do seu computador: 10.100.100.X (em vez de X, introduza qualquer número de 2 a 253, por exemplo, 10.100.100.5 exceto 50, que já está atribuído ao controlador).

Depois de ter atribuído com êxito um endereço IP estático ao seu computador, introduza o endereço IP definido de fábrica da Gateway no seu browser. O browser redirecciona-o para a página de início de sessão da interface Web do Reduxi.

Nota: O endereço IP definido de fábrica serve como uma ligação que está sempre disponível, independentemente das definições do Reduxi Gateway.

2.1.2. Endereço IP atribuído automaticamente (protocolo DHCP)

Se o protocolo DHCP estiver configurado na sua rede, o seu computador obtém automaticamente um endereço IP. Neste caso, também é atribuído automaticamente um endereço IP à Gateway. O endereço IP do Reduxi Gateway pode ser encontrado utilizando o software. Recomendamos a utilização do software gratuito Advanced IP Scanner(www.advanced-ip-scanner.com):

1. Abra a página da Web do Advanced IP Scanner .
2. Descarregar o software.
3. Clique em "Digitalizar".
4. Encontrar o Reduxi Gateway.
5. Introduza o endereço IP do controlador Reduxi no browser, que o redirecciona para o login no Configurador Reduxi.

2.2 Acesso

Se:

• ligou corretamente o Gatway,
• introduziu o endereço IP correto do Gatway no browser,

será redireccionado para a página de início de sessão do Reduxi Gateway.

Para iniciar sessão no Reduxi Gateway, introduza o nome de utilizador e a palavra-passe definidos de fábrica:

• Nome de utilizador: admin
• Palavra-passe: admin

Nota: Se o início de sessão não for bem sucedido, aparece uma mensagem de erro. Certifique-se de que introduz as informações corretas. Se continuar a ter problemas com o início de sessão, não hesite em contactar o nosso apoio: support@reduxi.eu support@reduxi.eu.

3. Primeira página do Reduxi Gateway

Após um início de sessão bem sucedido, será redireccionado para a primeira página do Reduxi Gateway. Uma vez nesta página, pode sempre aceder à página principal clicando no logótipo Reduxi (canto superior esquerdo).

Na página inicial, tem acesso a:

• Informação,
• LAN,
• WLAN.

3.1. Informações

A informação permite-lhe ver o estado atual da ligação LAN, WLAN, o IP do Reduxi Gateway, o tempo de funcionamento, os pacotes recebidos e enviados e a versão FW.

3.2. LAN

Pode configurar as definições de rede local do Reduxi Gateway utilizando este separador. Também é possível alterar a ligação de estática para DCHP.

Depois de clicar no botão Guardar, clique no separador Informações para verificar se a ligação funciona.

3.3. WLAN

Pode configurar as definições de rede WLAN do Reduxi Gateway utilizando este separador para se ligar a uma rede Wi-fi. O Reduxi Controller tem de estar ligado à mesma rede (independentemente do tipo de ligação Wi-fi ou de rede local) para que os dados transmitidos pelo Reduxi Gateway possam ser recebidos pelo Reduxi Controller. Também pode alterar a ligação Wi-fi de estática para DCHP.

Depois de clicar no botão Guardar, clique no separador Informações para verificar se a ligação funciona.

4. Acesso ao Reduxi Gateway

Pode adicionar dispositivos externos que pretende medir e regular no Reduxi System através da ligação RS485. Depois de ligar o dispositivo com êxito e verificar se o Reduxi Controller e a Gateway estão na mesma rede, aceda ao Reduxi Controller e adicione um dispositivo. Pode utilizar o Reduxi Gateway como tipo de ligação.

Na secção IP, utilize o IP Reduxi Gateway. Recomendamos que defina um IP estático para o Reduxi Gateway. Caso contrário, terá de alterar constantemente o IP na configuração.
