Conversor Reduxi para Landis+Gyr E350, 450 metros

Atualizado

1. Introdução

Bem-vindo ao mundo do Reduxi, que lhe permite controlar os custos da energia e a utilização eficiente da eletricidade para um desenvolvimento sustentável. Caraterísticas principais:

  • Gestão da potência de pico,
  • Gestão da produção de centrais de energia solar,
  • Otimização do consumo de eletricidade.

A medição exacta e a análise do consumo de energia são os primeiros passos para a redução de energia. Para atingir este objetivo, é necessária a tecnologia certa. O Reduxi Converter permite a ligação do medidor Landis+Gyr E350, 450 ao sistema Reduxi através do Controlador Reduxi ou do dispositivo Reduxi Gateway.

reduxi_pretvornik_all_connectors-Landis_M-bus (1).jpg

2. Instruções de ligação

Para a primeira configuração, é necessário ligar o Reduxi Converter ao Reduxi Controller ou o Reduxi Gateway à porta RS485. Para a ligação, recomendamos a utilização de um fio de par entrançado com isolamento duplo e trança (cabo blindado).



  • O fio de par entrançado com isolamento duplo deve ser ligado da seguinte forma: o primeiro fio do conversor A é ligado ao fio Reduxi A. Ligue o outro fio do inversor B ao fio Reduxi B. Ligue o cabo entrançado (cabo blindado) ao GND.
  • Ligar o Landis+Gyr E350, 450 metros com cabo de dois fios ao Reduxi Converter
  • O LED verde de cima deve começar a brilhar.



Para a configuração/instalação do software, visite o sítio Web onde se encontra a documentação mais recente:

support.reduxi.eu.


3. Especificações

3.1. Dimensões

  • Caixa de mesa que pode ser fixada.
  • Dimensões: 35,4 x 70,4 x 22 mm.
  • Proteção: <IP20.
  • Peso: 30 g.


Comprimento: 35,4 mm Largura: 70,4 mm Altura: 22 mm



3.2. Dados técnicos

ALIMENTAÇÃO FORNECIMENTO

Alimentação eléctrica

Landis+Gyr E350, 450 metros



PINOS

Landis+Gyr E350, 450 metros

1x conetor de 2 pinos

RS485

1x conetor de 3 pinos



CONECTIVIDADE

RS485

Dependendo das definições do aparelho (exemplo: 1x 115200 BAUD half duplex)

Landis+Gyr E350, 450 metros

M-BUS



OUTROS

Gama de temperaturas de funcionamento

De 0°C a +40°C

Gama de temperaturas de armazenamento

De -10°C a +70°C

Humidade relativa durante o funcionamento

< 95% (não condensa)

Proteção

< IP20



3.3. Fichas de ligação

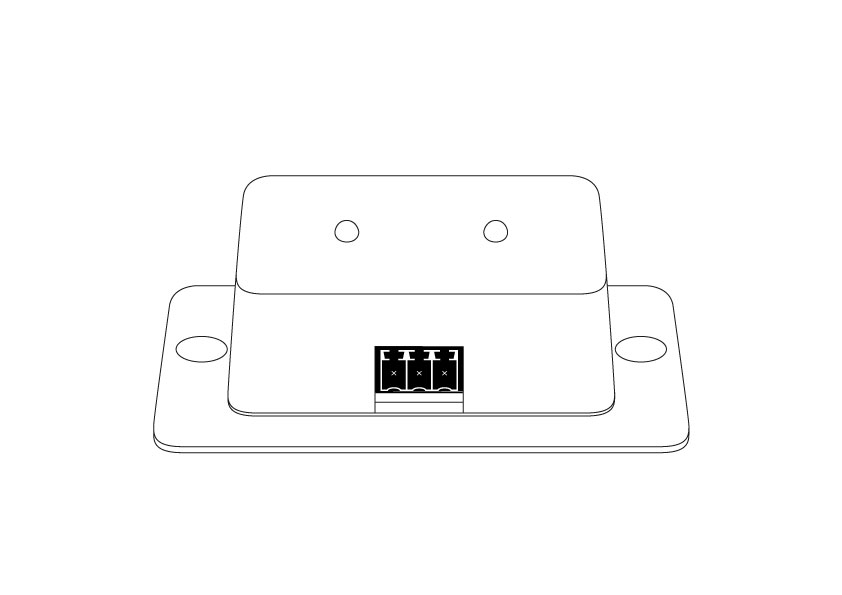

3.3.1. fichas RS485


Figura 1: Fichas de comunicação RS485 (marcadas com o número 1).

  • Taxa máxima de transferência de dados: 921600 BAUD.

  • Half duplex.

  • Nível de tensão: 0 V - 5 V.

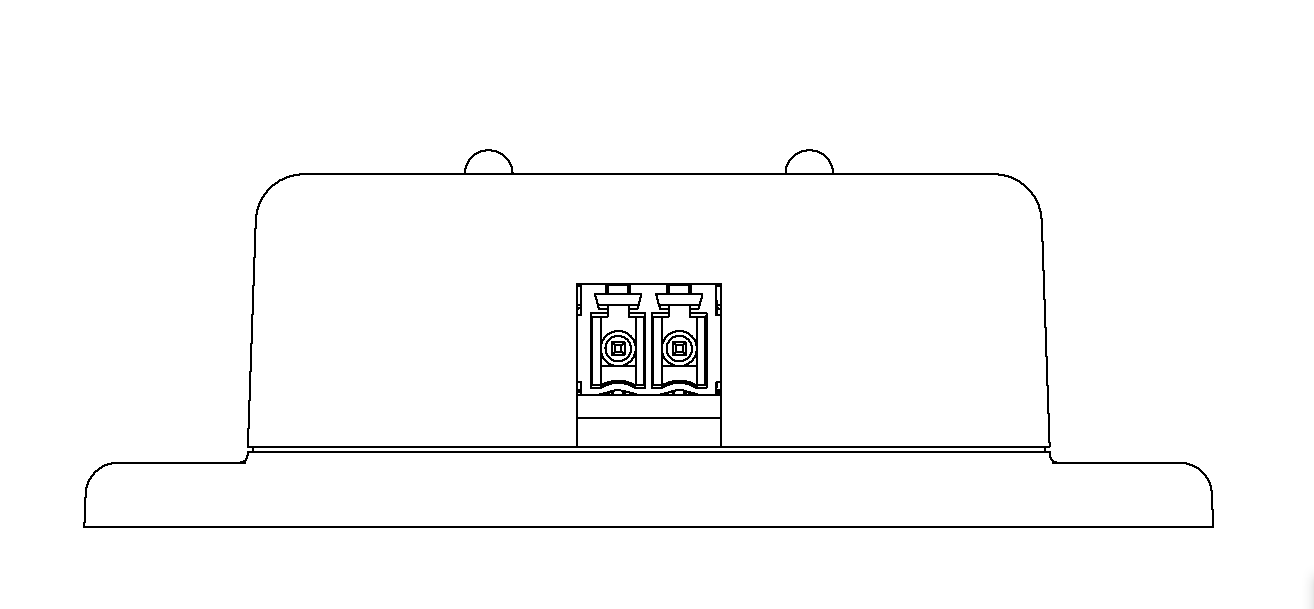

3.3.2. M-BUS


Figura 2: fichas de comunicação 1x conetor de 2 pinos (marcado com o número 2).

  1. M-BUS
  2. M-BUS
  • Comunicação através da saída M-BUS.
  • Nível de tensão: 12 V - 38 V.



3.3.3. Luzes indicadoras LED


LED verde: a fonte de alimentação está ativa.

LED amarelo: a piscar durante a transferência de dados.



4. Instruções gerais de utilização

  • Ao utilizar este dispositivo, aceita Política de privacidade e Termos e condições
  • Ler e guardar estas instruções para referência futura. Respeitar todos os avisos e diretrizes.
  • Colocação: Assegurar que o produto é colocado numa superfície estável e não vibratória.
  • Desembalagem: Retirar todos os materiais de embalagem antes de ligar o produto à fonte de alimentação.
  • Ventilação: Manter as ranhuras de ventilação desobstruídas; não colocar objectos sobre o produto.
  • Humidade e líquidos: Proteger o produto da exposição a líquidos, chuva ou humidade.
  • Limpeza: Desligue sempre o produto da tomada antes de o limpar. Utilize apenas um pano macio e seco; evite produtos de limpeza líquidos ou em spray.
  • Aberturas: Não introduzir objectos em nenhuma das aberturas.
  • Reparações e modificações: Não tente abrir ou reparar o produto por si próprio, pois isso anulará a sua garantia. As reparações só devem ser efectuadas por técnicos de assistência qualificados.
  • Deslocação: Desligue o produto da fonte de alimentação antes de o deslocar.
  • Etiquetas: Manter intactas todas as etiquetas originais e não as remover do produto.
  • Fontes de calor: Evite instalar o produto perto de fontes de calor, como radiadores, aquecedores ou outros aparelhos que gerem calor.
  • Cabo de alimentação: Instale o cabo de alimentação de forma segura e certifique-se de que não representa um risco de tropeçar ou que não está exposto a potenciais danos provocados por objectos que o possam prender ou torcer.
  • Acessórios: Utilizar apenas acessórios ou equipamento adicional recomendado pelo fabricante.
  • Desligar da tomada: Desligue o produto da fonte de alimentação durante tempestades eléctricas ou se não for utilizado durante um período de tempo prolongado.
  • Requisitos de tensão: Ligar o produto apenas a uma tomada eléctrica que corresponda aos requisitos de tensão especificados nestas instruções.
  • Acesso à alimentação: Certifique-se de que a entrada de alimentação do dispositivo está sempre acessível e funcional.
  • Carga eléctrica: Não sobrecarregue as tomadas eléctricas, os cabos de extensão ou os painéis de disjuntores.



Produtor

Nome: AMIBIT d.o.o.

Endereço: Šaleška 2 a, 3320 Velenje

Número de identificação: 6930808000

IDENTIFICAÇÃO FISCAL: SI51315831

Correio eletrónico: info@reduxi.eu

Telefone: +386 (0)3 777 01 40



Documento

Objetivo: Conversor Reduxi para Landis+Gyr E350, 450 metros

Versão: V1.0 12.2022



Direitos de autor

© 2022 AMIBIT d.o.o.

Todos os direitos reservados. Nenhuma parte deste documento pode ser reproduzida, armazenada num sistema de armazenamento e recuperação ou sob qualquer outra forma, eletrónica, eletrostática, fita magnética, fotocópia ou outra, sem a autorização prévia por escrito da AMIBIT d.o.o.
