1. Configurando a estação de carregamento ABB Terra

Se quisermos que o Reduxi Controller seja conectado à estação de carregamento ABB Terra, é necessário ajustar configurações específicas na própria estação de carregamento.

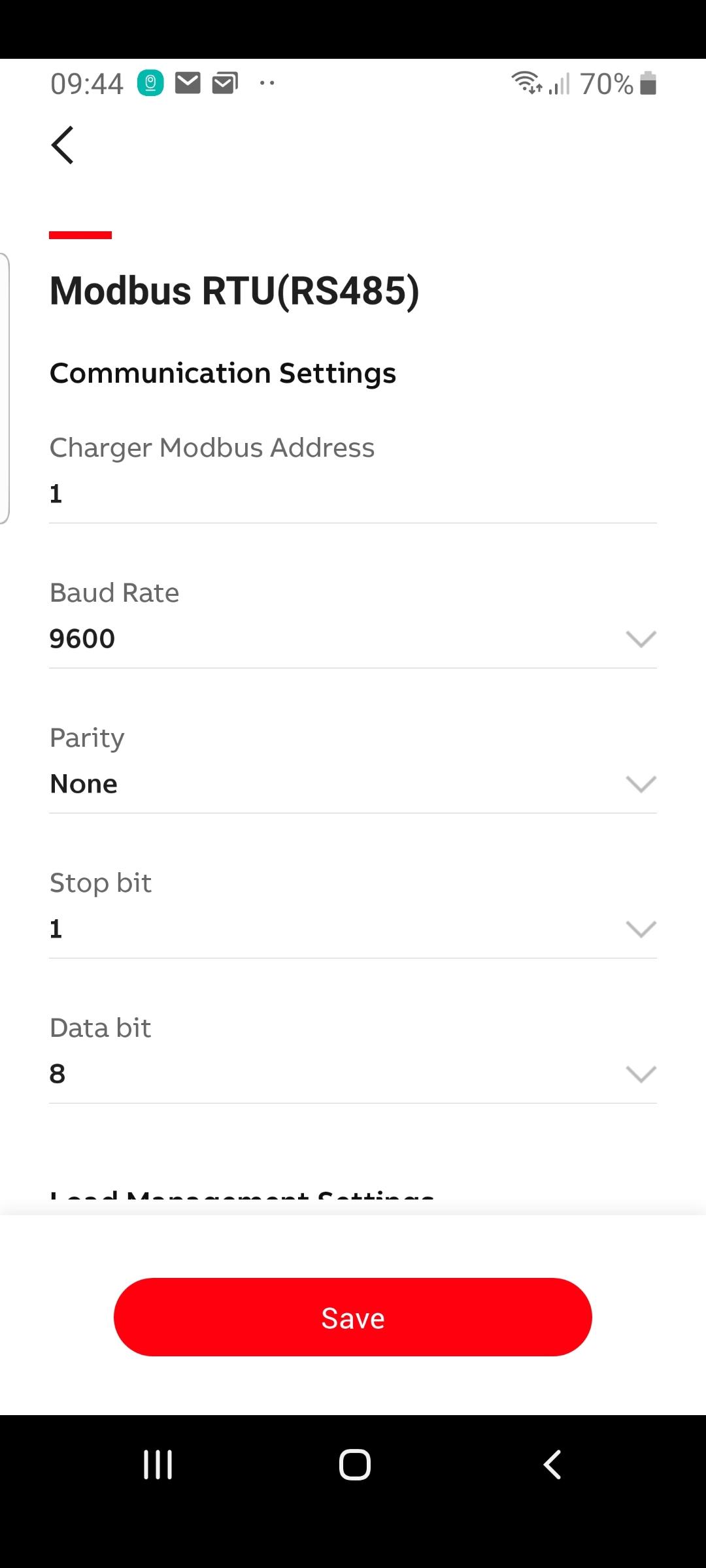

Na configuração do dispositivo, é necessário definir a comunicação Modbus como escrava.

2. Adicionar um dispositivo ao Reduxi

Depois que a estação de carregamento ABB Terra EV estiver configurada corretamente e conectada ao Reduxi Controller, ela poderá ser adicionada ao Reduxi Controller. As instruções para acessar o controlador estão disponíveis no link Reduxi Controller.

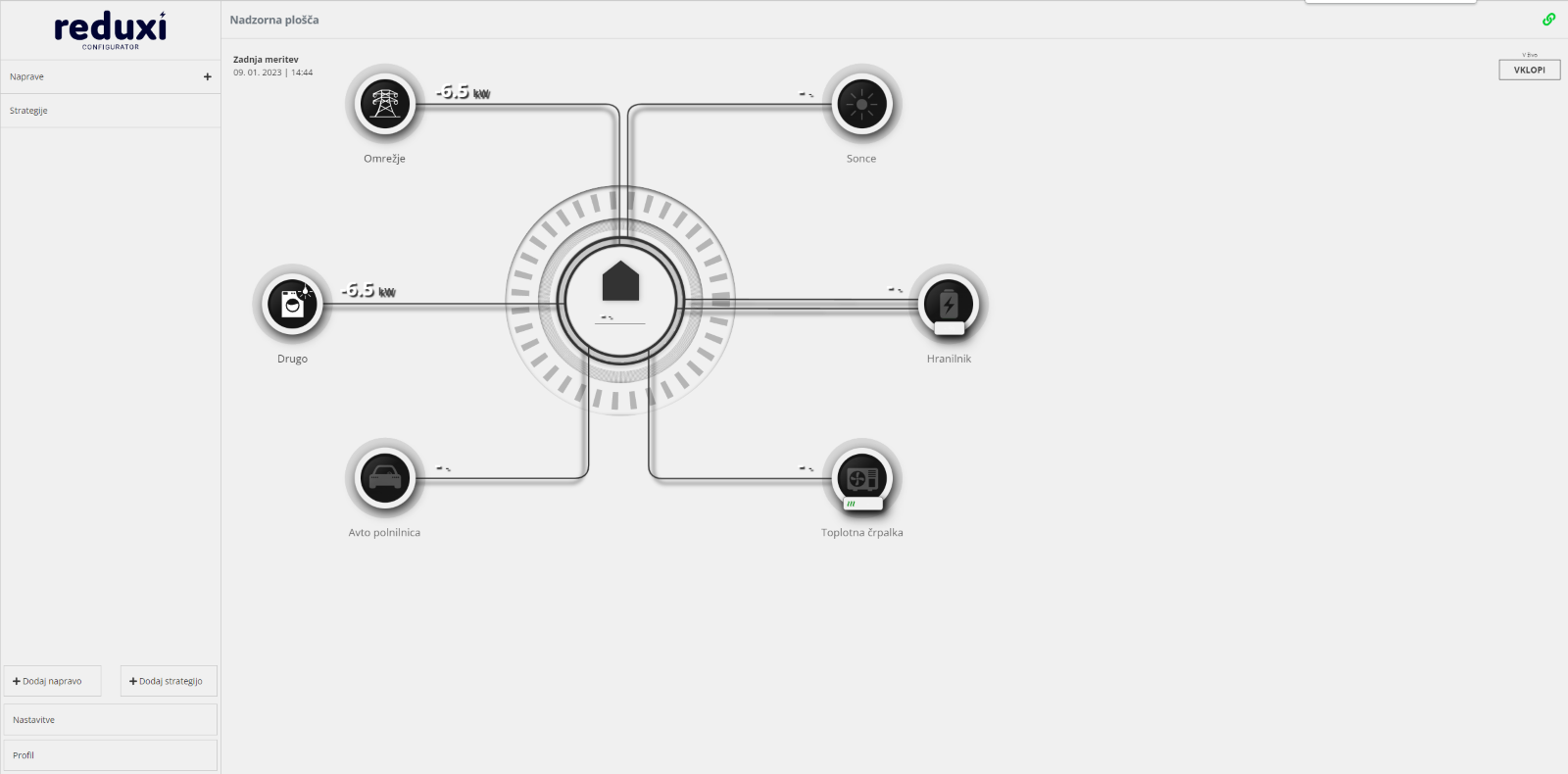

Após efetuar login no Reduxi Configurator, o painel é exibido. Selecione a opção Adicionar dispositivo na janela inferior esquerda para adicionar dispositivos.

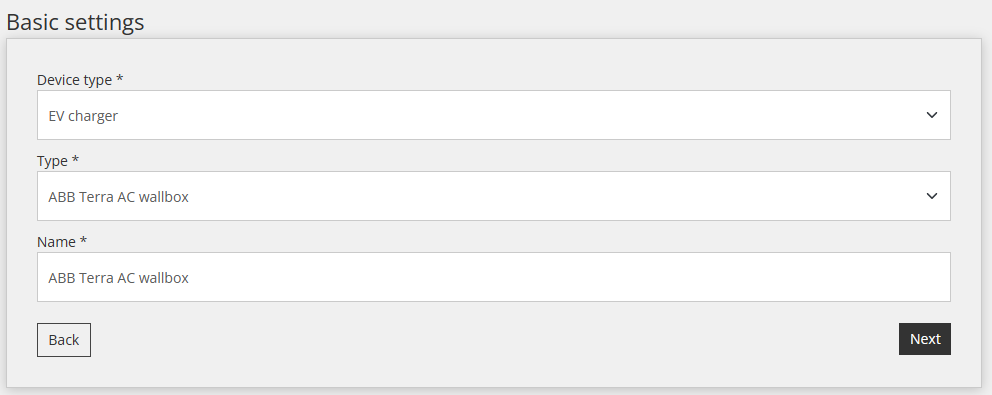

Na próxima etapa, selecione o tipo de dispositivo, digite e insira o nome do dispositivo adicionado. No nosso caso, ao adicionar a estação de carregamento ABB Terra, selecionamos:

• no campo tipo de dispositivo: Carregador de carro,
• tipo de caixa: ABB Terra AC wallbox e
• no campo Nome: especifique qualquer nome (por exemplo, estação de carregamento ABB Terra, estação de carregamento).

Após inserir as informações, clique na opção inferior direita Avançar.

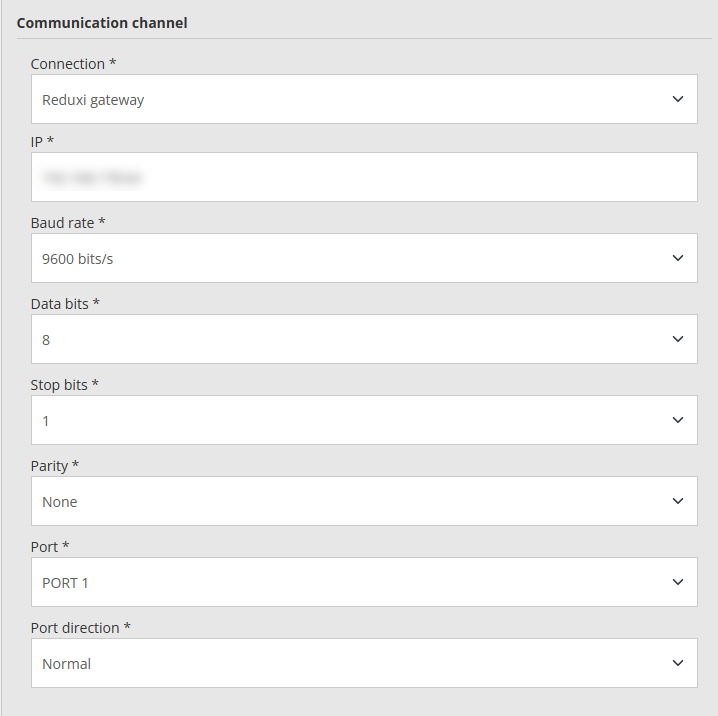

Na próxima janela, definimos o canal de comunicação e configuramos o dispositivo. A imagem abaixo mostra o configurador para conexão via Reduxi Gateway.

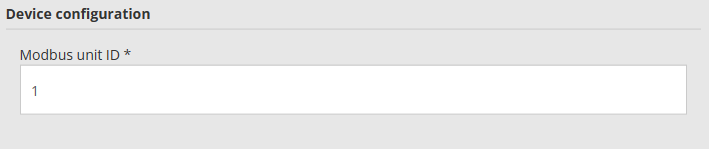

Normalmente, o ID da unidade Modbus é definido como 1.

Use o botão de teste de comunicação para verificar se a comunicação do dispositivo está configurada corretamente.

Quando obtivermos a resposta de que os dois dispositivos se comunicam com sucesso, podemos escolher a opção Próximo.

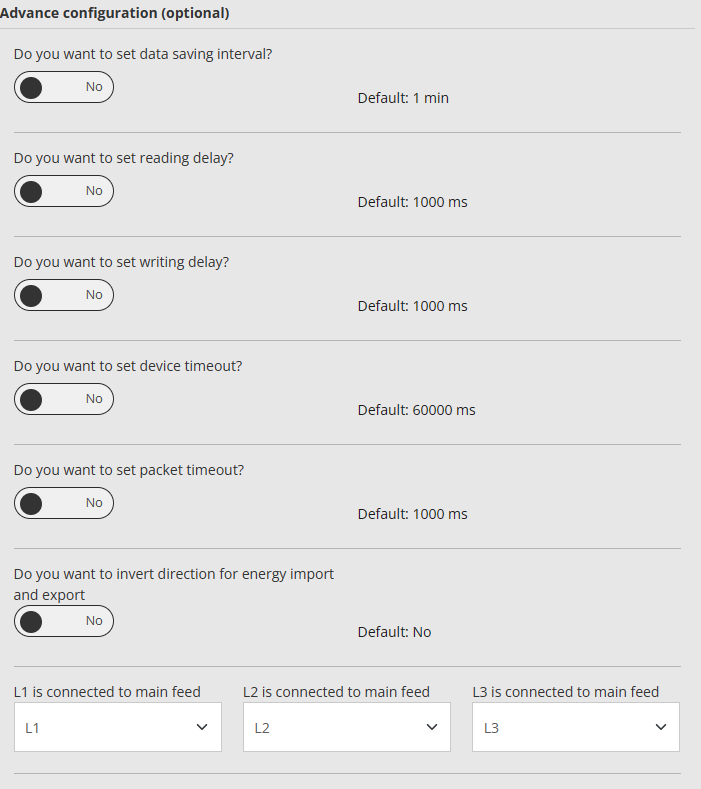

Na última janela de adição de uma estação de carregamento Schrack, você pode ajustar certas configurações de acordo com suas próprias necessidades.

3. Exibição de dados da estação de carregamento de veículos elétricos ABB Terra

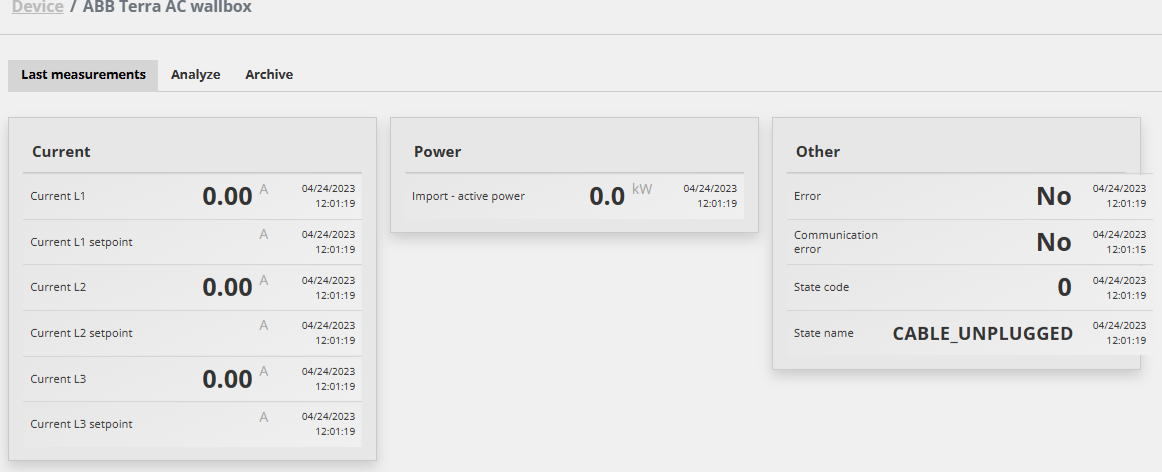

Depois que a estação de carregamento ABB Terra EV for adicionada com sucesso, ela poderá ser encontrada entre os dispositivos adicionados. As últimas medições da estação de carregamento são exibidas se a selecionarmos.

Este artigo foi escrito em colaboração com E-ING.
