1. Como configurar o inversor de usina solar SolarEdge para permitir comunicação Modbus TCP com o controlador Reduxi?

1.1 Desligue o inversor

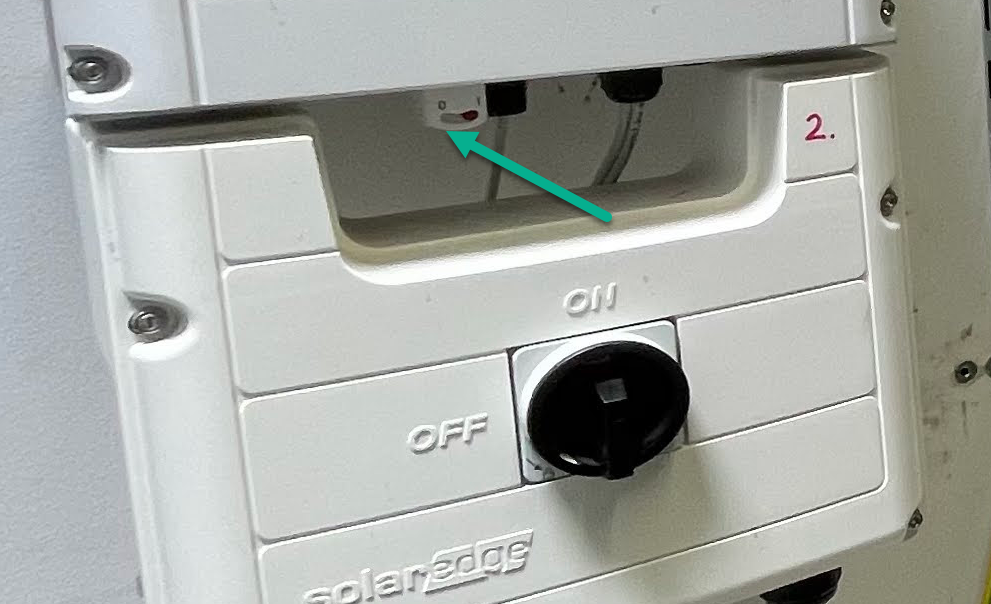

Desligue o inversor com o interruptor na parte inferior do painel frontal. Mova o interruptor de 1 para 0.

Aguarde até que a produção de energia do inversor chegue a 0 W.

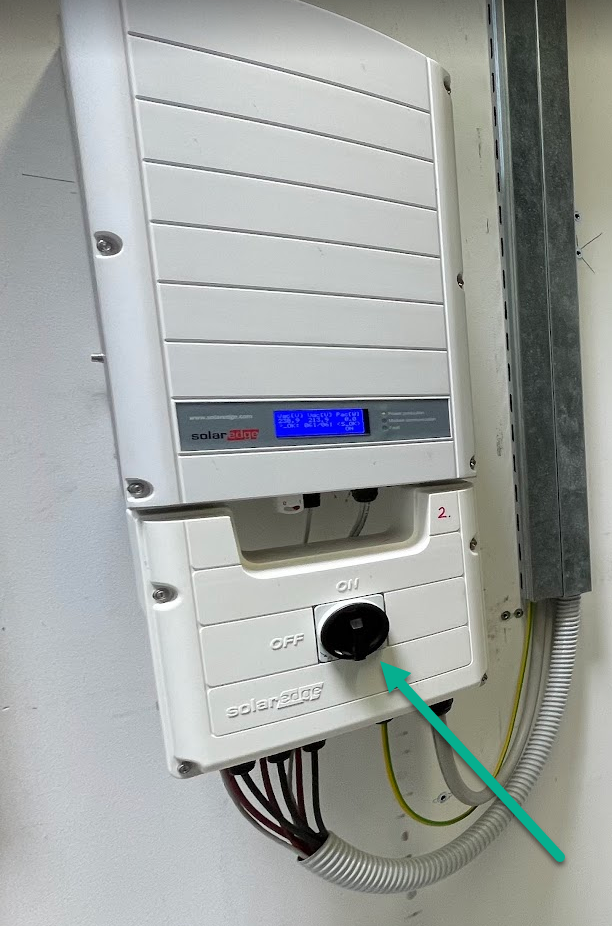

Gire também o interruptor principal da posição ON para a posição OFF.

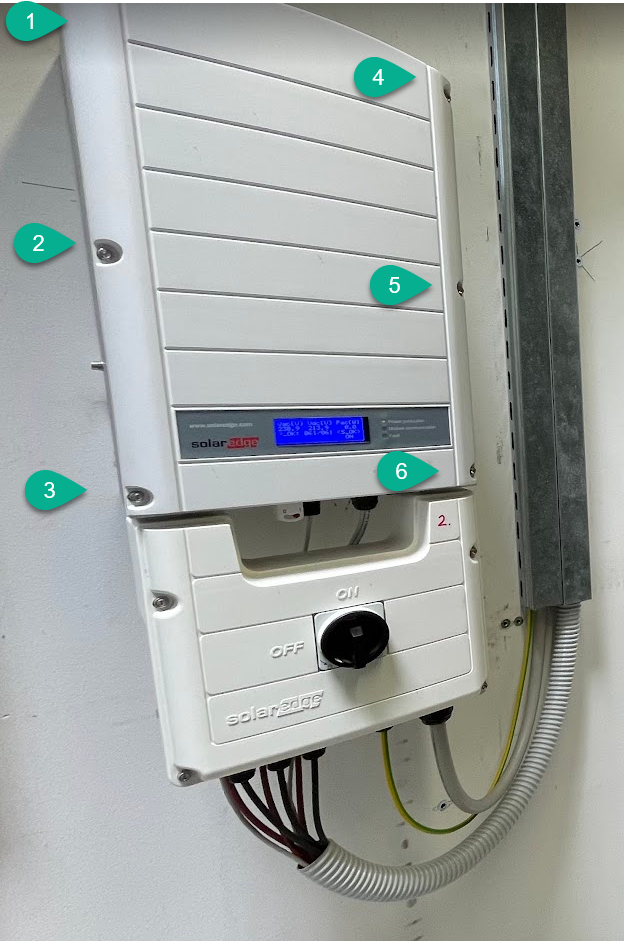

1.1 Desaparafuse os 6 parafusos na tampa frontal

1.2 Habilitar configuração do modo de exibição

Vá até a unidade de exibição, onde você encontrará quatro pequenos botões, e pressione e segure o botão direito por 4 segundos.

1.3 Você precisará inserir a senha

A senha padrão é "12312312" (encontrada na documentação do SolarEdge) pressionando botões diferentes. O segundo botão é para o número 1, o terceiro é para o número 2 e o quarto é para o número 3.

Após inserir a senha correta, ele irá automaticamente para o próximo menu.

1.4 Estabeleça uma comunicação correta

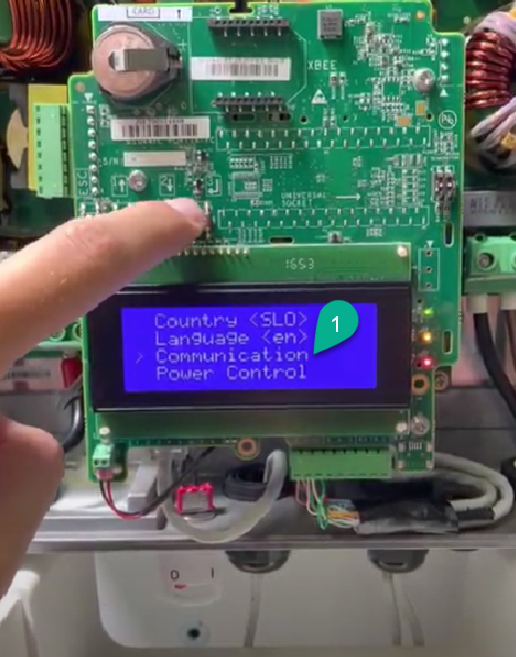

Pressione o terceiro botão para descer no menu. Pressione o terceiro botão tantas vezes que o sinal ">" ficará na posição "Comunicação", e pressione o quarto botão para entrar neste menu Comunicação.

1.5 Definir conexão TCP

Verifique a configuração da LAN e ative a comunicação Modbus TCP. Defina a porta TCP do Modbus e defina o IP de rede estático (recomendado).

1.5.1 Escolha LAN Conf menu

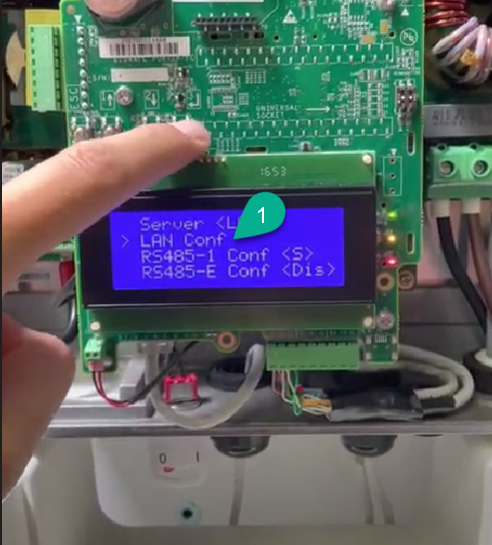

Novamente, pressione o terceiro botão para descer no menu e selecionar "LAN Conf" e o quarto botão para entrar no menu "LAN Conf".

1.5.2 Escolha menu de configuração de IP

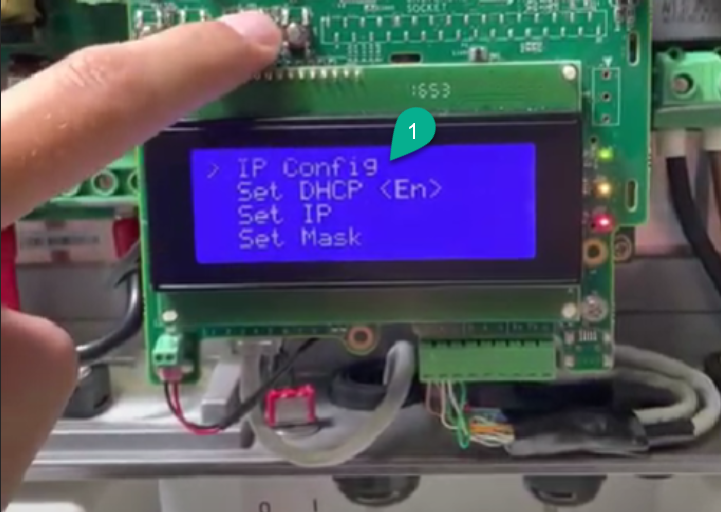

1.5.2 Configurar as definições de configuração de IP

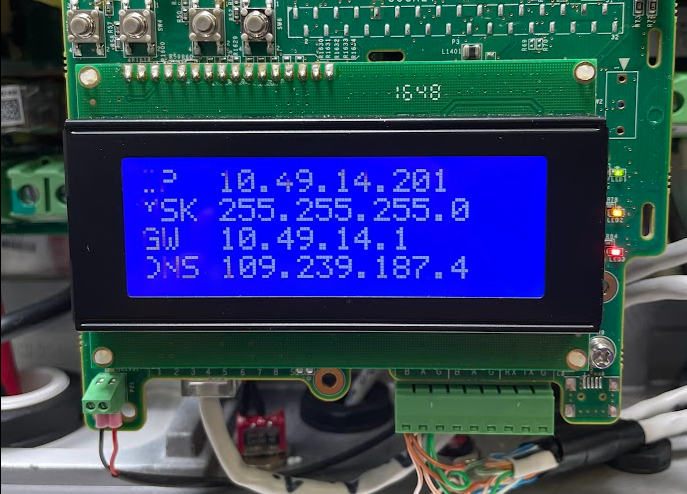

Insira o "endereço IP" estático do inversor, máscara, GW e DNS (opcional).

Pressione o quarto botão e segure-o para confirmar as configurações de inserção.

1.6 Voltar ao menu principal

Volte ao menu pressionando o primeiro botão.

1.7 Definir porta do servidor

Pressione o terceiro botão, vá até o menu "Definir endereço do servidor" e insira o ID da unidade Modbus. Após inseri-lo, segure o quarto botão, aguarde até que a informação "Aplicado" apareça e então solte-o.

Retorne ao menu descrito pressionando o primeiro botão.

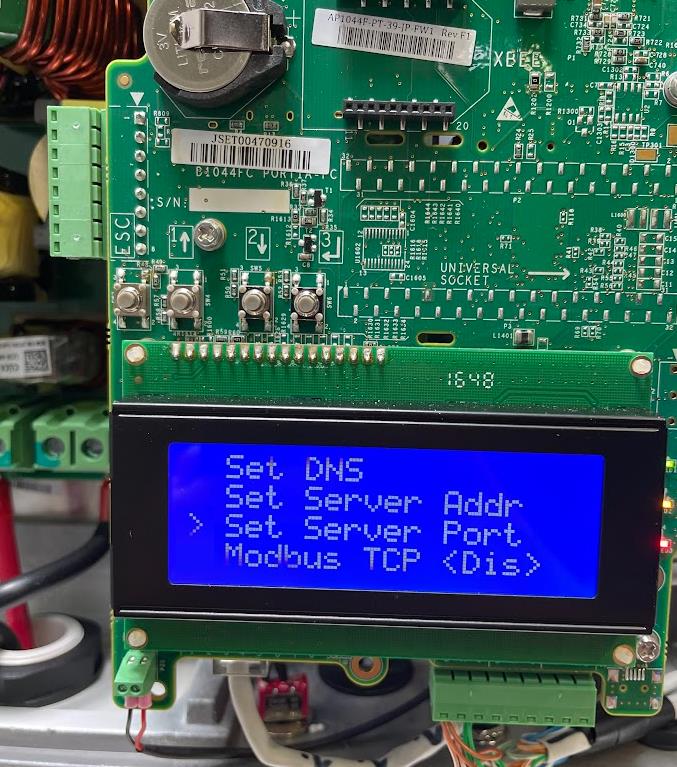

1.8 Defina Modbus TCP <Dis>

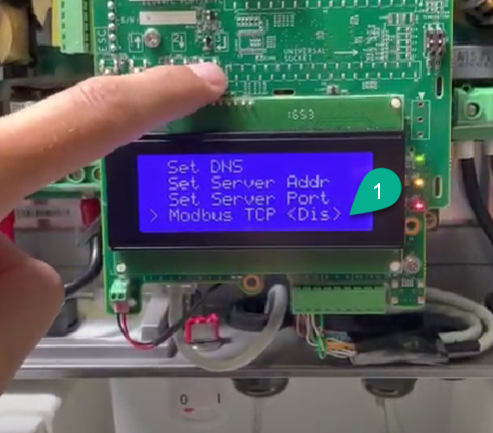

Pressione o terceiro botão para descer no menu e selecione "Modbus TCP <Dis>" pressionando o quarto botão.

1.8.1 Definir número de porta

Insira o número da porta (o padrão é 502). Você pode alterá-lo pressionando o segundo e o terceiro botões ou deixando a porta 502 e segurando o quarto botão até ver a notificação "aplicado". Quando você vir esta mensagem, solte o quarto botão.

1.8.2 Bloquear a tela

Pressionar o primeiro botão permite que você retorne ao menu para bloquear a tela.
Se você não bloquear manualmente, ele bloqueará automaticamente a tela novamente em 10 a 15 minutos e desligará a luz de fundo.

1.9 Coletar informações para o Reduxi Configurator

Agora você concluiu a configuração e pode adicionar o inversor ao controlador usando o endereço IP estático, a porta e o ID da unidade Modbus que você inseriu.

2. Adicione o dispositivo ao Reduxi Configurator

Primeiro, você pode fazer login no Reduxi Configurator usandoReduxi Configurator através do navegador.

1. Clique em Adicionar dispositivo

2. Insira as configurações básicas

3. Selecione o canal de comunicação

Insira as configurações usadas na seção Configurar conectividade Ethernet da interface Web para o inversor SolarEdge.

4. Insira a configuração do dispositivo

ID da unidade Modbus - Normalmente, uma é usada.

5. Entre e escolha Configurações avançadas
