O fabricante do Solar Edege fornece informações detalhadas sobre como conectar vários inversores com diferentes opções no link: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.

1.1 Conexão física entre Reduxi e inversor

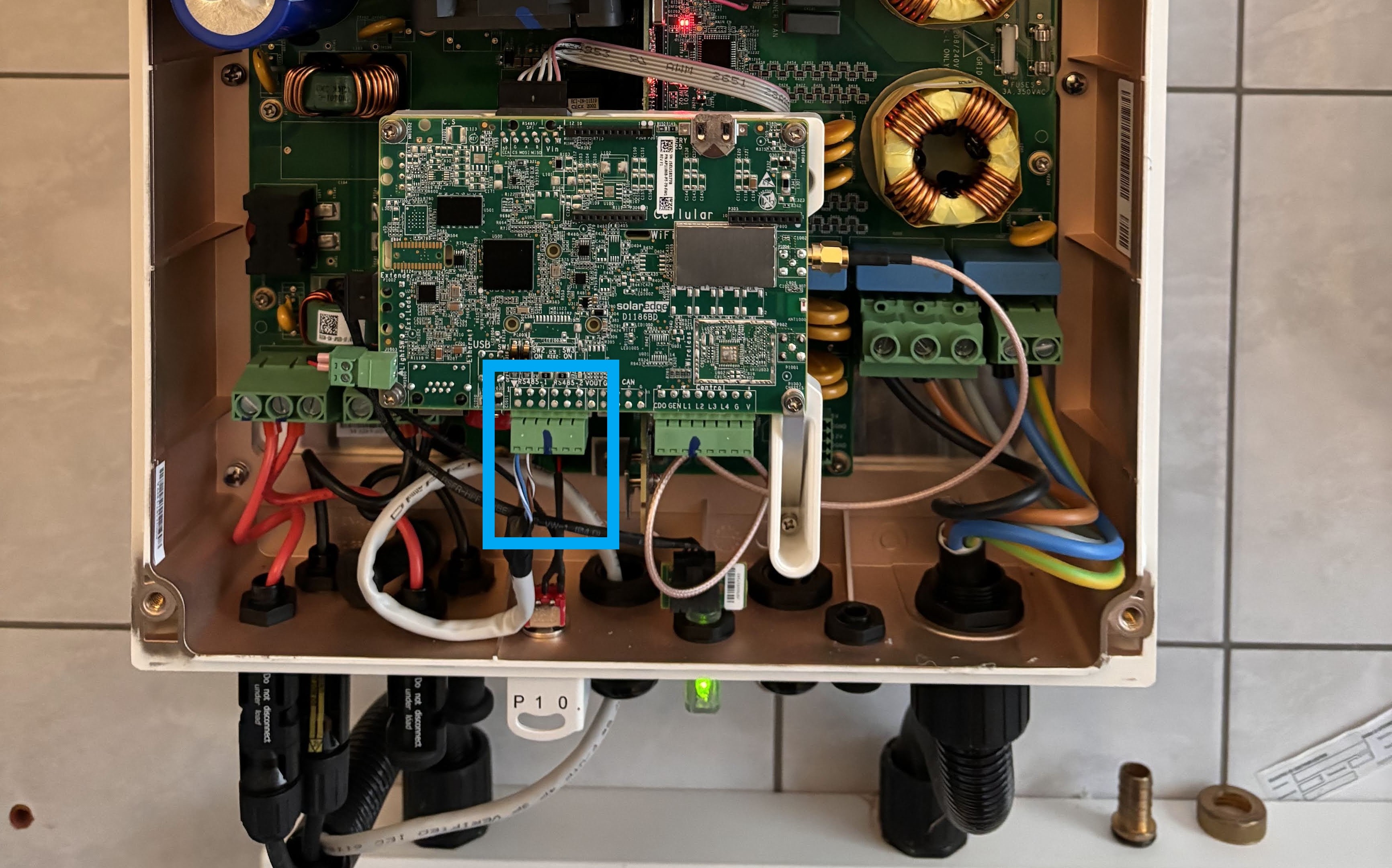

Conecte o controlador Reduxi aos contatos do circuito do inversor, conforme mostrado na imagem abaixo:

2. BUS (serial) conexão configuração para inversores mestre e escravo

Este exemplo é dado para simplificar a experiência dos usuários sobre como criar uma conexão serial entre diferentes inversores onde um atua como mestre e outros como escravos e um

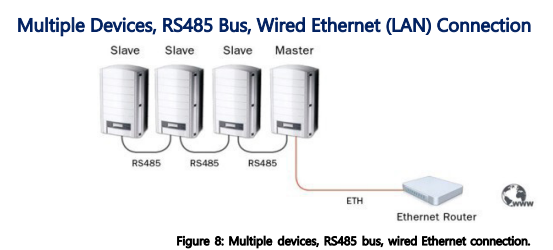

A imagem abaixo exibe uma conexão BUS com RS485 de escravos para um mestre, que é conectado secundariamente à internet.

2.1 Configurações para dispositivos escravos

Uma vez estabelecidas as conexões físicas, os endereços dos salvas devem ser definidos. As imagens a seguir fornecem instruções para configurações de endereço salve:

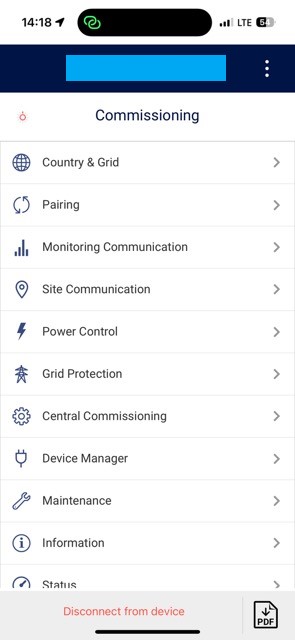

• Interface do inversor aberto

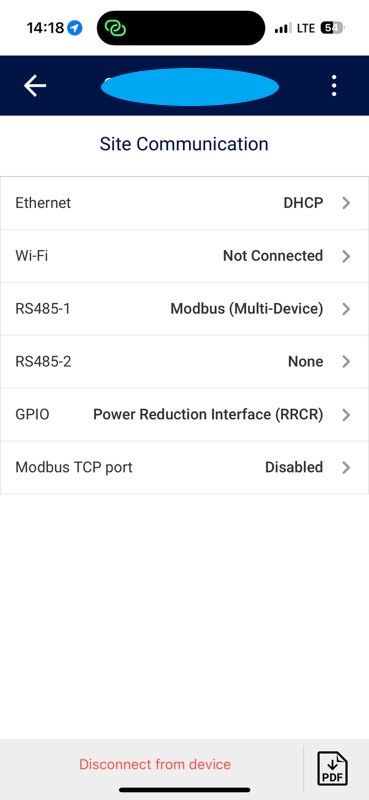

• Comunicação do Site Aberto

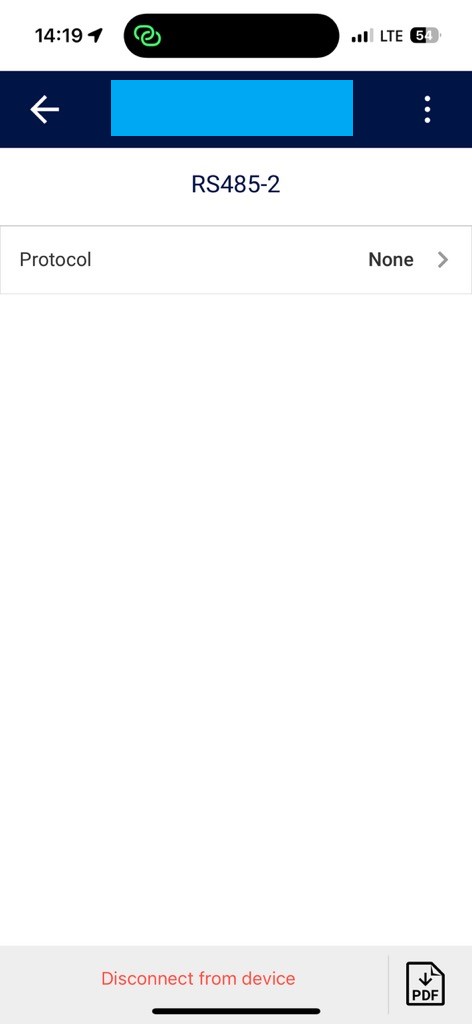

• Abrir RS485-2

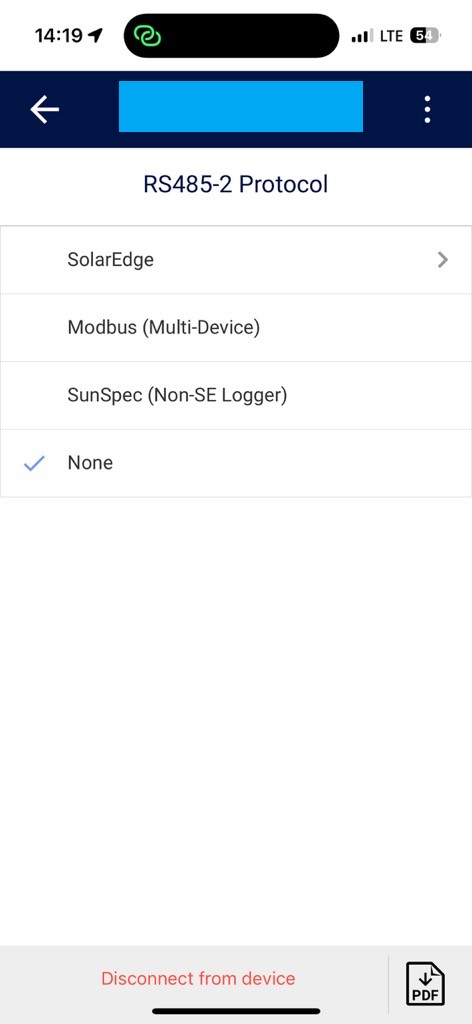

• Protocolo aberto

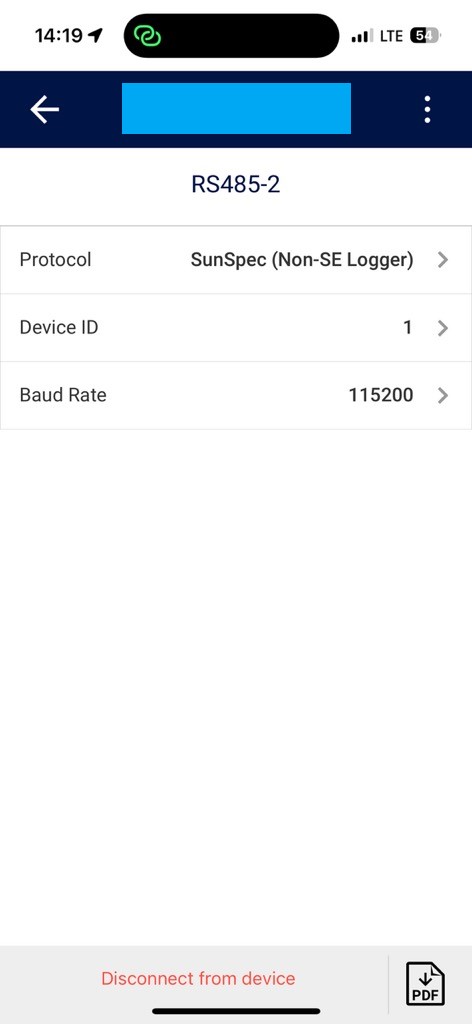

• Selecione SunSpec (registrador não SE e defina o ID do dispositivo

3. Conexões do inversor Master ao controlador Reduxi via TCP

Para saber como conectar o inversor Master via Modbsu TCP com um endereço IP definido ao controlador Reduxi, siga o link: Configuração Master SolarEdge.

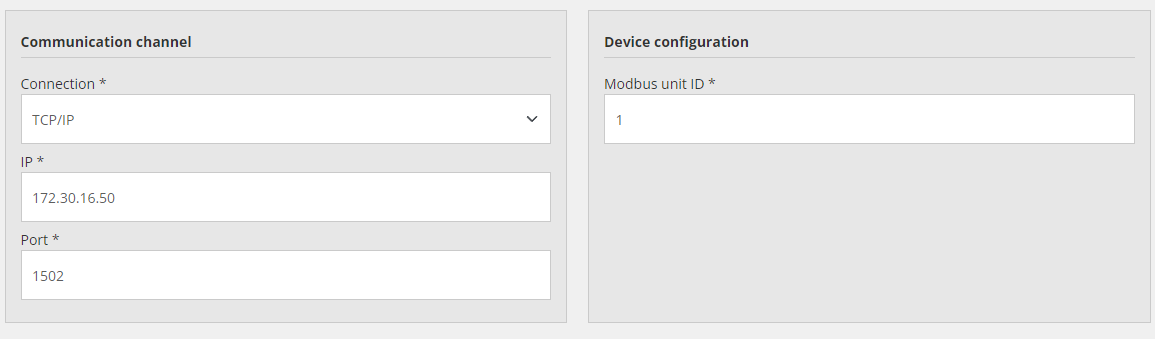

Imagem de exemplo de configuração do Modbus TCP no local do controlador Reduxi:

4. Conexões do inversor Master ao controlador Reduxi via RTU.

É possível estabelecer uma conexão do inversor Master ao controlador Reduxi também por meio de uma conexão serial (Modbus RTU).

A configuração dos inversores escravos é a mesma do ponto 2.1 Configurações para dispositivos escravos.

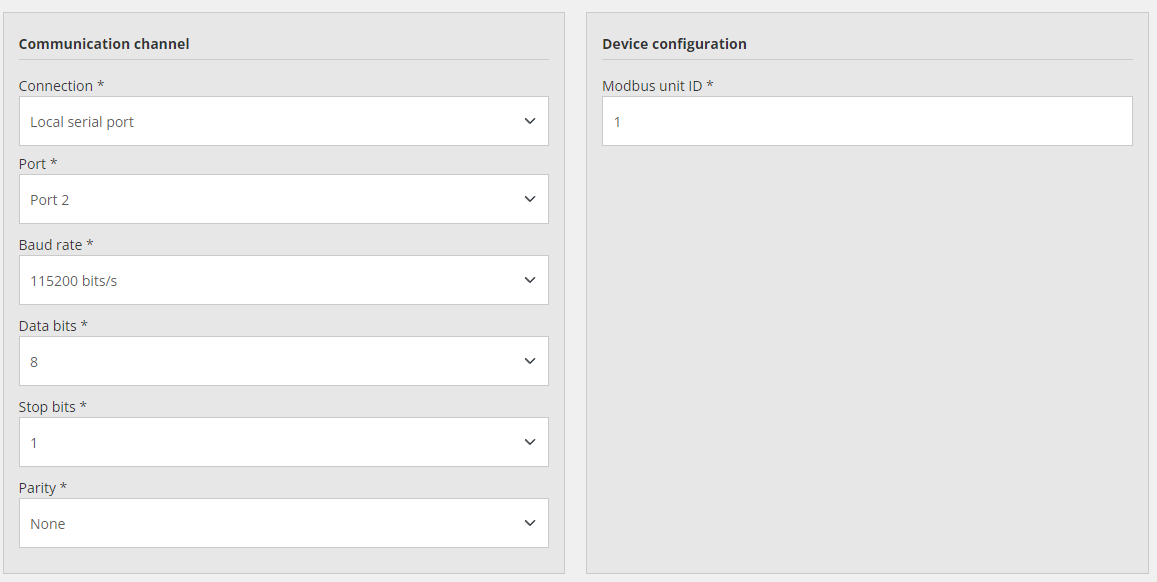

Imagem de exemplo de configuração do Modbus RTU no local do controlador Reduxi:

Para mais informações sobre como configurar o dispositivo no Reduxi, siga: Reduxi Configurator

Para mais informações sobre como usar o aplicativo em nuvem para Reduxi, siga: Reduxi Cloud
