Como ligar o contador de energia Carlo Gavazzi EM300/ET300 ao controlador Reduxi
Ligue o contador de energia Carlo Gavazzi EM300/ET300 ao Reduxi Controller.
Descrição em texto desta imagem

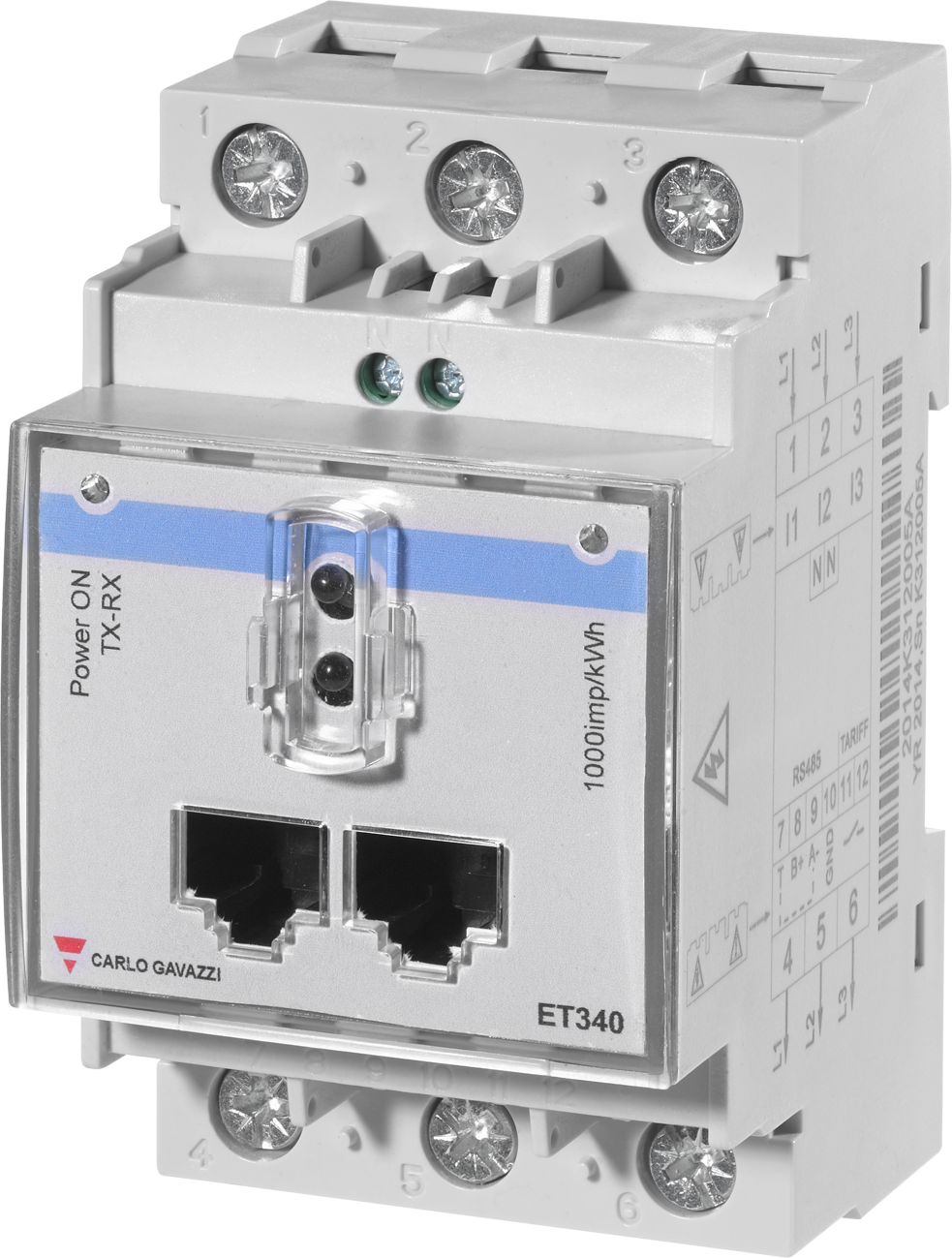

Fotografia de um contador de energia cinzento-claro para calha DIN, imagem do produto sobre fundo branco, vista ligeiramente de cima e da esquerda. Impresso na frente: 'CARLO GAVAZZI' com um logótipo de triângulo vermelho, modelo 'ET340', indicações de LED 'Power' e 'TX' (parcialmente cortadas), '1000imp/kWh', uma faixa azul na parte superior da frente, uma janela de LED ótico em plástico transparente e duas fichas do tipo RJ45 na frente. Bloco de terminais superior com três terminais de parafuso numerados 1, 2, 3 e dois pequenos parafusos com anel verde identificados como N e N. Bloco de terminais inferior com três terminais de parafuso numerados 4, 5, 6 e pequenos números de 7 a 12 por cima. Etiqueta lateral com um esquema de ligação: setas L1, L2, L3 sobre os terminais 1, 2, 3; I1, I2, I3 e N N; terminais RS485 7, 8, 9, 10 com as marcações 'T', 'B+', 'A-', 'GND'; terminais TARIFF 11, 12 com um símbolo de interruptor; terminais 4, 5, 6 com setas L1, L2, L3. Na lateral, um código de barras com o texto vertical '2005A', 'K312005A' e '2014 K3...'. O terço inferior da imagem está vazio e branco.
1 Documentação técnica
Documentos do fabricante para as séries Carlo Gavazzi EM300 e ET300 (EM330, EM340, ET330, ET340):
- EM300 Series and ET300 Series Communication Protocol – Parâmetros Modbus RTU, códigos de função e tabelas de registos.
- Communication protocol (Carlo Gavazzi Sweden) – Instruções na página web do fabricante, tal como indicado na versão anterior deste guia.
- EM330 instruction manual – Esquemas de ligação e menu de parâmetros.
- ET340 instruction manual – Esquemas de ligação e menu de parâmetros.
- ET340 datasheet – Especificações do ET340.
2 Equipamento necessário
- Contador de energia Carlo Gavazzi da série EM300 ou ET300 com interface Modbus RS485, instalado por um eletricista qualificado
- Cabo RS485
- Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Ligar e configurar o contador
Encontre as instruções para ligar e configurar o contador nos documentos do ponto 1.
3.1 Ligação RS485
- A interface RS485 utiliza as linhas A-, B+, GND e T.
- Termine o barramento apenas no último dispositivo: ligue A- e T nesse dispositivo.
- Utilize um repetidor de sinal para distâncias superiores a 1000 m.
- Cabo conforme o protocolo de comunicação: par balanceado AWG24 mais um terceiro fio para GND.
3.2 Definições Modbus no contador
Defina os parâmetros Modbus no menu de parâmetros do contador. Os valores do protocolo de comunicação Modbus RTU:
| Parâmetro | Valores |
|---|---|
| Endereço Modbus | 1 a 247. Predefinição: 1
|
| Baud rate | 9.6 (predefinição), 19.2, 38.4, 57.6 ou 115.2 kbps |
| Parity | Nenhuma (predefinição) ou par |
| Stop bits | 1 (predefinição). 2 apenas com paridade nenhuma. |
Precisa do endereço Modbus do contador no Reduxi Configurator. Normalmente, é utilizado o 1.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o contador ao Reduxi
Siga estes passos para adicionar um novo contador ou para editar um já existente.
5.1 Definições básicas
Inicie sessão no Reduxi Configurator através do navegador (ver ponto 4) e clique em Add device.
No primeiro passo, introduza as definições básicas do dispositivo. Depois, clique em Next.
5.2 Definições de comunicação
Selecione o canal de comunicação. Depois, introduza a configuração do dispositivo:
| Parâmetro | Valor |
|---|---|
| Modbus unit ID | Normalmente 1
|
Em seguida, introduza e escolha as definições avançadas. Os parâmetros série, se forem pedidos, têm de corresponder às definições do contador (ver ponto 3).
5.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Esta ação lê o contador Carlo Gavazzi uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores em Devices no Reduxi Configurator. O Reduxi apenas lê o contador.
✓ Resumo
Preparação (pontos 1–2): Leia os documentos da Carlo Gavazzi e prepare o equipamento.
Contador Carlo Gavazzi (ponto 3): Ligue o contador por RS485. Defina os parâmetros Modbus e anote o endereço Modbus.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão no Reduxi Configurator, adicione o contador com o respetivo ID de unidade Modbus e teste a comunicação.
Colocar em funcionamento (ponto 6): Verifique as leituras. O Reduxi lê o contador.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se o ID de unidade Modbus no Reduxi é igual ao endereço Modbus do contador (1 a 247, predefinição 1). Verifique se os parâmetros série correspondem. |
| O contador não responde no barramento RS485 | Verifique as linhas RS485 A-, B+ e GND. Termine o último dispositivo no barramento: ligue A- e T. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
