Como ligar o contador de energia Algodue UPM209 ao controlador Reduxi
Ligue o analisador de rede trifásico Algodue UPM209 ao Reduxi Controller.

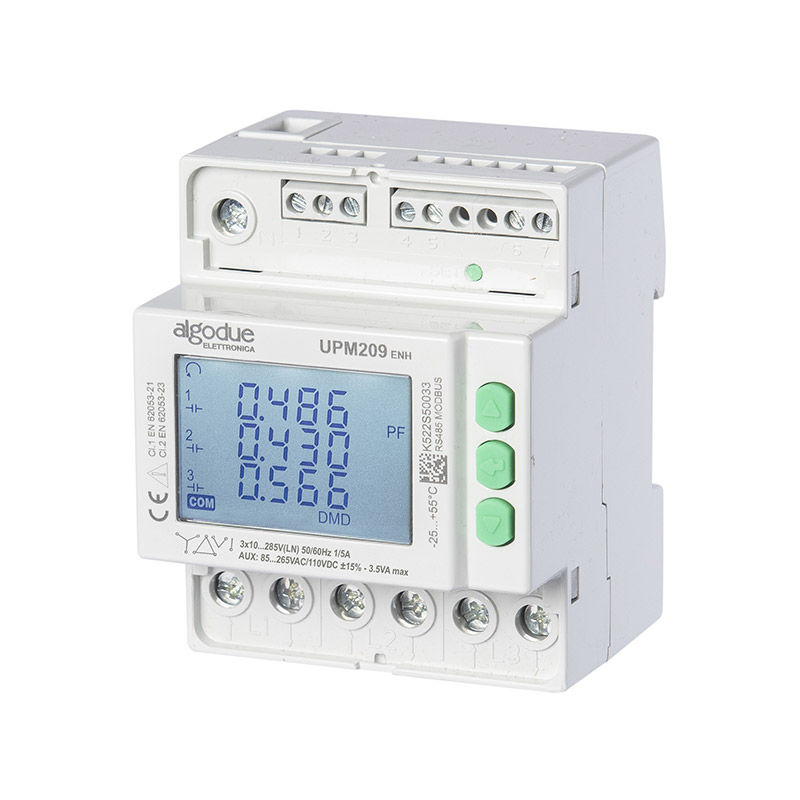

Descrição em texto desta imagem
Fotografia do produto de um contador de energia trifásico branco para calha DIN, sobre fundo branco. Etiqueta frontal: logótipo 'algodue ELETTRONICA' e modelo 'UPM209 ENH'. LCD com retroiluminação azul a mostrar três linhas de valores 0.486, 0.430 e 0.566, com as indicações PF e DMD à direita, marcadores de fase 1, 2, 3 à esquerda e um símbolo 'COM'. Três botões verdes no lado direito da frente. Texto pequeno: 'CE', '3x10...285V(LN) 50/60Hz 1/5A', 'AUX: 85...265VAC/110VDC +/-15% - 3.5VA max', um código QR e 'RS485 MODBUS'. Terminais de parafuso: um bloco de três e um bloco de cinco no topo, seis terminais de parafuso na base e um LED indicador verde no topo.
1 Documentação técnica
Documentos do fabricante para o Algodue UPM209:
- Algodue UPM209 product page – Especificações técnicas e contacto para outras configurações.
- UPM209 datasheet (PDF) – Especificações, versões e códigos de encomenda.
- WintoolNET software – Software de configuração para o UPM209 e o UPM309.
2 Equipamento necessário
- Analisador de rede trifásico Algodue UPM209, instalado por um eletricista qualificado
- Cabo para a porta de comunicação do contador: RS485 ou Ethernet (RJ45), consoante o modelo
- Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Ligar e configurar o contador
Encontre as instruções para ligar e configurar o contador na página do fabricante: Algodue UPM209.
3.1 Porta de comunicação
O UPM209 tem uma de duas portas de comunicação, consoante o modelo:
| Porta | Protocolo | Detalhes |
|---|---|---|
| RS485 (optoisolado) | Modbus RTU/ASCII | 300 a 57600 bps |
| Ethernet (RJ45) | Modbus TCP | 10/100 Mbps; também HTTP, NTP e DHCP |
3.2 ID de unidade Modbus
Precisa do ID de unidade Modbus do contador no Reduxi Configurator. Normalmente, é utilizado o 1.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o contador ao Reduxi
Siga estes passos para adicionar um novo contador ou para editar um já existente.
5.1 Definições básicas
Inicie sessão no Reduxi Configurator através do navegador (ver ponto 4) e clique em Add device.
No primeiro passo, introduza as definições básicas do dispositivo. Depois, clique em Next.
5.2 Definições de comunicação
Selecione o canal de comunicação que corresponde à porta do seu contador. Depois, introduza a configuração do dispositivo:
| Parâmetro | Valor |
|---|---|
| Modbus unit ID | Normalmente 1
|
Depois, introduza e escolha as definições avançadas.
5.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Esta ação lê o Algodue UPM209 uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores em Devices no Reduxi Configurator. O Reduxi apenas lê o contador.
✓ Resumo
Preparação (pontos 1–2): Leia os documentos da Algodue e prepare o equipamento.
Algodue UPM209 (ponto 3): Ligue o contador através da porta RS485 ou Ethernet. Anote o ID de unidade Modbus.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão no Reduxi Configurator, adicione o contador com o respetivo ID de unidade Modbus e teste a comunicação.
Colocar em funcionamento (ponto 6): Verifique as leituras. O Reduxi lê o contador.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se o ID de unidade Modbus no Reduxi é igual ao ID de unidade do contador. Normalmente, é 1. |
| O contador não responde | Selecione o canal de comunicação que corresponde à porta do seu contador: RS485 (Modbus RTU/ASCII) ou Ethernet (Modbus TCP). |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
