Como ligar o contador de energia GARO da série GNM3D/T ao controlador Reduxi
Adicione o contador de energia GARO GNM3D ou GNM3T ao Reduxi Controller através de Modbus RS485.
Descrição em texto desta imagem

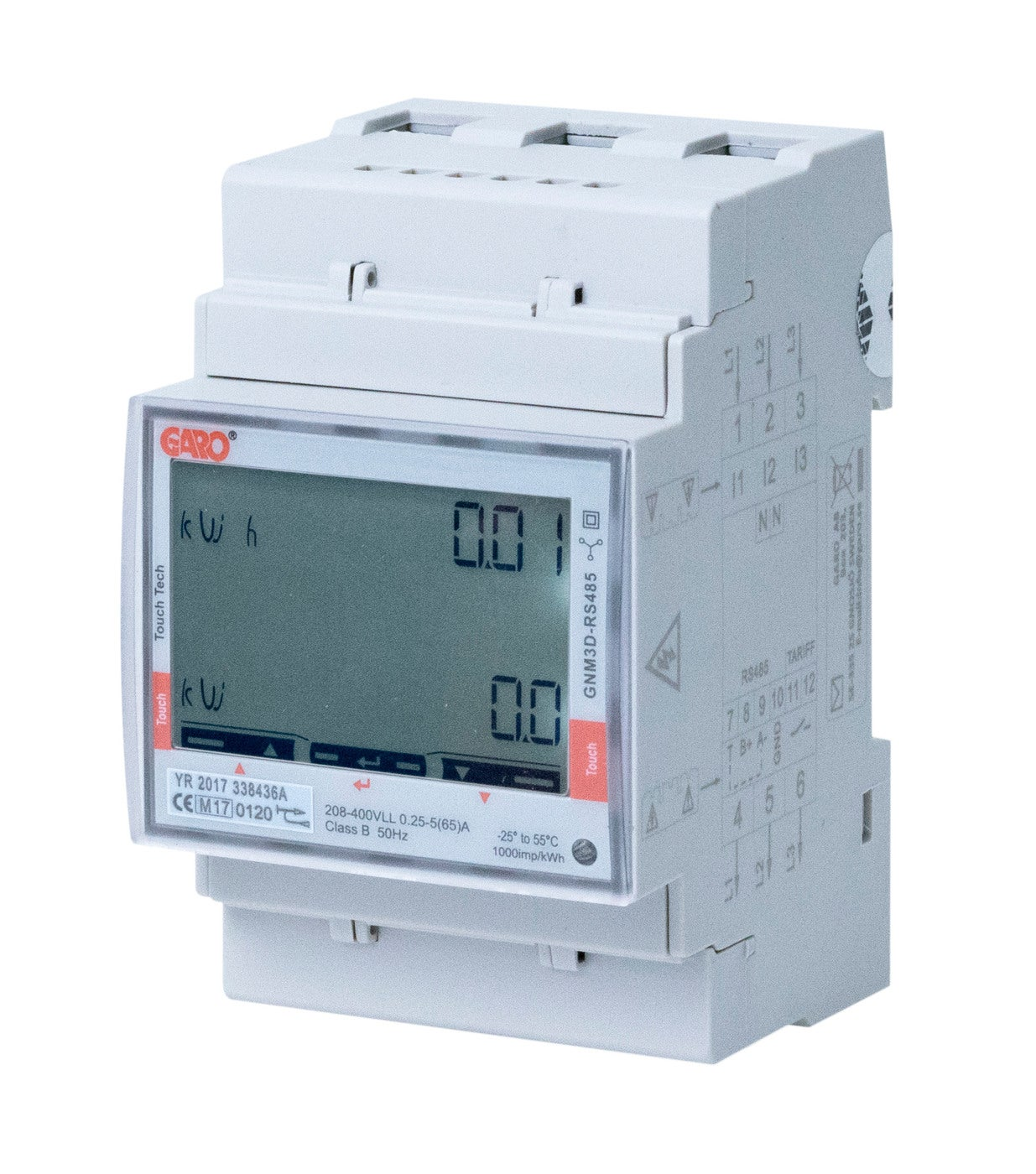

Fotografia do produto de um contador de energia trifásico cinzento-claro para calha DIN, sobre fundo branco. Na frente: logótipo 'GARO' vermelho no canto superior esquerdo, texto vertical 'GNM3D-RS485' à direita, LCD com a unidade 'kWh' (linha superior, valor 0.01) e 'kW' (segunda linha, valor 0.0), zonas 'Touch' vermelhas nas margens esquerda e direita, três botões táteis por baixo do visor com símbolos de seta (para cima, enter, para baixo). Tira de etiquetas: 'YR 2017 338436A', 'CE M17 0120', '208-400VL-L 0.25-5(65)A, Class B 50Hz', '-25 C to 55 C', '1000imp/kWh' e um pequeno LED no canto inferior direito. Etiqueta lateral com os números de terminal 1 a 3, 11 a 13, N, 4 a 6, 7 a 12 e um símbolo de ligação. Terminais de parafuso no topo e na base.
1 Documentação técnica
Encontre as instruções para ligar e configurar o contador na página web do fabricante.
- GARO: GNM3D search – Ligação do artigo original.
- GARO: Disc.ENERGYMETER 3P MODBUS RS485 (GNM3D) – Página do produto do contador trifásico de ligação direta com Modbus RS485.
- GARO: GNM3D-RS485 manual (EN) – Manual com a ligação RS485 e as definições de comunicação do contador.
- GARO: GNM3T-LP RS485 N manual (EN) – Manual da variante GNM3T ligada por transformador de corrente.
- GARO: GNM3D and GNM3T Modbus protocol (EN) – Tabelas de registos Modbus RTU e definições série.
2 Equipamento necessário
- Reduxi Controller
- Contador de energia GARO GNM3D ou GNM3T com interface RS485 (Modbus)
- Cabo RS485 entre o contador e o Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Definições de comunicação do contador
3.1 Definições predefinidas
O contador comunica por RS485 com Modbus RTU. O documento do protocolo do fabricante indica estas definições predefinidas:
| Parâmetro | Valor predefinido |
|---|---|
| Protocolo | Modbus RTU sobre RS485 |
| Endereço Modbus |
1 (intervalo de 1 a 247) |
| Baud rate |
9.6 kbps |
| Parity | None |
| Stop bits | 1 |
3.2 Definir o endereço Modbus no contador
Utilize este procedimento apenas se o endereço, a taxa de transmissão ou a paridade do contador forem diferentes dos valores de que precisa. Os passos seguem o manual do GNM3D-RS485 e utilizam as zonas táteis na frente do contador:
9.6. Toque à esquerda até aparecer PArIty e selecione no. Confirme o bit de paragem 1.4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o contador de energia ao Reduxi
Siga estes passos para adicionar um novo contador de energia ou para editar um já existente.
5.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator no controlador (ver ponto 4) e clique em + Add device. Depois, introduza as definições básicas.
5.2 Definições de comunicação
Selecione o canal de comunicação. Depois, introduza a configuração do dispositivo.
| Parâmetro | Valor |
|---|---|
| Modbus unit ID | Normalmente, é utilizado o 1. Tem de corresponder ao endereço definido no contador (ponto 3). |
5.3 Definições avançadas
Introduza e escolha as definições avançadas.
5.4 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Esta ação lê o contador de energia uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores do contador de energia em Devices no Reduxi Configurator como teste adicional.
✓ Resumo
Preparação (pontos 1–2): Abra os documentos do fabricante e reúna o Reduxi Controller, o cabo RS485 e um portátil.
Contador de energia (ponto 3): Verifique o endereço Modbus, a taxa de transmissão e a paridade no contador.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão no Reduxi Configurator, adicione o dispositivo e execute Test communication.
Colocar em funcionamento (ponto 6): Verifique as leituras do contador em Devices.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se o ID de unidade Modbus, a taxa de transmissão e a paridade no Reduxi correspondem às definições do contador (pontos 3 e 5.2). Verifique a cablagem RS485. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
