Como ligar o contador de energia inteligente Iskra IE38Mx ao controlador Reduxi
Ligue o contador de energia inteligente Iskra IE38Mx ao Reduxi Controller através de Modbus RTU (RS485).
Descrição em texto desta imagem

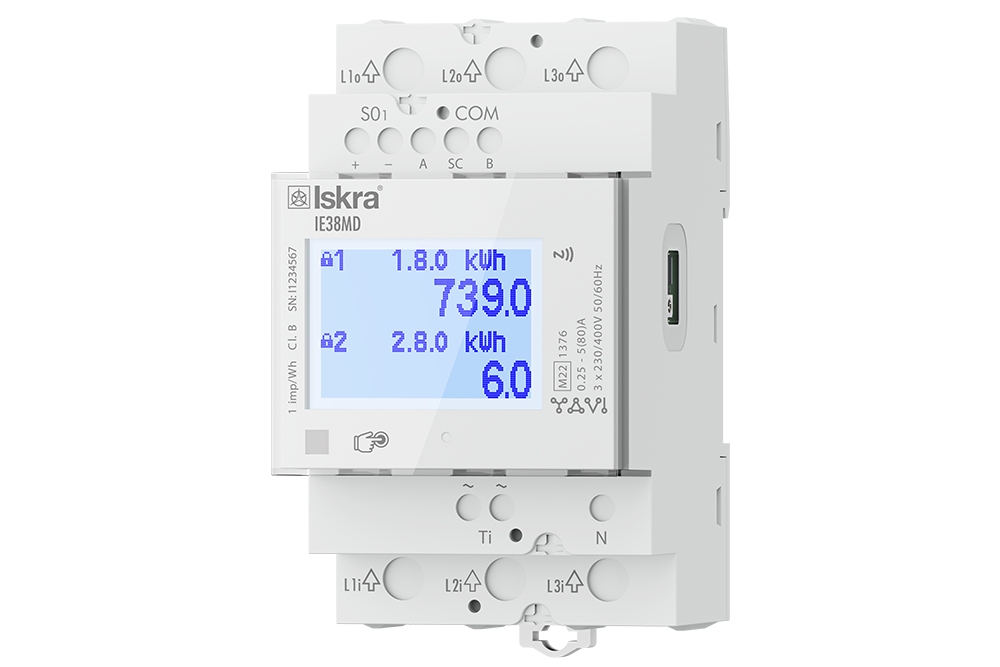

Fotografia do produto de um contador de energia branco para calha DIN, sobre fundo branco. No topo: terminais L1o, L2o, L3o (saídas), uma fila identificada como 'S0', '+', '-', 'COM', 'A', 'SC', 'B'. Na frente: logótipo 'Iskra', modelo 'IE38MD', LCD azul com duas linhas: símbolo de cadeado '1' 1.8.0 kWh, valor 739.0; símbolo de cadeado '2' 2.8.0 kWh, valor 6.0. À esquerda, o texto vertical '1 imp/Wh, Cl. B, SN' com um número de série (pequeno); à direita, um símbolo sem fios, um logótipo 'YAVI' e texto pequeno sobre 3 x 230/400V 50/60Hz. Um quadrado cinzento e um símbolo de mão ou toque estão no canto inferior esquerdo da frente. Na parte inferior: terminais Ti, N, L1i, L2i, L3i.
1 Documentação técnica
As instruções para ligar e configurar o contador estão na página web do fabricante: https://www.iskra.eu/en/Smart-energy-meters/Energy_meter_IE38Mx_1/
- Iskra IE38Mx product page – Variantes IE38MS, IE38MM, IE38MD e IE38MF, interfaces e transferências
- Users manual IE38Mx – Ligação, definições de comunicação e protocolo de comunicação Modbus (Apêndice A)
- Data sheet IE38Mx – Dados técnicos
- Smart Meter IE38Mx (brochure) – Visão geral do produto
2 Equipamento necessário
Precisa dos seguintes componentes:
- Reduxi Controller
- Contador de energia Iskra IE38MD (a variante do IE38Mx com interface Modbus RS485)
- Cabo RS485 entre o contador e o Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Ligar o contador ao Reduxi Controller
3.1 Terminais RS485 no contador
A ligação RS485 do IE38MD está identificada como A, SC (blindagem) e B no manual do fabricante. O esquema de ligação encontra-se no manual do utilizador (ver ponto 1).
4 Verificar as definições de comunicação no contador
O IE38MD utiliza Modbus RTU em RS485. As definições de fábrica, segundo o manual do fabricante:
| Parâmetro | Definição de fábrica |
|---|---|
| Protocolo | Modbus RTU |
| Velocidade |
115200 bit/s (possível de 1200 a 115200 bit/s) |
| Trama |
8, N, 2 (8 bits de dados, sem paridade, 2 bits de paragem) |
Pode alterar o endereço, a velocidade, a paridade e os bits de paragem no visor do contador (Settings – Communication) ou com o software Iskra MiQen (versão 2.1 ou superior).
5 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
6 Adicionar o contador ao Reduxi
Siga estes passos para adicionar um novo contador ou para editar um já existente.
6.1 Definições básicas
Inicie sessão no Reduxi Configurator através do navegador (ver ponto 5), clique em + Add device e introduza as definições básicas do contador.
6.2 Definições de comunicação
Selecione o canal de comunicação e introduza a configuração do dispositivo:
| Parâmetro | Valor |
|---|---|
| Modbus unit ID | Normalmente, é utilizado o 1. O valor tem de corresponder ao endereço Modbus definido no contador. |
Depois, introduza e escolha as definições avançadas.
6.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Esta ação lê o Iskra IE38Mx uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
7 Verificar as leituras
7.1 Last measurements
Depois de estabelecida a comunicação, verifique os valores em Devices – Iskra IE38Mx no Reduxi Configurator.
✓ Resumo
Preparação (pontos 1–2): Abra a documentação do fabricante. Prepare o controlador, o contador IE38MD, o cabo RS485 e um portátil ou tablet.
Iskra IE38MD (pontos 3–4): Ligue os terminais RS485 A e B. Verifique o endereço, a velocidade, a paridade e os bits de paragem no contador.
Adicionar ao Reduxi (pontos 5–6): Inicie sessão no Reduxi Configurator. Adicione o dispositivo, introduza o ID de unidade Modbus e teste a comunicação.
Entrada em funcionamento (ponto 7): Verifique as últimas medições em Devices.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| Sem dados do contador | O ID de unidade Modbus, a velocidade, a paridade e os bits de paragem no Reduxi têm de corresponder às definições do contador. |
| Vários contadores numa linha RS485 | Cada contador precisa de um endereço Modbus exclusivo. Os contadores por configurar partilham o endereço de fábrica 33. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
