Como ligar o analisador de qualidade de energia Iskra iMC784 ao controlador Reduxi
Ligue o analisador de qualidade de energia Iskra MC784 / iMC784 ao Reduxi Controller.
Descrição em texto desta imagem

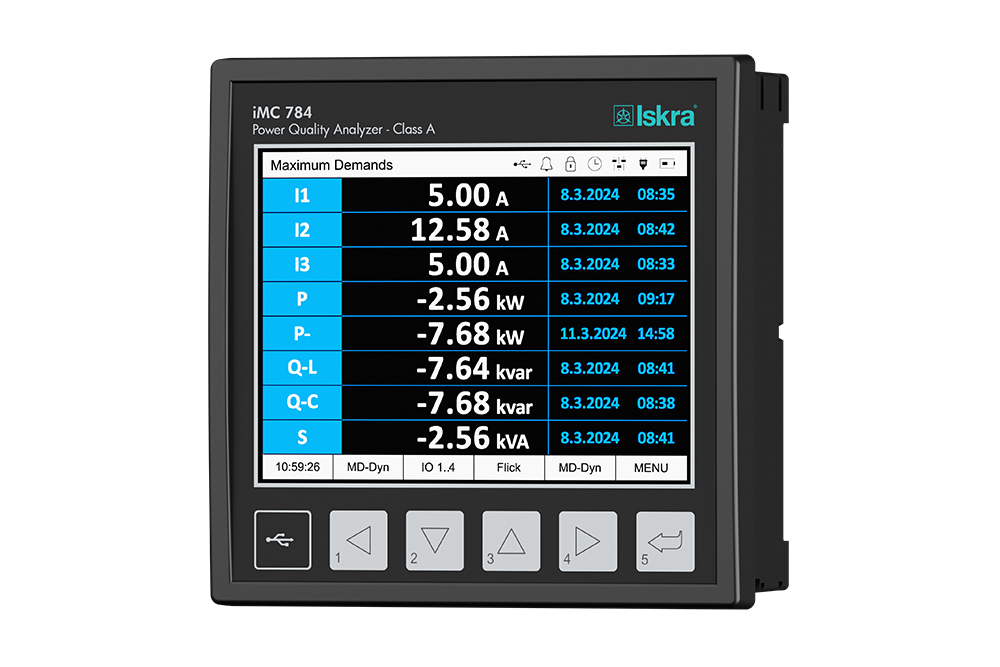

Fotografia do produto de um analisador de qualidade de energia quadrado preto para montagem em painel, sobre fundo branco. Texto do cabeçalho: 'iMC 784', 'Power Quality Analyzer - Class A', logótipo 'Iskra'. Visor a cores com o título 'Maximum Demands' e ícones de estado. Linhas da tabela (etiqueta, valor, data, hora): I1 5.00 A 8.3.2024 08:35; I2 12.58 A 8.3.2024 08:42; I3 5.00 A 8.3.2024 08:33; P -2.56 kW 8.3.2024 09:17; P- -7.68 kW 11.3.2024 14:58; Q-L -7.64 kvar 8.3.2024 08:41; Q-C -7.68 kvar 8.3.2024 08:38; S -2.56 kVA 8.3.2024 08:41. Barra de menu inferior: 10:58:26, MD-Dyn, IO 1..4, Flick, MD-Dyn, MENU. Por baixo do visor: um botão USB e quatro teclas de seta (esquerda, baixo, cima, direita) numeradas de 1 a 4, e uma tecla enter numerada 5.
1 Documentação técnica
As instruções para ligar e configurar o analisador estão na página web do fabricante Iskra. Documentos do fabricante do Iskra MC784 / iMC784:
- Advanced Power Quality Analyser MC784 / iMC784 – Página do produto com descrição e documentos.
- Data sheet iMC784 / MC784 (PDF) – Comunicação, alimentação elétrica, montagem e terminais.
- Users manual iMC784 / MC784 (PDF) – Instalação e configuração.
- Leaflet iMC784 (PDF) – Visão geral do produto.
2 Equipamento necessário
- Analisador de qualidade de energia Iskra MC784 ou iMC784, instalado por um eletricista qualificado
- Cabo para a interface de comunicação: cabo RS485 ou cabo Ethernet
- Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Ligar e configurar o analisador
Encontre as instruções para ligar e configurar o analisador nos documentos do ponto 1.
3.1 Interfaces e terminais
O MC784 / iMC784 é um analisador de qualidade de energia de Classe A, segundo a norma IEC 61000-4-30 Ed. 3. Tem estas interfaces de comunicação:
| Interface | Descrição |
|---|---|
| COM1 | Ethernet (RJ-45, 10/100BASE-TX) e USB 2.0 Tipo B |
| COM2 | RS232 or RS485 |
| RS485 no módulo de E/S C | Terminal 54 (A) e terminal 55 (B) |
Os protocolos são Modbus RTU, Modbus TCP, DNP3 e MQTT. O IEC 61850 é opcional.
| Ligação | Terminais |
|---|---|
| Alimentação | L em 13, N em 14, terra de proteção em 12. Ligue sempre a terra. |
| Entradas de tensão | UL1 on 2, UL2 on 5, UL3 on 8, UN on 11
|
| Entradas de corrente | IL1 em 1/3, IL2 em 4/6, IL3 em 7/9, corrente do neutro em 26/27
|
3.2 Definições de comunicação no analisador
Configure as definições de comunicação conforme descrito no manual do utilizador (ver ponto 1). O fabricante disponibiliza para este efeito o software de configuração gratuito Miqen.
Precisa do ID de unidade Modbus do analisador no Reduxi Configurator. Normalmente, é utilizado o 1.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o analisador ao Reduxi
Siga estes passos para adicionar um novo analisador ou para editar um já existente.
5.1 Definições básicas
Inicie sessão no Reduxi Configurator através do navegador (ver ponto 4) e clique em Add device.
No primeiro passo, introduza as definições básicas do dispositivo. Depois, clique em Next.
5.2 Definições de comunicação
Selecione o canal de comunicação. Depois, introduza a configuração do dispositivo:
| Parâmetro | Valor |
|---|---|
| Modbus unit ID | Normalmente 1
|
Em seguida, introduza e escolha as definições avançadas. Os parâmetros série, se forem pedidos, têm de corresponder às definições do analisador (ver ponto 3).
5.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Esta ação lê o Iskra MC784 / iMC784 uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores em Devices no Reduxi Configurator. O Reduxi apenas lê o analisador.
✓ Resumo
Preparação (pontos 1–2): Leia os documentos da Iskra e prepare o equipamento.
Analisador Iskra (ponto 3): Ligue o analisador por RS485 ou Ethernet. Defina os parâmetros de comunicação e anote o ID de unidade Modbus.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão no Reduxi Configurator, adicione o analisador com o respetivo ID de unidade Modbus e teste a comunicação.
Colocar em funcionamento (ponto 6): Verifique as leituras. O Reduxi lê o analisador.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se o ID de unidade Modbus no Reduxi é igual ao endereço Modbus definido no analisador. Verifique se os parâmetros série correspondem. |
| O analisador não responde no barramento RS485 | Verifique os terminais RS485 54 (A) e 55 (B) e as definições de comunicação no analisador. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
