Como ligar o contador de energia Lovato Electric da série DMG ao controlador Reduxi
Ligue o contador Lovato Electric DMG ao Reduxi Controller através de Modbus.

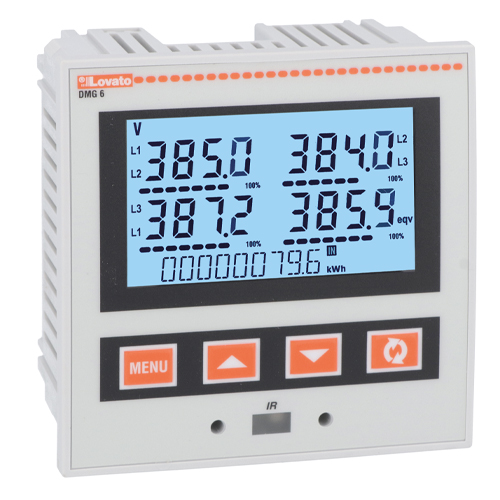

Descrição em texto desta imagem
Fotografia do produto de um multímetro quadrado cinzento-claro para montagem em painel, sobre fundo branco. Canto superior esquerdo: logótipo 'Lovato' laranja; modelo 'DMG 6'. LCD com retroiluminação azul com 'V' e indicações de fase: L1-L2 385.0 (100 %), L2-L3 384.0 (100 %), L3-L1 387.2 (100 %) e 385.9 com a indicação 'eqv' (100 %); linha inferior 0000000 79.6 kWh com um marcador 'IN'. Por baixo do visor, quatro botões laranja: MENU, seta para cima, seta para baixo e um símbolo de seta circular. Na parte inferior, uma janela de infravermelhos identificada como 'IR', com dois pequenos orifícios redondos ao lado. Ranhuras de ventilação nas laterais e no topo.
1 Documentação técnica
A série Lovato Electric DMG é composta por multímetros digitais e analisadores de potência para medição de energia. Os modelos diferem nas opções de comunicação. O Reduxi lê o contador através de Modbus.
| Modelo | Comunicação (segundo a Lovato Electric) |
|---|---|
| DMG110, DMG210 | RS485 integrado |
| DMG610, DMG611, DMG615 | RS485 integrado; módulos de expansão para RS485 ou Ethernet |
| DMG620 | Ethernet integrada; módulos de expansão para RS485 ou Ethernet |
| DMG600 | Sem porta integrada; módulo de expansão para RS485 (EXP1012) ou Ethernet (EXP1013) |
| DMG100, DMG200 | Sem porta de comunicação integrada |
Documentos do fabricante:
- Lovato Electric catalogue: DMG series – Instruções para ligar e configurar o contador
- DMG multimeters and power analyzers – Modelos, funcionalidades e opções de comunicação
- Manual DMG600 / DMG610 – Menu de configuração, interface RS485 e parâmetros Modbus
2 Equipamento necessário
- Contador Lovato Electric DMG com interface RS485 (integrada ou módulo de expansão)
- Cabo de dados entre o contador e o Reduxi Controller
- Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Configuração do dispositivo no contador
3.1 Definições Modbus
Defina os parâmetros Modbus no contador. O ID de unidade Modbus é normalmente 1. Anote as definições. Vai introduzir os mesmos valores no Reduxi (ver ponto 5).
Valores predefinidos do DMG610 na porta RS485 integrada COM1, segundo o manual da Lovato Electric:
| Parâmetro | Default |
|---|---|
| Protocolo | Modbus RTU |
| Endereço do nó | 01 |
| Baud rate |
9600 bps |
| Formato de dados |
8 bits, sem paridade |
| Stop bits | 1 |
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o contador Lovato Electric DMG ao Reduxi
5.1 Definições básicas
Inicie sessão no Reduxi Configurator através do navegador (ver ponto 4).
- Clique em + Add device.
- Introduza as definições básicas: tipo de dispositivo
Energy meter, tipoLovato Electric DMG seriese um nome à sua escolha. - Prima Next.
5.2 Definições de comunicação
Selecione o canal de comunicação e introduza a configuração do dispositivo:
| Parâmetro | Valor |
|---|---|
| Canal de comunicação | O canal ao qual o contador está ligado |
| Modbus unit ID | Normalmente 1. Utilize o endereço do nó definido no contador. |
| Parâmetros série | Os mesmos valores do contador (ver ponto 3) |
| Definições avançadas | Introduza e escolha conforme necessário |
5.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Esta ação lê o Lovato Electric DMG uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores em Devices – Lovato Electric DMG no Reduxi Configurator.
6.2 Utilizar o contador numa estratégia
Para utilizar as leituras na estratégia do Reduxi, defina uma estratégia conforme descrito em Estratégias para o controlador Reduxi.
✓ Resumo
Preparação (pontos 1–2): Verifique se o seu modelo DMG tem uma interface RS485. Prepare o cabo, o controlador e um portátil ou tablet.
Lovato DMG (ponto 3): Defina os parâmetros Modbus no contador. O ID de unidade Modbus é normalmente 1.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão na interface web do Reduxi. Adicione o dispositivo como Energy meter, tipo Lovato Electric DMG series. Teste a comunicação.
Colocar em funcionamento (ponto 6): Verifique as últimas medições e utilize o contador na sua estratégia.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique o ID de unidade Modbus (normalmente 1) e se os parâmetros série no Reduxi correspondem aos do contador. Verifique o cabo. Verifique se o seu modelo tem uma interface RS485. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
