Como ligar o contador de energia Schrack NA96 ao controlador Reduxi
Ligue o analisador de rede Schrack NA96 ao Reduxi Controller através de Modbus RS485.
Descrição em texto desta imagem

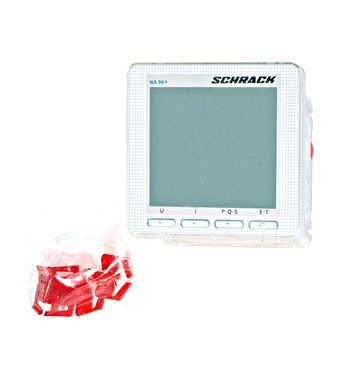

Fotografia do produto de um analisador de rede quadrado branco para montagem em painel, sobre fundo branco. Na frente: logótipo 'SCHRACK' no canto superior direito, 'NA 96 +' no canto superior esquerdo, um LCD cinzento-esverdeado em branco (sem valores) e quatro botões por baixo, identificados como U, I, P-Q-S e E-T. No canto inferior esquerdo, um pequeno monte de clipes ou peças de plástico vermelhas num saco transparente.
1 Documentação técnica
O Schrack NA96 é um analisador de rede multifunções para montagem em painel (96 x 96 mm, número de artigo MGF39000). O NA96+ tem maior precisão e gamas mais amplas. A unidade base não tem interface de comunicação. O RS485 está disponível como módulo de encaixe opcional.
As instruções para ligar e configurar o contador estão no catálogo da Schrack. Documentos do fabricante:
- Schrack catalogue pages: network analysers – Descrição, especificações e dados do módulo RS485 (EN)
- Operating manual NA96 (SK) – Módulo RS485: menu de programação, terminais, cablagem
- Operating manual NA96+ (DE) – Manual de utilização do NA96+
- Mounting manual NA96+ – Instalação do dispositivo
- Schrack product page: NA96+ – Dados do produto e transferências
2 Equipamento necessário
- Analisador de rede Schrack NA96 com o módulo de encaixe RS485
- Cabo de dados para RS485
- Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Visão geral do sistema e cablagem
3.1 Ligação RS485
O módulo RS485 do NA96 tem estes terminais:
| Terminal | Função |
|---|---|
3 |
Rx (+) |
4 |
Tx (-) |
5 |
GND |
Regras para o barramento RS485:
- Ligue os dispositivos em cadeia (daisy chain), de dispositivo para dispositivo. Não é permitida uma topologia em estrela.
- Termine o barramento com uma resistência de 120 Ω no último dispositivo.
- Até 32 dispositivos por barramento, ou até 255 com um repetidor RS485.
- Distância máxima ao mestre: 1200 m.
4 Configuração do dispositivo no contador
4.1 Definições RS485
Defina os parâmetros RS485 no menu de programação do NA96, de acordo com o manual de utilização:
PASS 0000.1000 e confirme com a tecla enter.A Addr.Addr: defina um valor de 001 a 255 e confirme.bAUd: selecione 19.2k, 9.6k ou 4.8k bit/s e confirme.PAr: selecione EUEn (par), odd (ímpar) ou nonE (nenhuma) e confirme.O protocolo é compatível com Modbus/JBUS, com 8 bits de dados e 1 bit de paragem. O ID de unidade Modbus é normalmente 1. Anote as definições. Vai introduzir os mesmos valores no Reduxi (ver ponto 6).
5 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
6 Adicionar o Schrack NA96 ao Reduxi
6.1 Definições básicas
Inicie sessão no Reduxi Configurator através do navegador (ver ponto 5).
- Clique em + Add device.
- Introduza as definições básicas: tipo de dispositivo
Energy meter, tipoSchrack NA96e um nome à sua escolha. - Prima Next.
6.2 Definições de comunicação
Selecione o canal de comunicação e introduza a configuração do dispositivo:
| Parâmetro | Valor |
|---|---|
| Canal de comunicação | A porta RS485 do controlador à qual o contador está ligado |
| Modbus unit ID | Normalmente 1. Utilize o endereço definido no contador. |
| Taxa de transmissão (baud rate) e paridade | Os mesmos valores definidos no contador (ver ponto 4) |
| Bits de dados / bits de paragem |
8 / 1
|
| Definições avançadas | Introduza e escolha conforme necessário |
6.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Esta ação lê o Schrack NA96 uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
7 Verificar as leituras
7.1 Last measurements
Depois de estabelecida a comunicação, verifique os valores em Devices – Schrack NA96 no Reduxi Configurator.
7.2 Utilizar o contador numa estratégia
Para utilizar as leituras na estratégia do Reduxi, defina uma estratégia conforme descrito em Estratégias para o controlador Reduxi.
✓ Resumo
Preparação (pontos 1–2): Instale o módulo de encaixe RS485 no NA96. Prepare o cabo, o controlador e um portátil ou tablet.
Schrack NA96 (pontos 3–4): Ligue os terminais RS485 3, 4 e 5. Defina o endereço, a taxa de transmissão e a paridade no menu de programação.
Adicionar ao Reduxi (pontos 5–6): Inicie sessão na interface web do Reduxi. Adicione o dispositivo como Energy meter, tipo Schrack NA96. Teste a comunicação.
Colocar em funcionamento (ponto 7): Verifique as últimas medições e utilize o contador na sua estratégia.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique o ID de unidade Modbus, a taxa de transmissão e a paridade em função das definições do NA96. Verifique se o módulo RS485 está instalado na ranhura A. Troque os fios RS485 A/B. |
| Vários dispositivos no barramento | Ligue os dispositivos em cadeia (daisy chain) e termine o último dispositivo com uma resistência de 120 Ω. Não utilize uma topologia em estrela. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
