Como ligar o contador de energia Shelly 3EM ao controlador Reduxi
Ligue o Shelly 3EM ao Reduxi Controller através da sua rede Wi-Fi local.
Descrição em texto desta imagem

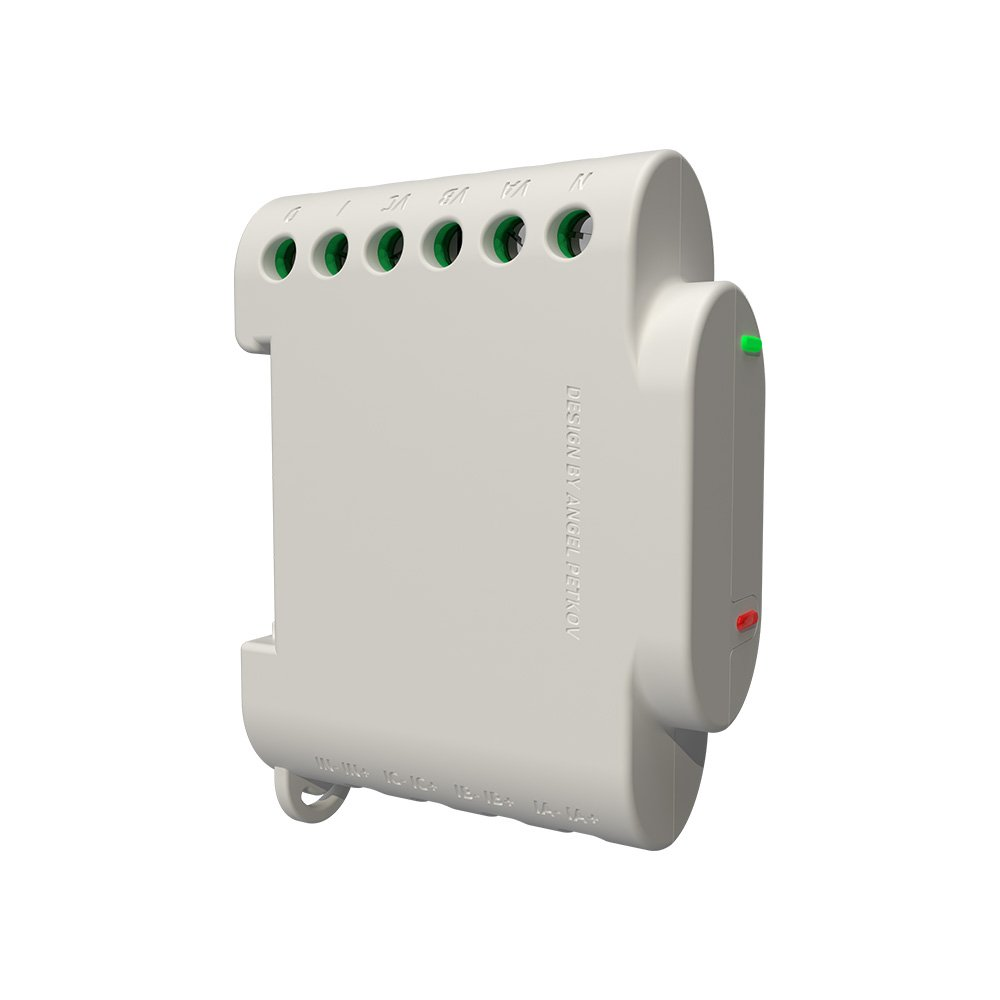

Render do produto de um pequeno módulo compacto branco-sujo (invólucro ao estilo Shelly 3EM) sobre fundo branco, visto de frente e ligeiramente de cima, na metade esquerda da imagem. A aresta superior tem seis aberturas redondas para parafusos com anéis interiores verdes e indicações em relevo por cima. Um LED verde está no lado direito do invólucro e um LED vermelho mais abaixo, também à direita. O texto vertical em relevo na frente diz 'DESIGN BY ANGEL PETKOV' (parcialmente cortado). A aresta inferior tem marcações em relevo das entradas de corrente em quatro pares e uma pequena argola de fixação no canto inferior esquerdo. O resto da imagem está vazio e branco.
1 Documentação técnica
As instruções para ligar e configurar o dispositivo estão na página web do fabricante. Estes documentos pertencem ao Shelly 3EM:
- Shelly 3EM: knowledge base – Instruções de ligação e configuração na página web do fabricante
- Shelly 3EM: User and Safety Guide – Instruções de instalação e de segurança
- Shelly API documentation – Interfaces dos dispositivos Shelly
2 Equipamento necessário
Precisa dos seguintes componentes:
- Reduxi Controller
- Shelly 3EM com os 3 transformadores de corrente (120 A, fornecidos com o dispositivo)
- Rede Wi-Fi local (802.11 b/g/n)
- Dispositivo inteligente (telemóvel, computador ou tablet) para configurar o Shelly
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Ligar o Shelly 3EM à rede Wi-Fi
3.1 Ligar o Shelly à alimentação elétrica
O Shelly 3EM é alimentado com 110–230 V AC ±10 %, 50/60 Hz.
3.2 Ligar à rede Wi-Fi do Shelly com um dispositivo inteligente (telemóvel, computador, tablet)
A rede Wi-Fi do Shelly aparece quando procura redes Wi-Fi. Ligue o seu dispositivo inteligente a essa rede.
3.3 Abrir o navegador e aceder ao IP predefinido do Shelly
O IP predefinido do Shelly é 192.168.1.33.
Descrição em texto desta imagem
Captura de ecrã da interface web do Shelly 3EM no navegador de um telemóvel (tema escuro). Barra de estado: hora 13:48, 5G, bateria 61. Barra de endereço: 192.168.33.1. Cabeçalho: logótipo 'Shelly 3EM', um ícone de nuvem vermelho, um ícone de router ou Wi-Fi, um ícone de cadeado aberto vermelho e 'Time: --:--'. Potência total: -0.06kW com um ícone de transferência. Fase 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Fase 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Fase 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 Abrir as definições de Wi-Fi e ligar à rede Wi-Fi local
Abra Internet & Security e ative Connect the Shelly device to an existing WiFi Network em WIFI MODE - CLIENT.
Descrição em texto desta imagem
Captura de ecrã de um navegador de telemóvel com a interface web do Shelly (tema escuro). Barra de estado: hora 13:49, sinal, 5G, bateria 61. Endereço apresentado: 192.168.33.1. Primeira fila de mosaicos: Timer, Weekly schedule, Internet & Security (o mosaico Internet & Security, com um ícone de globo, está assinalado com um selo de seta verde numerado 1). Segunda fila de mosaicos: Safety, Actions, Settings. Por baixo, o cabeçalho 'Settings' com uma lista expansível, em que cada entrada tem um ícone de informação e uma seta para baixo: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Todas as entradas estão recolhidas.
Descrição em texto desta imagem
Captura de ecrã da interface web do Shelly no navegador de um telemóvel (tema escuro), imagem alta. Barra de estado: hora 13:49, sinal, E, bateria 61. Endereço: 192.168.33.1. Mosaicos: Timer, Weekly schedule, Internet & Security (primeira fila); Safety, Actions, Settings (segunda fila). Cabeçalho 'Internet & Security' com um ícone de globo. Secção expandida 'WIFI MODE - CLIENT' (seta para cima) com uma caixa desmarcada 'Connect the Shelly device to an existing WiFi Network'; a caixa está assinalada com um selo de seta verde numerado 1. Mais abaixo, as secções recolhidas, cada uma com um ícone de globo e uma seta para baixo: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. A parte inferior da imagem está vazia e branca.
Introduza o nome e a palavra-passe da sua rede Wi-Fi. Introduza um endereço IP estático (recomendado). Introduza a máscara e, opcionalmente, o IP do gateway predefinido. Prima SAVE.
Descrição em texto desta imagem
Captura de ecrã da interface web do Shelly no navegador de um telemóvel (tema escuro), secção 'WIFI MODE - CLIENT' (expandida, seta para cima). Barra de estado: hora 13:49, sinal, E, bateria 61. Endereço: 192.168.33.1. Caixa marcada: 'Connect the Shelly device to an existing WiFi Network'. Campo do nome da rede com um ícone de Wi-Fi: primeiros caracteres, termina em 137. Campo da palavra-passe com um ícone de cadeado: pontos ocultos com um cursor de texto no fim e um ícone de olho à direita. Caixa desmarcada: 'Set static IP address'. Botão 'SAVE' com um ícone de Wi-Fi. Por baixo, uma secção recolhida 'WIFI CLIENT BACKUP' (seta para baixo). Na parte inferior, a barra de ferramentas do teclado do telemóvel com setas para cima e para baixo e 'Done'.
3.5 O Shelly reinicia e fica acessível com o novo IP
Descrição em texto desta imagem
Captura de ecrã da interface web do Shelly no navegador de um telemóvel depois de guardar as definições de Wi-Fi. Endereço: 192.168.33.1. Uma faixa branca com 'Success' e 'Settings changed' e uma barra verde por baixo. Formulário esbatido ao fundo: campo do nome da rede Wi-Fi com o valor BITNJE137; campo da palavra-passe com oito caracteres ocultos e um ícone de olho; caixa desmarcada 'Set static IP address'; botão 'SAVE'. Uma caixa de mensagem preta com moldura azul diz: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 aparece a azul). Por baixo, entradas recolhidas e esbatidas com ícones de globo e setas, incluindo 'WIFI MODE - ACCESS POINT' e 'RESTRICT LOGIN' (as restantes entradas estão parcialmente ocultas).
3.6 Ligar ao Shelly através da rede local
Ligue o seu dispositivo inteligente à rede local. Introduza na barra de endereço do navegador o endereço IP que definiu para o dispositivo Shelly.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o Shelly 3EM ao Reduxi
Siga estes passos para adicionar um novo Shelly 3EM ou para editar um já existente.
5.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator do controlador (ver ponto 4) e prima o botão Add device. No primeiro passo, introduza as definições básicas do dispositivo: selecione o contador de energia e o Shelly 3EM e introduza um nome à sua escolha. Depois, prima Next.
5.2 Definições de comunicação
Selecione o canal de comunicação. Introduza os dados de ligação do Shelly 3EM:
| Parâmetro | Valor |
|---|---|
| Ligação | Rede local (TCP/IP), REST API |
| IP | O endereço IP que definiu no Shelly no ponto 3 |
Depois, introduza e escolha as definições avançadas.
5.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Esta ação lê o Shelly 3EM uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores em Devices – Shelly 3EM no Reduxi Configurator como teste adicional.
✓ Resumo
Preparação (pontos 1–2): Abra a documentação do Shelly e prepare o equipamento.
Shelly 3EM (ponto 3): Alimente o Shelly, abra a respetiva interface web e ligue-o à sua rede Wi-Fi com um IP estático.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão no Reduxi Configurator, adicione o dispositivo com o IP do Shelly e teste a comunicação.
Colocar em funcionamento (ponto 6): Verifique as últimas medições em Devices.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| A interface web do Shelly não abre depois de guardar as definições de Wi-Fi | O Shelly reinicia e só fica acessível através do novo IP. Ligue o seu dispositivo inteligente à rede local e introduza o IP que definiu. |
| O teste de comunicação falha | Verifique se o IP no Reduxi Configurator é o mesmo IP que definiu no Shelly. Recomenda-se um IP estático. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
