Como ligar o contador de energia Shelly PRO 3EM ao controlador Reduxi
Ligue o Shelly Pro 3EM ao Reduxi Controller através de Modbus TCP.

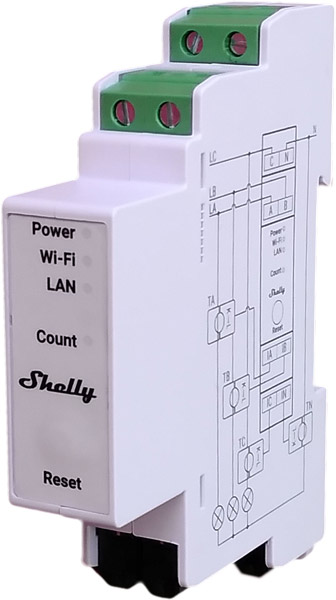

Descrição em texto desta imagem
Fotografia do produto de um módulo estreito branco-lilás para calha DIN sobre fundo branco, visto ligeiramente de cima. Dois blocos de terminais de parafuso verdes no topo, cada um com dois parafusos, a alturas diferentes. Na frente: indicações de LED 'Power', 'Wi-Fi', 'LAN', 'Count', o logótipo 'Shelly' e uma etiqueta 'Reset' na parte inferior. Está impresso um esquema de ligação no invólucro e na lateral: blocos identificados como C, N, A, B, 1A, 1B, 1C, TA, TB, TC, TN com símbolos de transformadores de corrente. Na parte inferior, veem-se terminais de ligação pretos.
1 Documentação técnica
As instruções para ligar e configurar o dispositivo encontram-se na página web do fabricante.
- Shelly Pro 3EM: knowledge base – Dados técnicos, documentos e instruções de ligação
- Shelly Pro 3EM: guia da interface web – Definições de Wi-Fi, Ethernet e IP estático
- Shelly Pro 3EM: guia do utilizador e de segurança (PDF) – Guia impresso multilingue
- Shelly API: componente Modbus – Ativar o Modbus TCP e descrição dos registos
- Shelly 3EM: knowledge base – Ligação da versão anterior deste artigo (modelo Shelly 3EM mais antigo)
2 Equipamento necessário
Precisa dos seguintes componentes:
- Reduxi Controller
- Shelly Pro 3EM (SPEM-003CEBEU), Pro 3EM-3CT63 (SPEM-003CEBEU63) ou Pro 3EM-400 (SPEM-003CEBEU400)
- Transformadores de corrente: 3 para as fases, 1 opcional para o condutor neutro (o CT de 120 A é compatível)
- Cabo Ethernet (para a ligação com fios) ou rede Wi-Fi local (802.11 b/g/n)
- Dispositivo inteligente (telemóvel, computador ou tablet) para configurar o Shelly
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Preparar o Shelly Pro 3EM
3.1 Dados técnicos
3.2 Ligar o Shelly à rede local
Wi-Fi: mantenha o botão premido durante 5 segundos. Isto ativa o ponto de acesso do dispositivo. O nome da rede tem o formato ShellyPro3EM-XXXXXX. Ligue o seu dispositivo inteligente a essa rede e abra a interface web do Shelly.
Na interface web, aceda a Settings > Wi-Fi. Introduza aí o nome e a palavra-passe da sua rede ou defina um endereço IP estático. Depois de guardar, aparece acima das definições de Wi-Fi uma ligação com o novo endereço IP do dispositivo.
Ethernet: ligue o cabo RJ45 apenas com o dispositivo desligado da alimentação. Na interface web, aceda a Settings > Network settings > Ethernet e ative a ligação Ethernet. Para um IP estático, ative essa opção e introduza o endereço IP, o servidor DNS, o gateway e a máscara de rede.
3.3 Ativar o Modbus TCP
O Reduxi lê o Shelly Pro 3EM através de Modbus TCP. A porta Modbus TCP dos dispositivos Shelly é a 502. Ative o Modbus com o método RPC Modbus.SetConfig. Substitua IP pelo endereço IP do Shelly:
http://IP/rpc/Modbus.SetConfig?config={"enable":true}
Uma chamada bem-sucedida devolve {"restart_required": false}. Pode verificar a definição com Modbus.GetConfig ou Modbus.GetStatus.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o Shelly Pro 3EM ao Reduxi
Siga estes passos para adicionar um novo Shelly Pro 3EM ou para editar um já existente.
5.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator do controlador (ver ponto 4) e prima o botão Add device. No primeiro passo, introduza as definições básicas do dispositivo: selecione o contador de energia e o Shelly Pro 3EM e introduza um nome à sua escolha. Depois, prima Next.
5.2 Definições de comunicação
Selecione o canal de comunicação. Introduza os dados de ligação do Shelly Pro 3EM:
| Parâmetro | Valor |
|---|---|
| Ligação | TCP/IP (Modbus TCP) |
| IP | O endereço IP do Shelly na sua rede local (ver ponto 3) |
| Porta |
502 (porta Modbus TCP dos dispositivos Shelly) |
Depois, introduza e escolha as definições avançadas.
5.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Esta ação lê o Shelly Pro 3EM uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores em Devices – Shelly Pro 3EM no Reduxi Configurator como teste adicional.
✓ Resumo
Preparação (pontos 1–2): Abra a documentação do Shelly e prepare o equipamento.
Shelly Pro 3EM (ponto 3): Ligue o Shelly à sua rede, defina um IP estático e ative o Modbus TCP.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão no Reduxi Configurator, adicione o dispositivo com o IP do Shelly e a porta 502 e teste a comunicação.
Colocar em funcionamento (ponto 6): Verifique as últimas medições em Devices.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se o Modbus TCP está ativado no Shelly (Modbus.GetStatus) e se o IP e a porta 502 no Reduxi Configurator correspondem aos do Shelly. |
| O endereço IP do Shelly mudou | Defina um endereço IP estático no Shelly em Settings e, de seguida, introduza o novo IP no Reduxi Configurator. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
