Como ligar o contador de energia Socomec Diris A ao controlador Reduxi
Ligue o seu contador de energia Socomec DIRIS A ao Reduxi Controller através de Modbus.

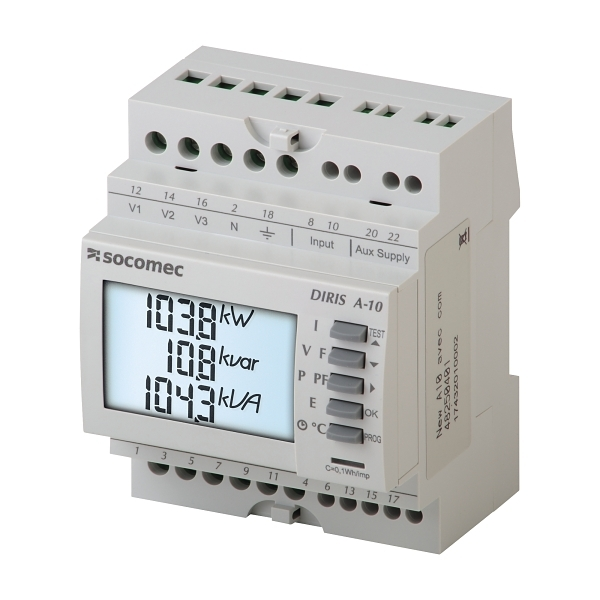

Descrição em texto desta imagem
Fotografia de produto de um contador multifunções de calha DIN cinzento-claro sobre fundo branco, visto de cima e de frente. Frente: logótipo 'socomec', 'DIRIS A-10', LCD com três linhas: 103.8 kW, 10.8 kvar, 104.3 kVA (os dígitos lêem-se aproximadamente 103.8, 10.8 e 104.3). Cinco botões cinzentos à direita com identificações (I, V F, P PF, E, símbolos de relógio e de graus C) e pequenas funções TEST, OK, PROG com símbolos de setas. Fila superior de terminais identificada como V1 12, V2 14, V3 16, N 2, símbolo de terra 18, 'Input' 8 e 10, 'Aux Supply' 20 e 22. Terminais inferiores numerados 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Uma etiqueta lateral com letras pequenas.
1 Documentação técnica
As instruções para ligar e configurar o dispositivo encontram-se na página web do fabricante.
- Socomec resources – Página web do fabricante com documentos
- DIRIS A-10: product page – Dados do produto e lista de documentos
- DIRIS A-10, A-20, A-30, A-41: quick start guide (PDF) – Guia de início rápido multilingue
- DIRIS A-10: Modbus communication table – Tabelas de registos do contador
2 Equipamento necessário
Precisa dos seguintes componentes:
- Reduxi Controller
- Contador Socomec DIRIS A (A-10 RS485, A-20, A-30, A-40, A-41)
- Cabo RS485 entre o contador e o Reduxi Controller, ou um cabo Ethernet para o DIRIS A-40 Ethernet
- Transformadores de corrente para as entradas de corrente
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Preparar o contador Socomec DIRIS A
3.1 Dados técnicos (DIRIS A-10 RS485)
3.2 Entradas de medição
As entradas de tensão estão identificadas como V1, V2, V3 e VN. As entradas de corrente estão identificadas como I1, I2 e I3, cada uma com uma ligação S1 e S2. Ligue o contador como descrito no guia de início rápido do fabricante (ver ponto 1).
3.3 Definir os parâmetros Modbus no contador
Os parâmetros de comunicação são definidos no menu de configuração do contador. As entradas do menu são CON Adr (endereço Modbus), CON bdS (baud rate), CON PAr (paridade) e CON St0P (bit de paragem). Utilize os mesmos valores no Reduxi Configurator (ver ponto 5).
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o Socomec DIRIS A ao Reduxi
Siga estes passos para adicionar um novo Socomec DIRIS A ou para editar um já existente.
5.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator no controlador (ver ponto 4) e prima o botão Add device. No primeiro passo, introduza as definições básicas do dispositivo: selecione o contador de energia e o Socomec Diris A e introduza um nome à sua escolha. Depois, prima Next.
5.2 Definições de comunicação
Selecione o canal de comunicação. Introduza a configuração do dispositivo:
| Parâmetro | Valor |
|---|---|
| Ligação | RS485 (Modbus). TCP/IP (Modbus) para o DIRIS A-40 Ethernet. |
| Modbus unit ID | Normalmente utiliza-se 1. |
Depois, introduza e escolha as definições avançadas.
5.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este botão lê o Socomec DIRIS A uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores em Devices – Socomec Diris A no Reduxi Configurator como teste adicional.
✓ Resumo
Preparação (pontos 1–2): Abra a documentação da Socomec e prepare o equipamento.
Socomec DIRIS A (ponto 3): Ligue o contador e defina os respetivos parâmetros Modbus.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão no Reduxi Configurator, adicione o dispositivo com o ID de unidade Modbus e teste a comunicação.
Colocar em funcionamento (ponto 6): Verifique as últimas medições em Devices.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se o ID de unidade Modbus no Reduxi Configurator corresponde ao endereço definido no contador. Normalmente, é utilizado o 1. Verifique se os parâmetros série do contador e do controlador são idênticos. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
