Como ligar a bateria Victron Energy MultiPlus II ao controlador Reduxi
Ligue um Victron Energy MultiPlus-II ao Reduxi Controller.
Descrição em texto desta imagem

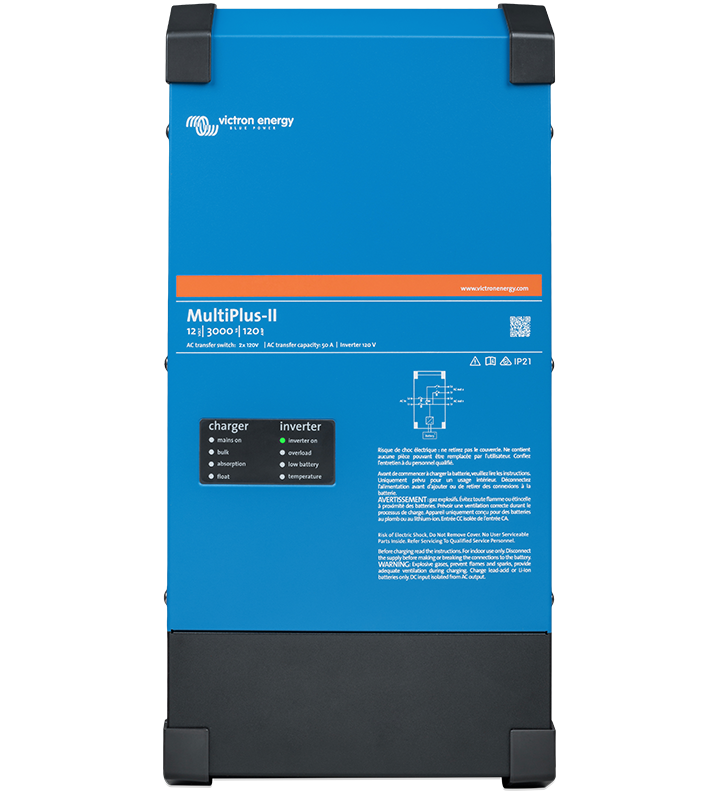

Fotografia de produto de um inversor/carregador azul Victron Energy MultiPlus-II sobre fundo branco, vista frontal, com tampas de canto de plástico preto no topo e na base e uma base cinzento-escura na parte inferior. Frente: logótipo 'victron energy BLUE POWER' no canto superior esquerdo; uma risca laranja com 'www.victronenergy.com'; texto do modelo 'MultiPlus-II' com '12 | 3000 | 120' e uma linha sobre o comutador de transferência AC e capacidade de 50 A (letras pequenas); um código QR à direita; símbolos de aviso e 'IP21'. Painel de LED à esquerda com as identificações 'charger' (mains on, bulk, absorption, float) e 'inverter' (inverter on, overload, low battery, temperature); o LED 'inverter on' está verde, os outros estão apagados. Um pequeno esquema de ligação e várias linhas de texto de aviso em francês e inglês (letras pequenas) à direita.
1 Documentação técnica
As instruções para ligar e configurar o dispositivo encontram-se na página web da Victron.
- Victron manuals: MultiPlus-II – Instruções do fabricante. Selecione o produto na lista pendente.
- MultiPlus-II 230V manual (PDF) – Instalação, cablagem e ligação VE.Bus.
- MultiPlus-II datasheet (PDF) – Modelos, especificações e acessórios.
- Victron Modbus-TCP FAQ – Ativar o Modbus-TCP num dispositivo GX e encontrar os IDs de unidade.
- MultiPlus-II product page – Descrição do produto e transferências.
2 Equipamento necessário
- Victron Energy MultiPlus-II
- Dispositivo GX do sistema Victron (funciona como gateway Modbus-TCP)
- Reduxi Controller
- Ligação de rede entre o dispositivo GX e o Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Configurar o sistema Victron
3.1 Ativar o Modbus-TCP no dispositivo GX
O Modbus-TCP está desativado por predefinição num dispositivo GX. Para o ativar, aceda a Settings – Services no dispositivo GX, desloque-se para baixo e ative o serviço Modbus-TCP.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o MultiPlus II ao Reduxi
Siga estes passos para adicionar um novo dispositivo ou para editar um já existente.
5.1 Definições básicas
Inicie sessão no Reduxi Configurator através do navegador (ver ponto 4). Clique em + Add device.
Introduza as definições básicas do dispositivo.
Descrição em texto desta imagem
Captura de ecrã da página 'Basic settings' do Reduxi Configurator. Device type *: Battery (lista pendente). Type *: Victron Energy MultiPlus II (lista pendente). Name *: Victron Energy MultiPlus II (campo de texto). Botões: Back (em baixo à esquerda), Next (em baixo à direita, escuro).
5.2 Definições de comunicação
Selecione o canal de comunicação do dispositivo.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.1.1 (o campo está ativo, cursor de texto no fim). Port *: 502. Botões: Back (em baixo à esquerda), Test communication e Next (em baixo à direita, Next é escuro).
5.3 Definições avançadas
Escolha e introduza as definições avançadas:
| Parâmetro | Valor |
|---|---|
| Reading delay | 250 |
| Writing delay | 250 |
Descrição em texto desta imagem
Captura de ecrã da caixa de diálogo do Reduxi Configurator intitulada "Advance settings" (tal como é mostrada). Interruptores, cada um com uma pergunta: Do you want to set data saving interval: No (sugestão: Default: 1 min). Do you want to set reading delay: Yes, campo de valor 250 com unidade ms. Do you want to set writing delay: Yes, campo de valor 250 com unidade ms (o campo está ativo e o valor está realçado). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (sugestão: Default: No). Do you want to exclude device from summary: No (sugestão: Default: No). Por baixo, três listas pendentes: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Botões na parte inferior: Back (à esquerda), Done (à direita, escuro).
5.4 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este botão lê o Victron MultiPlus II uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores do dispositivo em Devices no Reduxi Configurator.
6.2 Ativar o controlo pelo Reduxi
Para o controlo pelo Reduxi, defina o control type do dispositivo como AUTO em Devices. Só assim os comandos da estratégia afetam o dispositivo.
Defina uma estratégia como descrito em Estratégias para o Reduxi Controller.
✓ Resumo
Preparação (pontos 1–2): Abra os manuais da Victron. Prepare o MultiPlus-II, o dispositivo GX, o controlador e a ligação de rede.
Sistema Victron (ponto 3): Ative o Modbus-TCP no dispositivo GX. Anote o ID de unidade.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão no Reduxi Configurator. Adicione o dispositivo, selecione o canal de comunicação e defina o atraso de leitura e de escrita para 250. Execute Test communication e clique em Done.
Entrada em funcionamento (ponto 6): Verifique as últimas medições. Defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se o Modbus-TCP está ativado no dispositivo GX em Settings – Services. Verifique o ID de unidade em Settings – Services – Modbus/TCP – Available services. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
