Como ligar a bomba de calor Akvaterm Geo 5xx ao controlador Reduxi
Adicione a sua bomba de calor Akvaterm Geo 5xx ao Reduxi Controller.
Descrição em texto desta imagem

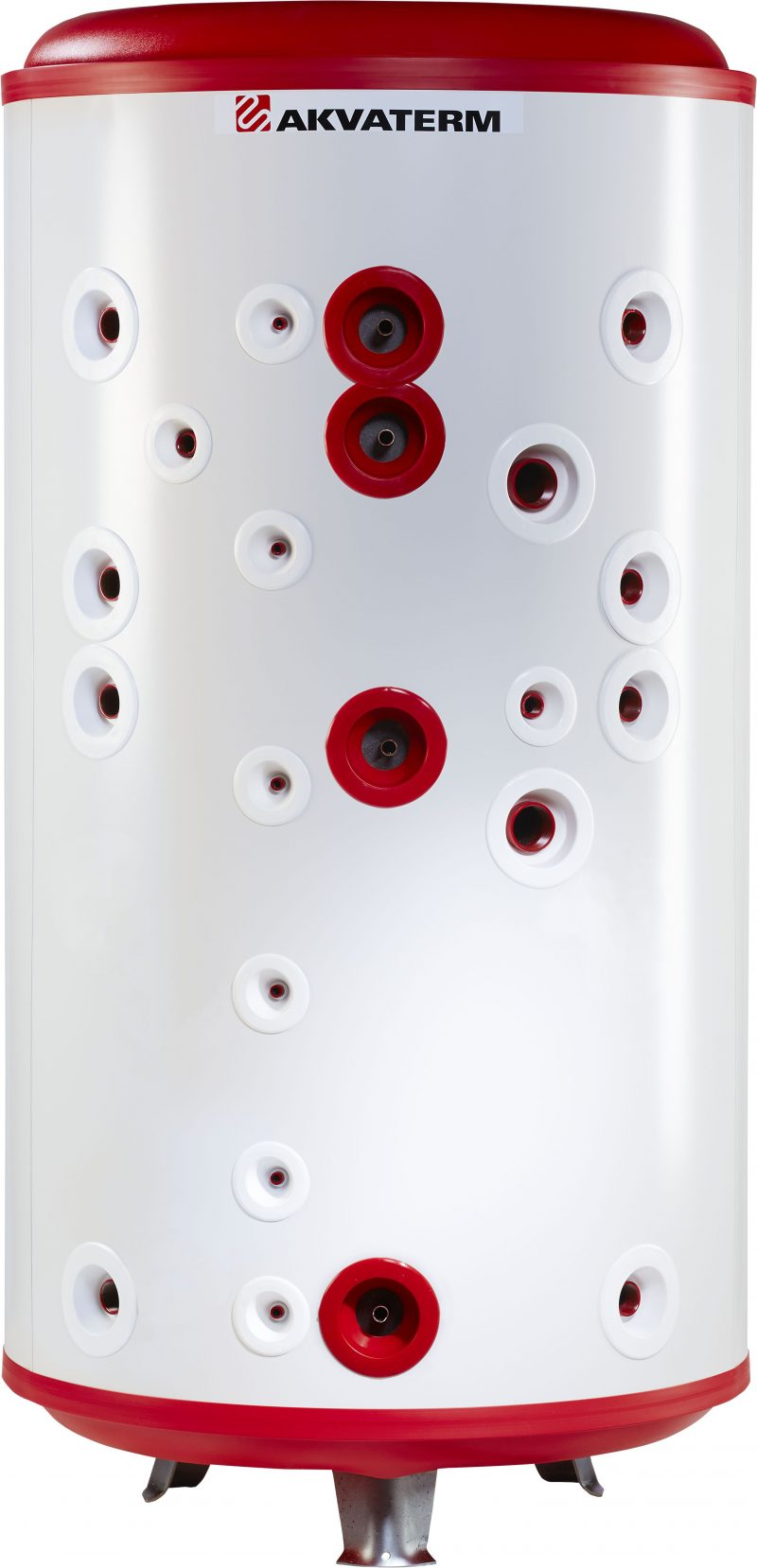

Fotografia de um depósito de armazenamento cilíndrico branco na vertical, com um topo abaulado vermelho e um anel de base vermelho, assente em três pés metálicos. O logótipo "AKVATERM" (símbolo vermelho e letras pretas) está impresso perto do topo da frente. A parede frontal tem muitas ligações redondas inseridas em colares circulares brancos e vermelhos. Duas grandes ligações com colar vermelho e isolamento escuro estão uma por cima da outra na parte superior central. Várias ligações mais pequenas com colar branco estão dispostas nos lados esquerdo e direito e na parte inferior. Uma ligação média com colar branco e borda interior vermelha está à direita, ao meio. Uma ligação maior com colar vermelho está perto da parte inferior central, por cima da base vermelha. Não são visíveis outros textos, identificações ou marcações.
1 Documentação técnica
A Akvaterm publica os guias do Akva Geo na página do produto, em Guides.
- Akvaterm Akva Geo: guides – Instruções sobre como ligar e configurar o dispositivo (página web do fabricante)
- Akvaterm brochure (EN) – Brochura do produto, PDF
- Manual (FIN, SVE, ENG) – Manual, PDF
2 Equipamento necessário
Precisa destes componentes:
- Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Ligar e configurar a bomba de calor
Ligue e configure a Akvaterm Geo 5xx como descrito na página web do fabricante. Consulte o ponto 1.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar a bomba de calor ao Reduxi
Siga estes passos para adicionar uma nova bomba de calor ou para editar uma existente.
5.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator do controlador (ver Ponto 4) e clique em + Add device.
Introduza as definições básicas do dispositivo: tipo de dispositivo, tipo e um nome à sua escolha, por exemplo Akvaterm Geo 5xx.
5.2 Definições de comunicação
Selecione o canal de comunicação e introduza a configuração do dispositivo:
| Parâmetro | Valor |
|---|---|
| Canal de comunicação | Selecione o canal ao qual a bomba de calor está ligada |
| Modbus unit ID | Normalmente 1
|
5.3 Definições avançadas
Introduza e escolha as definições avançadas.
5.4 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este botão lê a Akvaterm Geo 5xx uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores em Devices – Akvaterm Geo 5xx no Reduxi Configurator como teste adicional.
6.2 Ativar o controlo pelo Reduxi
Para um controlo avançado, integre o dispositivo na estratégia Reduxi. Em Devices – Akvaterm Geo 5xx no Reduxi Configurator, defina o control type como AUTO. Só assim os comandos da estratégia afetam o dispositivo.
Para obter a máxima flexibilidade e reduzir os custos de energia com preços e tarifas dinâmicos, defina uma estratégia conforme descrito em Estratégias para o Reduxi Controller.
✓ Resumo
Preparação (pontos 1–2): Abra os guias da Akvaterm. Prepare o controlador e um portátil ou tablet.
Akvaterm Geo 5xx (ponto 3): Ligue e configure a bomba de calor como descrito pela Akvaterm.
Adicionar ao Reduxi (pontos 4–5): Inicie sessão na interface web do Reduxi. Clique em + Add device, introduza as definições básicas, o canal de comunicação, o ID de unidade Modbus e as definições avançadas. Execute Test communication e clique em Done.
Entrada em funcionamento (ponto 6): Verifique as leituras em Devices e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique o ID de unidade Modbus. Normalmente utiliza-se 1. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
