Como ligar a bomba de calor Bosch Sense II ao controlador Reduxi
Adicione o Worcester Bosch Greenstar Sense II ao Reduxi Controller.
Descrição em texto desta imagem

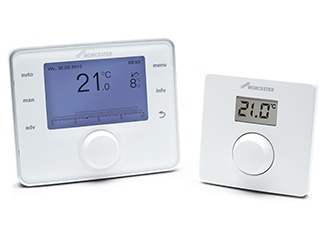

Fotografia de dois controlos ambiente Worcester Bosch Greenstar Sense brancos sobre fundo branco. À esquerda: controlador maior com um ecrã com retroiluminação azul que mostra 21.0 graus C, um valor mais pequeno 8, um seletor redondo e as identificações de botões auto, man, info, menu. À direita: controlador quadrado mais pequeno com um pequeno ecrã que mostra 21.0 graus C e um seletor redondo. Logótipo WORCESTER por cima de cada ecrã.
1 Documentação técnica
O fabricante descreve na sua documentação como ligar e configurar o dispositivo.
- Greenstar Sense II Installation Manual – Worcester Bosch, instruções de instalação (PDF)
- Worcester Bosch literature search for Sense – Página de documentação do fabricante
2 Preparar o dispositivo
2.1 Equipamento necessário
- Reduxi Controller
- Greenstar Sense II, instalado e configurado como descrito pelo fabricante (ver ponto 1)
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
2.2 Sobre o Greenstar Sense II
Factos da documentação do fabricante:
- O Greenstar Sense II é um controlador de compensação climática da Worcester Bosch com ecrã tátil.
- Controla até quatro circuitos de aquecimento e dois circuitos primários de depósito.
- Comunica com a fonte de calor através de uma interface EMS 2 BUS ou BUS de 2 fios.
- É alimentado por um cabo BUS de 2 condutores a 10–24 V DC. A polaridade é indiferente.
3 Ligar e configurar o dispositivo
Siga as instruções de ligação e configuração do fabricante (ver ponto 1).
Tenha à mão o ID de unidade Modbus do dispositivo. Normalmente, utiliza-se 1.
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar o dispositivo ao Reduxi
Siga estes passos para adicionar um novo dispositivo ou para editar um já existente.
5.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator do controlador (ver Ponto 4) e clique em + Add device.
Introduza as definições básicas: selecione o tipo de dispositivo e o tipo correspondentes ao seu dispositivo e introduza um nome à sua escolha.
5.2 Definições de comunicação
Selecione o canal de comunicação e introduza a configuração do dispositivo:
| Parâmetro | Valor |
|---|---|
| Canal de comunicação | O canal através do qual o dispositivo está ligado |
| Modbus unit ID | Normalmente 1
|
5.3 Definições avançadas
Introduza e escolha as definições avançadas do dispositivo.
5.4 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este botão lê o Greenstar Sense II uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de a comunicação ser estabelecida, verifique os valores em Devices no Reduxi Configurator como teste adicional.
6.2 Ativar o controlo pelo Reduxi
Em Devices no Reduxi Configurator, defina o control type do dispositivo como AUTO. Só assim os comandos da estratégia afetam o dispositivo.
Para reduzir os custos de energia com preços dinâmicos e tarifas dinâmicas, defina uma estratégia conforme descrito em Strategies for Reduxi controller.
✓ Resumo
Preparação (pontos 1–2): Encontre a documentação do fabricante e prepare o dispositivo e o Reduxi Controller.
Greenstar Sense II (ponto 3): Ligue e configure o dispositivo como o fabricante descreve. Anote o ID de unidade Modbus (normalmente 1).
Adicionar ao Reduxi (pontos 4–5): Inicie sessão no Reduxi Configurator, adicione o dispositivo e teste a comunicação.
Colocar em funcionamento (ponto 6): verifique as leituras e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique o ID de unidade Modbus do dispositivo. Normalmente, utiliza-se 1. Verifique o canal de comunicação e a ligação. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
