Como configurar o Iskraemeco MT880 na ferramenta Iskraemeco SEP2W ou Symbiot
Configure o contador Iskraemeco MT880 no SEP2W manager ou na ferramenta Symbiot para o Reduxi Controller.
Descrição em texto desta imagem
Fotografia de um contador de eletricidade Iskraemeco MT880 sobre fundo branco, vista frontal. Caixa cinzento-clara com uma patilha de suspensão no topo, um ecrã LCD e uma etiqueta com código de barras na parte superior, um módulo ótico ou de botões preto à esquerda, uma tampa de terminais transparente no lado esquerdo, uma fila de pequenas luzes indicadoras e uma pequena marca azul da marca à direita.
1 Documentação técnica
Configure o contador com a estrutura básica da Reduxi standard telegram structure for Iskraemeco AM550 DLMS push on P1 interface. Utilize o Iskraemeco SEP2W manager ou a ferramenta Symbiot. Basta um telegrama, com os dados definidos nessa estrutura.
- Reduxi standard telegram structure – Estrutura de telegrama para o DLMS push da Iskraemeco na interface P1 (Reduxi).
- Iskraemeco MT880 product page – Página do fabricante do contador de energia modular MT880.
- MT880 brochure – Brochura do contador modular de alta precisão. A transferência requer um formulário.
- Iskraemeco Symbiot – Plataforma Symbiot, incluindo o MeterConfigurator.
- Iskraemeco documentation download center – Catálogos, brochuras e fichas técnicas do fabricante.
2 Equipamento necessário
- Contador Iskraemeco MT880
- Iskraemeco SEP2W manager ou ferramenta Symbiot
- Reduxi Controller
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 IEC local port setup channel 1
Siga os passos seguintes na ferramenta Iskraemeco SEP2W manager. Comece pelo passo 1, IEC local port setup channel 1.
Descrição em texto desta imagem

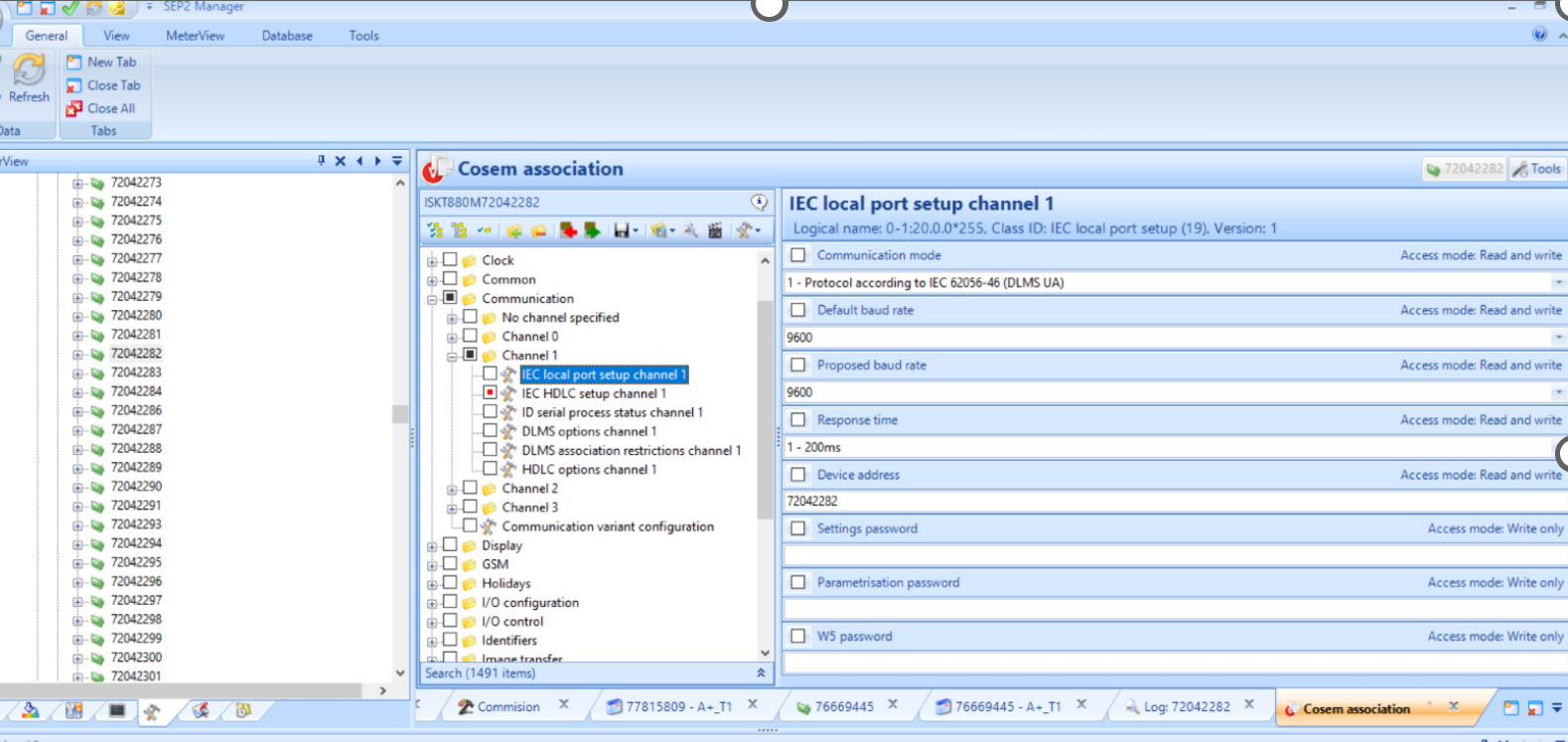

Captura de ecrã do software SEP2 Manager (Iskraemeco), vista Cosem association do contador ISKT880M72042282, página IEC local port setup channel 1. Separadores da faixa de opções: General, View, MeterView, Database, Tools; botões da faixa de opções Refresh, New Tab, Close Tab, Close All. O painel esquerdo lista os números de contador de 72042273 a 72042301 (72042282 selecionado). Árvore do painel central: Clock, Common, Communication, com No channel specified, Channel 0, Channel 1 (IEC local port setup channel 1 realçado a azul, IEC HDLC setup channel 1 com um marcador quadrado vermelho, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1), Channel 2, Channel 3, Communication variant configuration; depois Display, GSM, Holidays, I/O configuration, I/O control, Identifiers, Image transfer; Search (1491 items). Painel direito: IEC local port setup channel 1; Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Campos (caixas de seleção sem visto): Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 72042282, Read and write; Settings password: vazio, Write only; Parametrisation password: vazio, Write only; W5 password: vazio, Write only. Barra de separadores inferior: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (ativo).
4 IEC HDLC setup channel 1
Passo 2: configurar o IEC HDLC channel 1.
Descrição em texto desta imagem

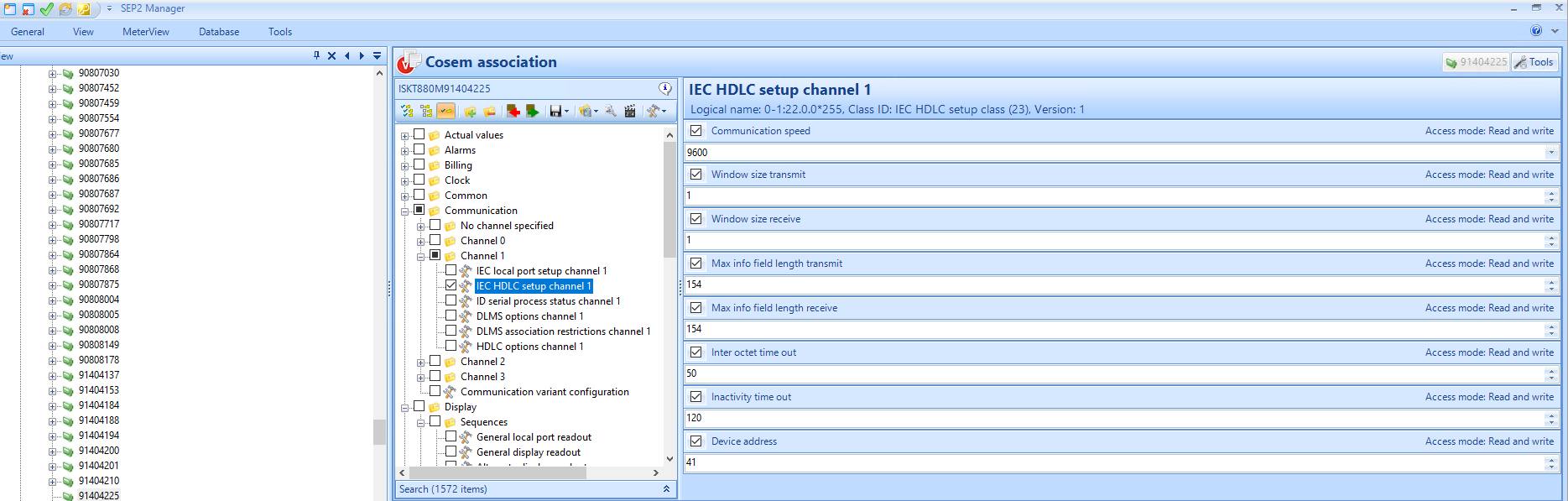

Captura de ecrã do software SEP2 Manager (Iskraemeco) com a página IEC HDLC setup channel 1 na vista Cosem association. Painel esquerdo MeterView: lista de números de contador de 90807030 a 91404225 (a mesma lista da outra captura de ecrã do SEP2 Manager; a última entrada 91404225 está selecionada). Painel central: contador ISKT880M91404225 com uma árvore: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Em Channel 1: IEC local port setup channel 1, IEC HDLC setup channel 1 (com visto e realçado a azul), ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) na parte inferior. Título do painel direito: IEC HDLC setup channel 1. Logical name: 0-1:22.0.0*255, Class ID: IEC HDLC setup class (23), Version: 1. Campos, todos com visto, acesso Read and write: Communication speed: 9600; Window size transmit: 1; Window size receive: 1; Max info field length transmit: 154; Max info field length receive: 154; Inter octet time out: 50; Inactivity time out: 120; Device address: 41.
Descrição em texto desta imagem

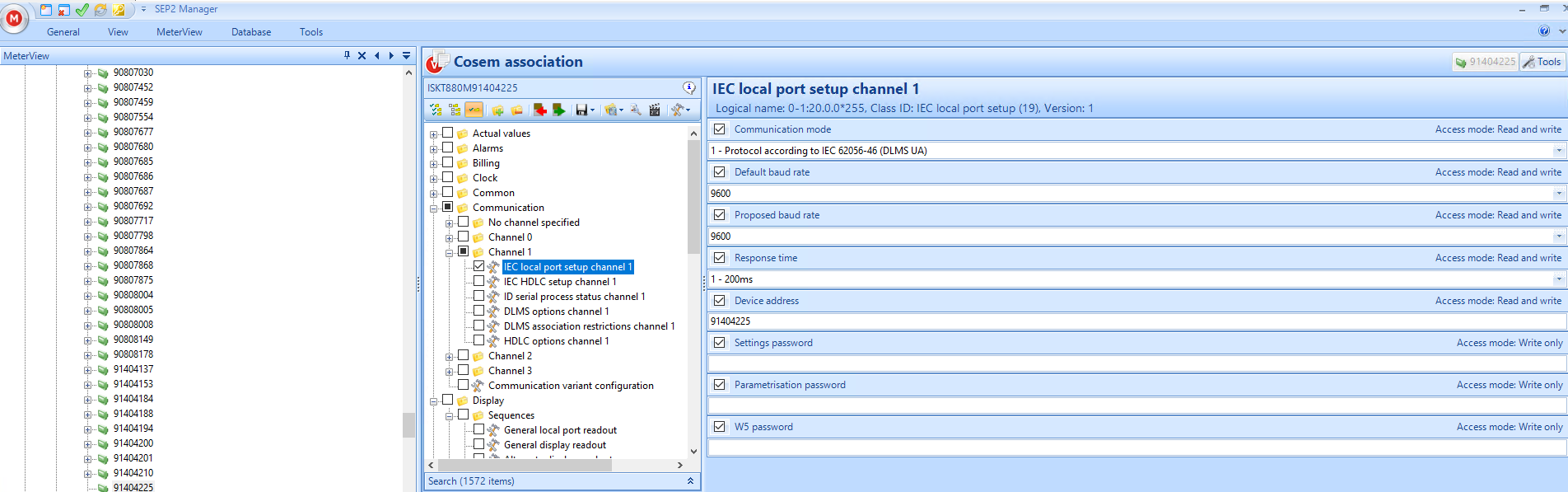

Captura de ecrã do software SEP2 Manager (Iskraemeco) com a página IEC local port setup channel 1 na vista Cosem association. Painel esquerdo MeterView: lista de números de contador 90807030, 90807452, 90807459, 90807554, 90807677, 90807680, 90807685, 90807686, 90807687, 90807692, 90807717, 90807798, 90807864, 90807868, 90807875, 90808004, 90808005, 90808008, 90808149, 90808178, 91404137, 91404153, 91404184, 91404188, 91404194, 91404200, 91404201, 91404210, 91404225 (o último é o contador selecionado). Painel central: contador ISKT880M91404225 com uma árvore: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Em Channel 1 as entradas são IEC local port setup channel 1 (com visto e realçado a azul), IEC HDLC setup channel 1, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Search (1572 items) na parte inferior. Título do painel direito: IEC local port setup channel 1. Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Campos, todos com visto: Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), acesso Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 91404225, Read and write; Settings password: vazio, Write only; Parametrisation password: vazio, Write only; W5 password: vazio, Write only.
5 General local port readout
Passo 3: configurar o General local port readout. Devido ao grande número de linhas, as capturas de ecrã estão divididas em partes. Anote o número da linha e o Logical Name para alterar as definições corretas.
Descrição em texto desta imagem

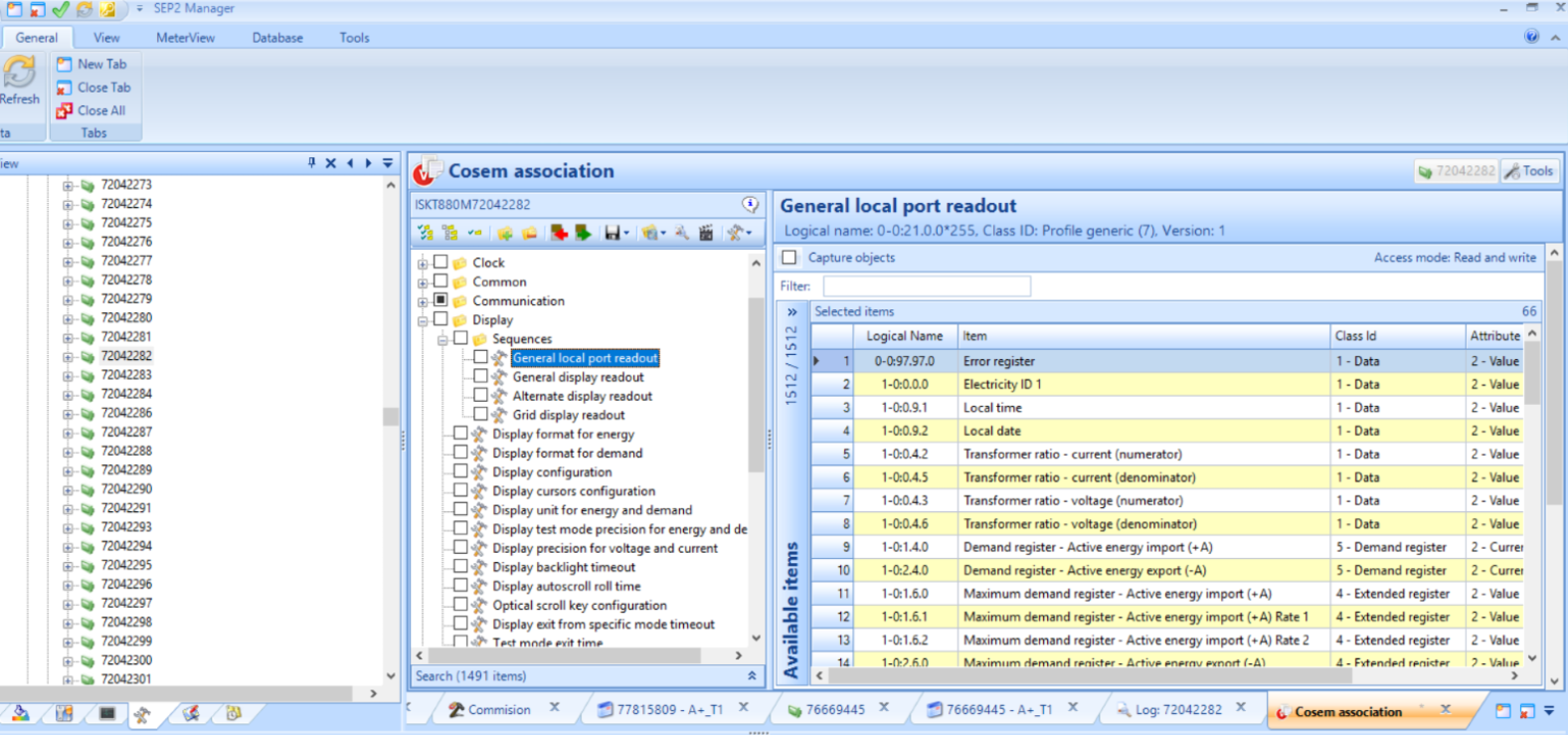

Captura de ecrã do software SEP2 Manager (Iskraemeco), vista Cosem association do contador ISKT880M72042282, página General local port readout. O painel esquerdo lista os números de contador de 72042273 a 72042301 (72042282 selecionado). Árvore do painel central: Clock, Common, Communication, Display > Sequences (General local port readout realçado a azul, General display readout, Alternate display readout, Grid display readout), depois Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Painel direito: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects sem visto; Access mode: Read and write; Filter vazio; Selected items 66 (1512 / 1512). Colunas da tabela: Logical Name, Item, Class Id, Attribute. Linhas mostradas: 1 0-0:97.97.0 Error register, 1 - Data, 2 - Value (linha realçada); 2 1-0:0.0.0 Electricity ID 1, 1 - Data; 3 1-0:0.9.1 Local time, 1 - Data; 4 1-0:0.9.2 Local date, 1 - Data; 5 1-0:0.4.2 Transformer ratio - current (numerator), 1 - Data; 6 1-0:0.4.5 Transformer ratio - current (denominator), 1 - Data; 7 1-0:0.4.3 Transformer ratio - voltage (numerator), 1 - Data; 8 1-0:0.4.6 Transformer ratio - voltage (denominator), 1 - Data; 9 1-0:1.4.0 Demand register - Active energy import (+A), 5 - Demand register, 2 - Curren(t) (cortado); 10 1-0:2.4.0 Demand register - Active energy export (-A), 5 - Demand register; 11 1-0:1.6.0 Maximum demand register - Active energy import (+A), 4 - Extended register, 2 - Value; 12 1-0:1.6.1 Maximum demand register - Active energy import (+A) Rate 1, 4 - Extended register; 13 1-0:1.6.2 Maximum demand register - Active energy import (+A) Rate 2, 4 - Extended register; 14 1-0:2.6.0 Maximum demand register - Active energy export (-A), 4 - Extended register. Barra de separadores inferior: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (ativo, laranja).
Descrição em texto desta imagem

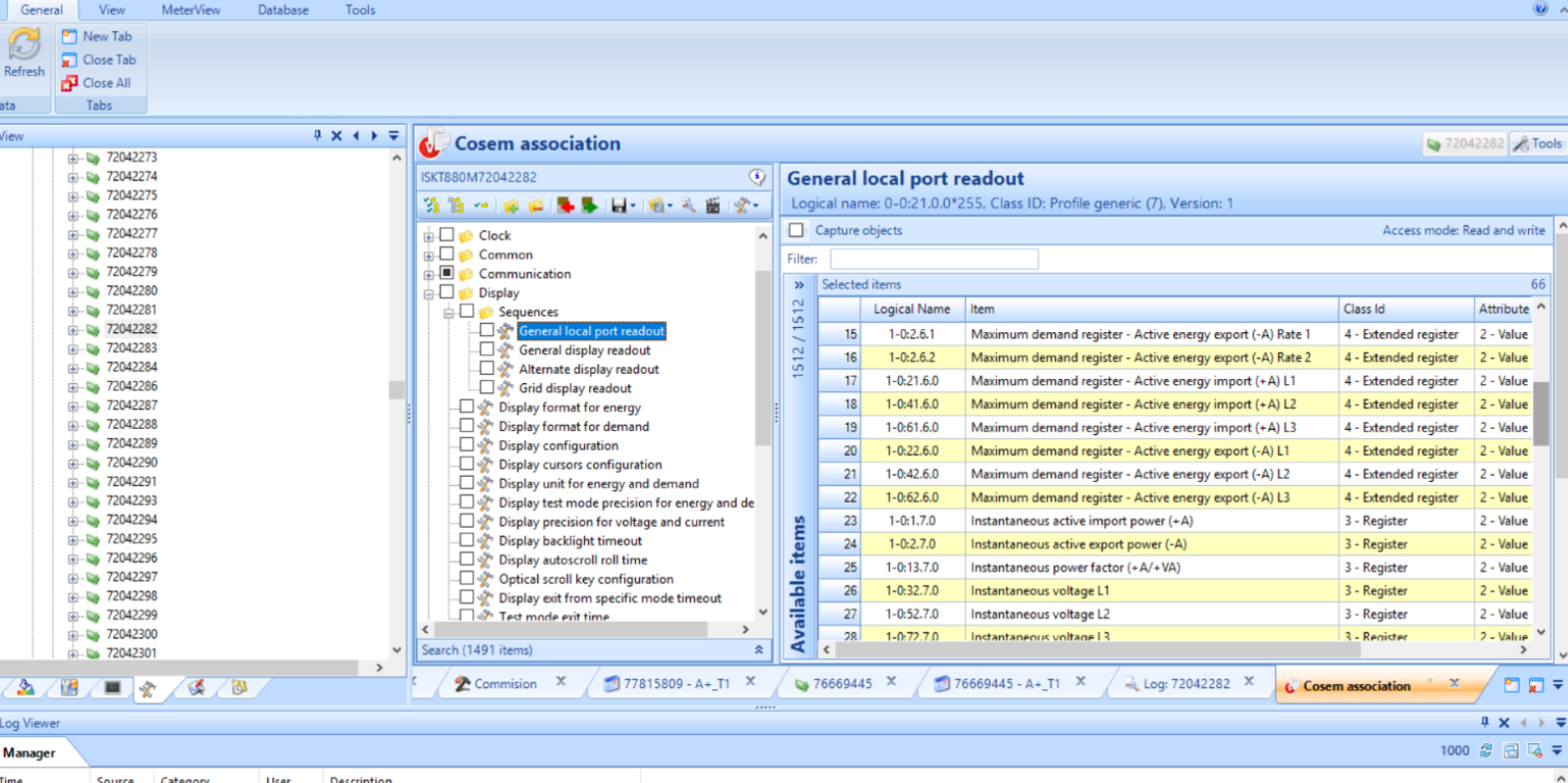

Captura de ecrã do software SEP2 Manager (Iskraemeco), vista Cosem association, página General local port readout, para o contador ISKT880M72042282. O painel esquerdo lista os números de contador de 72042273 a 72042301 (72042282 selecionado). Árvore do painel central: Clock, Common, Communication, Display > Sequences: General local port readout (realçado a azul), General display readout, Alternate display readout, Grid display readout, depois Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Painel direito: Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects sem visto; Access mode: Read and write; Selected items 66, 1512 / 1512. Linhas da tabela mostradas (colunas Logical Name, Item, Class Id, Attribute): 15 1-0:2.6.1 Maximum demand register - Active energy export (-A) Rate 1, 4 - Extended register, 2 - Value; 16 1-0:2.6.2 ... export (-A) Rate 2, 4 - Extended register; 17 1-0:21.6.0 Maximum demand register - Active energy import (+A) L1; 18 1-0:41.6.0 ... import (+A) L2; 19 1-0:61.6.0 ... import (+A) L3; 20 1-0:22.6.0 ... export (-A) L1; 21 1-0:42.6.0 ... export (-A) L2; 22 1-0:62.6.0 ... export (-A) L3 (as linhas 17 a 22 são 4 - Extended register); 23 1-0:1.7.0 Instantaneous active import power (+A), 3 - Register; 24 1-0:2.7.0 Instantaneous active export power (-A), 3 - Register; 25 1-0:13.7.0 Instantaneous power factor (+A/+VA), 3 - Register; 26 1-0:32.7.0 Instantaneous voltage L1; 27 1-0:52.7.0 Instantaneous voltage L2; 28 1-0:72.7.0 Instantaneous voltage L3 (parcialmente cortado). Parte inferior da janela: barra de separadores com Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, e o separador ativo Cosem association (laranja). Por baixo, um painel Log Viewer com um separador Manager e cabeçalhos de tabela vazios Time, Source, Category, User, Description; contador 1000.
Descrição em texto desta imagem

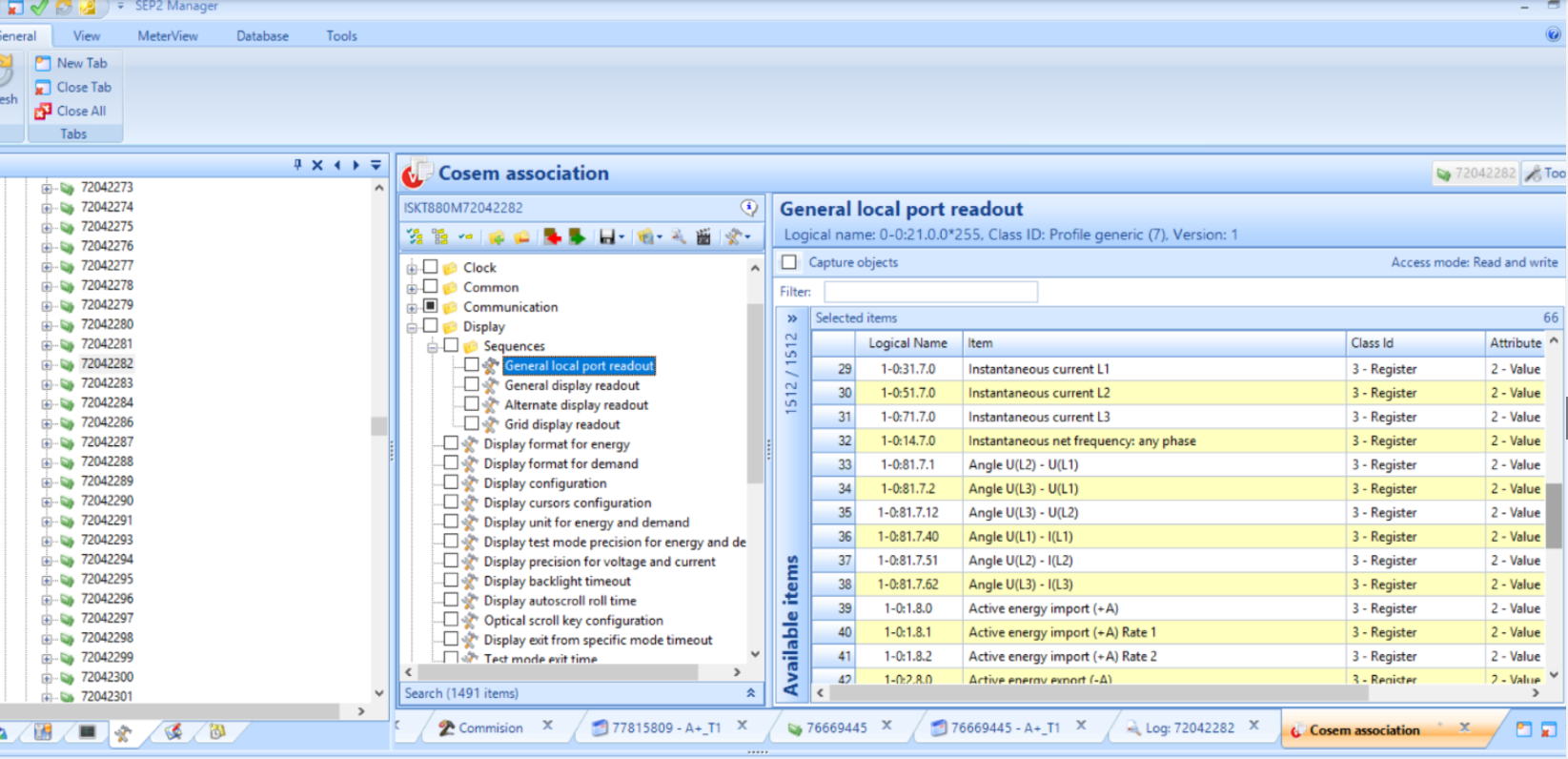

Captura de ecrã do software SEP2 Manager (Iskraemeco), vista Cosem association do contador ISKT880M72042282, página General local port readout. O painel esquerdo lista os números de contador de 72042273 a 72042301 (72042282 selecionado). Árvore do painel central: Clock, Common, Communication, Display > Sequences (General local port readout realçado a azul, General display readout, Alternate display readout, Grid display readout), depois Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Painel direito: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects sem visto; Access mode: Read and write; Filter vazio; Selected items 66 (1512 / 1512). Colunas da tabela: Logical Name, Item, Class Id, Attribute. Linhas mostradas, todas com Class Id 3 - Register, Attribute 2 - Value: 29 1-0:31.7.0 Instantaneous current L1; 30 1-0:51.7.0 Instantaneous current L2; 31 1-0:71.7.0 Instantaneous current L3; 32 1-0:14.7.0 Instantaneous net frequency: any phase; 33 1-0:81.7.1 Angle U(L2) - U(L1); 34 1-0:81.7.2 Angle U(L3) - U(L1); 35 1-0:81.7.12 Angle U(L3) - U(L2); 36 1-0:81.7.40 Angle U(L1) - I(L1); 37 1-0:81.7.51 Angle U(L2) - I(L2); 38 1-0:81.7.62 Angle U(L3) - I(L3); 39 1-0:1.8.0 Active energy import (+A); 40 1-0:1.8.1 Active energy import (+A) Rate 1; 41 1-0:1.8.2 Active energy import (+A) Rate 2; 42 1-0:2.8.0 Active energy export (-A). Barra de separadores inferior: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (ativo, laranja).
Descrição em texto desta imagem

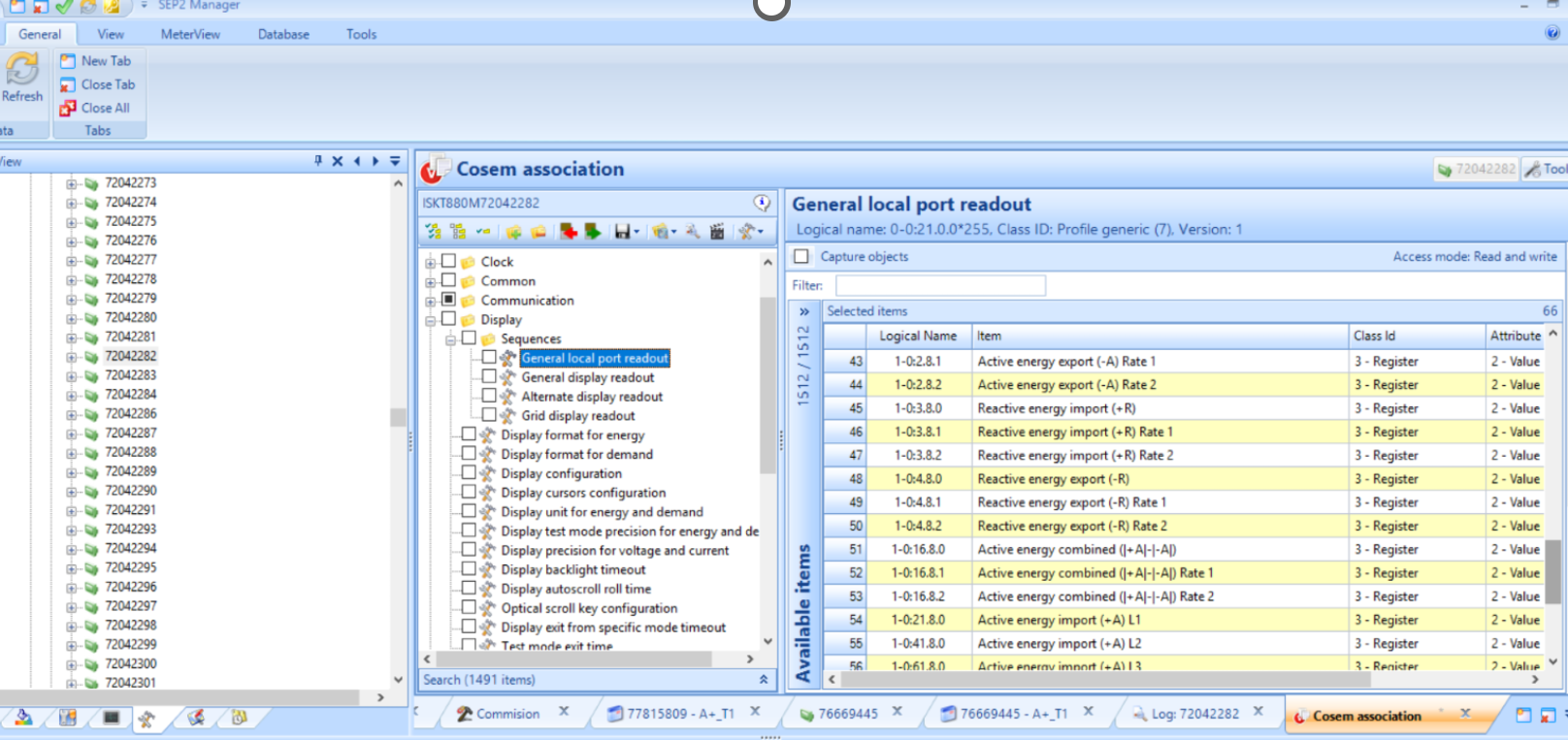

Captura de ecrã do software SEP2 Manager (Iskraemeco), vista Cosem association do contador ISKT880M72042282, página General local port readout. O painel esquerdo lista os números de contador de 72042273 a 72042301 (72042282 selecionado). Árvore do painel central: Clock, Common, Communication, Display > Sequences (General local port readout realçado a azul, General display readout, Alternate display readout, Grid display readout), depois Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Painel direito: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects sem visto; Access mode: Read and write; Filter vazio; Selected items 66 (1512 / 1512). Colunas da tabela: Logical Name, Item, Class Id, Attribute. Linhas mostradas, todas com Class Id 3 - Register, Attribute 2 - Value: 43 1-0:2.8.1 Active energy export (-A) Rate 1; 44 1-0:2.8.2 Active energy export (-A) Rate 2; 45 1-0:3.8.0 Reactive energy import (+R); 46 1-0:3.8.1 Reactive energy import (+R) Rate 1; 47 1-0:3.8.2 Reactive energy import (+R) Rate 2; 48 1-0:4.8.0 Reactive energy export (-R); 49 1-0:4.8.1 Reactive energy export (-R) Rate 1; 50 1-0:4.8.2 Reactive energy export (-R) Rate 2; 51 1-0:16.8.0 Active energy combined (|+A|-|-A|); 52 1-0:16.8.1 Active energy combined (|+A|-|-A|) Rate 1; 53 1-0:16.8.2 Active energy combined (|+A|-|-A|) Rate 2; 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3. Barra de separadores inferior: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (ativo, laranja).
Descrição em texto desta imagem

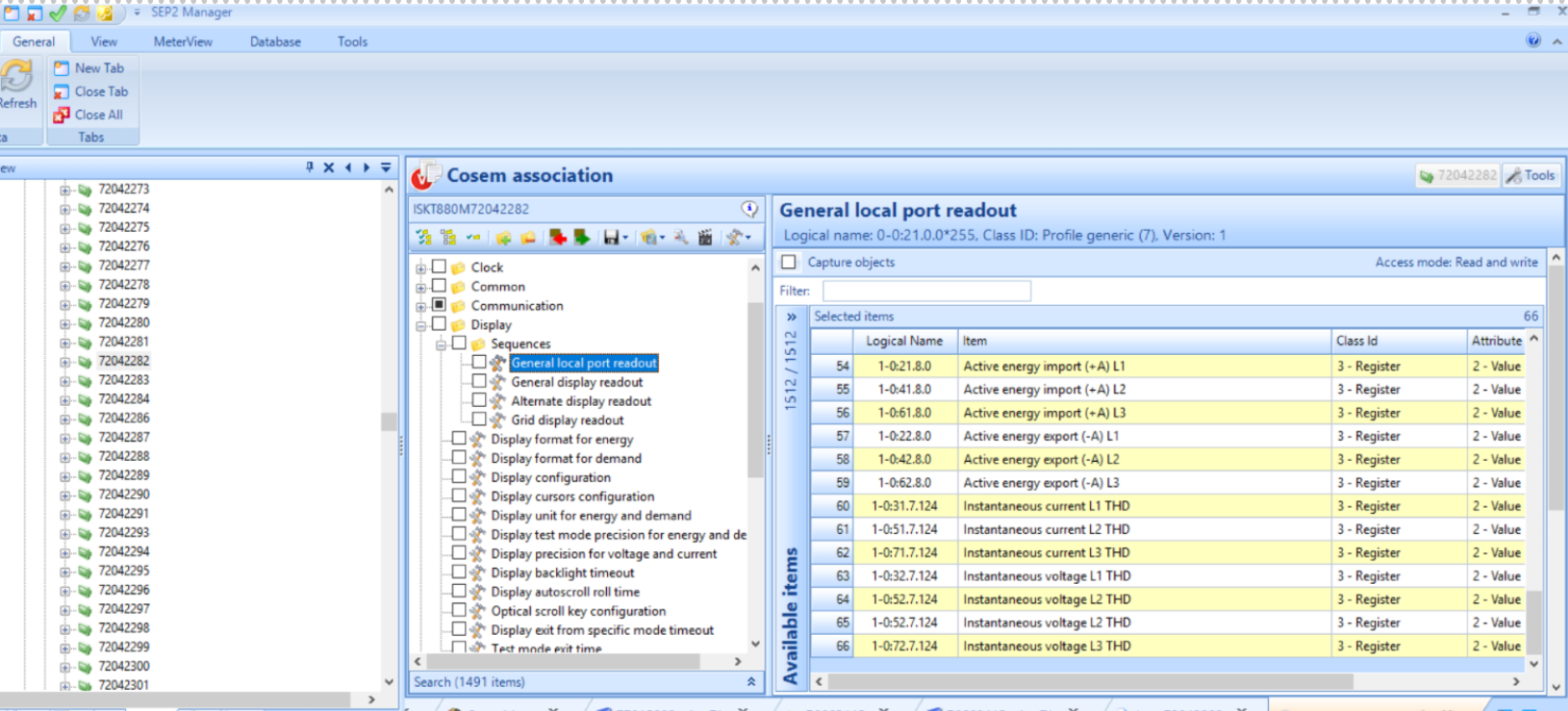

Captura de ecrã do software SEP2 Manager (Iskraemeco), vista Cosem association, página General local port readout, para o contador ISKT880M72042282. Separadores da faixa de opções: General, View, MeterView, Database, Tools; a faixa General mostra Refresh, New Tab, Close Tab, Close All. O painel esquerdo lista os números de contador de 72042273 a 72042301 (72042282 está selecionado). Árvore do painel central: Clock, Common, Communication, Display > Sequences com General local port readout (realçado a azul, caixa sem visto), General display readout, Alternate display readout, Grid display readout; por baixo: Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Título do painel direito General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; caixa Capture objects sem visto; Access mode: Read and write; campo Filter vazio; Selected items 66 (1512 / 1512 available). Colunas da tabela: Logical Name, Item, Class Id, Attribute. Linhas: 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3; 57 1-0:22.8.0 Active energy export (-A) L1; 58 1-0:42.8.0 Active energy export (-A) L2; 59 1-0:62.8.0 Active energy export (-A) L3; 60 1-0:31.7.124 Instantaneous current L1 THD; 61 1-0:51.7.124 Instantaneous current L2 THD; 62 1-0:71.7.124 Instantaneous current L3 THD; 63 1-0:32.7.124 Instantaneous voltage L1 THD; 64 1-0:52.7.124 Instantaneous voltage L2 THD; 65 1-0:52.7.124 Instantaneous voltage L2 THD; 66 1-0:72.7.124 Instantaneous voltage L3 THD. Todas as linhas: Class Id 3 - Register, Attribute 2 - Value.
6 Passo seguinte: adicionar o contador ao Reduxi
Depois de configurar o contador, adicione-o ao Reduxi Controller. Siga Como adicionar o contador de energia Iskraemeco MT880.
✓ Resumo
Preparação (pontos 1–2): Utilize a estrutura de telegrama padrão do Reduxi. Prepare o contador MT880 e o SEP2W manager ou a ferramenta Symbiot.
Definições do contador (pontos 3–5): Configure IEC local port setup channel 1, IEC HDLC setup channel 1 e o general local port readout.
Adicionar ao Reduxi (ponto 6): Adicione o contador ao Reduxi Controller com o guia para o MT880.
Entrada em funcionamento (ponto 6): Verifique as leituras no Reduxi Configurator depois de adicionar o contador.
→ Problemas frequentes
