1. Como configurar a interface M-Bus no medidor Landis+Gyr E450?
Para configurar o medidor de energia, siga Como configurar o Landis+Gyr E350 ali E450 na ferramenta MAP120.
2. Conexão física

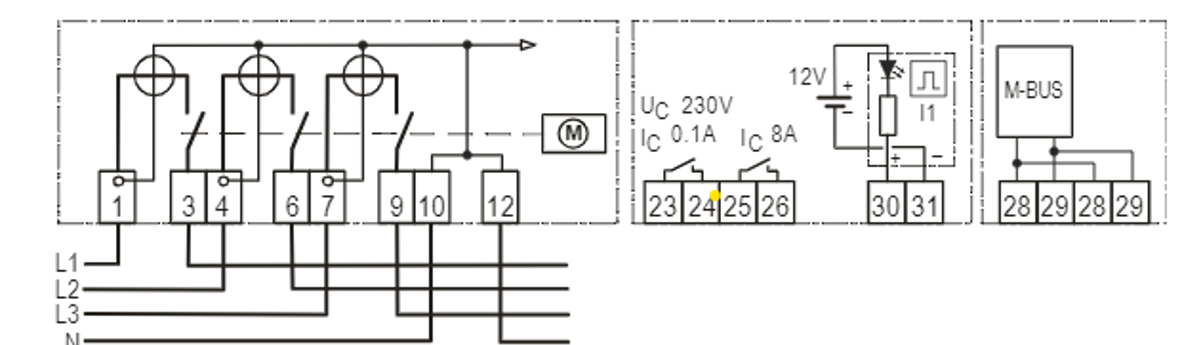

Conecte o M-BUS no medidor de energia diretamente ao conversor Reduxi Landis RS485-M-BUS. Utilize os PINs 28 e 29 no medidor de energia, conforme mostrado na imagem abaixo.
Do lado do Reduxi Landis Converter RS485, conecte ao Reduxi Controller ou Reduxi Gateway e escolha a porta um ou a porta dois:
Um->Um
B->B
GND->GND
Na interface, apareceu uma luz verde e uma cor amarela piscando. Se a cor amarela não estiver piscando, o medidor de energia não está configurado para distribuição elétrica e não envia os dados.
3. Adicione o dispositivo ao Reduxi Configurator
Primeiro, você pode fazer login no Reduxi Configurator usando Reduxi Configurator por meio do navegador.
1. Clique em Adicionar dispositivo

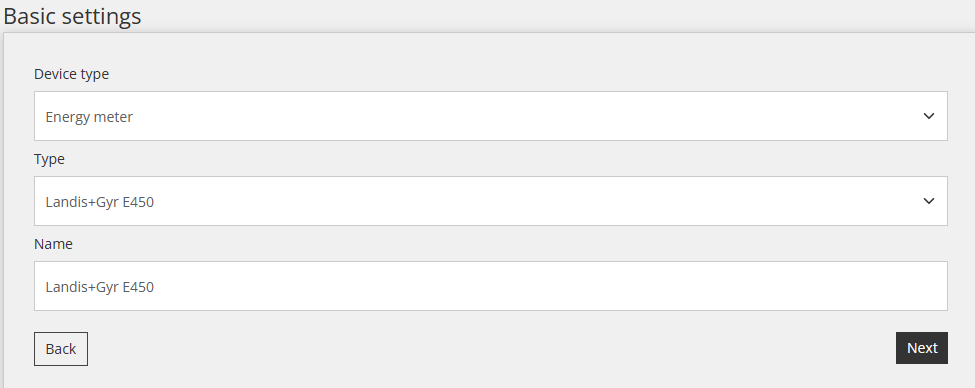

2. Insira as configurações básicas
3. Selecione o canal de comunicação
4. Escolha a configuração do dispositivo
5. Teste de comunicação
5. Entre e escolha Configurações avançadas
